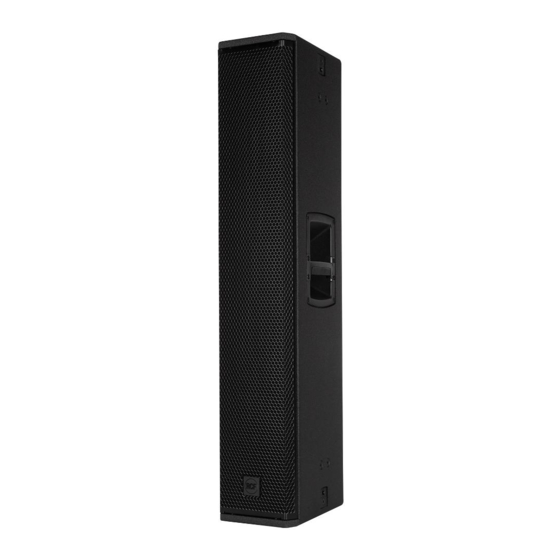

RCF NXL 24-A MK2 Owner's Manual

Two-way active arrays
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OWNER'S MANUAL
MANUALE UTENTE
NXL 24-A
NXL 44-A
TWO-WAY ACTIVE ARRAYS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NXL 24-A MK2 and is the answer not in the manual?

Questions and answers

Related Manuals for RCF NXL 24-A MK2

Summary of Contents for RCF NXL 24-A MK2

  • Page 1 OWNER’S MANUAL MANUALE UTENTE NXL 24-A NXL 44-A TWO-WAY ACTIVE ARRAYS...

  • Page 3: Table Of Contents

    CONTENTS ENGLISH SAFETY PRECAUTIONS AND GENERAL INFORMATION ......................... 4 DESCRIPTION ....................................6 REAR PANEL FEATURES AND CONTROLS ............................7 CONNECTION ....................................8 ACCESSORIES ..................................9 INSTALLATION ..................................10 TROUBLESHOOTING ................................14 ITALIANO AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI ....................4 DESCRIZIONE ....................................18 PANNELLO POSTERIORE - FUNZIONI E CONTROLLI ........................

  • Page 4: Safety Precautions And General Information

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or 10. There are numerous mechanical and electrical factors to be considered when use of this product.
  • Page 5 WARNING! CAUTION! For powered speakers, do cleaning only when the power is turned off. RCF S.p.A. reserves the right to make changes without prior notice to rectify any errors and / or omissions. Always refer to the latest version of the manual on...

  • Page 6: Description

    NXL MK2 SERIES - THE NEXT GENERATION OF SOUND The NXL MK2 series sets a new milestone in column arrays. RCF engineers have merged purpose-designed transducers with constant directivity, FiRPHASE processing, and newly added Bass Motion Control algorithms, all driven by a 2100W amplifier. Durably built in a rugged baltic birch plywood cabinet with ergonomic handles on each side, NXL speakers are unobtrusive, flexible, and deliver remarkable audio performance to any professional audio application.

  • Page 7: Rear Panel Features And Controls

    3. REAR PANEL FEATURES AND CONTROLS PRESET SELECTOR This selector allows to select 3 different presets. By pressing the selector, the PRESET LEDS will indicate which preset is selected. LINEAR - this preset is recommended for all regular applications of the speaker.

  • Page 8: Connection

    RCF SERVICE CENTRE before connecting the speaker. This fast check will avoid any damage. In case of need of changing the voltage please call your vendor or authorized RCF SERVICE CENTRE. This operation requires the replacement of the fuse value and is reserved to an RCF SERVICE CENTRE.

  • Page 9: Accessories

    5. ACCESSORIES NXL 24-A ACCESSORIES STACKING KIT 2X NXL 24-A POLE MOUNT KIT NXL 24-A Pole mount accessory for stacking a Pole mount accessory for stacking an couple of NXL 24-A on a subwoofer. NXL 24-A on a subwoofer. FLY BAR NX L24-A FLY LINK KIT NXL 24-A Accessory needed for any Accessory to link a second NXL 24-A to a...

  • Page 10: Installation

    6. INSTALLATION NXL 24-A FLOOR CONFIGURATIONS NXL 24-A MOUNTED NXL 24-A MOUNTED NXL 24-A MOUNTED ON ON A STAND ON A SUBWOOFER A SUBWOOFER (single configuration) (coupled configuration) NXL 44-A FLOOR CONFIGURATIONS NXL 44-A MOUNTED NXL 44-A MOUNTED NXL 44-A MOUNTED ON ON A STAND ON A SUBWOOFER A SUBWOOFER...
  • Page 11 6. INSTALLATION NXL 24-A SUSPENDED CONFIGURATIONS 0° 15° 20° Placing the angled Placing the angled Placing the flat LINK accessory frontwards LINK accessory backwards LINK accessory allows allows the suspension of allows the suspension of the suspension of two two NXL 24-A with an angle two NXL 24-A with an angle speakers straight...
  • Page 12 6. INSTALLATION NXL 44-A SUSPENDED CONFIGURATIONS 0° 15° 20° With the FLY LINK KIT NXL 44-A accessory it is possible to link two NXL 44-A with three possible angles: 0°, 15° and 20°...
  • Page 13 WARNING! CAUTION! To use this product with the subwoofer pole-mount, before installing the system, please verify the allowed configurations and the indications regarding the accessories, on the RCF website to avoid any danger and damages to people, animals and objects. In any case, please assure the subwoofer which is holding the speaker is located on an horizontal floor and without inclinations.

  • Page 14: Troubleshooting

    7. TROUBLESHOOTING THE SPEAKER DOESN’T TURN ON Make sure the speaker is switched on and connected to an active AC power THE SPEAKER IS CONNECTED TO AN ACTIVE AC POWER BUT DOESN’T TURN ON Make sure the power cable is intact and connected correctly. THE SPEAKER IS ON BUT DOESN’T MAKE ANY SOUND Check if the signal source is sending correctly and if the signal cables are not damaged.

  • Page 16: Avvertenze Per La Sicurezza E Informazioni Generali

    è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati Informazioni utili e rilevanti sull’argomento NOTE IMPORTANTI per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le Informazioni riguardanti l’utilizzo di vibrazioni meccaniche normalmente generate dai trasduttori.
  • Page 17 ATTENZIONE! CAUTELA! Per i diffusori alimentati, eseguire la pulizia solo quando l’alimentazione è spenta. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni. Fare sempre riferimento all’ultima versione del...

  • Page 18: Descrizione

    SERIE NXL MK2 - LA NUOVA GENERAZIONE DEL SUONO La serie NXL MK2 stabilisce una nuova pietra miliare tra i diffusori array a colonna. Gli ingegneri RCF hanno unito le tecnologie di trasduttori appositamente progettati con direttività costante, elaborazione FiRPHASE e algoritmi Bass Motion Control (aggiunti di recente), il tutto pilotato da un amplificatore da 2100 W.

  • Page 19: Pannello Posteriore - Funzioni E Controlli

    3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI SELETTORE PRESET Questo selettore permette di selezionare 3 differenti preset. Premendo il selettore, i LED dei PRESET indicheranno quale preset è selezionato. LINEAR - preset consigliato per tutte le normali applicazioni del diffusore. 2 SPEAKERS - questo preset richiama la corretta equalizzazione per l’uso di due NXL 24-A o NXL 44-A accoppiate sopra un subwoofer o in configurazione sospesa.

  • Page 20: Connessioni

    (115 Volt o 230 Volt). L’etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido controllo eviterà...

  • Page 21: Accessori

    5. ACCESSORI ACCESSORI PER NXL 24-A STACKING KIT 2X NXL 24-A POLE MOUNT KIT NXL 24-A Accessorio pole mount per impilare una Accessorio pole mount per impilare un coppia di NXL 24-A su un subwoofer. NXL 24-A su un subwoofer. FLY BAR NX L24-A FLY LINK KIT NXL 24-A Accessorio necessario per qualsiasi...

  • Page 22: Installazione

    6. INSTALLAZIONE CONFIGURAZIONI A TERRA DI NXL 24-A NXL 24-A MONTATO SU NXL 24-A MONTATO SU NXL 24-A MONTATO SU SUPPORTO A STAND UN SUBWOOFER UN SUBWOOFER (configurazione singola) (configurazione accoppiata) CONFIGURAZIONI A TERRA DI NXL 44-A NXL 44-A MONTATO SU NXL 44-A MONTATO SU NXL 44-A MONTATO SU SUPPORTO A STAND...
  • Page 23 6. INSTALLAZIONE CONFIGURAZIONI IN SOSPENSIONE DI NXL 24-A 0° 15° 20° posizionamento Il posizionamento anteriore posizionamento dell’accessorio piatto dell’accessorio angolato posteriore dell’accessorio FLY LINK consente la LINK consente angolato FLY LINK consente sospensione di due NXL sospensione di due NXL la sospensione di due NXL 24-A con un angolo di 24-A con un angolo di 15°.
  • Page 24 6. INSTALLAZIONE CONFIGURAZIONI IN SOSPENSIONE DI NXL 44-A 0° 15° 20° Mediante l’accessorio FLY LINK KIT NXL 44-A è possibile collegare due NXL 44-A con tre angolature differenti: 0°, 15° e 20°...
  • Page 25 ATTENZIONE! CAUTELA! Per utilizzare questo prodotto su supporto a stand o su un subwoofer, prima di installare il sistema verificare sul sito RCF le configurazioni consentite e le indicazioni relative agli accessori al fine di evitare pericoli e danni a persone, animali e cose. In ogni caso, assicurarsi che lo stand o il subwoofer che sostengolo il diffusore siano posizionati su un pavimento orizzontale e senza inclinazioni.

  • Page 26: Risoluzione Dei Problemi

    7. RISOLUZIONE DEI PROBLEMI IL DIFFUSORE NON SI ACCENDE Assicurarsi che il diffusore sia acceso e collegato a un’alimentazione attiva. IL DIFFUSORE È COLLEGATO A UN’ALIMENTAZIONE ATTIVA MA NON SI ACCENDE Verificare che il cavo di alimentazione sia integro e collegato correttamente. IL DIFFUSORE È...

  • Page 27: Specifications / Specifiche

    SPECIFICATION / SPECIFICHE NXL 24-A NXL 44-A Acoustical specifications Frequency Response: 60 Hz ÷ 20000 Hz 45 Hz ÷ 20000 Hz 135 dB Max SPL @ 1m: 132 dB Horizontal coverage angle: 100° 100° Vertical coverage angle: 30° 25° Transducers Compression Driver: 1 x 1.4'' neo, 3.0'' v.c 1 x 1.4'' neo, 3.0'' v.c...

  • Page 28: Nxl 24-A Dimensions / Dimensioni

    NXL 24-A DIMENSIONS / DIMENSIONI...

  • Page 29: Nxl 44-A Dimensions / Dimensioni

    NXL 44-A DIMENSIONS / DIMENSIONI...
  • Page 30 10307683 RevA RCF S.p.A. Via Raffaello Sanzio, 13 - 42124 Reggio Emilia - Italy Tel +39 0522 274 411 - Fax +39 0522 232 428 - e-mail: info@rcf.it - www.rcf.it...

This manual is also suitable for:

Nxl 44-a mk2
