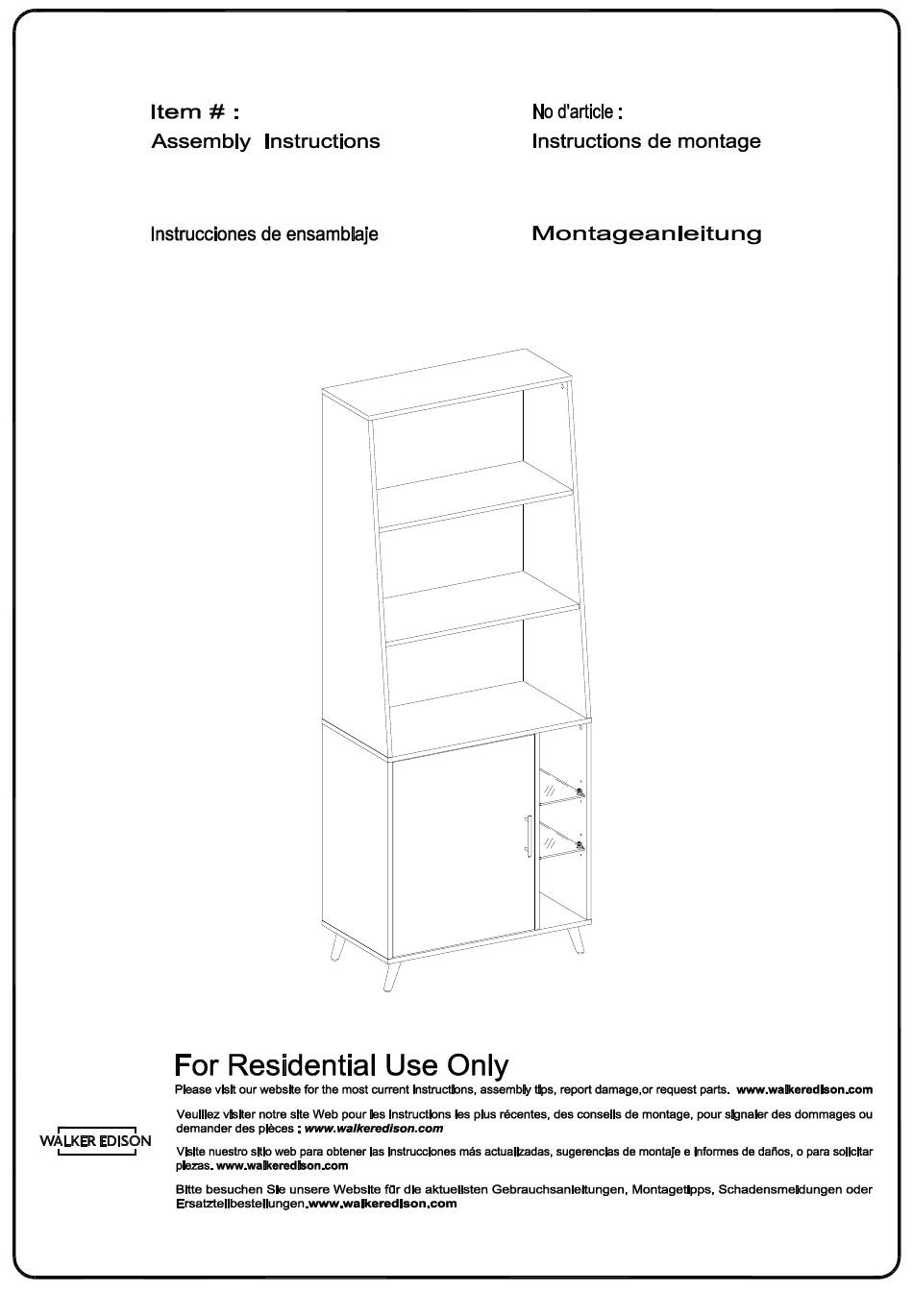

  • Page 1 NORH1G NORH1G Ítem N.°: Artikel# : NORH1G NORH1G Revised 16/06/2022 (R) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 2: General Assembly Guidelines

    Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 (ESP) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 5 Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 6: Lista De Piezas

    Lista de piezas © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 7: Liste Du Matériel

    Screw Tornillo Schraube Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Bolt M6x12mm Boulon Perno Bolzen Ø35mm Europe hinge Charnière Europe Bisagra de Europa Europa-Scharnier Ø3.5x14mm Screw Tornillo Schraube © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Ø3x15mm Screw Tornillo Schraube Glass holder Support-verre Soporte de vidrio Glashalter Ø3x17mm Screw Tornillo Schraube Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil Ø4x12mm Screw Tornillo Schraube © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Inserte la clavija de madera (A) en la parte (2,3) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (2,3) gemäß der Abbildung ein. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 (DE) Stecken Sie den Holzdübel (A) in die Teile (6,7). Befestigen Sie die Nockenschraube (B) in das Teil (6,7) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Inserte la clavija de madera (A) en la parte (8,9) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (8,9) gemäß der Abbildung ein. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 Inserte la clavija de madera (A) en la parte (10) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (10) gemäß der Abbildung ein. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Befestigen Sie das Teil (2,3) an das Teil (6), und Befestigen Sie das Teil (2,3) an das Teil (6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 Place part (11) as per diagram. (FR) Placez la pièce (11) conformément au schéma. (ESP) Ponga la parte (11) según el diagrama. (DE) Platzieren Sie das Teil (11) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 Befestigen Sie das Teil (7) an das Teil (2,3), und Befestigen Sie das Teil (2,3) an das Teil (7) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Place part (11) as per diagram. (FR) Placez la pièce (11) conformément au schéma. (ESP) Ponga la parte (11) según el diagrama. (DE) Platzieren Sie das Teil (11) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Befestigen Sie das Teil (1) an das Teil (6,7), und Befestigen Sie das Teil (1) an das Teil (6,7) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Page 20 Befestigen Sie das Teil (4) an das Teil (6,7), dann befestigen Sie das Teil (4) an das Teil (6,7) mit der Schraube (E) durch den Inbusschlüssel (F) gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Page 21 Befestigen Sie die Nockenschraube (B) ins Teil (4) durch den Kreuzschlitzschraubendreher von Philips und sichern den Türstopper (N) ans Teil (4) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Page 22 Befestigen Sie das Teil (9) an das Teil (4), und Befestigen Sie das Teil (9) an das Teil (4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Page 23 Place part (15) as per diagram. (FR) Placez la pièce (15) conformément au schéma. (ESP) Ponga la parte (15) según el diagrama. (DE) Platzieren Sie das Teil (15) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Page 24 Befestigen Sie das Teil (10) an das Teil (4), und Befestigen Sie das Teil (10) an das Teil (4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Page 25 Place part (12) as per diagram. (FR) Placez la pièce (12) conformément au schéma. (ESP) Ponga la parte (12) según el diagrama. (DE) Platzieren Sie das Teil (12) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Page 26 Befestigen Sie das Teil (8) an das Teil (4), und Befestigen Sie das Teil (8) an das Teil (4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Page 27 Place part (13,14) as per diagram. (FR) Placez la pièce (13,14) conformément au schéma. (ESP) Ponga la parte (13,14) según el diagrama. (DE) Platzieren Sie das Teil (13,14) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Page 28 Befestigen Sie das Teil (5) an das Teil (8,9,10), dann befestigen Sie das Teil (5) an das Teil (8,9,10) mit der Schraube (E) durch den Inbusschlüssel (F) gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Page 29 Use el perno (G) para unir la parte (19) a la parte (5) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (19) an das Teil (5) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Page 30 Philips como se muestra en el diagrama. (DE) Befestigen Sie den Kunststoffkeil (S) an das Teil (11,12,14,15) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (R) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
  • Page 31 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (V) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (T) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
  • Page 32 Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
  • Page 33 Sie den Glashalter (Q) in gleicher Höhe platzieren. Setzen Sie zuerst die untere Glasablage (17) in das Gerät ein.Platzieren Sie dann das restliche Glas (17) in das Gerät gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
  • Page 34 Regalstützstifte (M) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten. Setzen Sie das Teil (16) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (16) und legen Sie es auf die Regalstützstifte. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.34...
  • Page 35 Befestigen Sie das Europa-Scharnier (H) ans Teil (18) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie den Griff (L) ans Teil (18) mit dem Griffbolzen (K) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.35...
  • Page 36 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (H) auf dem Teil (18) ans Teil (8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (J) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.36...
  • Page 37 (DE) Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.37...
  • Page 38 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (V) und die Mutter (W) an der Wand mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.38...

  • Page 39: Final Assembly

    Step 30 Final Assembly © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.39...
