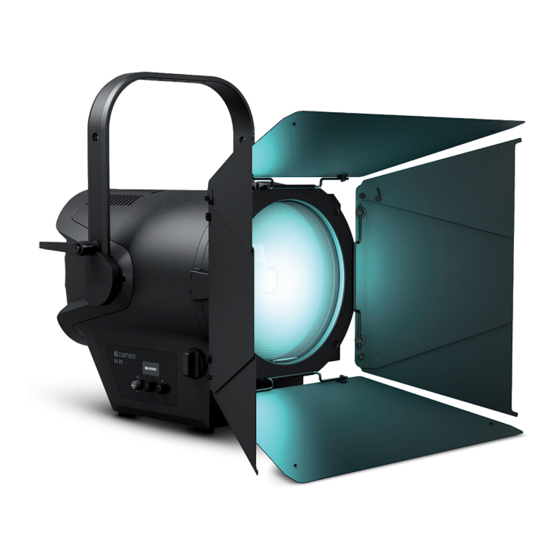

- Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO RGBW V1.40 F4 FC PROFESSIONAL HIGH-POWER FRESNEL WITH RGBW LED CL4FC...
-
Page 2: Table Of Contents
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN SETUP AND INSTALLATION FUNCIONAMIENTO INSTALLATION / DISASSEMBLY OF BARN DOOR AND INSTALACIÓN Y MONTAJE FILTER FRAME / CLEANING OF LENSES MONTAR/DESMONTAR LA VISERA Y EL BASTIDOR... -
Page 3: English
We have designed this product to operate reliably over many years. Please read this User‘s Manual carefully, so that you can begin making optimum use of your Cameo Light product quickly. Learn more about Cameo Light on our website WWW.CAMEOLIGHT.COM. -
Page 4: Introduction
CAUTION: To reduce the risk of electric shock, do not remove cover (or back). There are no user serviceable parts inside. Maintenance and repairs should be exclusively carried out by qualified service personnel. The warning triangle with lightning symbol indicates dangerous uninsulated voltage inside the unit, which may cause an electrical shock. -
Page 5: Connections, Control And Display Elements
TRUE1-compatible mains input socket Operating voltage 100–240 V AC/50–60 Hz. POWER OUT TRUE1-compatible mains output socket for power supply to additional CAMEO spotlights Ensure that the total current consumption of all connected devices does not exceed the value specified on the device in amperes (A). -
Page 6: Operation
NOTE • As soon as the spotlight is correctly connected to the power mains, “Welcome to Cameo”, the model designation, and then the software version are displayed in sequence on the display as part of the startup process. Once the process is complete, the spotlight is ready for use and resumes whichever mode was most recently activated. - Page 7 SETTING THE DMX MODE (DMX Mode) Starting from the main display, press on the right push button rotary encoder to move to the main menu. Rotate the left encoder (SELECT) to select the "DMX Mode" menu item (as indicated by selector arrow on left) and confirm by pressing the left encoder (ENTER). You can now select the desired DMX mode by rotating the left encoder.
- Page 8 STAND-ALONE MODE HSI (Hue - Saturation - Intensity) Starting from the main display, press on the left push button rotary encoder to move to the mode select menu. Rotate the left encoder (SELECT) to select "HSI" mode (as indicated by selector arrow on left) and confirm by pressing the left encoder (ENTER). Dim level, hue and colour saturation (SAT) can now be configured using the three push button rotary encoders (see illustration).
- Page 9 STAND-ALONE MODE GEL (Colour Filter Presets) Starting from the main display, press on the left push button rotary encoder to move to the mode selection menu. Rotate the left encoder (SELECT) to select "GEL" mode (as indicated by selector arrow on left) and confirm by pressing the left encoder (ENTER). The brightness lev- el (DIM) and colour filter preset (Gel) can now be set using the left and center push button rotary encoder (see illustration).
- Page 10 STAND-ALONE MODE EDIT USER COLOUR (Edit User Colour) Starting from the main display, press on the right push button rotary encoder to move to the main menu. Rotate the left encoder (SELECT) to select "Edit User Colour" menu item (as indicated by selector arrow on left) and confirm by pressing the left encoder (ENTER). You can now select one of the 8 colour presets by rotating the left encoder and then confirm the selection by pressing on the left encoder (ENTER).
- Page 11 STAND-ALONE MODE PLAY LOOP (8-step colour sequences 1 - 8) Starting from the main display, press on the left push button rotary encoder to move to the mode selection menu. Rotate the left encoder (SE- LECT) to select "Play Loop" mode (as indicated by selector arrow on left) and confirm by pressing the left encoder (ENTER). Now select one of the 8 preset but customizable colour sequences (loops) by rotating the left encoder.
- Page 12 SLAVE MODE Starting from the main display, press on the left push button rotary encoder to move to the mode selection menu. Rotate the left encoder to select the “Slave” menu item (as indicated by selector arrow on left) and confirm by pressing the encoder (ENTER). Slave mode is now activated and the main display is automatically shown again.
- Page 13 DEVICE SETTINGS (Settings) Starting from the main display, press on the right push button rotary encoder to move to the main menu. Rotate the left encoder (SELECT) to select "Settings" menu item (as indicated by selector arrow on left) and confirm by pressing the left encoder (ENTER). This will take you to the submenu for setting the submenu options (see table, select via SELECT, confirm via ENTER, change value or status via SELECT, confirm via ENTER).
- Page 14 Constantly low fan speed with reduced brightness, Constant Low if necessary Fan setting Constant average fan speed with reduced bright- Constant Medium ness, if necessary Constant High Constant high fan speed Restore factory settings Reset to factory settings: Factory Reset (without resetting user Reset Now? confirm with ENTER, cancel with ESC...
-
Page 15: Setup And Installation
SETUP AND INSTALLATION Thanks to its four plastic feet, the spotlight can be placed in a suitable location on a flat surface. Install on a crossbeam using the prein- stalled mounting bracket (A) and a suitable crossbeam clamp (available as an accessory). Make sure that the spotlight is firmly attached and secure it using a suitable safety cable on the designated location on the top of the spotlight (B). -
Page 16: Dmx Technology
The front lens (G) and its rubber frame as well as the glass lens behind it (H) can be cleaned by flipping the retaining bracket upwards as previously described and then drawing the front lens and its rubber frame upwards out of the retention arms. -
Page 17: Technical Specifications
Pin Assignment 3-pin XLR connector: 5-pin XLR connector: DMX ADAPTER The combination of DMX devices with 3-pin connectors and DMX devices with 5-pin connectors in a DMX chain is possible with suitable adapters. Pin Assignment DMX Adapter 5-pin XLR male to 3-pin XLR female: K3DGF0020 Pins 4 and 5 are not used. -
Page 18: Manufacturer's Declarations
Ambient temperature (in operation): -10°C to 40°C Housing material: Die-cast metal Housing colour: Black Housing cooling: Temperature-controlled fan + heat pipe Dimensions (W x H x D, without bracket 433 x 420 x 531 mm and barn doors): Weight: 18 kg Additional features: 250 mm glass Fresnel lens Manual zoom Power cable, filter frames, 8-way barn doors and mounting bracket included. -
Page 19: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Page 20: Einführung
34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. -
Page 21: Anschlüsse, Bedien- Und Anzeigeelemente
TRUE1 kompatible Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. POWER OUT TRUE1 kompatible Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Strom- aufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Page 22: Bedienung
• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war. - Page 23 DMX-MODUS EINSTELLEN (DMX Mode) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt „DMX Mode“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Page 24 STANDALONE BETRIEBSART HSI (Hue - Saturation - Intensity) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „HSI“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Page 25 STANDALONE BETRIEBSART GEL (Farbfilter-Presets) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „GEL“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Page 26 STANDALONE BETRIEBSART USER COLOUR EDITIEREN (Edit User Colour) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt "Edit User Colour" aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Page 27 STANDALONE BETRIEBSART PLAY LOOP (8-Schritt-Farbsequenzen 1 - 8) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „Play Loop“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Page 28 Wählen Sie Schritt 1 der 8-Schritt-Sequenz (Step1 - Step8) durch Drehen des linken Encoders aus, um danach die Farbe des Schritts festzulegen (Step1, Auswahlpfeil beachten). Nun wählen Sie eine der in der Standalone Betriebsart „User Colour“ festgelegten Farben durch Drehen am mittleren Encoder aus und bestätigen die Auswahl für Schritt 1 durch Drücken auf den mittleren Encoder. Die ausgewählte Farbe des jeweiligen Schritts wird visuell durch ein hell hinterlegtes Kästchen unterhalb der Farbnummern 1 bis 8 angezeigt.
- Page 29 GERÄTEEINSTELLUNGEN (Settings) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt „Settings“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER). Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenü-Punkte (siehe Tabelle, Auswahl mit SELECT, bestätigen mit ENTER, Wert bzw.
- Page 30 Automatische Sperrung Automatische Sperrung der Bedienelemente Autolock der Bedienelemente deaktiviert Auto Automatische Lüftersteuerung Deaktivierter Lüfter bei stark reduzierter Helligkeit Konstant niedrige Lüftergeschwindigkeit bei redu- Constant Low Lüftereinstellung zierter Helligkeit, falls notwendig Konstant mittlere Lüftergeschwindigkeit bei redu- Constant Medium zierter Helligkeit, falls notwendig Constant High Konstant hohe Lüftergeschwindigkeit Zurücksetzen auf Werk-...
-
Page 31: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank seiner vier Plastikfüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe des vormontierten Montagebügels (A) und einer geeigneten Traversenklemme (optional erhältlich). Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle auf der Ober- seite des Scheinwerfers (B). -
Page 32: Dmx Technik
Die in einem Gummirahmen gefasste Frontlinse (G) und die dahinterliegende Glas- linse (H) lassen sich reinigen, indem Sie, wie zuvor beschrieben, die Haltevorrich- tung nach oben klappen und dann die Frontlinse mit Gummirahmen nach oben aus den Haltearmen nehmen. Reinigen Sie die Frontlinse und die dahinterliegende Glaslinse mit einem feuchten, fusselfreien Tuch und achten dabei darauf, dass die Oberfläche der Linsen nicht verkratzt wird. -
Page 33: Technische Daten
Steckerbelegung: 3-Pol XLR-Stecker: 5-Pol XLR-Stecker: DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. Steckerbelegung DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. Steckerbelegung DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt. -
Page 34: Herstellererklärungen
Umgebungstemperatur (in Betrieb): -10°C - 40°C Gehäusematerial: Metall Druckguss Gehäusefarbe: schwarz Gehäusekühlung: Temperaturgesteuerter Lüfter + Heatpipe Abmessungen (B x H x T, ohne Montage- 433 x 420 x 531mm bügel und Flügelbegrenzer): Gewicht: 18kg Weitere Eigenschaften: 250mm Fresnel-Linse aus Glas. Manueller Zoom. Netzkabel, Filterrahmen, 8-Wege Torklappe und Montagebügel im Lieferumfang. -
Page 35: Francais
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. -
Page 36: Introduction
35. Si vous désirez alimenter plusieurs projecteurs simultanément, les conducteurs du câble secteur doivent posséder une section minimale de 1,5 mm². Dans l’Union Européenne, les câbles électriques doivent être de type H05VV-F ou équivalent. Adam Hall propose des câbles secteur adaptés. De tels câbles permettent d’alimenter plusieurs appareils par renvoi secteur de l’un à l’autre, Power Out vers Power In. As- surez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur correspondante en ampères (A) indiquée sur l’appareil. -
Page 37: Raccordements, Éléments De Commande Et D'affichage
Prise d’entrée secteur compatible TRUE1. Tension de fonctionnement : 100 - 240 V CA / 50 - 60 Hz. POWER OUT (SORTIE D’ALIMENTATION) Prise de sortie secteur compatible TRUE1 pour l’alimentation d’autres projecteurs CAMEO. Veiller à ce que la consommation totale de tous les appareils raccordés ne dépasse pas la valeur en ampères (A) indiquée sur l’appareil. -
Page 38: Commande
REMARQUES • Dès que le projecteur est correctement raccordé à l’alimentation secteur, un message de bienvenue (« Welcome to Cameo »), la désignation du modèle et la version du logiciel s’affichent successivement à l’écran pendant la phase de démarrage. À l’issue de cette phase, le projecteur est opérationnel et passe au mode précédemment activé. - Page 39 RÉGLAGE DE L’ADRESSE DE DÉPART DMX (DMX Address) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu « DMX Address » (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur pour valider (ENTER).
- Page 40 MODE STANDALONE CCT (Correlated Colour Temperature) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement « CCT » (faire attention à...
- Page 41 MODE STANDALONE DIRECT LED (Mélange de couleurs RGBW) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement « Direct LED »...
- Page 42 MODE STANDALONE USER COLOR (Presets de couleur personnalisés 1 à 8) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement « User Color »...
- Page 43 Régler ensuite la couleur voulue, comme décrit à la section du mode Standalone correspondant de ce manuel, et appuyer sur l’encodeur de gauche pour valider (ENTER/Save). MODE STANDALONE PLAY LOOP (Séquences de couleurs en 8 pas 1 à 8) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode).
- Page 44 Tourner l’encodeur de gauche pour sélectionner le pas 1 de la séquence en 8 pas (Step1 - Step8) afin de définir ensuite la couleur du pas (Step1, faire attention à la flèche de sélection). Tourner à présent l’encodeur du milieu pour sélectionner l’une des couleurs définies du mode Standalone « User Color », puis confirmer la sélection pour le pas 1 en appuyant sur l’encodeur du milieu.
- Page 45 PARAMÈTRES DE L’APPAREIL (Settings) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu « Settings » (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER).
- Page 46 Calibrage d’usine du R (rouge), G (vert), B (bleu) et W (blanc, commun à tous les modes de fonctionne- ment). Sélectionner ce paramètre pour un affichage Calibrated correct des teintes et des presets avec les modes Color Calibration Étalonnage des couleurs Standalone CCT et Gel, mais aussi pour le pilotage de la CCT et des presets Gel en mode DMX.
-
Page 47: Installation Et Montage
Fréquence du signal PWM de la LED Calibr. Étalonnage d’usine / Pas d’ajustement / Ajustement défini par l’utilisateur Color-Cal. R Ajustement du rouge (concerne tous les modes de fonctionnement) Color-Cal. G Ajustement du vert (concerne tous les modes de fonctionnement) Color-Cal. -
Page 48: Montage/Démontage Du Volet Coupe-Flux Et Du Cadre Pour Filtre / Nettoyage Des Lentilles
MONTAGE/DÉMONTAGE DU VOLET COUPE-FLUX ET DU CADRE POUR FILTRE / NETTOYAGE DES LENTILLES Débrancher complètement l’appareil du réseau électrique. Pour le montage ou le démontage du volet coupe-flux et du cadre pour filtre, appuyer sur le boulon de verrouillage à ressort (D) du dispositif de maintien, de sorte que celui-ci se rabatte vers le haut. Ramener ensuite le dispositif de maintien dans sa position initiale, de sorte que le boulon de verrouillage s’enclenche à... -
Page 49: Caractéristiques Techniques
CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS 1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du premier appareil DMX (par exemple, un contrôleur DMX). 2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX (connecteur XLR mâle) de l'appareil DMX suivant. -
Page 50: Déclarations Du Fabricant
Fonctions DMX : Dimmer, dimmer précis, stroboscope, RGBW, RGBW précis, CCT, HSI, macros de couleur, courbe de dimmer, comportement de variateur, fréquence du signal PWM, Red Shift, réglage du ventilateur Fonctions autonomes (Standalone) : Dimmer, stroboscope, RGBW, programmes Auto, macros de couleur, User Color 1 - 8, Master/ Slave Paramètres du système : Inversion de l’écran, éclairage de l’écran On/Off, défaillance DMX, courbes de dimmer,... -
Page 51: Español
Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años.Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web WWW.CAMEOLIGHT.COM. MEDIDAS DE SEGURIDAD 1. -
Page 52: Introducción
34. Asimismo, deberá dejarse una distancia mínima de 0,5 metros con cualquier material inflamable. 35. Los cables eléctricos que sirven para alimentar a varios equipos deben tener una sección mínima de 1,5 mm². En la Unión Europa debe emplearse un cable de tipo H05VV-F, o similar. Adam Hall dispone de cables adecuados. Con estos cables podrá alimentar eléctricamente varios equipos conectando el enchufe de salida POWER OUT de un equipo al de entrada POWER IN de otro equipo. -
Page 53: Conexiones, Elementos De Manejo Y Elementos De Visualización
POWER OUT Toma de salida de alimentación compatible con TRUE1 para la alimentación eléctrica de otros focos CAMEO. Asegúrese de que el consumo de corriente total de todos los equipos conectados no supere el valor en amperios (A) indicado en el equipo. -
Page 54: Funcionamiento
• En cuanto el foco esté correctamente conectado a la red eléctrica, durante el proceso de arranque se mostrarán de forma consecutiva en pantalla el mensaje «Welcome to Cameo» (Bienvenidos a Cameo), así como la denominación del modelo y la versión del software. Tras este procedimiento, el foco estará... - Page 55 CONFIGURAR EL MODO DMX (DMX Mode) Partiendo de la pantalla principal, si pulsa el mando giratorio derecho, accederá al menú principal. Girando el mando giratorio izquierdo (SE- LECT), seleccione ahora la opción de menú «DMX Mode» (observe la flecha de selección en el lado izquierdo) y confirme su selección pulsando dicho mando (ENTER).
- Page 56 MODO OPERATIVO AUTÓNOMO HSI (Hue - Saturation - Intensity) Partiendo de la pantalla principal, si pulsa el mando giratorio izquierdo, accederá al menú para seleccionar el modo operativo (Mode). Girando el mando giratorio izquierdo (SELECT), seleccione ahora el modo operativo «HSI» (observe la flecha de selección en el lado izquierdo) y confirme su selección pulsando dicho mando (ENTER).
- Page 57 MODO OPERATIVO AUTÓNOMO GEL (preajustes de filtros de colores) Partiendo de la pantalla principal, si pulsa el mando giratorio izquierdo, accederá al menú para seleccionar el modo operativo (Mode). Gi- rando el mando giratorio izquierdo (SELECT), seleccione ahora el modo operativo «GEL» (observe la flecha de selección en el lado izquierdo) y confirme su selección pulsando dicho mando (ENTER).
- Page 58 EDITAR MODO OPERATIVO AUTÓNOMO USER COLOR (Edit User Color) Partiendo de la pantalla principal, si pulsa el mando giratorio derecho, accederá al menú principal. Girando el mando giratorio izquierdo (SELECT), seleccione ahora la opción de menú «Edit User Color» (observe la flecha de selección en el lado izquierdo) y confirme su selección pulsando dicho mando (ENTER).
- Page 59 MODO OPERATIVO AUTÓNOMO PLAY LOOP (secuencias de color en 8 pasos 1 - 8) Partiendo de la pantalla principal, si pulsa el mando giratorio izquierdo, accederá al menú para seleccionar el modo operativo (Mode). Girando el mando giratorio izquierdo (SELECT), seleccione ahora el modo operativo «Play Loop» (observe la flecha de selección en el lado iz- quierdo) y confirme su selección pulsando dicho mando (ENTER).
- Page 60 Seleccione el paso 1 de la secuencia de 8 pasos (Step1 - Step8) girando el mando giratorio izquierdo para, acto seguido, determinar el color del paso (Step1, observe la flecha de selección). Ahora, seleccione uno de los colores configurados en el modo operativo autónomo «User Color»...
- Page 61 CONFIGURACIÓN DEL DISPOSITIVO (Settings) Partiendo de la pantalla principal, si pulsa el mando giratorio derecho, accederá al menú principal. Girando el mando giratorio izquierdo (SE- LECT), seleccione ahora la opción de menú «Settings» (observe la flecha de selección en el lado izquierdo) y confirme su selección pulsando dicho mando (ENTER).
- Page 62 Bloqueo automático de los elementos de manejo tras aproximadamente 30 segundos sin actividad. En la pantalla aparecerá: «Locked!» Para desblo- Bloqueo automático de quear: pulsar simultáneamente los mandos girato- Autolock los elementos de manejo rios central y derecho durante unos 3 segundos Bloqueo automático desactivado de los elementos de manejo Auto...
-
Page 63: Instalación Y Montaje
FUNCIÓN DE BLOQUEO MANUAL Además de existir la posibilidad de proteger el foco automáticamente frente a usos accidentales y no autorizados (véase «Settings» - «Autolock»), también pueden bloquearse manualmente los elementos de manejo. Mantenga pulsados a la vez durante unos 3 segundos los mandos giratorios medio y derecho. -
Page 64: Montar/Desmontar La Visera Y El Bastidor De Filtro / Limpiar Las Lentes
MONTAR/DESMONTAR LA VISERA Y EL BASTIDOR DE FILTRO / LIMPIAR LAS LENTES Desconecte el equipo completamente de la red eléctrica. Para montar o desmontar la visera y el portafiltros, presione el perno de bloqueo (D) con muelle del dispositivo de sujeción, de modo que este dispositivo se pliegue hacia arriba. Seguidamente vuelva a poner el dispositivo de sujeción en su posición original, de modo que el perno de bloqueo encaje de nuevo en su sitio. -
Page 65: Datos Técnicos
CONEXIÓN EN CADENA DE VARIOS FOCOS 1. Conecte el conector XLR macho de (3 o 5 pines) del cable DMX a la salida DMX (conector de chasis hembra) del primer equipo DMX (p. e. un controlador DMX). 2. Conecte ahora el conector XLR hembra del cable DMX del primer foco a la entrada DMX del equipo siguiente (conector de chasis macho). -
Page 66: Declaraciones Del Fabricante
Modo DMX: 1 canal, 2 canales DIM, 2 canales CCT, 3 canales RGB, 4 canales RGBW, 4 canales CCT, 6 canales HSI/CCT, 7 canales RGB/CCT, 8 canales RGBW 16Bit, 10 canales HSI/CCT, 16 canales RGBW/CCT 16Bit Funciones DMX: Atenuación, atenuación fina, estrobo, RGBW, RGBW fino, CCT, HSI, macros de color, curva de atenuación, respuesta de atenuación, frecuencia de modulación por ancho de pulsos (PWM), Red Shift, ajuste del ventilador Funciones autónomas:... -
Page 67: Polski
To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Cameo Light. Więcej informacji na temat Cameo Light znajdą Państwo na naszej stronie internetowej pod adresem WWW.CAMEOLIGHT.COM. -
Page 68: Wprowadzenie
32. Instalacja urządzenia powinna odbywać się, gdy urządzenie nie jest podłączone do źródła zasilania (należy wyjąć wtyczkę z gniazda). 33. Kurz i inne osady wewnątrz urządzenia mogą je uszkodzić. W zależności od warunków otoczenia (kurz, nikotyna, opary itp.) urządzenie powinno być konserwowane lub czyszczone przez wykwalifikowanego specjalistę (usługa nieobjęta gwarancją), aby zapobiec przegrzaniu i nieprawidłowemu działaniu. -
Page 69: Gniazda, Elementy Obsługi I Wskaźniki
Gniazdo wejściowe kompatybilne z TRUE1. Napięcie robocze 100–240 V AC / 50–60 Hz. POWER OUT Sieciowe gniazdo wyjściowe TRUE1 do zasilania sieciowego innych reflektorów CAMEO. Całkowity pobór prądu wszystkich podłączonych urządzeń nie może przekroczyć wartości w amperach (A) podanej na urządzeniu. -
Page 70: Obsługa
WSKAZÓWKI • Po prawidłowym podłączeniu reflektora do sieci zasilania podczas procesu uruchamiania wyświetlana jest następująca sekwencja komunikatów: „Welcome to Cameo”, nazwa modelu oraz wersja oprogramowania. Następnie reflektor jest gotowy do pracy i przełącza się na ostatnio wybrany tryb. • Jeśli aktywowano jeden z trybów DMX lub tryb slave, a na wejściu DMX nie ma sygnału, znaki na wyświetlaczu zaczynają migać. - Page 71 USTAWIANIE ADRESU STARTOWEGO DMX (DMX Address) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie prawy enkoder obrotowo-przyciskowy, nastąpi przejście do menu głównego. Poprzez obrócenie lewego enkodera (SELECT) wybrać punkt menu „DMX Address” (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć ten enkoder (ENTER). Teraz można ustawić adres startowy DMX według życzeń poprzez obrócenie lewego enkodera (najwyższa wartość...
- Page 72 TRYB PRACY STANDALONE CCT (Correlated Colour Temperature) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie lewy enkoder obrotowo-przyciskowy, nastąpi przejście do menu pozwalającego na wybór trybu pracy (Mode). Poprzez obrócenie lewego enkodera (SELECT) wybrać tryb pracy „CCT” (zwrócić uwagę na strzałkę wyboru z lewej strony).
- Page 73 TRYB PRACY STANDALONE DIRECT LED (mieszanie kolorów RGBW) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie lewy enkoder obrotowo-przyciskowy, nastąpi przejście do menu pozwalającego na wybór trybu pracy (Mode). Poprzez obrócenie lewego enkodera (SELECT) wybrać tryb pracy „Direct LED” (zwrócić uwagę na strzałkę wyboru z lewej strony).
- Page 74 TRYB PRACY STANDALONE USER COLOR (indywidualne ustawienia wstępne kolorów 1–8) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie lewy enkoder obrotowo-przyciskowy, nastąpi przejście do menu pozwalającego na wybór trybu pracy (Mode). Poprzez obrócenie lewego enkodera (SELECT) wybrać tryb pracy „User Color” (zwrócić uwagę na strzałkę wyboru z lewej strony).
- Page 75 Następnie ustawić żądany kolor w sposób opisany w instrukcji danego trybu standalone i potwierdzić ustawienie, naciskając lewy enkoder (ENTER/Save). TRYB PRACY STANDALONE PLAY LOOP (8-krokowa sekwencja kolorów 1–8) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie lewy enkoder obrotowo-przyciskowy, nastąpi przejście do menu pozwalającego na wybór trybu pracy (Mode).
- Page 76 Wybrać krok 1 sekwencji 8-krokowej (Step1–Step8), obracając lewy enkoder, aby następnie ustawić kolor kroku (Step1, zwrócić uwagę na strzałkę wyboru). Teraz wybrać jeden z kolorów ustawionych w trybie pracy standalone „User Color” poprzez obrócenie środkowego enkodera i potwierdzić wybór dla kroku 1 poprzez naciśnięcie środkowego enkodera. Wybrany kolor danego kroku zostanie oznaczony jasno podświetlonym polem pod numerem koloru od 1 do 8.
- Page 77 USTAWIENIA URZĄDZENIA (Settings) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie prawy enkoder obrotowo-przyciskowy, nastąpi przejście do menu głównego. Poprzez obrócenie lewego enkodera (SELECT) wybrać punkt menu „Settings” (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć lewy enkoder (ENTER). Nastąpi przejście do podmenu, w którym można dokonać ustawień punktów podmenu (patrz tabela, wybór przyciskiem SELECT, potwierdzenie przyciskiem ENTER, zmiana wartości lub statusu przyciskiem SELECT, potwierdzenie przyciskiem ENTER).
- Page 78 Automatyczna blokada elementów obsługi po ok. 30 sekundach bezczynności. W razie próby obsługi na wyświetlaczu pojawi się komunikat: „Locked!” Automatyczna blokada Aby odblokować: jednocześnie nacisnąć środkowy Autolock elementów obsługi i prawy enkoder i przytrzymać przez ok. 3 sekundy Automatyczna blokada elementów obsługi jest wyłączona Auto Automatyczne sterowanie wentylatorem Wentylator wyłączony przy znacznej redukcji...
-
Page 79: Ustawianie I Montaż
RĘCZNA FUNKCJA BLOKOWANIA Oprócz automatycznego zabezpieczenia reflektora przed omyłkowym wprowadzeniem zmian lub nieuprawnionym dostępem (patrz „Settings” – „Autolock”) możliwe jest także ręczne zablokowanie elementów obsługi. Jednocześnie nacisnąć środkowy i prawy enkoder obrotowo-przyciskowy i przytrzymać przez około 3 sekundy. Teraz przy próbie zmiany ustawień na wyświetlaczu pojawi się komunikat „Locked!”... -
Page 80: Technika Dmx
Ujętą w gumową ramę przednią soczewkę (G) i znajdującą się za nią soczewkę szklaną (H) można wyczyścić, odchylając uchwyt przytrzymujący do góry w sposób opisany wcześniej, a następnie wyjmując do góry soczewkę przednią z gumową ramą z ramion przytrzymujących. Przednią soczewkę i szklaną soczewkę znajdującą się... -
Page 81: Dane Techniczne
Przyporządkowanie wtyczek: 3-stykowa wtyczka XLR: 5-stykowa wtyczka XLR: ADAPTER DMX: Możliwa jest także kombinacja urządzeń DMX z 3-stykowymi przyłączami i urządzeń DXM z 5-stykowymi przyłączami w jednym łańcuchu DMX przy użyciu adapterów. Przyporządkowanie wtyczek Adapter DMX 5-stykowy XLR, męski, na 3-stykowy XLR, żeński: K3DGF0020 Pin 4 i 5 są... -
Page 82: Oświadczenia Producenta
Materiał obudowy: Odlew ciśnieniowy z metalu Kolor obudowy: czarny Chłodzenie obudowy: Wentylator sterowany temperaturą + rurka cieplna Wymiary (szer. x wys. x gł., bez pałąka 433 x 420 x 531 mm montażowego i klap ograniczających): Masa: 18 kg Pozostałe cechy: Szklana soczewka Fresnela 250 mm. Ręczny zoom. W zestawie kabel sieciowy, ramka filtra, 8-elementowa osłona i pałąk montażowy. -
Page 83: Italiano
Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM. -
Page 84: Introduzione
34. La distanza dai materiali infiammabili deve essere di almeno 0,5 m 35. I cavi di rete utilizzati per l’alimentazione elettrica di più dispositivi devono avere una sezione di almeno 1,5 mm². I cavi impiegati nell’Unione Europea devono essere di tipo H05VV-F o simile. Adam Hall offre cavi idonei. Tali cavi consentono di collegare più dispositivi dalla presa di uscita POWER OUT di un apparecchio alla presa POWER IN di un altro dispositivo. -
Page 85: Collegamenti, Elementi Di Comando E Di Indicazione
Presa di ingresso di rete compatibile con TRUE1. Tensione di esercizio 100 - 240 V AC / 50 - 60 Hz. POWER OUT Presa di uscita di rete compatibile con TRUE1 per l’alimentazione elettrica di altri proiettori CAMEO. Assicurarsi che il totale della potenza assorbita di tutti i dispositivi collegati all’apparecchio non superi il valore indicato in ampere (A). -
Page 86: Utilizzo
• Non appena il proiettore è correttamente allacciato alla rete elettrica, durante il processo di avvio sul display appaiono in successione il messaggio “Welcome to Cameo”, la denominazione del modello e la versione del software. Dopo questo processo il proiettore sarà pronto per l’uso e si avvierà... - Page 87 IMPOSTAZIONE DELLA MODALITÀ DMX (DMX Mode) Premere il codificatore girevole a pulsante a destra per accedere al menu principale dalla schermata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la voce di menu “DMX Mode” (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
- Page 88 MODALITÀ DI FUNZIONAMENTO STAND-ALONE HSI (Hue - Saturation - Intensity) Premere il codificatore girevole a pulsante a sinistra nel menu per selezionare la modalità di funzionamento (Mode) nella schermata princi- pale. Ruotare il codificatore sinistro (SELECT) per selezionare la modalità di funzionamento “HSI” (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
- Page 89 MODALITÀ DI FUNZIONAMENTO STAND-ALONE GEL (preimpostazioni filtro cromatico) Premere il codificatore girevole a pulsante a sinistra nel menu per selezionare la modalità di funzionamento (Mode) nella schermata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la modalità di funzionamento “GEL” (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
- Page 90 MODALITÀ DI FUNZIONAMENTO STAND-ALONE MODIFICA USER COLOR (Edit User Color) Premere il codificatore girevole a pulsante a destra per accedere al menu principale dalla schermata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la voce di menu “Edit User Color” (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
- Page 91 MODALITÀ DI FUNZIONAMENTO STAND-ALONE PLAY LOOP (sequenze cromatiche in 8 passi 1 - 8) Premere il codificatore girevole a pulsante a sinistra nel menu per selezionare la modalità di funzionamento (Mode) nella schermata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la modalità di funzionamento “Play Loop” (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
- Page 92 Selezionare il passo 1 della sequenza in 8 passi (Step1 - Step8) ruotando il codificatore sinistro per definire il colore di quel passo (Step1, prestare attenzione alla freccia di selezione). Adesso selezionare uno dei colori “User Color” definiti nella modalità di funzionamento stand-alone ruotando il codificatore centrale e confermando la selezione del passo 1 premendo lo stesso codificatore.
- Page 93 IMPOSTAZIONI DEL DISPOSITIVO (Settings) Premere il codificatore girevole a pulsante a destra per accedere al menu principale dalla schermata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la voce di menu “Settings” (osservare la freccia di selezione a sinistra) e confermare premendo lo stesso codificatore (ENTER).
- Page 94 Accoppiamento delle calibrazioni Factory (Calibra- Color Calibration Calibrazione dei colori Smart Calibration ted) e RAW Blocco automatico degli elementi di comando dopo circa 30 secondi di inattività. Visualizzazione sul display dopo un tentativo di funzionamento: Blocco automatico degli „Locked!“ Sblocco: premere contemporaneamente i Autolock elementi di comando codificatori centrale e destro per circa 3 secondi...
-
Page 95: Installazione E Montaggio
INFORMAZIONI DI SISTEMA (System Info) Premere il codificatore girevole a pulsante a destra per accedere al menu principale dalla schermata principale. Ruotare il codificatore sini- stro (SELECT) per selezionare la voce di menu “System Info” (osservare la freccia di selezione a sinistra) e confermare premendo lo stesso codificatore (ENTER). -
Page 96: Montaggio E Smontaggio Del Paraluce Edel Portafiltro / Pulizia Delle Lenti
MONTAGGIO E SMONTAGGIO DEL PARALUCE E DEL PORTAFILTRO / PULIZIA DELLE LENTI Staccare tutti i poli del dispositivo dalla rete elettrica. Per montare e smontare l’aletta frangiluce e il portafiltro premere il perno di bloccaggio a molla (D) del dispositivo di blocco in modo che si ripieghi verso l’alto. Riportare quindi il dispositivo di blocco nella posizione di partenza, di modo che il perno di bloccaggio scatti nuovamente in posizione. -
Page 97: Dati Tecnici
ACCOPPIAMENTO SERIALE DI PIÙ PROIETTORI 1. Collegare il connettore XLR maschio (a 3 o 5 poli) del cavo DMX con l'uscita DMX (presa XLR femmina) del primo dispositivo DMX (ad esempio controller DMX). 2. Collegare il connettore XLR femmina del cavo DMX connesso al primo proiettore DMX con l'ingresso DMX (presa XLR maschio) del successivo dispositivo DMX. -
Page 98: Dichiarazioni Del Produttore
Modalità DMX: 1 canale, 2 canali DIM, 2 canali CCT, 3 canali RGB, 4 canali RGBW, 4 canali CCT, 6 canali HSI/ CCT, 7 canali RGB/CCT, 8 canali RGBW 16Bit, 10 canali HSI/CCT, 16 canali RGBW/CCT 16Bit Funzioni DMX: Dimmer, dimmer fine, stroboscopio, RGBW, RGBW fine, CCT, HSI, macro colori, curva dimmer, comportamento dimmer, frequenza PWM, Red Shift, impostazione ventola Funzioni stand-alone: Dimmer, stroboscopio, RGBW, programmi automatici, macro colori, User Color 1 - 8, Master/... -
Page 99: Dmx Control
DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STE- ROWANIE DMX / CONTROLLO DMX 1CH DIM 2CH DIM 16 Bit Function Values User Color 1 User Color 1 Dimmer 0% to 100% Dimmer fine 0% to 100% 4Ch CCT 2CH CCT Function... - Page 100 Halogen white (3200K) 3200K -> 4000K Neutral white (4000K) 4000K -> 5600K Color Temperature Studio white (5600K) (affects RGB and HSI) 5600K -> 6500K Daylight white (6500K) 6500K -> Cold daylight Cold daylight Magenta -> neutral Tint (Affects Color Temperature) Neutral Neutral ->...
- Page 101 Warm white Warm white -> 2700K Bulb white (2700K) 2700K -> 3200K Color Tempe- Halogen white (3200K) rature 3200K -> 4000K (affects Neutral white (4000K) RGBW and 4000K -> 5600K HSI) Studio white (5600K) 5600K -> 6500K Daylight white (6500K) 6500K ->...
- Page 102 323 Jade 354 Special Steel Blue 116 Medium Blue-Green 183 Moonlight Blue 132 Medium Blue 119 Dark Blue 716 Mikkel Blue 71 Tokyo Blue 181 Congo Blue 799 Special KH Lavender 707 Ultimate Violet 343 Special Medium Lavender 798 Chrysalis Pink Color Presets 701 Provence (overrides...
- Page 103 LED Frequency 2000Hz (hold 3s) LED Frequency 4000Hz (hold 3s) LED Frequency 6000Hz (hold 3s) LED Frequency 25kHz (hold 3s) RAW (hold 3s) Calibrated (hold 3s) User Calibrated (hold 3s) Smart Calibration (hold 3s) Display on (hold 3s) Display off (hold 3s) Device Device No function...
