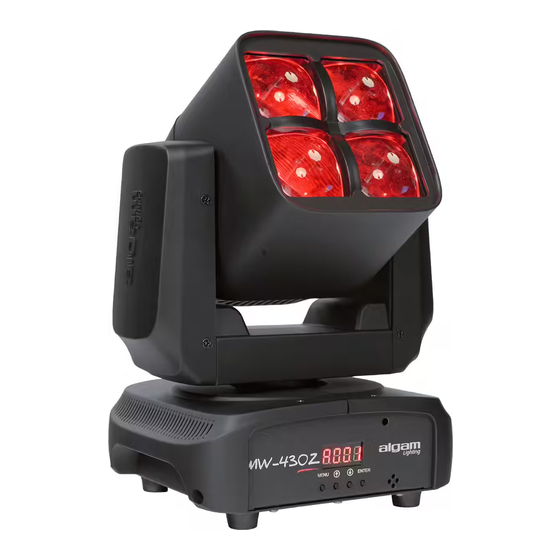

- Page 1 MW-430Z LYRE WASH A LED 4X30W AVEC ZOOM WASH MOVING HEAD 4X30W WITH ZOOM FR-EN (ES - NL user manuals also available, please contact: contact@algam.net)
-
Page 2: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation. Conservez ce guide de l’utilisateur pour référence ultérieure. CONSIGNES DE SÉCURITÉ IMPORTANTES Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels... - Page 3 • Ne jamais couper ou manipuler le cordon d’alimentation ou la fiche. Si un cordon d’alimentation est fourni avec un fil de terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Sinon, une situation de vie en danger existe ! •...
-
Page 4: Mise En Service
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé... -
Page 5: Dmx Input
MENU ET COMMANDES MB 80 MS-60 MW-430Z MENU ENTER 1:GND FUSE: 4A 2:SIGNAL + 3:SIGNAL - DMX INPUT DMX OUTPUT POWER INPUT :110-220VAC Clavier Pour la navigation dans les menus Affichage des fonctions/menus Afficheur digital Connecteur d’alimentation Alimentation électrique Fusible de protection Porte fusible Connecteur XLR mâle 3 broches, entrée du signal DMX... - Page 6 MENU MODE Pour changer de mode et accéder aux menus/fonctions. ENTER Pour la validation UP/DOWN, pour la navigation dans les menus et l’incrémentation/décrémentation des valeurs Menu : Addr d001-d512 adressage DMX CHnd 13CH/15CH Sélection 13 ou 15 canaux DMX Auto Master auto mode SLnd SL 1...
- Page 7 PROTOCOLE DMX - 13 CANAUX Canal Valeur Fonction 0-255 Rotation PAN 0-255 Rotation TILT 0-255 Vitesse de rotation PAN et TILT 0-255 Dimmer 0-255 Effet Stroboscopique Dimmer rouge 0-255 0-255 Dimmer vert 0-255 Dimmer Bleu 0-255 Dimmer Blanc CH10 0-255 Zoom CH11 8-127...
- Page 8 PROTOCOLE DMX - 15 CANAUX Canal Valeur Fonction 0-255 Rotation PAN Réglage fin de la position du PAN 0-255 0-255 Rotation TILT 0-255 Réglage fin de la position du TILT 0-255 Vitesse de rotation PAN et TILT 0-255 Dimmer 0- 255 Effet Stroboscopique 0-255 Dimmer rouge...
-
Page 9: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES 195x170x280mm Dimensions Poids Alimentation à découpage (International) Type d’alimentation Tension d’alim. 110-240V 50/60Hz Puissance consommée 150W 13 ou 15 canaux 540° Angles PAN 230° Angles TILT Auto, musical, maître/esclave Modes Source lumineuse 4 X 30W RGBW LED Zoom Motorisé... - Page 10 à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives euro- péennes suivantes :...
-
Page 11: Safety Instructions
Thank you for choosing one of our Algam Lighting product. Please read this user manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols that warn of potential hazards with electrical products. - Page 12 Please carefully read the instruction, which includes important information about the installation, usage and mainte- nance, BEFORE operating this device. • This device is exclusively meant to be used as a splitter for DMX signals within the limits given in this manual. Using it in any other way you risk electric shock and warranty will become void.
-
Page 13: Product Installation
PRODUCT INSTALLATION Power supply DMX connection PIN3 PIN2 RIGGING Attention! The installation must be carried out by qualified service personal only. Improper installation can result in serious injuries and /or damage to property. Overhead rigging required extensive experience! Working load limits should be respected, Certified installation materials should be used, the installed device should be inspected regularly for safety. - Page 14 OPERATION INSTRUCTIONS MB 80 MS-60 MW-430Z MENU ENTER 1:GND FUSE: 4A 2:SIGNAL + 3:SIGNAL - DMX INPUT DMX OUTPUT POWER INPUT :110-220VAC Keyboard For value selection & menus navigation Display menu and values Display 110VAC - 240V AC power supply INPUT...
- Page 15 MENU OPERATING INSTRUCTION MODE Mode Option, to choose the operating mode of laser. ENTER Confirmation, to confirm the laser to show the present mode at the next operation. UP/DOWN, to change operating mode, parameter or DMX address. Menu instruction: Addr d001-d512 DMX address setting CHnd...
- Page 16 DMX PROTOCOL - 11 CHANNELS 13CH DMX table: Channel Value Content 0-255 Pan Running 0-255 Tilt Running 0-255 Running Speed in Pan/Tilt 0-255 Total dimming 0-255 Strobe Red dimming 0-255 0-255 Green dimming 0-255 Blue dimming 0-255 White dimming CH10 0-255 Zoom adjustment CH11...
- Page 17 DMX PROTOCOL - 13 CHANNELS 15DMX table: Channel Value Content 0-255 Pan Running 0-255 Pan fine adjustment 0-255 Tilt Running 0-255 Tilt fine adjustment 0-255 Speed in Pan/Tilt 0-255 Total Dimming 0-255 Strobe Running Red dimming 0-255 0-255 Green dimming CH10 0-255 Blue dimming...
-
Page 18: Specifications
SPECIFICATIONS 195x170x280mm Dimensions Net weight Switching power supply (International) Power supply type Power supply. 110-240V 50/60Hz Power consumption 150W 13 or 15 channels 540° Angles PAN 230° Angles TILT Auto, music, master/slave Modes Lighting source 4 X 30 W LED RGBW Motorized Zoom... - Page 19 If in doubt, consult your local waste dispo- sal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
