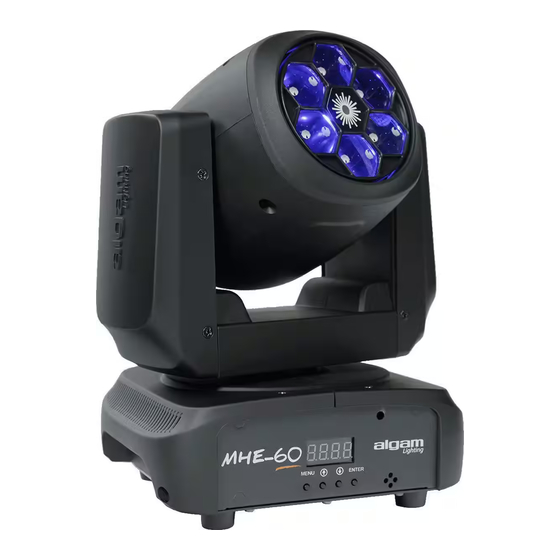

Algam Lighting MHE60 Manual

Lyre wash a led 60w avec laser, wash moving head 60w with laser beam
Hide thumbs Also See for MHE60:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PROFESSIONALS ONLY
EN60825-1:2014
L'usage de cet appareil est exclusivement
réservé aux activités professionnelles de
spectacle et d'affichage.
MHE 60
LYRE WASH A LED 60W AVEC LASER
WASH MOVING HEAD 60W WITH laser BEAM
FR-EN
(ES - NL user manuals also available, please contact: contact@algam.net)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MHE60 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Algam Lighting MHE60

Summary of Contents for Algam Lighting MHE60

  • Page 1 PROFESSIONALS ONLY EN60825-1:2014 L’usage de cet appareil est exclusivement réservé aux activités professionnelles de spectacle et d’affichage. MHE 60 LYRE WASH A LED 60W AVEC LASER WASH MOVING HEAD 60W WITH laser BEAM FR-EN (ES - NL user manuals also available, please contact: contact@algam.net)

  • Page 2: Consignes De Sécurité Importantes

    Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation. Conservez ce guide de l’utilisateur pour référence ultérieure. CONSIGNES DE SÉCURITÉ IMPORTANTES Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels...
  • Page 3 • Ne jamais couper ou manipuler le cordon d’alimentation ou la fiche. Si un cordon d’alimentation est fourni avec un fil de terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Sinon, une situation de vie en danger existe ! •...
  • Page 4 ATTENTION ! Nous vous recommandons de lire l’ensemble des instructions de ce manuel avant toute utilisation de ce produit. Cet appareil à LASER est conforme à la norme européenne NF EN 60825-1:2014 Explication des plaques indicatrices présentes sur votre appareil : LASER RADIATION - RAYONNEMENT LASER AVOID DIRECT EYE EXPOSURE EXPOSITION DIRECTE DANGEREUSE POUR LES YEUX...

  • Page 5: Mise En Service

    L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé...

  • Page 6: Dmx Input

    MENU ET COMMANDES MS-60 MHE 60 MENU ENTER 1:GND FUSE: 4A 2:SIGNAL + 3:SIGNAL - DMX INPUT DMX OUTPUT POWER INPUT :110-220VAC Clavier Pour la navigation dans les menus Affichage des fonctions/menus Afficheur digital Connecteur d’alimentation Alimentation électrique Fusible de protection Porte fusible Connecteur XLR mâle 3 broches, entrée du signal DMX DMX input...
  • Page 7 MENU MODE Pour changer de mode et accéder aux menus/fonctions. ENTER Pour la validation UP/DOWN, pour la navigation dans les menus et l’incrémentation/décrémentation des valeurs Adressage DMX Addr d001-d512 CHnd 16CH 16 canaux DMX SLAU Mode "Esclave" SLnd SOUD Mode audio ( détection musicale) AUTO Mode automatique SH 1...
  • Page 8 PROTOCOLE DMX - 16 CANAUX Canal DMX Valeur Fonction 0-255 Rotation PAN 0-255 Réglage fin de la position PAN 0-255 Rotation TILT 0-255 Réglage fin de la position TILT 0-255 Réglage vitesse des moteurs PAN et TILT 0-255 Dimmer 0-249 Effet stroboscopique 0-159 Dimmer rouge...

  • Page 9: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES 195x170x280mm Dimensions Poids Alimentation à découpage (International) Type d’alimentation   Tension d’alim. 110-240V 50/60Hz Puissance consommée 120W 16 canaux 540° Angles PAN 270° Angles TILT Auto, musical, maître/esclave Modes Source lumineuse 6 x LED CREE RGBW 15W Effets Effet rotatif multicolore avec LASER vert Source LASER LASER vert 50mW/532nm multipoints ( points <5mW)
  • Page 10 à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives euro- péennes suivantes :...

  • Page 11: Safety Instructions

    Thank you for choosing one of our Algam Lighting product. Please read this user manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols that warn of potential hazards with electrical products.
  • Page 12 Please carefully read the instruction, which includes important information about the installation, usage and mainte- nance, BEFORE operating this device. • This device is exclusively meant to be used as a splitter for DMX signals within the limits given in this manual. Using it in any other way you risk electric shock and warranty will become void.
  • Page 13 CAUTION ! Read carefully this user manual, and follow the safety precautions listed in this manual before use and before installating this fixture.. This fixture is conformed and complying with european standard NF EN60825-1:2014 LASER RADIATION - RAYONNEMENT LASER AVOID DIRECT EYE EXPOSURE EXPOSITION DIRECTE DANGEREUSE POUR LES YEUX CLASS 3R LASER PRODUCT APPAREIL A LASER DE CLASSE 3R...

  • Page 14: Product Installation

    PRODUCT INSTALLATION Power supply DMX connection PIN3 PIN2 RIGGING Attention! The installation must be carried out by qualified service personal only. Improper installation can result in serious injuries and /or damage to property. Overhead rigging required extensive experience! Working load limits should be respected, Certified installation materials should be used, the installed device should be inspected regularly for safety.
  • Page 15 OPERATION INSTRUCTIONS MS-60 MHE 60 MENU ENTER 1:GND FUSE: 4A 2:SIGNAL + 3:SIGNAL - DMX INPUT DMX OUTPUT POWER INPUT :110-220VAC Keyboard For value selection & menus navigation Display menu and values Display 110VAC - 240V AC power supply INPUT Power supply Input Protection fuse , replace with same value fuse Fuse holder...
  • Page 16 MENU OPERATING INSTRUCTION MODE Mode Option, to choose the operating mode of laser. ENTER Confirmation, to confirm the laser to show the present mode at the next operation. UP/DOWN, to change operating mode, parameter or DMX address. Addr d001-d512 DMX address setting CHnd 16CH 16Channel setting...
  • Page 17 DMX PROTOCOL - 16 CHANNELS 16DMX table: Channel Value Content 0-255 Pan Running 0-255 Pan fine adjustment 0-255 Tilt Running 0-255 Tilt fine adjustment 0-255 Running Speed in Pan/Tilt 0-255 Dimming from dark to bright 0-249 Strobe from slow to fast 0-159 Red dimming 0-119...

  • Page 18: Specifications

    SPECIFICATIONS 195x170x280mm Dimensions Net weight Switching power supply (International) Power supply type   Power supply. 110-240V 50/60Hz Power consumption 120W 16 channels 540° Angles PAN 230° Angles TILT Auto, music, master/slave Modes Lighting source 6 x LED CREE RGBW 15W LASER source 1 x Green LASER diode 50mw/532nm / Multipoint <5mW Effects...
  • Page 19 If in doubt, consult your local waste dispo- sal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
  • Page 20 Importé par / Imported by ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE...
