MW430Z
LYRE WASH A LED 4X30W AVEC ZOOM

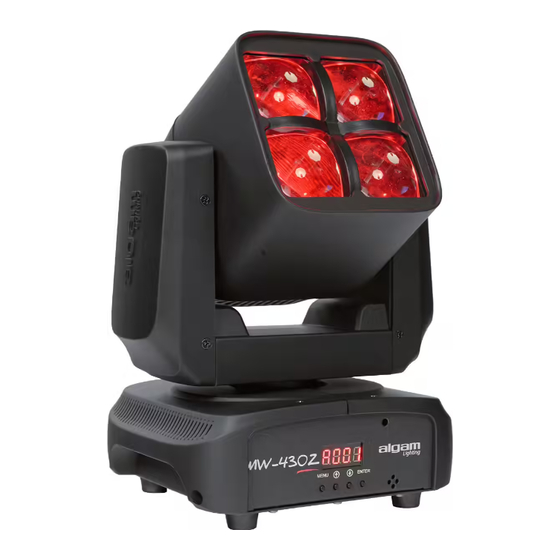

WASH MOVING HEAD 4X30W WITH ZOOM
FR-EN
Le manuel d'utilisation est également disponible en Espagnol et Néerlandais,
01
merci d' e nvoyer votre demande à : contact@algam.net
ES - NL user manuals also available, please contact: contact@algam.net

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MW430Z and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Algam Lighting MW430Z

Summary of Contents for Algam Lighting MW430Z

  • Page 1 MW430Z LYRE WASH A LED 4X30W AVEC ZOOM WASH MOVING HEAD 4X30W WITH ZOOM FR-EN Le manuel d'utilisation est également disponible en Espagnol et Néerlandais, merci d' e nvoyer votre demande à : contact@algam.net ES - NL user manuals also available, please contact: contact@algam.net...

  • Page 3: Table Of Contents

    CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN...

  • Page 4: Consignes De Sécurité Importantes

    Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.

  • Page 5: Maintenance/Entretien

    • Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation.

  • Page 6: Mise En Service

    L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par une élingue de sécurité.

  • Page 7: Présentation Des Panneaux Avant Et Arrière

    PRÉSENTATION DES PANNEAUX AVANT ET ARRIÈRE MENU ENTER 1:GND FUSE: 4A 2:SIGNAL + 3:SIGNAL - DMX INPUT DMX OUTPUT FONCTION DESCRIPTION Clavier Pour la navigation dans les menus Afficheur digital Affichage des fonctions/menus DMX input Connecteur XLR mâle 3 broches, entrée du signal DMX DMX output Connecteur XLR femelle 3 broches, sortie du signal DMX Porte fusible...

  • Page 8: Menu Et Commandes

    MENU MODE Pour changer de mode et accéder aux menus/fonctions. ENTER Pour la validation. UP/DOWN, pour la navigation dans les menus et l’incrémentation/décrémentation des valeurs. MENU ADDR d001-d512 Adressage DMX CHND 13 CH / 15 CH Sélection 13 ou 15 canaux DMX Auto Master auto mode SLND...

  • Page 9: Protocole Dmx - 13 Canaux

    PROTOCOLE DMX - 13 CANAUX CANAL VALEUR FONCTION 0-255 Rotation PAN 0-255 Rotation TILT 0-255 Vitesse de rotation PAN et TILT 0-255 Dimmer 0-255 Effet Stroboscopique 0-255 Dimmer Rouge 0-255 Dimmer Vert 0-255 Dimmer Bleu 0-255 Dimmer Blanc CH10 0-255 Zoom Non utilisé...

  • Page 10: Protocole Dmx - 15 Canaux

    PROTOCOLE DMX - 15 CANAUX CANAL VALEUR FONCTION 0-255 Rotation PAN 0-255 Rotation PAN - Réglage fi n 0-255 Rotation TILT 0-255 Rotation TILT - Réglage fi n 0-255 Vitesse de rotation PAN et TILT 0-255 Dimmer 0-255 Effet Stroboscopique 0-255 Dimmer Rouge 0-255...

  • Page 11: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Dimensions 195x170x280mm Poids Type d’alimentation Alimentation à découpage (International) Tension d’alimentation 100-240V~ 50/60Hz Puissance consommée 120W 13 ou 15 canaux Angles PAN 540° Angles TILT 230° Modes Auto, musical,maître/esclave Source lumineuse 4 X 30W RGBW LED Zoom Motorisé P.11...
  • Page 12 Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vi- gueur ainsi qu’aux directives européennes suivantes : LVD Directive 2014/35/EU :...
  • Page 13 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...

  • Page 14: Safety Instructions

    Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment.

  • Page 15: Maintenance / Service

    • Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet.

  • Page 16: Product Installation

    PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that de- vice can be controlled individually. CABLE SPEC.

  • Page 17: Operation Instructions

    OPERATION INSTRUCTIONS MENU ENTER 1:GND FUSE: 4A 2:SIGNAL + 3:SIGNAL - DMX INPUT DMX OUTPUT Keyboard For value selection & menus navigation Display Display menu and values DMX input DMX signal input - XLR 3 pin DMX output DMX signal Output - XLR 3 pin Fuse holder Protection fuse , replace with same value fuse Power supply Input...

  • Page 18: Menu Operating Instructions

    MENU OPERATING INSTRUCTION MODE Mode Option, to choose the operating mode of laser. ENTER Confirmation, to confirm the laser to show the present mode at the next operation. UP/DOWN, to change operating mode, parameter or DMX address. MENU ADDR d001-d512 DMX address setting CHND 13 CH / 15 CH...

  • Page 19: Dmx Protocol - 13 Channels

    DMX PROTOCOL - 13 CHANNELS CHANNEL VALUE CONTENT 0-255 Pan Running 0-255 Tilt Running 0-255 Running Speed in Pan/Tilt 0-255 Total dimming 0-255 Strobe 0-255 Red dimming 0-255 Green dimming 0-255 Blue dimming 0-255 White dimming CH10 0-255 Zoom adjustment No effect CH11 8-127...

  • Page 20: Dmx Protocol - 15 Channels

    DMX PROTOCOL - 15 CHANNELS CHANNEL VALUE CONTENT 0-255 Pan Running 0-255 Pan fi ne adjustment 0-255 Tilt Running 0-255 Tilt fi ne adjustment 0-255 Speed in Pan/Tilt 0-255 Total dimming 0-255 Strobe Running 0-255 Red dimming 0-255 Green dimming CH10 0-255 Blue dimming...

  • Page 21: Specifications

    SPECIFICATIONS Dimensions 195x170x280mm Net weight Power supply type Switching power supply (International) Power supply. 100-240V~ 50/60Hz Power consumption 120W 13 or 15 channels Angles PAN 540° Angles TILT 230° Modes Auto, music, master/slave Lighting source 4 X 30 W LED RGBW Zoom Motorized P.21...
  • Page 22 When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
  • Page 23 P.23...
  • Page 24 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE Manuale di istruzioni cartaceo Raccolta Carta Smaltisci correttamente il packaging...
