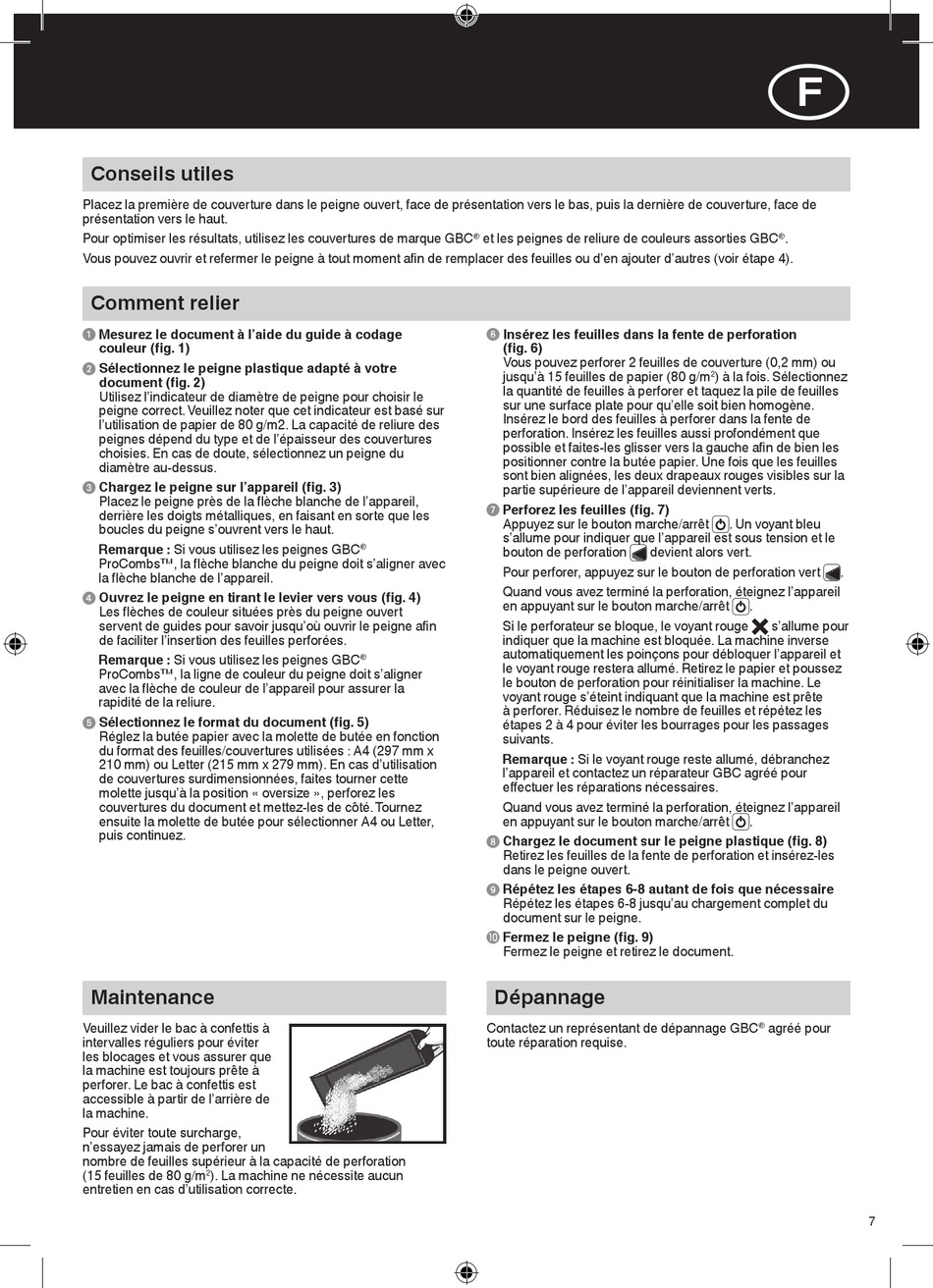

Conseils Utiles; Dépannage - GBC CombBind C200E Instruction Manual

Conseils utiles

Placez la première de couverture dans le peigne ouvert, face de présentation vers le bas, puis la dernière de couverture, face de
présentation vers le haut.
Pour optimiser les résultats, utilisez les couvertures de marque GBC
Vous pouvez ouvrir et refermer le peigne à tout moment afin de remplacer des feuilles ou d'en ajouter d'autres (voir étape 4).
Comment relier
Mesurez le document à l'aide du guide à codage
1
couleur (fig. 1)
Sélectionnez le peigne plastique adapté à votre
2
document (fig. 2)
Utilisez l'indicateur de diamètre de peigne pour choisir le
peigne correct. Veuillez noter que cet indicateur est basé sur
l'utilisation de papier de 80 g/m2. La capacité de reliure des
peignes dépend du type et de l'épaisseur des couvertures
choisies. En cas de doute, sélectionnez un peigne du
diamètre au-dessus.
Chargez le peigne sur l'appareil (fig. 3)
3
Placez le peigne près de la flèche blanche de l'appareil,
derrière les doigts métalliques, en faisant en sorte que les
boucles du peigne s'ouvrent vers le haut.
Remarque : Si vous utilisez les peignes GBC
ProCombs™, la flèche blanche du peigne doit s'aligner avec
la flèche blanche de l'appareil.
Ouvrez le peigne en tirant le levier vers vous (fig. 4)
4
Les flèches de couleur situées près du peigne ouvert
servent de guides pour savoir jusqu'où ouvrir le peigne afin
de faciliter l'insertion des feuilles perforées.
Remarque : Si vous utilisez les peignes GBC
ProCombs™, la ligne de couleur du peigne doit s'aligner
avec la flèche de couleur de l'appareil pour assurer la
rapidité de la reliure.
Sélectionnez le format du document (fig. 5)
5
Réglez la butée papier avec la molette de butée en fonction
du format des feuilles/couvertures utilisées : A4 (297 mm x
210 mm) ou Letter (215 mm x 279 mm). En cas d'utilisation
de couvertures surdimensionnées, faites tourner cette
molette jusqu'à la position « oversize », perforez les
couvertures du document et mettez-les de côté. Tournez
ensuite la molette de butée pour sélectionner A4 ou Letter,
puis continuez.
Maintenance
Veuillez vider le bac à confettis à
intervalles réguliers pour éviter
les blocages et vous assurer que
la machine est toujours prête à
perforer. Le bac à confettis est
accessible à partir de l'arrière de
la machine.
Pour éviter toute surcharge,
n'essayez jamais de perforer un
nombre de feuilles supérieur à la capacité de perforation
(15 feuilles de 80 g/m ). La machine ne nécessite aucun
2
entretien en cas d'utilisation correcte.
et les peignes de reliure de couleurs assorties GBC
®
Insérez les feuilles dans la fente de perforation
6
(fig. 6)
Vous pouvez perforer 2 feuilles de couverture (0,2 mm) ou
jusqu'à 15 feuilles de papier (80 g/m
la quantité de feuilles à perforer et taquez la pile de feuilles
sur une surface plate pour qu'elle soit bien homogène.
Insérez le bord des feuilles à perforer dans la fente de
perforation. Insérez les feuilles aussi profondément que
possible et faites-les glisser vers la gauche afin de bien les
positionner contre la butée papier. Une fois que les feuilles
sont bien alignées, les deux drapeaux rouges visibles sur la
partie supérieure de l'appareil deviennent verts.
Perforez les feuilles (fig. 7)
7
Appuyez sur le bouton marche/arrêt
s'allume pour indiquer que l'appareil est sous tension et le
®
bouton de perforation
Pour perforer, appuyez sur le bouton de perforation vert
Quand vous avez terminé la perforation, éteignez l'appareil
en appuyant sur le bouton marche/arrêt
Si le perforateur se bloque, le voyant rouge
indiquer que la machine est bloquée. La machine inverse
automatiquement les poinçons pour débloquer l'appareil et
®
le voyant rouge restera allumé. Retirez le papier et poussez
le bouton de perforation pour réinitialiser la machine. Le
voyant rouge s'éteint indiquant que la machine est prête
à perforer. Réduisez le nombre de feuilles et répétez les
étapes 2 à 4 pour éviter les bourrages pour les passages
suivants.
R emarque : Si le voyant rouge reste allumé, débranchez
l'appareil et contactez un réparateur GBC agréé pour
effectuer les réparations nécessaires.
Quand vous avez terminé la perforation, éteignez l'appareil
en appuyant sur le bouton marche/arrêt
Chargez le document sur le peigne plastique (fig. 8)
8
Retirez les feuilles de la fente de perforation et insérez-les
dans le peigne ouvert.
Répétez les étapes 6-8 autant de fois que nécessaire
9
Répétez les étapes 6-8 jusqu'au chargement complet du
document sur le peigne.
Fermez le peigne (fig. 9)
J
Fermez le peigne et retirez le document.
Dépannage
Contactez un représentant de dépannage GBC
toute réparation requise.
F
.
®
) à la fois. Sélectionnez
2
. Un voyant bleu
devient alors vert.
.
s'allume pour
.
agréé pour
®
.
7
