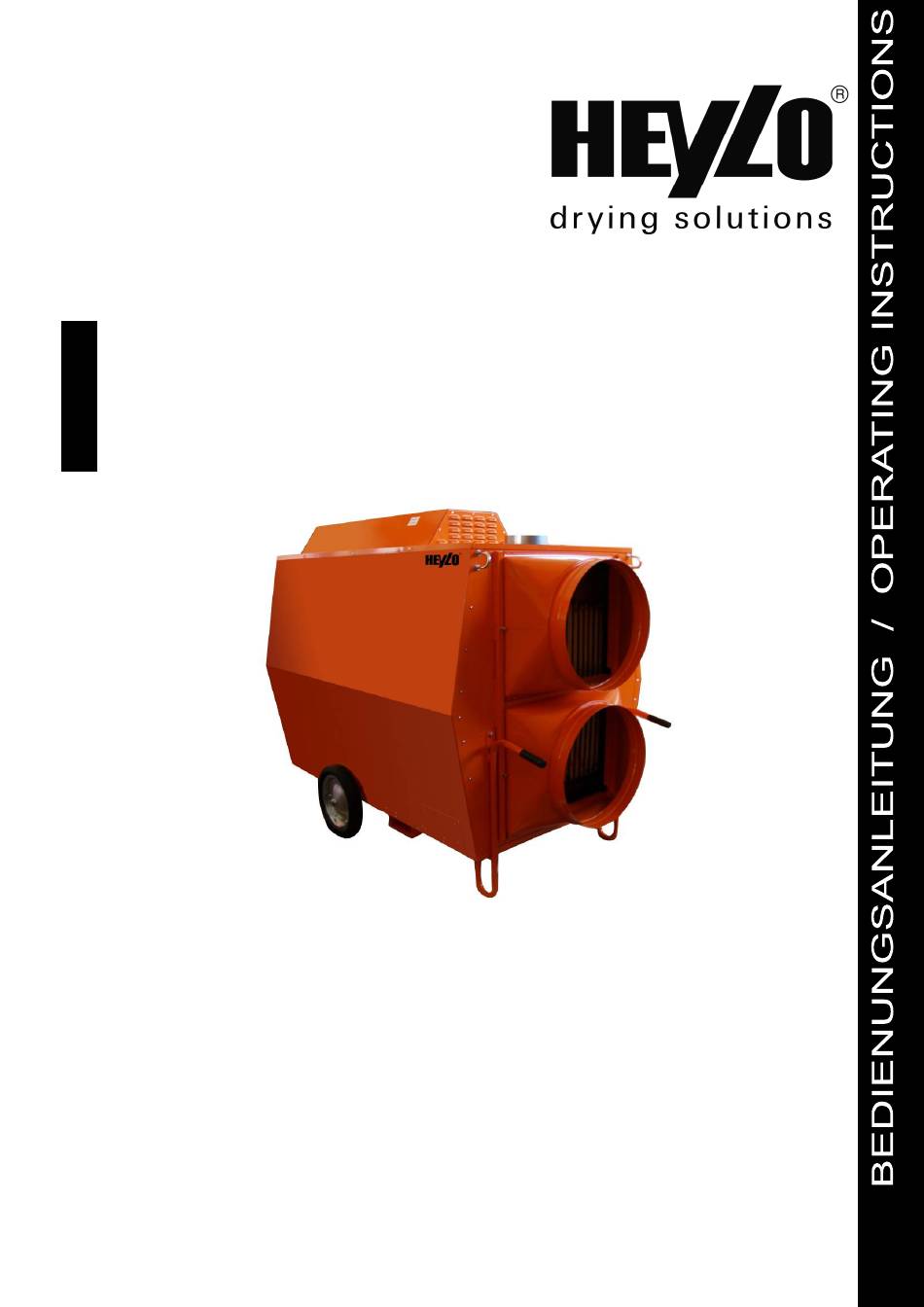

- Page 1 Mobile Warmlufterzeuger Mobile warm-air heaters Typenreihe K (Öl) Model series K (oil) K 220 Art.-Nr. / Item No. 1101684 Stand: 10/2011 ab Geräte-Nr. 220/011...
- Page 2 Warmlufterzeuger mit Wärmetauscher Typ: K 30, K 30 T, K 50, K 80, K 120, K 160 eco, K 170, K 220 HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie von Maschinen entsprechen.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Seite Allgemeines Technische Daten Geräteaufbau Arbeitsweise Anschlüsse Inbetriebnahme Aufstellungsrichtlinien 9 – 10 Wartung Fehlersuche und -behebung 11 - 13 Schaltplan 14 - 16 Ersatzteilliste 17 -19 Brennereinstellung Ersatzteile Ölbrenner 21 - 22 ACHTUNG: Vor Inbetriebnahme unbedingt lesen! Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. -
Page 4: Allgemeines

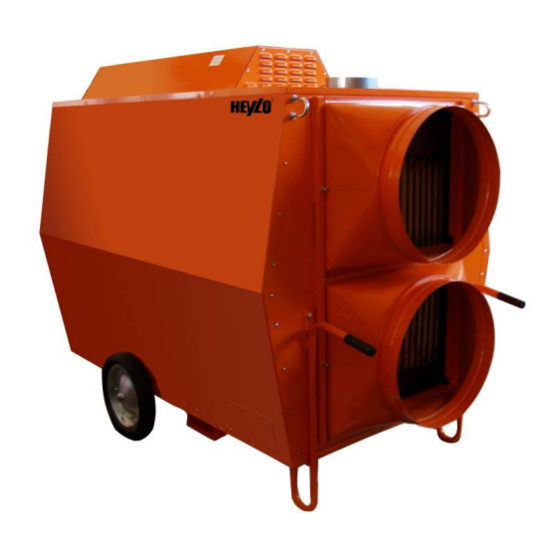

Mobile Warmlufterzeuger Typ K 220 1. Allgemeines Gerätebeschreibung Der mit Heizöl EL befeuerte K 220 ist ein kompakter, vielseitig verwendbarer, gut transportabler Warmlufterzeuger (WLE) für Heizung Trocknung. arbeitet ohne Schornsteinanschluss gleich gut und ist mit seiner großen Heizleistung kompakt, leicht und doch robust gebaut. -
Page 5: Technische Daten
2. Technische Daten der Typenreihe K K 220 K 30 K 30 T K 50 K 80 K 120 K 170 1. / 2. Stufe 1101610 Artikel-Nr. 1101605 1101584 1101600 1101625 1101683 1101684 Nennwärmebelastung (kW) 155 / 234 Nennheizleistung (kW) -
Page 6: Geräteaufbau
Mobile Warmlufterzeuger Typ K 220 3. Geräteaufbau Gehäuse, darin Ventilator und Chrom-Titanstahl-Brennkammer mit Wärmetauscher und Abgasstutzen. Der Ölbrenner sitzt mit seinen Steuereinheiten innerhalb der Verkleidung über der Luftansaugung im Schaltkasten Die Düsenstockeinheit mit Flammrohr ist an der vertikal stehenden Brennkammer montiert. Beide Funktionseinheiten sind mittels Versorgungsleitungen für Luft, Brennstoff sowie Zünd- und Überwachungsorganen miteinander verbunden. -
Page 7: Anschlüsse
5. Anschlüsse Stromanschluss Das Gerät wird mit 230V Wechselstrom, 50 Hz betrieben. Der K 220 wird über ein 2,5 m langes Kabel mit Schukostecker betrieben. Der Anschluss darf nur an solche Netze erfolgen, die mit einer Sicherung von minimal 10 A abgesichert sind. Längere Zuleitungen sollten mindestens 3 x 2,5 mm ²... -
Page 8: Inbetriebnahme
Mobile Warmlufterzeuger Typ K 220 6. Inbetriebnahme Heizen 1. Anschluss zu den Ölversorgungsleitungen über den Vor- und Rücklaufanschluss am Gerät herstellen. 2. Netzstecker in geeignete Netzdose stecken. 3. Falls nach Bauordnung erforderlich, Schornsteinanschluss herstellen, sonst 1 m Rauchrohr mit Regenhaube. -
Page 9: Aufstellungsrichtlinien
7. Aufstellungsrichtlinien Aufstellvorschriften Bei der Aufstellung von ortsveränderlichen WLE mit geschlossener Brennkammer sind grundsätzlich die jeweiligen örtlichen Bau-, Brandschutz- und Berufsgenossenschafts- vorschriften einzuhalten Aufstellorte Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-Luft- oder Staub- Luft-Gemische auftreten können (z.B. Tankstellen, Lackierereien usw.). Fußböden und Decken müssen feuerhemmend sein. -
Page 10: Wartung
Werte kontrolliert werden. (Nur vom Fachmann durchzuführen). 4. Nur Originalersatzteile verwenden. Zur Reinigung des Wärmetauschers beim K 220 sind 3 Öffnungen vorgesehen. Eine befindet sich am Abgasstutzen, sie kann nach Abnahme des Haubenbleches und nach Lösen der Verschraubungen des Flansches geöffnet werden. Die zweite und dritte Reinigungsöffnung befindet sich ausblasseitig und ansaugseitig am Wärmetauscher. -
Page 11: Fehlersuche Und -Behebung
9. Fehlersuche und -behebung Problem mögliche Ursache Lösung Brenner läuft nicht Kein Strom Mit Phasenprüfer oder Lampe prüfen, Hauptschalter einschalten, Sicherung auswechseln, Zuleitung auf lose Kontakte untersuchen. Bei Betrieb ohne Raumthermostat: prüfen, Kappe Raumthermostatanschluss vorhanden ist, da Heizer ohne Kappe nicht anläuft, ggf. - Page 12 Mobile Warmlufterzeuger Typ K 220 Problem mögliche Ursache Lösung Brenner läuft an, geht Öltank leer Öl nachfüllen aber auf Störung, rote Ölleitung nicht angeschlossen oder Leitung bzw. Haupthahn prüfen Signalleuchte „Störung Haupthahn geschlossen Brenner“ leuchtet Ölfilter verschmutzt Düsenfilter, Pumpenfilter, Vorfilter reinigen, evtl.
- Page 13 Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden. Bitte lassen Sie Reparaturarbeiten der Elektro- Gas- und Ölanschlüsse für WLE nur von Servicepartnern der Firma HEYLO durchführen. Außerbetriebnahme und Entsorgung des Gerätes Das Gerät ist für langjährigen Betrieb ausgelegt.
-
Page 14: Schaltplan
Mobile Warmlufterzeuger Typ K 220 10. Schaltplan (1) - Page 15 Schaltplan (2)
- Page 16 Mobile Warmlufterzeuger Typ K 220 Schaltplan (3)
-
Page 17: Ersatzteilliste
11. Ersatzteilliste für K 220 (Art.-Nr. 1101684) ab Geräte-Nr. 220/011 Pos. HEYLO Artikelnr. Bezeichnung 1309060 Wärmetauscher komplett K220 1309167 Dichtungen Reinigungsdeckel Sammler 2 (li+re von d. Rolle in m) 1309305 u. 06 Dichtungen Reinigungsdeckel Sammler 1 (von d. Rolle in m) 1309286 Achse kompl. - Page 18 Mobile Warmlufterzeuger Typ K 220 Bild – Ansicht K220...
- Page 19 Bild – Ansicht K220 21 51...
-
Page 20: Brennereinstellung
Mobile Warmlufterzeuger Typ K 220 12. Brennereinstellung Hinweis: Um das Stauscheibenstocksystem (1) einzustellen, lösen Sie die Schraube (3). Und um das Elektrodensystem (2) einzustellen, lösen Sie die Schraube (4). Gerät Heizleistung Düse Pumpen- Luftklappen- Brennerkopf- Brennertyp druck einstellung einstellung 3,25 Gph 45° B... -
Page 21: Ersatzteile Ölbrenner
13. Ersatzteilliste Ölbrenner RG 5 D (Art.-Nr. 1230144) - Page 22 Mobile Warmlufterzeuger Typ K 220 Ersatzteilliste Ölbrenner Pos. Code Bezeichnung 3008558 Verkleidung 3001168 Steuergerät 550SE 3007396 Schmelzsicherung 3008564 Duckrohr 3008563 Druckrohr 3007465 Zündkabel 3008562 Deckel 3007458 Schauglas 3007492 Fotowiderstand 3008561 Tragbügel und Schraube 3007495 Elektrodesystem 3008559 Stauscheibe 3008560 Düsenstock 3005813...
- Page 23 Fan-assisted air heaters with heat exchangers Type: K 30, K 30 T, K 50, K 80, K 120, K 160 eco, K 170, K 220 HEYLO GmbH, Im Finigen 9, 28832 Achim, declares that the machines described correspond to the EU Machinery Directive as far as safety and health requirements are concerned, in their design and in the construction type brought into use by us.
- Page 24 Mobile warm-air heaters Type K 220 Contents Page General information Technical Data Equipment Construction Mode of operation Connections Commissioning/starting up Installation Guidelines 30 – 31 Maintenance Troubleshooting 32 – 34 Wiring 35 – 37 Parts list 38 – 40 Burner adjustment Spare parts for oil burner 42 –...
-
Page 25: General Information
1. General information Equipment description The K220 lit with heating oil EL, is a compact fan-assisted air heater (WLE) that can be used in many ways and is easy to transport for heating and drying. It functions equally well with and without a chimney and, with its high heat capacity, it is compact and light, but still built as a robust device. -
Page 26: Technical Data
Mobile warm-air heaters Type K 220 2. Technical Data for the Model Series K K 220 Type K 30 K 30 T K 50 K 80 K 120 K 170 1st / 2nd level Item No. 1101605 1101610 1101584 1101600... -
Page 27: Equipment Construction
3. Equipment construction A ventilator and chromium-titanium combustion chamber with a heat exchanger and exhaust gas nozzle fitted in the housing. The oil burner is installed in the switch cabinet with its control units within the casing and above the air suction unit. The tuyere connection with the flame pipe is fitted on the vertically placed combustion chamber. -
Page 28: Connections
5. Connections Power supply connection The device is operated with 230V alternating current, 50 Hz. The K 220 is operated through a 2.5 m long cable with a three-pin plug. Power supply connection should only take place on networks that are secured with a fuse of a minimum of 10 A. Longer supply lines should have a cross section of at least 3 x 2.5 mm ²... -
Page 29: Commissioning/Starting Up
6. Commissioning/start up Heating 1. Connect the device to the oil supply lines through the flow connection and return port. 2. Plug in the mains plug in the appropriate mains supply socket. 3. If prescribed by the construction regulations, connect the chimney, else 1 m smoke tube with rain hood. -
Page 30: Installation Guidelines
Mobile warm-air heaters Type K 220 7. Installation guidelines Regulations for installation When installing mobile WLEs with closed combustion chambers, the respective local construction and fire protection regulations as well as regulations prescribed by professional associations must be adhered to, in principle. -
Page 31: Maintenance
4. Only use original spare parts. There are 3 openings on the K 220 to clean the heat exchanger. One is on the exhaust gas nozzle and can be opened by removing the hood and loosening the screws on the flange. The second and third openings for cleaning are on the blow-out and suctioning-in sides of the heat exchanger. -
Page 32: Troubleshooting
Mobile warm-air heaters Type K 220 9. Troubleshooting Problem Possible cause Solution Burner is not running No power supply Check with a voltage tester or lamp, turn on the main switch, change the fuse, check the supply line for loose contacts. - Page 33 Problem Possible cause Solution Burner starts up, but Oil tank is empty Fill up with oil indicates interference, Oil pipe is not connected or main Check pipeline and/or main tap red signal lamp “Burner tap is closed interference” lights up Oil filter is dirty Clean nozzle filter, pump filter, pre- filter, if necessary, change nozzle...
- Page 34 VBG 4. Please only get repair work to the electrical, gas and oil connections for fan-assisted air heaters done by HEYLO service partners. Placing the device out of operation and disposal The device is designed for long term operation.
-
Page 35: Wiring
10. Wiring (1) - Page 36 Mobile warm-air heaters Type K 220 Wiring (2)
- Page 37 Wiring (3)
-
Page 38: Parts List
Mobile warm-air heaters Type K 220 11. Parts list for K 220 (Item No. 1101684) from serial no. 220/011 Pos. HEYLO Item No. Description 1309060 Heat exchanger, complete K220 1309167 Gasket, cleaning lid, storage battery 2 (right + left) 1309305 + 06... - Page 39 Diagramm – View (1 K 220...
- Page 40 Mobile warm-air heaters Type K 220 Diagramm – View (2 K 220 21 51...
-
Page 41: Burner Adjustment
Burner head Device Nozzle Burner type output pressure setting setting 3,25 Gph 45° B Delavan K 220 Item No. 1630261 Stufe 1 155 kW 12.5 bar RG 5 D Drop Stop Delavan Item No. 16300261 1,5 Gph 60° B Delavan K 220 Item No. -
Page 42: Spare Parts For Oil Burner
Mobile warm-air heaters Type K 220 13. Parts list for the oil burner RG 5 D (Art.-Nr. 1230144) - Page 43 Parts list for the oil burner Pos. Code Description 3008558 Cover 3001168 Control Box 550SE 3007396 Fuse 3008564 Tube 3008563 Tube 3007465 High voltage lead 3008562 Cover 3007458 Viewing port 3007492 P.E. Cell 3008561 Bracket and screw 3007495 Electrode assembly 3008559 Diffuser disc 3008560...
- Page 44 Professional technology for construction heating, building drying, water damage restoration, ventilation and dust control. HEYLO bietet das komplette Programm für gutes Klima auf dem Bau: HEYLO provides the complete program of heaters, dehumidifiers, ventilators, filters and measuring devices on your construction site:...
