- Page 1 Mobile Warmlufterzeuger Mobile warm-air heaters Typenreihe K (Öl) Model series K (oil) K 120 Art.-Nr. / Item No. 1101625 Stand: 11/2010 ab Geräte-Nr. 120/006...
- Page 2 Warmlufterzeuger mit Wärmetauscher Typ: K 30, K 30 T, K 50, K 80, K 120, K 170, K 220 HEYLO Drying Solutions GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie von Maschinen entsprechen.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Seite Allgemeines Technische Daten Geräteaufbau Arbeitsweise Anschlüsse Inbetriebnahme Aufstellungsrichtlinien 9 – 10 Wartung Fehlersuche und -behebung 11 – 13 Schaltplan Ersatzteilliste 15 – 16 Brennereinstellung Ersatzteile Ölbrenner 18 - 19 ACHTUNG: Vor Inbetriebnahme unbedingt lesen! Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. -
Page 4: Allgemeines
Mobile Warmlufterzeuger Typ K 120 1. Allgemeines Gerätebeschreibung Der mit Heizöl EL befeuerte K120 ist ein kompakter, vielseitig verwendbarer, gut transportabler Warmlufterzeuger (WLE) für Heizung und Trocknung. Er arbeitet mit und ohne Schornsteinanschluss gleich gut und ist mit seiner großen Heizleistung kompakt, leicht und doch robust gebaut. -
Page 5: Technische Daten
2. Technische Daten der Typenreihe K K 220 K 30 K 30 T K 50 K 80 K 120 K 170 1. / 2. Stufe 1101610 Artikel-Nr. 1101605 1101584 1101600 1101625 1101683 1101684 Nennwärmebelastung (kW) 155 / 234 Nennheizleistung (kW) -
Page 6: Geräteaufbau
Mobile Warmlufterzeuger Typ K 120 3. Geräteaufbau Gehäuse, darin Ventilator und Chrom-Titanstahl-Brennkammer mit Wärmetauscher und Abgasstutzen. Der Ölbrenner sitzt mit seinen Steuereinheiten innerhalb der Verkleidung über der Luftansaugung im Schaltkasten Die Düsenstockeinheit mit Flammrohr ist an der vertikal stehenden Brennkammer montiert. Beide Funktionseinheiten sind mittels Versorgungsleitungen für Luft, Brennstoff sowie Zünd- und Überwachungsorganen miteinander verbunden. -
Page 7: Anschlüsse
5. Anschlüsse Stromanschluss Das Gerät wird mit 230V Wechselstrom, 50 Hz betrieben. Der K 120 wird über ein 2,5 m langes Kabel mit Schukostecker betrieben. Der Anschluss darf nur an solche Netze erfolgen, die mit einer Sicherung von minimal 10 A abgesichert sind. Längere Zuleitungen sollten mindestens 3 x 2,5 mm ²... -
Page 8: Inbetriebnahme
Mobile Warmlufterzeuger Typ K 120 6. Inbetriebnahme Heizen 1. Anschluss zu den Ölversorgungsleitungen über den Vor- und Rücklaufanschluss am Gerät herstellen. 2. Netzstecker in geeignete Netzdose stecken. 3. Falls nach Bauordnung erforderlich, Schornsteinanschluss herstellen, sonst 1 m Rauchrohr mit Regenhaube. -
Page 9: Aufstellungsrichtlinien
7. Aufstellungsrichtlinien Aufstellvorschriften Bei der Aufstellung von ortsveränderlichen WLE mit geschlossener Brennkammer sind grundsätzlich die jeweiligen örtlichen Bau-, Brandschutz- und Berufsgenossenschafts- vorschriften einzuhalten Aufstellorte Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-Luft- oder Staub- Luft-Gemische auftreten können (z.B. Tankstellen, Lackierereien usw.). Fußböden und Decken müssen feuerhemmend sein. -
Page 10: Wartung
Werte kontrolliert werden. (Nur vom Fachmann durchzuführen). 4. Nur Originalersatzteile verwenden. Zur Reinigung des Wärmetauschers beim K 120 sind 3 Öffnungen vorgesehen. Eine befindet sich am Abgasstutzen, sie kann nach Abnahme des Haubenbleches und nach Lösen der Verschraubungen des Flansches geöffnet werden. Die zweite und dritte Reinigungsöffnung befindet sich ausblasseitig und ansaugseitig am Wärmetauscher. -
Page 11: Fehlersuche Und -Behebung
9. Fehlersuche und -behebung Problem mögliche Ursache Lösung Brenner läuft nicht Kein Strom Mit Phasenprüfer oder Lampe prüfen, Hauptschalter einschalten, Sicherung auswechseln, Zuleitung auf lose Kontakte untersuchen. Bei Betrieb ohne Raumthermostat: prüfen, Kappe Raumthermostatanschluss vorhanden ist, da Heizer ohne Kappe nicht anläuft, ggf. Kappe aufsetzen (Kappe enthält... - Page 12 Mobile Warmlufterzeuger Typ K 120 Problem mögliche Ursache Lösung Brenner läuft an, geht Öltank leer Öl nachfüllen aber auf Störung Ölleitung nicht angeschlossen Leitung bzw. Haupthahn prüfen oder Haupthahn geschlossen Ölfilter verschmutzt Düsenfilter, Pumpenfilter, Vorfilter reinigen, evtl. Düse auswechseln Ölsaugleitung ist nicht dicht, Ölsaugleitung abdichten.
- Page 13 Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden. Bitte lassen Sie Reparaturarbeiten der Elektro- Gas- und Ölanschlüsse für WLE nur von Servicepartnern der Firma HEYLO durchführen. Außerbetriebnahme und Entsorgung des Gerätes Das Gerät ist für langjährigen Betrieb ausgelegt.
-
Page 14: Schaltplan
Mobile Warmlufterzeuger Typ K 120 10. Schaltplan... -
Page 15: Ersatzteilliste
11. Ersatzteilliste für K 120 (Art.-Nr. 1101625) ab Geräte-Nr. 120/006 HEYLO Pos. Bezeichnung Artikel-Nr. 1340067 Bügelschraube M12 1380708 Gummigriff (Handgriff) 1301987 Achse komplett 1650020 Rad V 400/25-75R 1650021 Starlockkappe Dm. 25 mm 1400206 Wechselstromnormmotor 0,75 kW 1651726 Axiallaufrad für K120... - Page 16 Mobile Warmlufterzeuger Typ K 120 Bild - Ansicht K 120...
-
Page 17: Brennereinstellung
Hinweis: Um das Stauscheibenstocksystem (1) einzustellen, lösen Sie die Schraube (3). Und um das Elektrodensystem (2) einzustellen, lösen Sie die Schraube (4). Pumpen- Luftklappen- Brennerkopf- Gerät Heizleistung Düse Brennertyp druck einstellung Einstellung 2,5 Gph 60° B Delavan K 120 110 kW 11,0 bar RG 3 H Art.-Nr. 1630252... -
Page 18: Ersatzteile Ölbrenner
Mobile Warmlufterzeuger Typ K 120 13. Ersatzteilliste Ölbrenner RG 3 (Art.-Nr. 1230133) - Page 19 Ersatzteilliste Ölbrenner Pos. Code Bezeichnung 3007771 R.B.L Pumpe 3007565 Magnetventil-Spule 3002496 Anschlusskabel Magnetventil 3002498 Druckrohr 3007162 O-Ring-Dichtung 3005719 Filtereinsatz Ölpumpe 3007566 Haltebügel mit Schraube 3001168 Steuergerät M0550 3020145 Verbindungssystem 3007642 Düsenstock-Flansch 3007458 Verschlussstopfen 3007492 Fotowiderstand 3000443 Pumpenkupplung 3007644 Düsenstockhalterung 3007651 Luftleitblech 3007466 Stauscheibenhalterung...
- Page 20 For equipment construction series: Fan-assisted air heaters with heat exchangers Type: K 30, K 30 T, K 50, K 80, K 120, K 170, K 220 HEYLO Drying Solutions GmbH, Im Finigen 9, 28832 Achim, declares that the machines described correspond to the EU Machinery Directive as far as safety and health requirements are concerned, in their design and in the construction type brought into use by us.
- Page 21 Contents Page General information Technical Data Equipment Construction Mode of operation Connections Commissioning/starting up Installation Guidelines 27 – 28 Maintenance Troubleshooting 29 – 31 Wiring Parts list 33 – 34 Burner adjustment Spare parts for oil burner 36 - 37 PLEASE NOTE: Please read without fail before starting up! Please observe the advice given in the operating instructions carefully.
-
Page 22: General Information

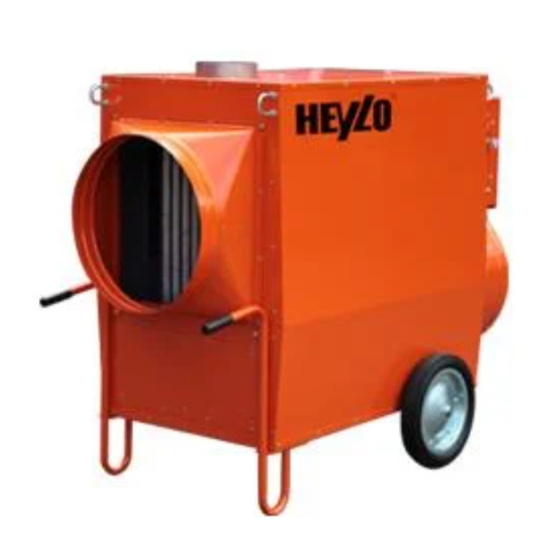

Mobile warm-air heaters Type K 120 1. General information Equipment description The K120 lit with heating oil EL, is a compact fan-assisted air heater (WLE) that can be used in many ways and is easy to transport for heating and drying. It functions equally well with and without a chimney and, with its high heat capacity, it is compact and light, but still built as a robust device. -
Page 23: Technical Data
2. Technical Data for the Model Series K K 220 Type K 30 K 30 T K 50 K 80 K 120 K 170 1st / 2nd level Item No. 1101605 1101610 1101584 1101600 1101625 1101683 1101684 Nominal heat load (kW) -
Page 24: Equipment Construction
Mobile warm-air heaters Type K 120 3. Equipment construction A ventilator and chromium-titanium combustion chamber with a heat exchanger and exhaust gas nozzle fitted in the housing. The oil burner is installed in the switch cabinet with its control units within the casing and above the air suction unit. The tuyere connection with the flame pipe is fitted on the vertically placed combustion chamber. -
Page 25: Connections
5. Connections Power supply connection The device is operated with 230V alternating current, 50 Hz. The K 120 is operated through a 2.5 m long cable with a three-pin plug. Power supply connection should only take place on networks that are secured with a fuse of a minimum of 10 A. Longer supply lines should have a cross section of at least 3 x 2.5 mm ²... -
Page 26: Commissioning/Starting Up
Mobile warm-air heaters Type K 120 6. Commissioning/start up Heating 1. Connect the device to the oil supply lines through the flow connection and return port. 2. Plug in the mains plug in the appropriate mains supply socket. 3. If prescribed by the construction regulations, connect the chimney, else 1 m smoke tube with rain hood. -
Page 27: Installation Guidelines
7. Installation guidelines Regulations for installation When installing mobile WLEs with closed combustion chambers, the respective local construction and fire protection regulations as well as regulations prescribed by professional associations must be adhered to, in principle. Installation locations The devices cannot be operated in places where ignitable air-gas or dust-air mixtures could occur (e.g. -
Page 28: Maintenance
4. Only use original spare parts. There are 3 openings on the K 120 to clean the heat exchanger. One is on the exhaust gas nozzle and can be opened by removing the hood and loosening the screws on the flange. The second and third openings for cleaning are on the blow-out and suctioning-in sides of the heat exchanger. -
Page 29: Troubleshooting
9. Troubleshooting Problem Possible cause Solution Burner is not running No power supply Check with a voltage tester or lamp, turn on the main switch, change the fuse, check the supply line for loose contacts. If device is being operated without room thermostat: check whether the cap of the room thermostat connection is on, since the heater... - Page 30 Mobile warm-air heaters Type K 120 Problem Possible cause Solution Burner starts up, but Oil tank is empty Fill up with oil then indicates malfunctioning Oil pipe is not connected or Check pipeline and/or main tap main tap is closed...
- Page 31 VBG 4. Please only get repair work to the electrical, gas and oil connections for fan-assisted air heaters done by HEYLO service partners. Placing the device out of operation and disposal The device is designed for long term operation.
-
Page 32: Wiring
Mobile warm-air heaters Type K 120 10. Wiring... -
Page 33: Parts List
11. Parts list for K 120 (Item No. 1101625) from serial no. 120/006 HEYLO Pos. Description Item No. 1340067 Stirrup bolt 1380705 Rubber handle 1301987 Complete axle 1650020 Wheel V 400/25-75R 1650021 Starlock cap Dm. 25 mm 1400206 Standard alternating current motor 0.75 kW... - Page 34 Mobile warm-air heaters Type K 120 Diagram - View K 120...
-
Page 35: Burner Adjustment
Please note: To set the system to stop the baffle plate (1), loosen the screw (3). To set the electrode system, loosen the screw (4). Heating Pump Air valve Burner head Device Nozzle Burner type output pressure setting setting 2.5 Gph 60° B K 120 Delavan 110 kW 11.0 bar RG 3 H Item No. 1630252... -
Page 36: Spare Parts For Oil Burner
Mobile warm-air heaters Type K 120 13. Parts list for the oil burner RG 3 (Item No. 1230133) - Page 37 Parts list for the oil burner Pos. Code Description 3007771 R.B.L. Pump 3007565 Coil 3002496 Needle valve lead 3002498 Tube 3007162 O-Ring 3005719 Filter 3007566 Shell and knob 3001168 Control Box M0550 3020145 Assembly connection 3007642 Cover 3007458 Viewing port 3007492 P.E.
- Page 38 Professional technology for construction heating, building drying, water damage restoration, ventilation and dust control. HEYLO bietet das komplette Programm für gutes Klima auf dem Bau: HEYLO provides the complete program of heaters, dehumidifiers, ventilators, filters and measuring devices on your construction site:...
