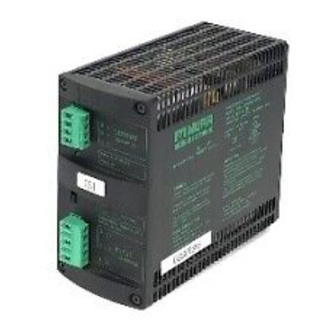

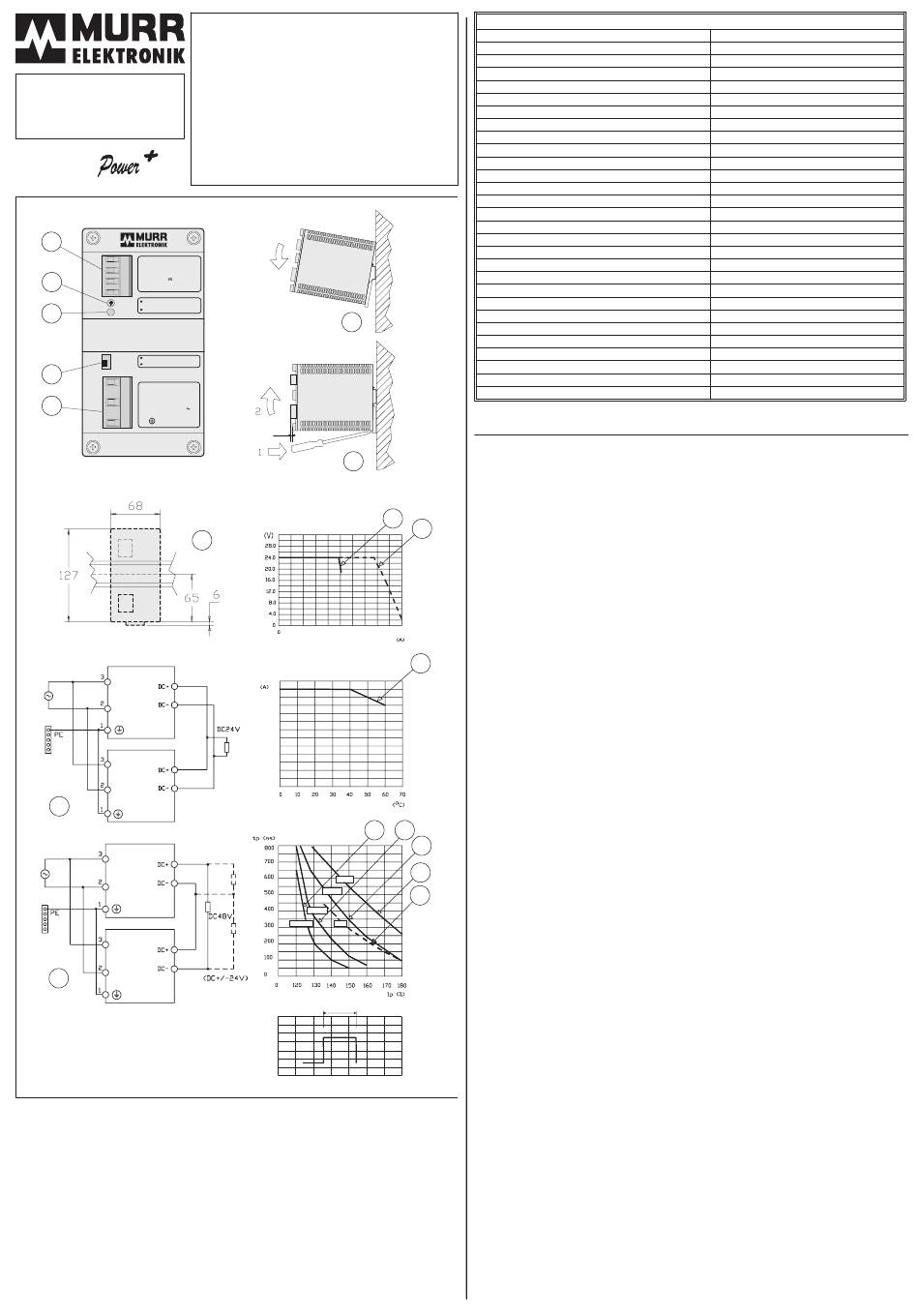

Murr Elektronik Power+ Series Operating Instructions Manual

MCS10-400/24
Art. Nr. 857726
BEDIENUNGSANLEITUNG
product of the series
1
+
7
+
6
OUTPUT OUTPUT
-
5
2 24V / 10A
-
4
Uout ADJ. 24-28 V
3 Uout OK
OFF
AUTORESTART
ON
4
SWITCH MODE POWER SUPPLY
ART. NO. 857726
3 L1
INPUT
5
2 L2
380-430V
1
AC400V
L1 6, 7
4, 5
L2
Art. Nr. 857726
L1
6, 7
4, 5
L2
17
Art. Nr. 857726
AC400V
L1
6, 7
4, 5
L2
Art. Nr. 857726
L1 6, 7
4, 5
L2
18
Art. Nr. 857726
(1) Allgemeines
Das Netzgerät enthält viele Besonderheiten, die bei Industrienetzgeräten zuvor nicht gegeben waren.
Es ist so konstruiert, daß es die üblichen Störfestigkeit im Industriebereich ausgleicht und die
Störaussendungen in Wohn- und Geschäftsbereichen garantiert.
Das Netzgerät hat die positive Eigenschaft, größere Anlauf- und Kurzschlußströme zu liefern, so daß
auch bestimmte Sicherungsautomaten auslösen.
Das Netzgerät enthält elektronische Schutzfunktionen für Überlast und beginnende Überhitzung.
ANMERKUNG: Das Gerät ist bestimmt für die Installation in einem Sternnetz, bei der die
Versorgungsspannung 380 - 430 VAC ist (Max. Spannung Leiter zur Erde 250 VAC).
Lesen Sie diese Bedienungsanleitung vor
Einbau und Gebrauch des Netzgerätes
aufmerksam durch, damit Sie die besonderen
Gebrauchseigenschaften des Netzgerätes
nutzen können. Das Netzgerät
Eigenschaften, die Ihnen
Zuverlässigkeit in Ihrem System verhelfen.
Bewahren Sie diese Anleitung für einen
möglichen späteren Gebrauch auf.
6
TA
7
8
5 10 15
12
10
8
6
4
2
0
12
Ib=0%
Ib=50%
Ib=80%
Ib=100%
start
t
p (ms)
I /(A)
I
p (%)
I
b (%)
(2) Technische Spezifikationen, Art. Nr. 857726
Nennspannung (L-L)
Eingangsspannungsbereich (L-L)
Nennspannung (L-N)
Eingangsspannungsbereich (L-N)
Nennfrequenz
enthält
Eingangsstrom, I
Einschaltstromrush
zu mehr
Wirkungsgrad, typ.
Leistungsfaktor typ.
Vorsicherung maximal (*)
Schutzklasse
Ausgangsspannung, einstellbar 24 - 28 VDC
Regelung
Regelung, dynamisch, typ.
Anlaufzeit
Netzausfallüberbrückungszeit
Ausgangsstrom, dauernd +60°C
Ausgangsstrom, dauernd +40°C
Überlaststrom
Kurzschluß, typisch 200 ms
Restwelligkeit
Überlastschutz / Überhitzungsschutz
Überspannungsauslöser, wenn "auto restart OFF"
Überstromauslöser (abbrechen)
Relative Feuchtigkeit
Betriebgstemperatur
Lagertemperatur
Gehäuseschutzklasse, Gehäuse, EN 60529
Abmessungen B x H x T x TA; Gewicht
(*) Verwenden Sie eine schnelle LISTED Sicherung für jeden Leitungsstrang der
Versorgungsspannung. Für Installationen ohne UL-Zulassung , eine dem Wert entsprechende
Sicherung oder Leitungsschutzschalter (B-Typ)
(3) Ausrüstung
[1] Ausgangsklemme:
Leistungsart
Starr
Flexibel
Flexibel mit Adernendhülse ohne/mit Kunststoffhülse
Abisolierlänge
9 Anzugsmoment:
[2] Ausgangsspannungseinstellpoti 24 - 28 VDC; wenn Ausgangsspannung >24 VDC eingestellt wird,
10
muss die Eingangsspannung entsprechend höher sein.
[3] Ausgang "OK"-LED grün
[4] Die Autorestart ON/OFF Funktion wird durch eine Brücke gewählt. Die Funktionswahl ist
frühestens 5 Minuten nach Trennung vom Netz auszuführen. Verwenden Sie zum Umsetzen des
Jumpers eine Flachzange. "OFF" bedeutet ein Abschalten des Gerätes, wenn es Überstrom,
Überspannung oder Überhitzung gibt. Neustart mit dem Abschalten des Gerätes für 2 Minuten. "ON"
bedeutet, dass das Gerät kontinuierlich neuzustarten versucht (werkseitig eingestellt).
[5] Eingangsklemme:
Leistungsart
Starr
20 25
Flexibel
Flexibel mit Adernendhülse ohne/mit Kunststoffhülse
Abisolierlänge
11
Anzugsmoment:
(4) Einbauart
Das Netzgerät muß so eingebaut werden, daß die Verlustwärme ungehindert abgeführt wird. Dadurch
verbessert sich die Gesamtzuverlässigkeit, und ein fehlerfreier Betrieb wird über einen längeren
Zeitraum gewährleistet. Die Kühlung des Netzgerätes erfolgt durch natürliche Luftzirkulation. Beim
Einbau ist möglichst viel Platz für die Luftzirkulation zu lassen. Der obere und der untere Abstand zu
den anderen Geräten muß mindestens 100 mm betragen. Der seitliche Abstand reihenbetriebener
Netzgeräte untereinander oder der seitliche Abstand zu wärmeentwickelnden Geräten muß mehr als
100 mm betragen. Der seitliche Abstand zu anderen Geräten muß >50 mm sein. Es ist zu beachten,
daß die Temperatur oberhalb der Geräte ca. 25°C höher ist als unterhalb. Als Umgebungstemperatur
der Geräte gilt die Temperatur direkt unterhalb des Gerätes. Ist die Luftzirkulation beschränkt, muß
zwangsbelüftet werden. Der Einbauplatz muß den Bedingungen der EN 60950-1 Punkt 4.7 und 4.6.1
genügen. Gehäuseschutzklasse IP 20 (EN 60529).
(5) Einbau, Befestigungslöcher [8]
13
Die Schiene muß so befestigt werden, daß sie sich beim Ein- oder Ausbau des Gerätes nicht verdreht.
14
Einbauanweisung [6], Ausbauanweisung [7].
(6) Inbetriebnahme
15
Das Netzgerät ist als solches gebrauchsfertig; siehe Anschlußmöglichkeiten im Anhang.
16
(7) Belastbarkeit
Das Netzgerät muß mit der Schiene horizontal eingebaut werden, damit eine ausreichende Kühlung
gewährleistet ist. Der Nennstrom des Netzgerätes beträgt 10 A, aber für den industriellen Einsatz
können größere Ströme ohne Beschädigung oder unnötiges Abschalten geliefert werden. Das
Diagramm [9] zeigt die typische Spannungs-/Strom- Kennlinie des Netzgerätes. Der abfallende Teil
des Diagrammes [9] zeigt die Strombegrenzung. Die unterbrochene Linie [10] zeigt das typische
Verhalten bei der kurzfristigen Belastungen. Diagramme von [12] bis [15] zeigen die typische
kurzfristigen Überlastbarkeit mit verschieden Grundbelastungen. Das Diagramm [16] zeigt die typische
kurzfristige Überlastbarkeit beim Einschalten des Gerätes. Diagramm [11] zeigt die Temperatur- /
Stromkurve des Netzgerätes.
(8) Parallelbetrieb [17]
Es ist möglich bis zu 5 Netzgeräte parallel zu schalten. Um eine gleichmäßige Stromaufteilung zu
erhalten, sind folgende Punkte einzuhalten.
1) Die Einzelspannungen der Netzgeräte sind genau aufeinander abzustimmen.
2) Die sekundärseitige Verdrahtung ist in Bezug auf Kabellänge und Querschnitt bis zum
Verbindungspunkt identisch auszuführen.
t(ms)
Bei Parallelbetrieb muß die Netzspannung größer als 380 VAC sein.
(9) Reihenbetrieb [18]
Es ist möglich, zwei Netzgeräte in Reihe zu schalten, so daß entweder 48 VDC oder ±24 VDC zur
Verfügung stehen.
(10) Ausgangskurzschluß-Schutz
Zur ausgangsseitigen Stromüberwachung bis zu 28 VDC empfehlen wir die Lastkreiskontrolle "MICO".
Bsp: Mico 4.10 Art. Nr. 9000-41034-0401000.
Weitere Varianten: Auf Anfrage oder im Internet unter: www.murrelektronik.com
Für höhere Ausgangspannungen
Sicherungsautomaten,
ABB-STOTZ-Sicherungsautomaten auslösen:
Änderungen vorbehalten.
e . 1,6 A
0->100%, 5% 1 ms / 100%->5%, 5% 1 ms
15A / 50 ms ohne Spannungseinbruch
0,4 - 0,5 Nm / 5 - 7 lb.
0,4 - 0,5 Nm / 5 - 7 lb.
(Reihenschaltung)
kann das Netzgerät
- S201-C2A
- S201-Z4A
V1.4
2 x 380 - 430 VAC
2 x 340 - 470 VAC
2 x 220 - 250 VAC
2 x 200 - 270 VAC
50/60 Hz ±6%
/ 400 VAC und 24 VDC / 10 A
rms
< 22 A / 400 VAC nach 1 ms
88% / 400 VAC und 24 VDC / 10 A
0,6 / 400 VAC und 24 VDC / 10 A
10 A
1
24 VDC
+/-1%
< 3 s
> 12 ms / 400 VAC und 24 VDC / 10 A
10 A
12 A
> 20 A
< 20 mV
rms
ja
> 28,5 VDC
> 12,4 A
yp.
5 - 95% , keine Kondensation
0°C - +60°C
-25°C - +85°C
IP 20
68 x 127 x 159 x 3 mm; 1,2 kg
1,5 - 2,5 mm² / 16 - 14 AWG
1,5 - 2,5 mm² / 16 - 14 AWG
1,5 mm² / 16 AWG
7 mm
1,5 - 2,5 mm² / 16 - 14 AWG
1,5 - 2,5 mm² / 16 - 14 AWG
1,5 mm² / 16 AWG
7 mm
oder beim Einsatz von Standard
bei Kurzschluß z.B. folgende
