MCS-A 4-110-240/30
Art. Nr. 85381
BEDIENUNGSANLEITUNG
product of the series

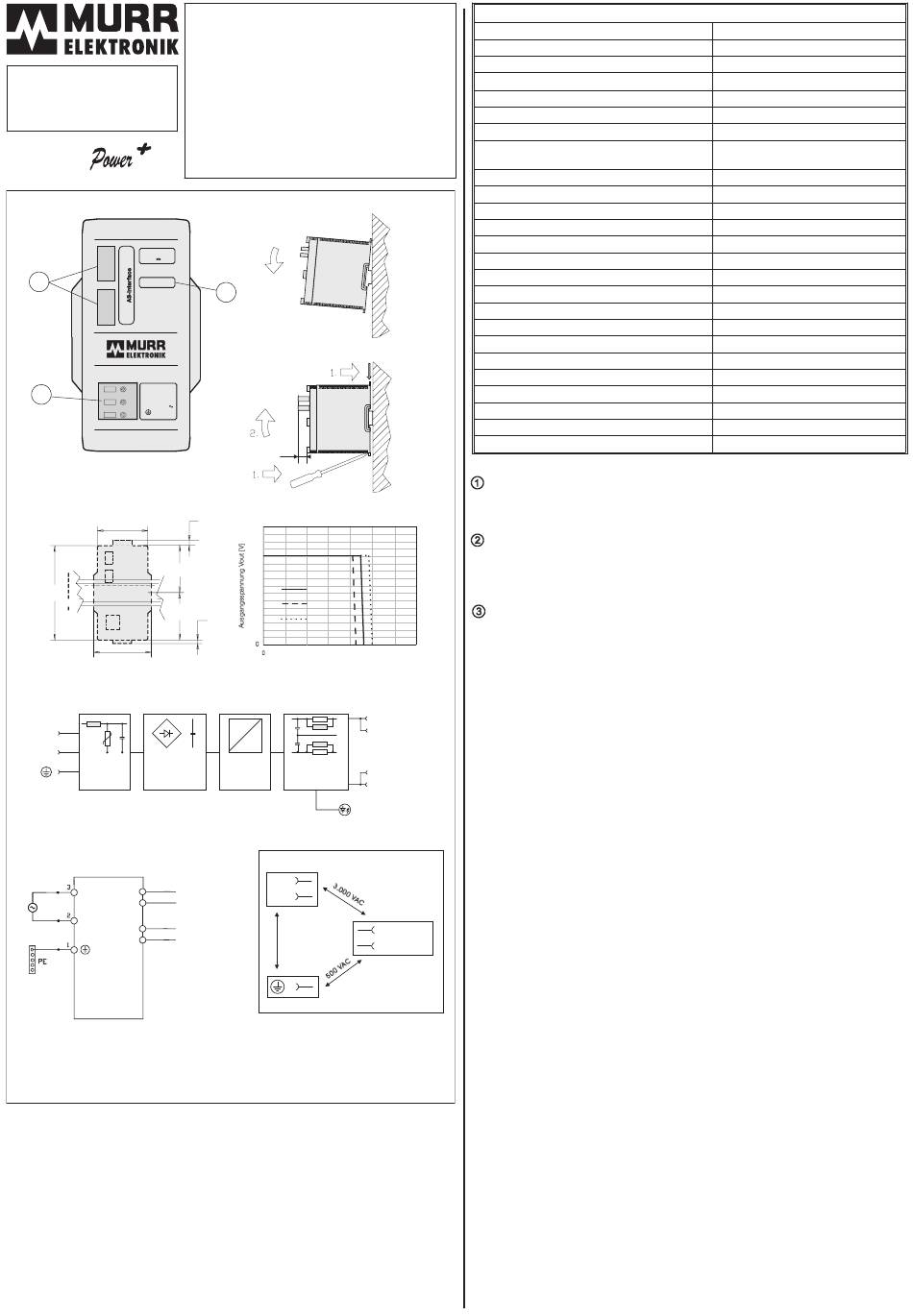

Anschlüsse / Anzeigen
OUTPUT OUTPUT
-
30,5V 30,5V / 4A / 4A
+
1
Uout OK Uout OK
-
+ +
SWI TCH MODE POWER SUPPLY SWITCH MODE POWER SUPPLY
ART. NO. 85381 ART. NO. 85381
2 3 L
INPUT INPUT
2 N
110-240V 110-240V
1
Abmessungen
54
58
115
57
62
Funktionsschaltbild
L
V
N
EMV Filter
gegen transiente
Störungen und Eingangsgleichrichter
Stromspitzen
und Siebkondensator
Inbetriebnahme
230 VAC
+
L
+
N
-
-
Art. Nr. 85381
Allgemeines

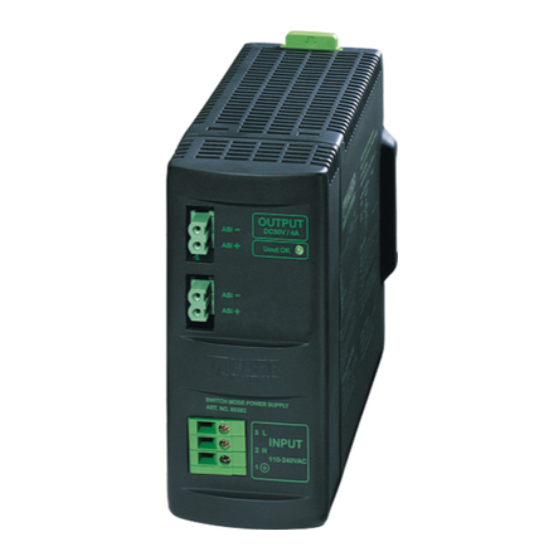

Das primärgetaktete AS-Interface Netzgerät der Baureihe MCS-A ist für die Montage auf
Tragschienen im Schaltschrank konzipiert.
Das für AS-Interface erforderliche Datenentkoppelnetzwerk ist integriert.
Dieses kompakte AS-Interface Netzgerät wurde nach internationalen Richtlinien ausgelegt
und lässt den Betrieb an allen weltweit üblichen Einphasenetzen zu.
Schutzfunktionen für Überlast und Überhitzung garantieren einen sichern Betrieb.
Lesen Sie diese Bedienungsanleitung vor
Einbau und Gebrauch des Netzgerätes
aufmerksam durch, damit Sie die besonderen
Gebrauchseigenschaften des Netzgerätes
nutzen können. Das Netzgerät
Eigenschaften, die Ihnen
Zuverlässigkeit in Ihrem System verhelfen.
Bewahren Sie diese Anleitung für einen
möglichen späteren Gebrauch auf.
Montage
3
Demontage
TA
Ausgangskennlinie / Überlastverhalten (40
5
35
30
25
20
typ.
15
min.
10
max.
2
5
1 2 3 4
Ausgangsstrom Iout [A]
DC DC
DC DC
DC / DC AS-Interface
Flyback-wandler Entkopplungsnetzwerk
Grüne LED
Isolationsdiagramm
L
N
AS-Interface
30,5 VDC
4 A
2.500 VAC
(2) Technische Spezifikationen, Art. Nr. 85381
Nennspannung
Eingangsspannungsbereich
Eingangsstrom, I
enthält Einschaltstromrush typ.
zu mehr
Wirkungsgrad, typ.
Leistungsfaktor typ.
Interne Sicherung F1:
Vorsicherung maximal 10 A
Schutzklasse
Ausgangsspannung
Regelung
Regelung, dynamisch, typ.
Anlaufzeit
Netzausfallüberbrückungszeit, typ.
Ausgangsnennstrom
Derating
Überlaststrom
Kurzschluß, typ. 120 ms
Restwelligkeit
Überlastschutz / Überhitzungsschutz
Relative Feuchtigkeit
Betriebstemperatur
Lagertemperatur
Gehäuseschutzklasse , Gehäuse, EN 60529
Abmessungen B x H x T x TA; Gewicht
Anschlüsse / Anzeigen
2 steckbare Federkraftklemmen für AS-Interface Ausgangsspannung
Starr
)
Flexibel
°
C
Abisolierlänge
Schraubklemme für Eingangsspannung
Starr
Flexibel
Abisolierlänge
Anzugsmoment:
Ausgangsspannung "OK" - LED grün
Einbau in den Schaltschrank
Das Netzgerät muss senkrecht eingebaut werden, damit die Verlustwärme ungehindert
5 6 7
abgeführt wird. Die Kühlung des Netzgerätes erfolgt durch natürliche Luftzirkulation.
Es ist zu beachten, dass die Temperatur oberhalb der Geräte ca. 25°C höher ist als
unterhalb. Ist die Luftzirkulation beschränkt, muss zwangsbelüftet werden. Der
Einbauplatz muss den Bedingungen der EN 60950-1 Punkt 4.7 und 4.6.1 genügen.
Wenn zwei oder drei baugleiche Netzgeräte nebeneinander eingebaut werden ist es
+
AS-Interface AS-Interface
empfehlenswert den max. Laststrom um 5 - 10% zu verringern.
+
AS-Interface AS-Interface
Montage / Demontage
Die Geräte sind für die anwenderfreundliche Tragschienenmontage ausgelegt. Die
-
Montage erfolgt durch Einhängen in die Tragschiene, mit leichten Druck nach unten
AS-Interface AS-Interface
-
rastet das Netzgerät ein. Die Demontage kann sowohl mit einem Schraubendreher von
AS-Interface AS-Interface
unten als auch durch Druck auf den Entriegelungsmechanismus von oben erfolgen
AS-Interface ok AS-Interface ok
(siehe Abb.).
Inbetriebnahme
Das Gerät darf nur durch entsprechendes Fachpersonal angeschlossen und in Betrieb
genommen werden. Die Anschlüsse sind entsprechend der Abbildung „Inbetriebnahme"
vorzunehmen.
Ausgangskurzschluß-Schutz
Das Netzgerät kann bei Kurzschluß z.B. folgende ABB-STOTZ- Sicherungsautomaten
auslösen:
+
AS-Interface AS-Interface
-
AS-Interface AS-Interface
Änderungen vorbehalten.
1,95 A
e .
84% / 110 VAC - 87% / 240 VAC
0,76 / 110 VAC - 0,62 / 230 VAC
(UL listed Bussmann Typ. AGC-10A oder
Littelfuse No. 314 010) oder ABB S201-B10A
0->100%, 5% 1ms/100%-> 5% 5% 1ms
< 2,8 s / 100 VAC - < 1,6 s / 240 VAC
> 16ms / 110 VAC - > 90ms / 230 VAC
6 A / 50 ms ohne Spannungseinbruch
62 x 115 x 147 x 16 mm; 0,6 kg
(0,7) 1,5 - 2,5 mm² / 16 - 14 AWG
(0,7) 1,5 - 2,5 mm² / 16 - 14 AWG
7 mm
1,0 - 2,5 mm² / 17 - 14 AWG
1,0 - 2,5 mm² / 17 - 14 AWG
9 mm
0,4 - 0,5 Nm / 5 - 7 lb. in.
-S201-Z1,6 A.
V1.4
110 - 240 VAC 50/60 Hz
95 - 265 VAC 50/60 Hz
/110 VAC - 1,12 A /240 VAC
rms rms
≤ 30 A / 230 VAC nach 1 ms
6,3 A 250 V Littelfuse
1
30,5 VDC
+2% / -2%
4 A (40°C); 3,4 A (55°C)
ab +40°C: - 1%/K
25 A / 230 VAC
< 20 mV
rms
ja
5 - 95% , keine Kondensation
-10°C - +55°C
-25°C - +85°C
IP 20
