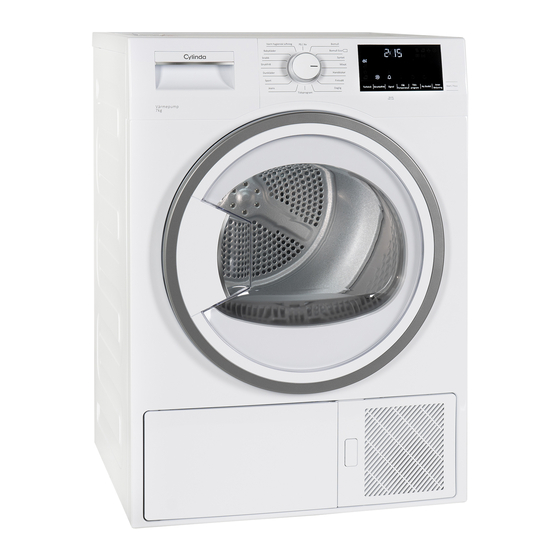

TVP 5471X

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TVP 5471X and is the answer not in the manual?

Questions and answers

Related Manuals for Cylinda TVP 5471X

Summary of Contents for Cylinda TVP 5471X

  • Page 1 TVP 5471X...
  • Page 2 Vänligen läs den här användarmanualen först! VARNING! Kära kund, Tack för att du har valt en Cylinda produkt. • Warning against scalding hazard. Vi hoppas att din produkt, som tillverkats med hög kvalité och teknik, kommer ge dig de bästa resultaten.

  • Page 3: Viktiga Instruktioner För Säkerhet Och Miljö

    1 Viktiga instruktioner för säkerhet och miljö Den här delen innehåller För produkter med ångfunktion: säkerhetsinstruktioner som hjälper VARNING! till att skydda ifrån personskador och egendomsskador. Underlåtelse • Rengör aldrig torken genom att följa dessa instruktioner kommer att spola vatten på den! Det att häva alla garantier.
  • Page 4 FARA! VARNING! • Anslut torken till ett jordat uttag • Apparaten får inte strömföras via en som skyddas av en säkring med, extern kopplingsanordning, såsom ett på märkplattan, angivet värde. en timer, eller vara ansluten till en Jordningsinstallationen ska utföras krets som regelbundet slås på...
  • Page 5 FARA! FARA! Saker att ta hänsyn till av Saker såsom tändare, tändstickor, brandriskskäl: mynt, metalldelar, nålar m.m. kan skada trumman eller leda till Nedan angivna tvätt eller förmål får funktionsproblem. inte torkas i torken med hänsyn till Kontrollera därför all tvätt som du brandrisken.

  • Page 6: Avsedd Användning

    1.3 Avsedd användning VARNING! • Torken har utformats för hemmabruk. Den är inte lämplig till kommersiellt bruk och • Försök inte reparera torken själv. får inte användas utanför sitt avsedda Utför inte något reparationsarbete användningsområde. eller reservdelsbyte på produkten, • Använd torken, endast till att torka tvätt även om du vet eller har som är märkt för torkning.

  • Page 7: Teknisk Specifikation

    1.5 I enlighet med WEEE- 1.8 Teknisk specifikation bestämmelser och avyttring av avfallsprodukter Den här produkten gäller under EU Höjd (justerbar) 84,6 cm / 86,6 cm* WEEE-direktivet (2012/19/EU). Den här produkten är försedd med Bredd 59,7 cm en klassificeringssymbol för Djup 58,9 cm avfallshantering av elektriskt och...

  • Page 8: Installation

    2 Din torktumlare 3 Installation Innan du ringer närmaste serviceverkstad 2.1 Översikt för installation av torken, säkerställ att den elektriska installationen och vattenutloppet är lämpligt i enlighet med användarmanualen.Om dessa inte är passande, kontakta en utbildad elektriker och tekniker för att utföra nödvändigt arbete.
  • Page 9 1-2 Dra slangen FARA! bakom torken för hand, för att koppla bort den • Placera inte torken på strömkabeln. ifrån där den *Ignorera följande varning om din anslutits. Använd inte verktyg för att produkts system inte innehåller R290 ta bort slangen. FARA! 3 Anslut änden av utloppsslangen som kommer med torken, till anslutningspunkten du...
  • Page 10 3.6 Ljudvarningar • Det är normalt att höra metalliska ljud ifrån kompressorn ibland under drift. • Vattensamling under driften pumpas till vattentanken. Det är normalt att höra pumpljud under den här processen. 3.7 Byta belysningen In ca se an illumination lamp is used in your laundry dryer.To change the Bulb/LED used for illumination of your tumble dryer, call your Authorized Service.
  • Page 11 4 Förberedelse • För modeller med kondensor: rengör kondensorn en gång i månaden eller efter var 30 körning regelbundet. 4.1 Tvätt som passar att torka i • För modeller med värmepumpenhet: torken Rengör filterlådan periodiskt när ludd Följ alltid instruktionerna som anges på synligt har ackumulerats eller när plaggets tvättråd.
  • Page 12 5 Köra produkten 5.1 Kontrollpanel 1 På/Av/programval knapp 5.Tid programvalsknapp. 2 Start/vilo-knapp 6. Val av knapp för låg temperatur. 3.Trumljusknapp. 7.Läsbar varning och väljarknapp för barnlås 4.Knappen för val av tid. 8.Knacka urvalsknappen. 9. Val av knapp för torrhetsnivå. 5.2 Symboler Filtren Hela Filtråd /...
  • Page 13 5.4 Programval och konsumtionstabell Program Programbeskrivning Du kan torka värmeresistenta bomullstextilier med denna cykel. Torkningsinställning, som Bomull 1000 passar tvättens tjocklek och torkningsgrad ska väljas. Tunna bomullstextiler torkas så ekonomiskt som Bomull Eco 1000 möjligt. Du kan torka syntettextilier med denna cykel. Syntet Torkningsinställning, som passar tvättens torkningsgrad ska väljas.
  • Page 14 Du kan torka din fjäder- eller fiberfyllda textilier som kan torkas enligt tvättsymbolrna i som ett Dunkläder enda tvättstycke. Du kan torka stora täcken, kuddar eller kappor som ett tvättstycke. Torka dina kläder som jackor och kappor ut och in. Skjortor torkas på...
  • Page 15 5.5 Extrafunktioner OBS! Torrhetsnivå • Du kan lägga till eller ta bort tvätt under Torrhetsnivå knappen används för att tidsfördröjningen. Tiden på displayen anpassa till önskad torrhet. Programtiden kan är den totala tiden för torktiden samt förändras beroende på val av inställning. sluttiden.

  • Page 16: Program Selection

    5.8 Barnspärr • Öppna luckan i Vila-läge och stäng dörren efter att du lagt till eller tagit ur tvätt. Torktumlaren har en barnspärr som förhindrar maskinens programflöde ifrån att påverkas • Tryck på Start/Vila-knappen för att starta när knapparna trycks på under drift. När det programmet.
  • Page 17 5.11 Programslut När programmet är avslutat slås lysdioderna för slut/skrynkla förebyggande och fiberfilterrengöring Varning på programuppföljning indikatorn på. Lastluckan kan öppnas och torkmaskinen är klar för en annan drift. Slå På/Av/programvalsknappen till På-/Av-läge för att stänga av torkmaskinen. OBS! • Om läget För att förebygga rynkor är aktivt och tvätten inte tas bort efter att programmet är klart aktiveras funktionen...

  • Page 18: Underhåll Och Rengöring

    6 Underhåll och rengöring 6.1 Rengöring av luddfilter/ luckans inre yta De hårstrån och fibrer som är separerade ifrån tvätten under torkningsprocessen samlas upp av luddfiltret. • Rengör båda filtrena under vatten som ringer i motsatt riktning för fiberansamlingen, eller med en mjuk borste. Torka filtret innan du placerar det i springan igen.
  • Page 19 6.2 Rengöra sensorerna För attt tömma vattentanken: 1. Ta bort vattentanken i lådan eller behållaren Det finns försiktigt. fuktighetssensorer i torken som läser av om tvätten är torr eller inte. För att rengöra sensorer: 2. Töm vattnet ifrån tanken. • Öppna torktumlarens lucka.
  • Page 20 • Efter att rengöringsprocessen genomförts placerar man luckan för luftcirkulationen på sin plats, flyttar haspen för att stänga den, och stänger sedan golvlisten. VARNING! • Du kan rengöra för hand om du använder skyddshandskar. Försök inte att rengöra med bara händer. Förångarens flänsar kan skada händerna.
  • Page 21 7 Felsökning Ljuset i torken startar inte. (I modeller med lampor) Torkningen tar för lång tid. Torkmaskinen kanske inte har startats med på/av-knappen. Fiberfitlrets (inre och yttre filtret) porer kan ha täppts till. >>> >>> Kontrollera att torkmaskinen är på. Skölj fiberfiltret noggrant med varmt vatten och torka.
  • Page 22 PRODUCT FICHE Efterlevnad av kommissionens delegerade förordning (EU) Nr. 392/2012 Leverantörsnamn eller varumärke Cylinda TVP 5471X Modellnamn 7188235030 Vikt (kg) Luftventilerad Typ av torktumlare Kondensator Energiklass 277,8 Årlig energiförbrukning (kWh) Automatisk Typ av kontroll Inte automatisk 2,32 Energiförbrukning för standardbomullsprogram med full maskin (kWh) 1,26 Energiförbrukning för standardbomullsprogram med delvis fylld maskin (kWh)

  • Page 23: Please Read This User Manual First

    Please read this user manual first! Dear Customer, WARNING! Thank you for prefering a Cylinda product. We hope that your product which has been • Warning against scalding hazard. manufactured with high quality and technology will give you the best results. We advise you...

  • Page 24: Important Instructions For Safety And Environment

    1 Important instructions for safety and environment WARNING! NOTE Always have the installation and • This section contains safety repairing procedures carried instructions that will help protect out by the Authorized Service. from risk of personal injury or Manufacturer shall not be held property damage.

  • Page 25: Electrical Safety

    1.1.1 Electrical safety DANGER! DANGER! • Do not use extension cords, multi- • Electrical safety instructions plugs or adaptors to connect the should be followed while electrical dryer to power supply in order to connection is made during the decrease the risk of fire and electric installation.
  • Page 26 WARNING! DANGER! Never stop your dryer before the Points to be taken into programme completes. If you must consideration for fire hazard: do this, remove all laundry quickly Below specified laundry or items and lay them out to dissipate the must not be dried in the dryer heat.

  • Page 27: Mounting Over A Washing Machine

    1.2 Mounting over a washing machine WARNING! • A fixing device should be used between the two machines when installing the • Never attempt to repair the dryer dryer above a washing machine. The by yourself. Do not perform any fitting device must be installed by the repair or replacement procedures authorized service agent.

  • Page 28: Compliance With The Weee Regulation And Disposing Of The Waste Product

    1.8 Technical Specifications them tamper with the dryer. Use the child- proof lock in order to prevent the children to tamper with the dryer. Height (Min. / 84,6 cm / 86,6 cm* NOTE Max.) Child-proof lock is on the control panel. Width 59,7 cm (See Child lock)

  • Page 29: Your Dryer

    2 Your Dryer 3 Installation 2.1 Overview Before the calling the nearest Authorized Service for the installation of the dryer, ensure that electrical installation and water drain is appropriate referring to the user’s manual. If they are not suitable, contact a qualified electrician and technician to make necessary arrangements.

  • Page 30: Removing The Transportation Safety Assembly

    3.3 Connecting to the drain • The rear surface of the tumble dryer shall be placed against a wall. You can directly drain accumulated water through the water drain hose supplied with DANGER! the product instead of periodically draining the water collected in the water tank.

  • Page 31: Transportation Of The Dryer

    3.5 Transportation of the dryer Drain all water that has remained in the dryer. If direct water drain connection is made, then remove the hose connections. WARNING! • We recommend carrying the dryer in upright position. If it is not possible to carry the machine in the upright position, we recommend carrying it by tilting towards the right side when looked from...

  • Page 32: Laundry Not Suitable For Drying In The Dryer

    4 Preparation the condenser once in a month or after every 30 operations regularly. 4.1 Laundry suitable for drying in the • Clean the filter periodically.Read the Maintenance and cleaning of filters for dryer detalied information. Always obey the instructions given on the garment tags.

  • Page 33: Preparation Of Drying Machine

    5 Running the product 5.1 Control Panel 1.On/Off/Program Selection button. 6.Low temperature selection button. 2.Start / Stand-by button. 7.Audible warning and child lock selection button. 3.Drum light button. 8.Wrinkle prevention selection button. 4.End time selection button. 9. Dryness level selection button. 5.Time program selection button.

  • Page 34: Program Selection And Consumption Chart

    5.4 Program selection and consumption chart Programmes Programme Description You can dry your heat-resistant cotton textiles with this programme. A drying Cottons setting suitable for the thickness of the 1000 products to be dried and the desired level of dryness should be selected. It dries single layer, casual cotton textiles Cottons Eco 1000...
  • Page 35 You can dry your feather or fibre filled textile that bears can be dried in drier label as a single piece of laundry. You can Bedding/Feather dry double duvet, pillow or coats as single piece of laundry. Dry your cloths such as coats and jackets turned inside out.
  • Page 36 5.5 Auxiliary functions NOTE! Dryness level Dryness level button is used for adjusting • You can add or remove laundry within to desired dryness. Program time may change end time. Displayed time is the sum depending on the selection. of normal drying time and end time. End Time LED turns off at the end of NOTE! countdown, the drying starts and the...

  • Page 37: Starting The Program

    5.7 Starting the program 5.9 Changing the program after it is started Press the Start/Stand-by button to start the program. You can change the program you selected to Start/Stand-by and Drying indicators turn on to dry your laundry with a different program after show that program started.

  • Page 38: Cancelling The Program

    WARNING ! • Do not touch the inner surface of the drum while adding or removing clothes during a continuing program. The drum surface is hot. 5.10 Cancelling the program If you want to cancel the program and terminate the drying operation for any reason after the drying machine starts running, turn the On/Off/Program Selection button;...

  • Page 39: Maintenance And Cleaning

    6 Maintenance and cleaning • Clean both filters under water running in reverse direction of fibre accumulation or with a soft brush. Dry the filter before 6.1 Loading Door Inner Surface placing it back. The hair and fibres that are separated from the laundry during drying process is collected by the Fibre Filter.

  • Page 40: Draining The Water Tank

    • If there is lint accumulation in the funnel NOTE of the water tank, clean it under running water. • Clean metal surfaces of the sensors 4 • Place the water tank into its seat. times a year. • Do not use metal tools when cleaning NOTE metal surfaces of the sensors.
  • Page 41 WARNING! • You can clean by hand, provided you wear protective gloves. Do not try to clean with bare hands. Evaporator fins may damage your hands. • Cleaning by left to right movements may damage the evaporator fins. This may lead to drying issues.

  • Page 42: Troubleshooting

    7 Troubleshooting Water tank warning symbol is on/flashing. Water tank may be full. >>> Empty the water tank. Water discharge hose might have collapsed. >>> If the Drying operation takes too long. product is connected directly to the water drain check the Fibre filter (interior and exterior filter) pores may be clogged.
  • Page 43 PRODUCT FICHE Complying Commission Delegated Regulation (EU) No 392/2012 Cylinda Supplier name or trademark TVP 5471X Model name 7188235030 Rated capacity (kg) Air Vented Type of Tumble Dryer Condenser Energy efficiency class 277,8 Annual Energy Consumption (kWh) Automatic Type of Control...
