Pantron ISM-1800 Operating Instructions

Bedienungsanleitung

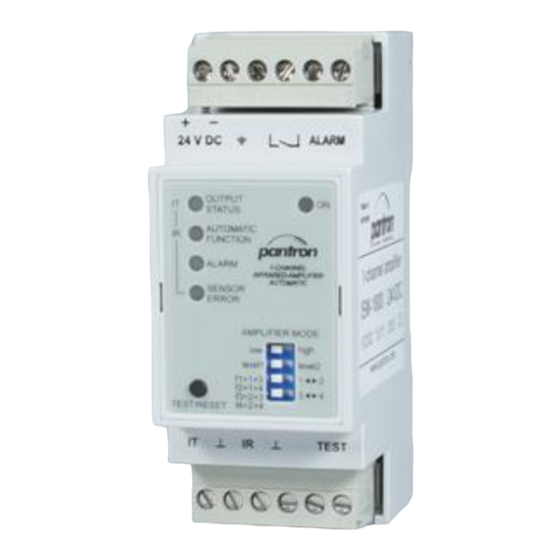

1-Kanal Lichtschrankenverstärker
ISM-1800
Sicherheitshinweise
Der Einsatz von Infrarot-Verstärkern ISM... ist nicht zulässig für Anwendungen,
bei denen die Sicherheit von Personen von der Gerätefunktion abhängig ist.
Der Betreiber des übergeordneten Systems, z.B. einer Maschinenanlage,
ist für die Einhaltung der nationalen und internationalen Sicherheits- und
Unfallverhütungsvorschriften verantwortlich.
• Einleitung
Die Lichtschrankenverstärker werden zur Erkennung von Objekten in Maschinen oder
Produktionsanlagen eingesetzt. Sie bilden in Verbindung mit einem Infrarotsender IT...
und Infrarotempfänger IR... (nicht im Lieferumfang) eine leistungsstarke Lichtschranke
und sind einsetzbar in Bereichen mit hoher Reichweite oder Verschmutzung.
• Arbeitsweise
Das ISM-1800 ist ein 1-Kanal Verstärker mit automatischer Verstärkungseinstellung,
abgestuft in 4 Verstärkungspegel.
Der Verstärker arbeitet mit moduliertem Infrarotlicht, wodurch eine hohe Sicherheit
gegen Fremdlicht erreicht wird. Die Schaltung ist so ausgelegt, daß nur Signale richtiger
Frequenz und Phasenlage erkannt werden. Dadurch ist eine Beeinflussung durch
andere Lichtschranken nahezu ausgeschlossen. Für zusätzliche Sicherheit sorgt die
Möglichkeit, zwischen 4 verschiedenen Sendefrequenzen zu wählen.
• Installation
Der Verstärker darf senkrecht und waagerecht auf eine Tragschiene (EN 60715)
montiert werden. Geräte, die schädliche Wärme abgeben, sind in einem Abstand von
min. 20 mm zu platzieren (Betriebstemperatur: -25 °C ... +50°C). Für den elektrischen
Anschluss ist oben und unten ein Abstand von mindestens 15 mm zu anderen Teilen
einzuhalten. Die Betriebsspannung des Verstärkers beträgt 24 V DC ± 20 %.

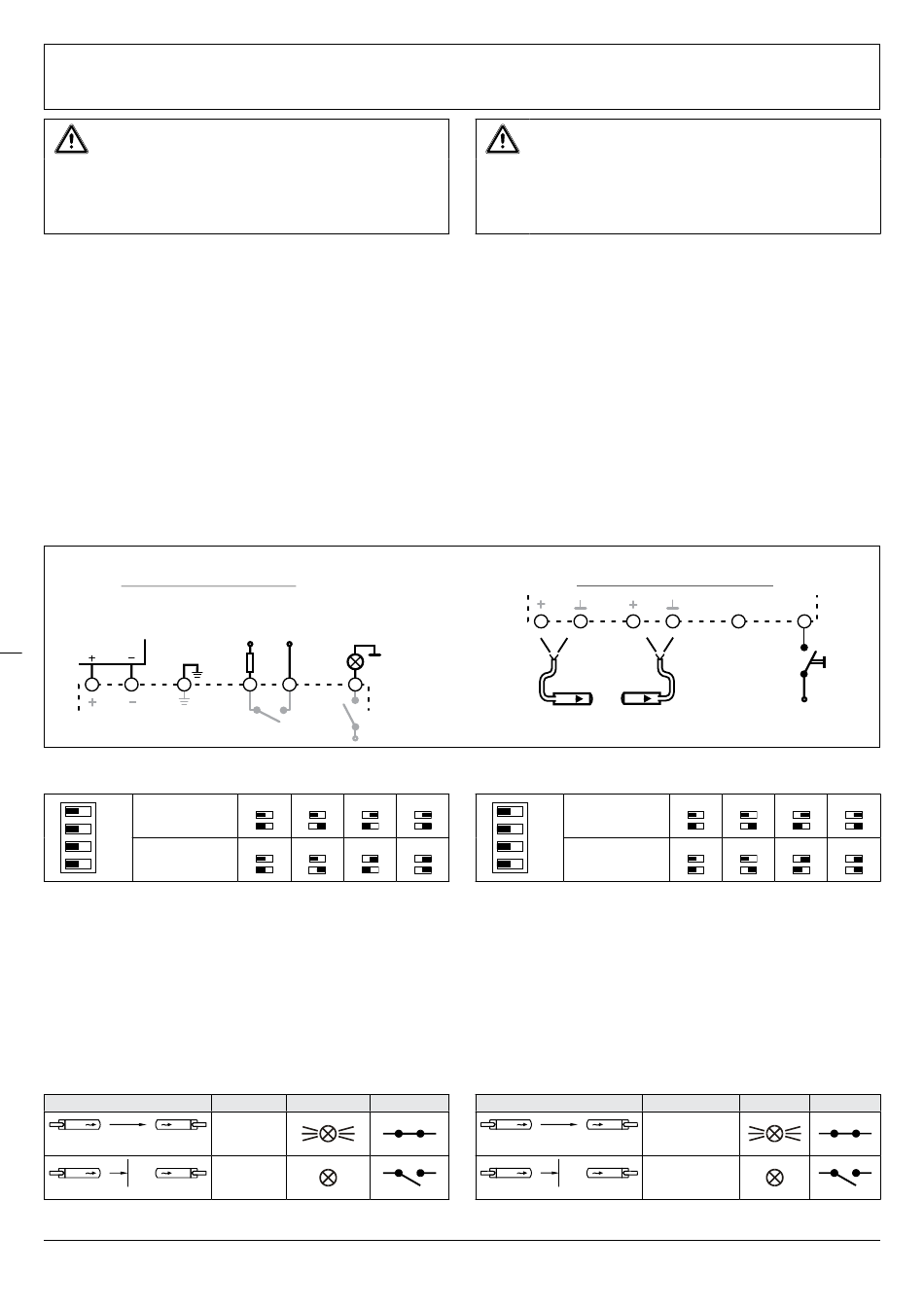

• Anschlussschema / Wiring diagram
obere Anschlüsse / top connections
Betriebsspannung
Power supply
24 V DC ± 20%
Erde
Earth
1 2 2 3
• DIP-Schalter Einstellung
S1
Grundleistung
S2
S3
Sendefrequenz
S4
Tabelle: DIP-Schalter
– Grundleistung S1 - S2
Die Grundleistung gibt an, ob eine hohe (H1, H2) oder nur eine niedrige (L1, L2)
Sendeleistung zur Verfügung steht.
– Sendefrequenz S3 - S4
Bei der Montage mehrerer Sensoren dicht nebeneinander, ist ein Betrieb der Verstärker
bei verschiedenen Sendefrequenzen noch möglich. Jeder Verstärker wertet nur das
Signal mit der eigenen Sendefrequenz aus.
– Schaltverhalten - Hellschaltung
Das Schaltverhalten ist die Zuordnung zwischen Ausgangszustands und
Eingangszustand (Sicht bzw. Unterbrechung der Lichtschranke), bei diesem Gerät
nur Hellschaltung. Siehe Tabelle: Schaltlogik.
Sichtverbindung Schaltfunktion
Sender Empfänger
Transmitter Receiver
Sender Empfänger
Transmitter Receiver
Tabelle: Schaltlogik
OI140308DE/EN
Schaltausgang Alarmausgang
Switching output Alarm output
60 V / 100 mA
24 V / 100 mA
Last
load
5
4 6
24V DC
L1 L2 H1
3,5 kHz 3,9 kHz 4,2 kHz
Zustandsanzeige Schaltausgang
hell
hell
Alle technischen Angaben beziehen sich auf den Stand 12/2015. Änderungen bleiben vorbehalten.
All technical specifications refer to the state of the art 12/2015. They are subject to modifications.
Operating Instructions
1-channel light barrier amplifier
ISM-1800
Safety instructions
The operation of infrared amplifier ISM... is not authorized for applications
where the safety of a person depends on the function of the device.
The operator of the higher-level overall system, e.g. a machine installation,
is responsible for complying with the national and international safety and
accident prevention regulations which apply to the specific use.
• Introduction
The light barrier amplifiers are used for the detection of objects in machines or
production systems. They form, in conjunction with one infrared transmitter and receiver
(not included in delivery), a powerful light barrier and they are useable in areas with
long range or an extreme degree of pollution.
• Principle of operation
The ISM-1800 is a 1-channel amplifier with automatic gain setting mode, graduated
in four gain levels.
The amplifier works with modulated infrared light which provides high immunity to
ambient light. The electronic circuit is designed to detect only those signals with the
correct frequency and phase relation. This almost completely excludes interference from
other light barriers. In addition four separate frequencies take care of safety operation.
• Installation
It is acceptable to mount the amplifier using a DIN rail (EN 60715) vertically or
horizontally. Devices that release dangerous heat must be mounted at a distance of
at least 20 mm (operation temperature: -25°C (-13°F) ... +50°C (+122°F). For electrical
connection a distance of at least 15 mm from top and bottom of the device to other
parts is needed. The supply voltage of the device is 24 V DC ± 20 %.
untere Anschlüsse / bottom connections
7
8
rot
schwarz
ISM-1800
red black
~
Sender
Transmitter
• DIP switch setting
H2
S1
S2
4,5 kHz S3
Transmit frequency
S4
table: DIP switch
– System Power S1 - S2
The transmit power can be graduated to low power L1 resp. L2 or high power H1
resp. H2.
– Transmit frequency S3 - S4
The transmit frequency means the modulation frequency at which the amplifier works.
If more than one sensor head is mounted side by side, the amplifier must be set to
different frequencies.
– Switching behavior - light
The switching behavior is the assignment between output and input state (visibility resp.
break of beam), in this case only light circuitry. See table: switching logic.
Beam status
Sender
Transmitter
Sender
Transmitter
table: switching logic
9 10 11
N.C.
gelb Schirm
yellow shield
~
Empfänger
Receiver
L1 L2
System power
3,5 kHz 3,9 kHz
Switching behavior Output status
light
Empfänger
Receiver
light
Empfänger
Receiver
12
24V DC / 2mA
Testeingang
Test input
H1 H2
4,2 kHz 4,5 kHz
Output
1
/2
