Pantron ISM-4800 Operating Instructions Manual

Bedienungsanleitung
8-Kanal Lichtschrankenverstärker
ISM-4800
Sicherheitshinweise am Ende dieser Anleitung beachten!
Einleitung
Die Lichtschrankenverstärker werden zur Erkennung von Objekten in Maschinen oder Produktionsanlagen
eingesetzt. Sie bilden in Verbindung mit Infrarotsendern IT... und Infrarotempfängern IR... (nicht
im Lieferumfang) eine leistungsstarke Lichtschranke und sind einsetzbar in Bereichen mit hoher
Reichweite oder Verschmutzung. Sie können als Einweg-Lichtschranke, Reflektions-Lichttaster oder
Reflektions-Lichtschranke betrieben werden.
Arbeitsweise
Das ISM-4800 ist ein 4-Kanal Lichtschranken-Verstärker, dessen Verstärkung zwischen manueller
und automatischer Einstellung wählbar ist.
Der Verstärker arbeitet mit moduliertem Infrarotlicht, wodurch eine hohe Sicherheit gegen Fremdlicht
erreicht wird. Die Schaltung ist so ausgelegt, daß nur Signale richtiger Frequenz und Phasenlage
erkannt werden. Dadurch ist eine Beeinflussung durch andere Lichtschranken nahezu ausgeschlossen.
Ein Analogausgang liefert eine Gleichspannung von 0 ... 10 V DC in Abhängigkeit von der Streckenqualität
zwecks Ausrichtung der Sensoren oder Trübungsmessung.

Installation

Der Verstärker darf senkrecht und waagerecht auf eine Tragschiene (EN 60715) montiert werden.
Geräte, die schädliche Wärme abgeben, sind in einem Abstand von min. 20 mm zu platzieren
(Betriebstemperatur: 0° C ... +50° C). Für den Anschluss der Steckverbinder ist oben und unten ein
Abstand von mindestens 15 mm zu anderen Teilen einzuhalten. Die Betriebsspannung des Verstärkers
beträgt 24 V DC ± 20 %.

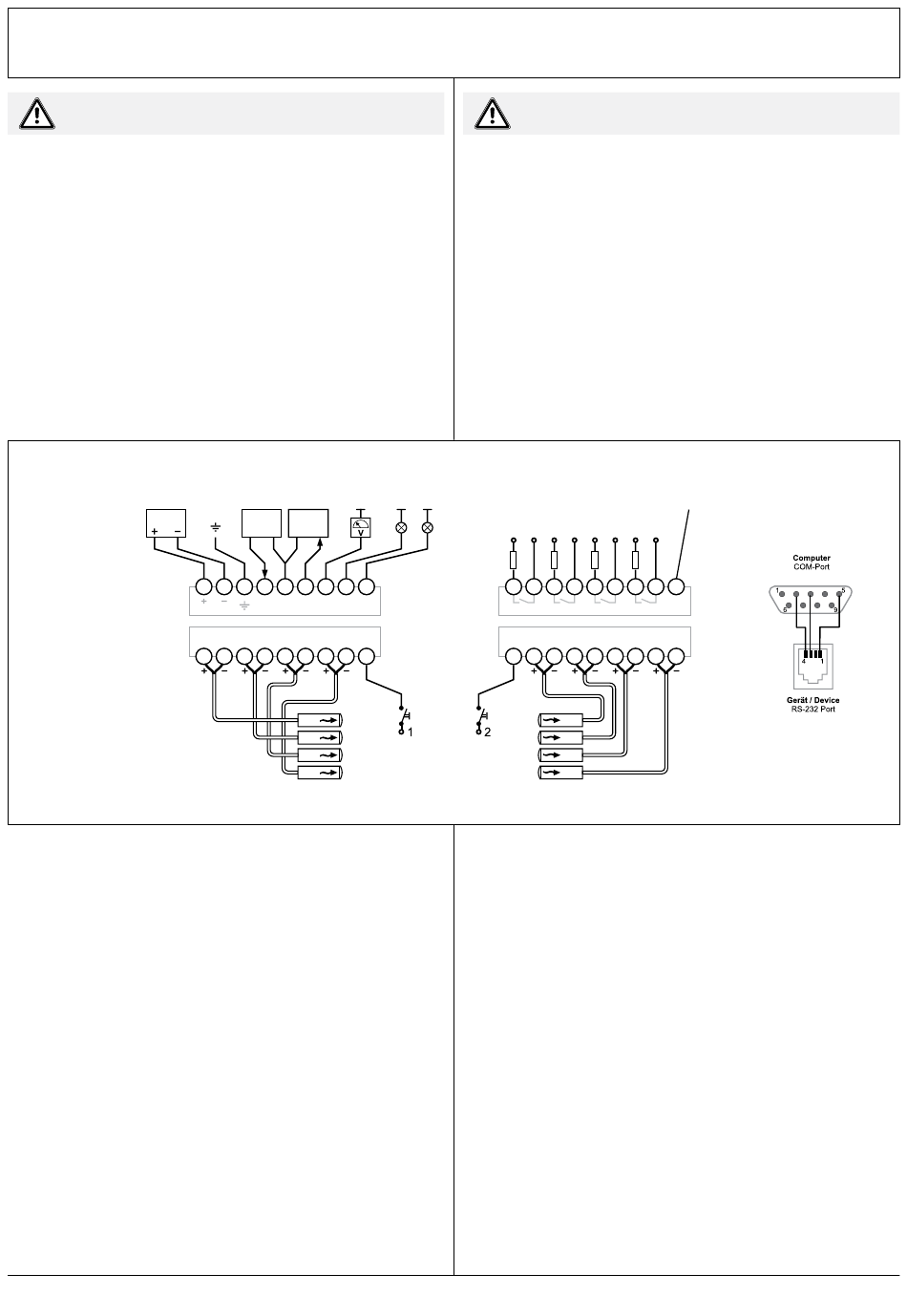

Anschlussschema / Wiring diagram
Betriebsspannung
Supply voltage
24VDC
● Betriebsspannung
Die Versorgungsspannung für das ISM-4800
beträgt 24 V DC. Die Spannung wird an die
Anschlüsse Pin 1 (+) und Pin 2 (-) angeklemmt.
Gegen Verpolung ist das Gerät intern geschützt.
● Erde
Der Anschluss (Pin 3) verbindet das Gerät mit
Nullpotential der Umgebung.
● Sender
Die maximal 4 IR-Sender werden über Pin 19
(+) und Pin 20 (-) bis Pin 25 (+) und Pin 26 (-)
angeschlossen. Auf die Polung ist zu achten. Die
Anschlüsse sind kurzschlussfest.
● Empfänger
Die maximal 4 IR-Empfänger werden über Pin
29 (+) und Pin 30 (-) bis Pin 35 (+) und Pin 36
(-) angeschlossen. Auf die Polung ist zu achten.
Die Anschlüsse sind kurzschlussfest.
● Schaltausgänge
An die Schaltausgänge Pin 10...17 (potentialfreie
Halbleiter-Relais) lassen sich Lasten mit max.
60 V AC (DC) / 100 mA anschließen, um
Lichtschranken-Ereignisse auswerten zu können.
Die Relais sind kurzschlussfest.
● Testeingang 1
Der Testeingang 1 (Pin 27) bietet die Möglichkeit
die Funktion des Lichtschrankensystem zu prüfen.
Legt man an den Eingang eine Spannung von 24
V DC an, schalten sich die Sender elektronisch ab
und ein Zustandswechsel an den Schaltausgängen
erfolgt.
OI140322DE/EN
Gerät
Device
vorheriges | folgendes Analogausgang
previous | succeed Analog Output
Erde
Ground Master Slave
MS- MS- MS- MS-
OUT GND GND IN
1 2 3 4 5 6 7 8 9
MS-IN MS-OUT ERROR
24 V DC MS-GND ANALOG LIMIT
IT1 IT2 IT3 IT4
TEST1
- - -
+ - + + +
19 20 21 22 23 24 25 26 27
1
2
3
4
Sender
Transmitter
● Testeingang 2
Testeingang 2 (Pin 28) besitzt die gleiche Funktion
wie Testeingang 1, ist aber nur in Verbindung mit
der Lichtvorhang-Funktion aktiv.
● Analogausgang
Am Analogausgang ist eine Spannung zwischen 0
und 10 V abnehmbar, die von der Streckenqualität
der Lichtschranke abhängt und dient z. B. zum
Ausrichten der Sensoren mittels Voltmeter.
● Errorausgang
Der Errorausgang Pin 8 ist bei einem Sensorfehler
oder Systemfehler des Geräts aktiv. Der High-
Side-Ausgang ist kurzschlussfest.
● Limitausgang
Der Limitausgang Pin 9 ist aktiv, wenn die
Leistungsgrenze erreicht ist oder die automatische
Leistungsregelung aussetzt. Der High-Side-
Ausgang ist kurzschlussfest.
● Master - Slave
Über die Anschlüsse Pin 4, 5 (GND) und 6 lassen
sich ISM-Multiplexer synchronisieren, sodass
weitere Lichtschranken im Multiplexverfahren
bedient werden können.
● COM-Schnittstelle
Das Gerät ISM-4800 besitzt eine integrierte
serielle Schnittstelle. Mit optional erhältlichem
Verbindungskabel (Typ CAB-COM-2m) zur COM-
Schnittstelle des PC und der Software WinISM ist
eine komfortable Bedienung des Lichtschranken-
Systems möglich.
Alle technischen Angaben beziehen sich auf den Stand 12/2015. Änderungen bleiben vorbehalten.
All technical specifications refer to the state of the art 12/2015. They are subject to modifications.
Operating Instructions
4-channel light barrier amplifier
ISM-4800
Regard the security notes at the end of this manual!

Introduction

The light barrier amplifiers are used for the detection of objects in machines or production systems.
They form, in conjunction with infrared transmitters and receivers (not included in delivery), a powerful
light barrier and they are useable in areas with long range or an extreme degree of pollution. They
can operate as Trough Beam, Retro-Reflective or Diffuse Proximity.

Principle of operation

The ISM-4800 is an 4-channel amplifier with change-over gain setting mode between manual and
automatic mode.
This amplifier works with modulated infrared light, which provides high immunity to ambient light. The
electronic circuit is designed to detect only those signals with the correct frequency and phase relation.
This almost completely excludes interference from other light barriers.
An analog output, which supplies a voltage between 0 ... 10 V DC independent of the received power,
is useable to adjust the sensor heads or measure the turbidness of the environment.
Installation
It is acceptable to mount the amplifier using a DIN rail (EN 60715) vertically or horizontally. Devices
that release dangerous heat must be mounted at a distance of at least 20 mm (operation temperature:
0°C (32°F) ... +50°C (+122°F). For electrical connection a distance of at least 15 mm from top and
bottom of the device to other parts is needed. The supply voltage of the device is 24 V DC ± 20 %.
Ausgang
Output
24VDC/100 mA
Error Limit
1
Last
Load
10 11 12 13 14 15 16 17 18
OUT1
IR1
TEST2
+
28 29 30 31 32 33 34 35 36
1
2
Testeingang
Testeingang
Test Input test input 3
24VDC/2mA
24VDC/2mA
4
Empfänger
Receiver
● Supply voltage
The supply voltage for the ISM-4800 amplifier is
about 24 V DC ± 20 % at Pin 1 (+) and Pin 2 (-).
The device is protected against inverse-polarity.
● Earth
This pin (No. 3) connects the device with ground
of the environment.
● Transmitter
The maximum four IR-Transmitter, connect from
Pin 19 (+) and 20 (-) to Pin 25 (+) and 26(-). The
transmitter connections are short-circuit proof.
● Receiver
The maximum four IR-Receiver, are connecting
at Pin 29 (+) and 30 (-) to Pin 35 (+) and 36 (-).
The receiver connections are short-circuit proof.
● Switching output
The switching outputs Pin 10 to Pin 17 are
allowed, to drive loads of about 60 V AC (DC) /
100 mA. The semiconductor relays are floating
and short-circuit proof.
● Test input 1
The test input 1 (Pin 27) offers the practicability
to check the photo-electric system. By connecting
a voltage of about 24 V DC at this input, all
transmitters switch off and the state of the
outputs change.
Schaltausgang
Nicht anschließen bei DC-Geräten!
Switching output Not connecting on DC-devices!
60V/100 mA
2 3 4
Last Last Last
Load
Load Load
* IN ~
OUT2 OUT3 OUT4
IR2 IR3 IR4
- - -
- + + +
● Test input 2
Test input 2 (Pin 28) is only active, during light
Curtain Mode, and has then the same function as
Test input 1, but only for a part of the transmitters.
● Analog output
At the Analog output (Pin 7) a voltage between 0
and 10 V is available, depending upon the beam
quality. The application of this function is to adjust
the sensor heads by voltmeter for example.
● Error output
At Pin 8 (error output) a voltage is available, when
a Sensor Error or System Error is present. The
High-Side output is short-circuit proof.
● Limit output
At Pin 9 (limit output) a voltage is available, when
the limit of capacity is reached. The High-Side
output is short-circuit proof.
● Master - Slave
With these connections Pin 4, 5 (GND) and 6,
several ISM multiplexers can synchronized. So
it is possible to operate with more channels.
● COM interface
The ISM-4800 is provided with a serial interface.
With optional available communication cable
(type CAB-COM-2m) linked to the COM-Interface
of a PC and the software WinISM, easy operation
by PC is possible.
