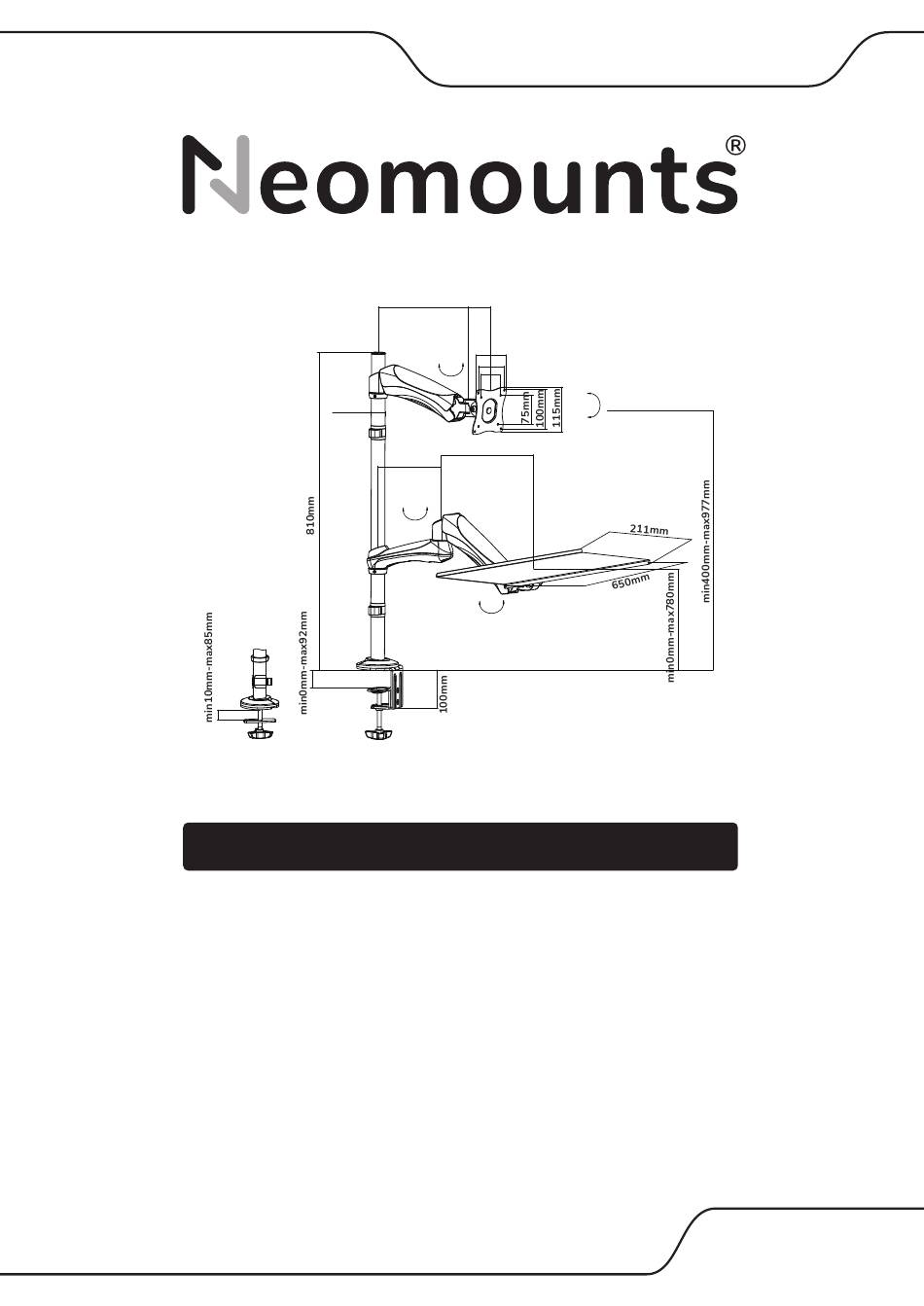

min260mm-max312mm 65mm
Ø35mm

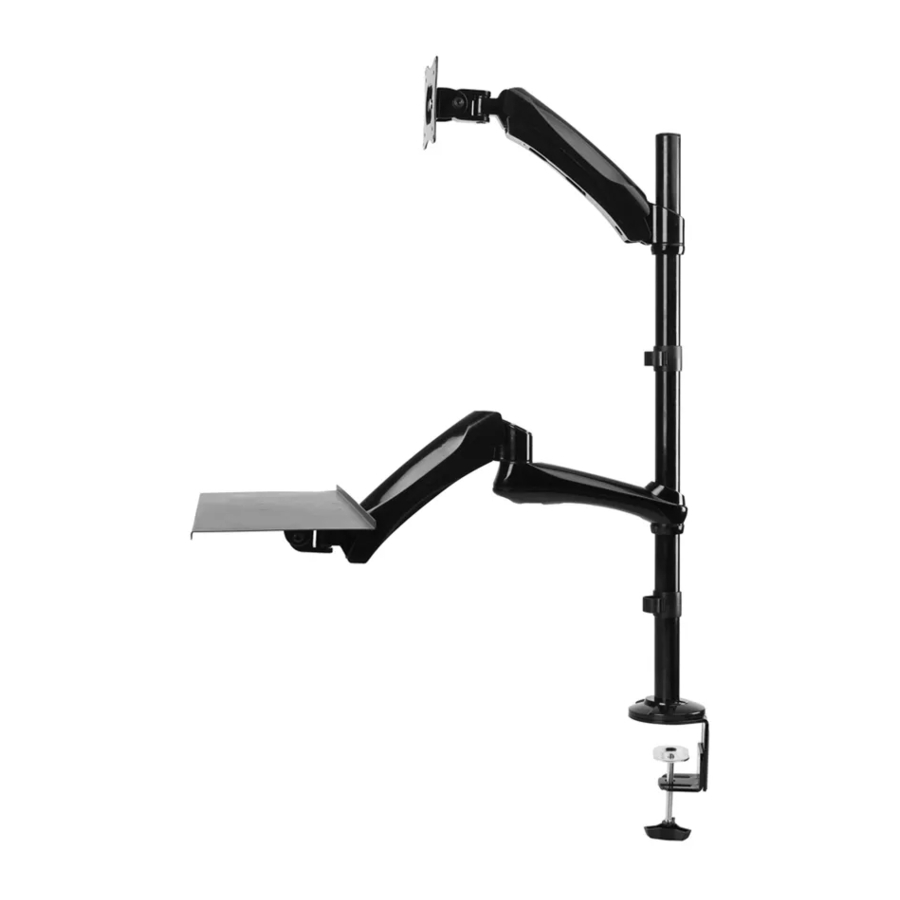

FPMA-D500KEYB
EN
Monitor desk mount
NL
Monitor bureausteun
DE
Monitor Tischhalterung
FR
Support moniteur de bureau
IT
Supporto da scrivania per monitor
ES
Soporte de escritorio para monitor
PT
Suporte de mesa para monitor
DK
Bordbeslag skærm
INSTRUCTION MANUAL
115mm
100mm
180°
75mm
+90°
-90°
min295mm-max347mm
215mm
180°
180°
NO
Bordstativ til skjerm
SE
Skrivbordsfäste för bildskärm
FI
Näytön pöytäteline
PL
Uchwyt nabiurkowy do monitora
CS
Stolní držák monitoru
SK
Držiak na monitor
RO
Suport de birou pentru monitor
WWW.NEOMOUNTS.COM
