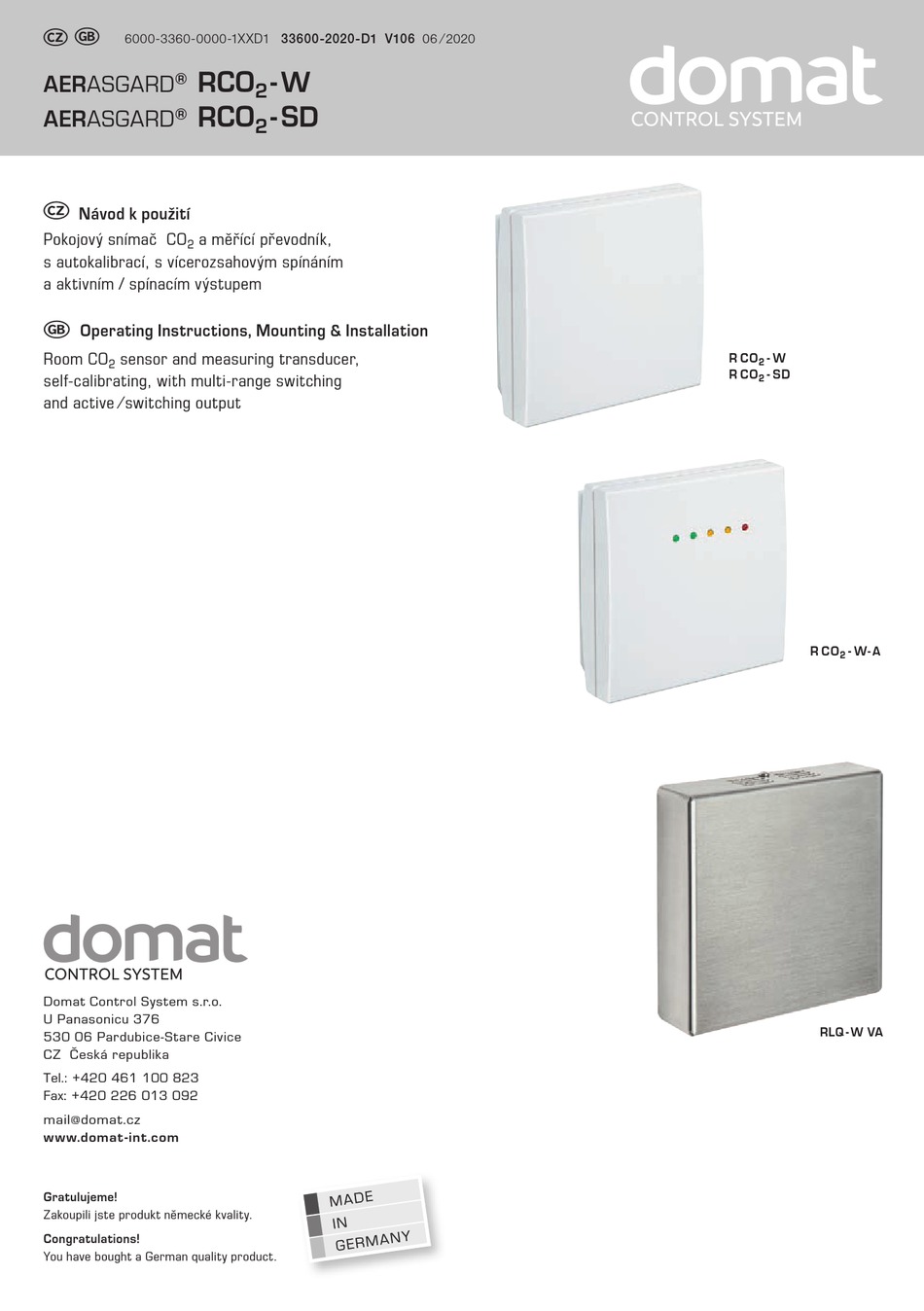

6000-3360-0000-1XXD1 33600-2020-D1 V106 06 ⁄ 2020
RCO
®
AERASGARD
RCO
AERASGARD
®
{
Návod k použití
Pokojový snímač CO
a měřící převodník,
2
s autokalibrací, s vícerozsahovým spínáním
a aktivním / spínacím výstupem
G
Operating Instructions, Mounting & Installation
Room CO
sensor and measuring transducer,
2
self-calibrating, with multi-range switching
and active ⁄ switching output
Domat Control System s.r.o.
U Panasonicu 376
530 06 Pardubice-Stare Civice
CZ Česká republika
Tel.: +420 461 100 823
Fax: +420 226 013 092
mail@domat.cz
www.domat -int.com
Gratulujeme!
Zakoupili jste produkt německé kvality.
Congratulations!
You have bought a German quality product.
- W
2
- SD
2
R CO
- W
2
R CO
- SD
2
R CO
- W - A
2
RLQ - W VA
Advertisement
Related Manuals for domat AERASGARD RCO2-W
Summary of Contents for domat AERASGARD RCO2-W
- Page 1 - SD self-calibrating, with multi-range switching and active ⁄ switching output R CO - W - A Domat Control System s.r.o. U Panasonicu 376 RLQ - W VA 530 06 Pardubice-Stare Civice CZ Česká republika Tel.: +420 461 100 823 Fax: +420 226 013 092 mail@domat.cz...
- Page 2 ® AERASGARD - SD AERASGARD ® Kryt Baldur 1 Rozměry Housing Baldur 1 Dimensional drawing 27.2 Rozměry Kryt nerezová ocel Dimensional drawing Housing stainless steel ~100...
- Page 3 ® AERASGARD - SD AERASGARD ® Schéma zapojení Connecting diagram +UB 24V st/ss ON DIP +UB 24V AC/DC ON DIP Output CO ² in ppm Výstup CO ² v ppm 1 2 3 4 5 1 2 3 4 5 –UB GND –UB GND 12 11 13...
-
Page 4: Technické Údaje
® AERASGARD - W ⁄ RCO - SD Rev. 2020 - V33 Bezúdržbový pokojový snímač AERASGARD ® - SD s aktivním výstupem, automatickou kalibrací (fixně nastavenou) slouží k detekci obsahu CO ve vzduchu v rozsahu 0...2000 ppm. Za tímto účelem je měřená veličina převedena na standardní signál 0 -10 V. Bezúdržbový... - Page 5 Montáž a uvádění do provozu Rev. 2020 - V33 POZOR ! Minimální koncentrace CO v průmyslov ých oblastech s listnatými stromy je přibližně 350 ppm (v ýstupní napětí = 1,75 při MB = 0...2000 ppm nebo. 0,7 V při MB = 0...5000 ppm). Výměna plynu v senzorovém elementu probíhá difuzí. V závislosti na změně koncentrace a rychlosti proudění...
-
Page 6: Důležité Poznámky
Důležité poznámky – Toto zařízení smí být používáno pouze v neznečištěném bezprašném prostředí bez přetlaku nebo podtlaku působícího na snímač. – U vnějších a kanálových/trubkových senzorů chrání čidlo proti možnému znečištění prachem slinutý filtr. Tento filtr by měl být pravidelně čistěn, aby se předešlo znečištění nebo kontaminaci senzoru. –... -
Page 8: Technical Data
® AERASGARD - W ⁄ RCO - SD Rev. 2020 - V33 Maintenance-free room sensor AERASGARD ® - SD with active output, automatic calibration (fixed), in an elegant plastic housing with snap-on lid, for determining the CO content of the air (0...2000 ppm). The measuring transducer converts the measured values into a standard signal of 0 -10 V. Maintenance-free room sensor AERASGARD ®... - Page 9 Installation and Commissioning Rev. 2020 - V33 ATTENTION ! The minimum CO concentration of outside air in leafy, hardly industrialised areas is approx. 350 ppm (output voltage = 1.75 V with MR = 0...2000 ppm or 0.7 V with MR = 0...5000 ppm). The gas inter-exchange in the sensor element happens by diffusion. Depending on the changes to the concentration and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay.
-
Page 10: Supply Voltage
General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄... - Page 11 ® AERASGARD - SD AERASGARD ® Pro otevření krytu vložte šroubovák (2.0) Kryt Baldur do drážky ve středu, mírně zatlačte dolů a Housing zvedněte spodní část krytu. Vytáhněte horní část krytu dopředu. To open the housing, set a screwdriver (2.0) in the groove at centre, press down, and lift up the bottom frame slightly.
- Page 12 ® AERASGARD - SD AERASGARD ® ...
