G
{

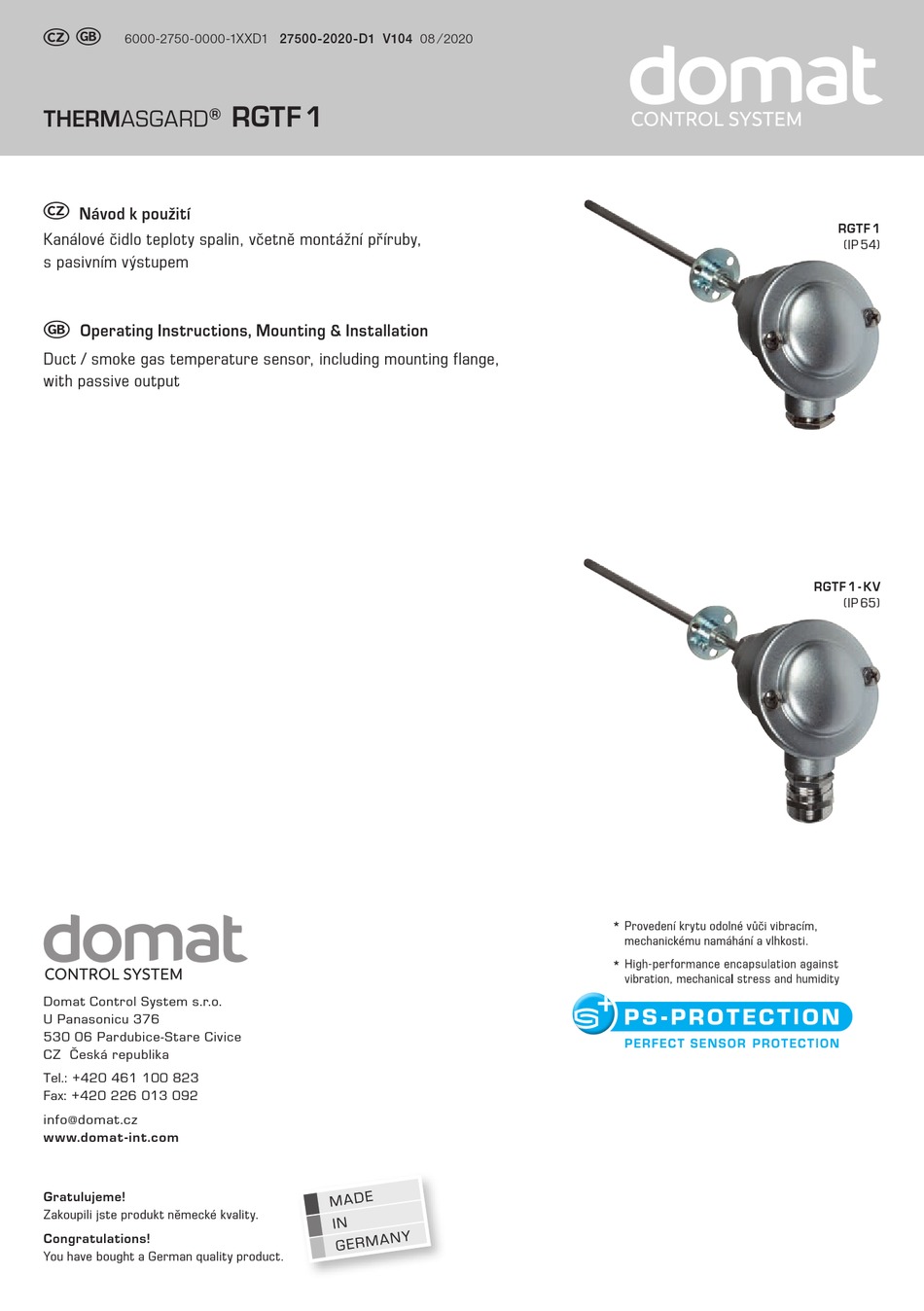

6000-2750-0000-1XXD1 27500-2020-D1 V104 08 ⁄ 2020
THERMASGARD
®
{
Návod k použití
Kanálové čidlo teploty spalin, včetně montážní příruby,
s pasivním výstupem
G
Operating Instructions, Mounting & Installation

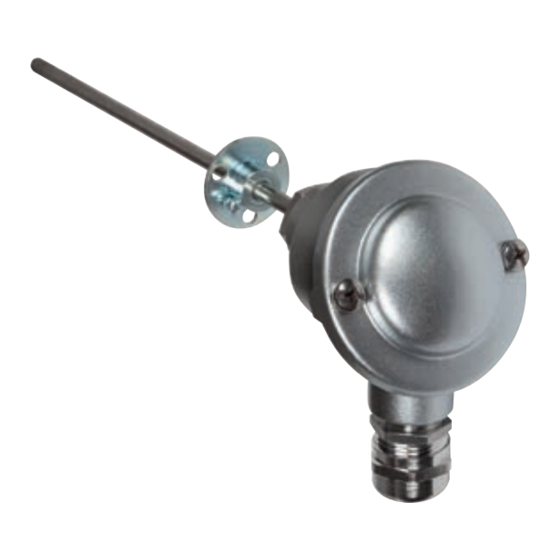

Duct / smoke gas temperature sensor, including mounting flange,
with passive output
Domat Control System s.r.o.
U Panasonicu 376
530 06 Pardubice-Stare Civice
CZ Česká republika
Tel.: +420 461 100 823
Fax: +420 226 013 092
info@domat.cz
www.domat -int.com
Gratulujeme!
Zakoupili jste produkt německé kvality.
Congratulations!
You have bought a German quality product.
RGTF 1
Provedení krytu odolné vůči vibracím,
*
mechanickému namáhání a vlhkosti.
*
RGTF 1
(IP 54)
RGTF 1 - KV
(IP 65)
Advertisement
Related Manuals for domat THERMASGARD RGTF1
Summary of Contents for domat THERMASGARD RGTF1
- Page 1 RGTF 1 - KV (IP 65) Provedení krytu odolné vůči vibracím, mechanickému namáhání a vlhkosti. Domat Control System s.r.o. U Panasonicu 376 530 06 Pardubice-Stare Civice CZ Česká republika Tel.: +420 461 100 823 Fax: +420 226 013 092 info@domat.cz...
- Page 2 RGTF 1 THERMASGARD ® RGTF 1 Rozměry Dimensional drawing ø70 ~ 80 ø70 ~ 80 M20 x1.5 ø70 ~ 80 M20 x1.5 M20 x1.5 RGTF 1 RGTF 1 - KV ø50 M20 x1.5 M20 x1.5 ø6 M20 x1.5 ø8 ø6 2-svorkové...
- Page 3 RGTF 1 THERMASGARD ® RGTF 1 Montážní schéma Mounting diagram RGTF 1 Měřicí vložka Measuring insert...
-
Page 4: Technické Údaje
® THERMASGARD RGTF 1 Rev. 2020 - V16 Odporové čidlo teploty spalin THERMASGARD ® RGTF 1 s pasivním výstupem, s přímou ochrannou 1x dvousvorkový trubicí a montážní přírubou. Pro detekci relativně vysokých teplot v plynných médiích, např. pro (Standardně) měření teploty odpadního vzduchu a spalin. TECHNICKÉ... -
Page 5: Obecné Informace
Obecné informace Měřicí princip teplotních čidel pro VVK (obecně): Princip měření teploty u pasivních teplotních čidel spočívá v měření změny teplotně zavislého odporu vnitřního prvku. Typ vnitřního senzoru určuje výstupní signál. Typy aktivních /pasivních teplotních senzorů jsou: a) Pt 100 (podle DIN EN 60 751) b) Pt 1000 (podle DIN EN 60751) c) Ni 1000 (podle DIN EN 43 760, TCR=6180 ppm ⁄... -
Page 6: Montáž A Uvedení Do Provozu
Montáž a uvedení do provozu Při připojování musí být zařízení bez napětí. Přístroje mohou být Pozor! V každém případě je třeba vzít v úvahu mechanické a tepelné připojeny pouze k bezpečnému nízkému napětí. Následné škody způsobené zatížení ochranných trubek podle DIN 43763 nebo podle zvláštních poruchami tohoto zařízení... -
Page 8: Technical Data
® THERMASGARD RGTF 1 Rev. 2020 - V16 Resistance thermometer ⁄ smoke gas temperature sensor THERMASGARD ® RGTF 1 with passive 1x two-wire connection output, with connecting head made from aluminium and straight protective tube, incl. mounting (Standard) flange. The duct sensor is used to detect relatively high temperatures in gaseous media, eg, for exhaust air and smoke gas temperature measurement. - Page 9 General notes Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
- Page 10 Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices must Attention! In any case, please observe the mechanical and thermal only be connected to safety extra-low voltage. Consequential damages load limits of the protective tubes according to DIN 43763 or caused by a fault in this device are excluded from warranty or liability.
- Page 11 RGTF 1 THERMASGARD ® Výrobce ⁄ Manufacturer: S+S Regeltechnik GmbH, Pirnaer Str. 20, 90411 Nürnberg ⁄ Germany Tel. +49 911 51947-0, Fax +49 911 51947-70, mail@SplusS.de, www.SplusS.de © Copyright by S+S Regeltechnik GmbH Zákaz částečného či úplného kopírování bez svolení S+S Regeltechnik GmbH. Reprint in full or in parts requires permission from S+S Regeltechnik GmbH.
- Page 12 Odporové charakteristiky pro pasivní snímače teploty Resistance characteristics of passive temperature sensors PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) ° C Ω Ω Ω Ω Ω Ω ° C – 50 80.3 790.8 –...
