Summary of Contents for EuroLite LED PIX-144

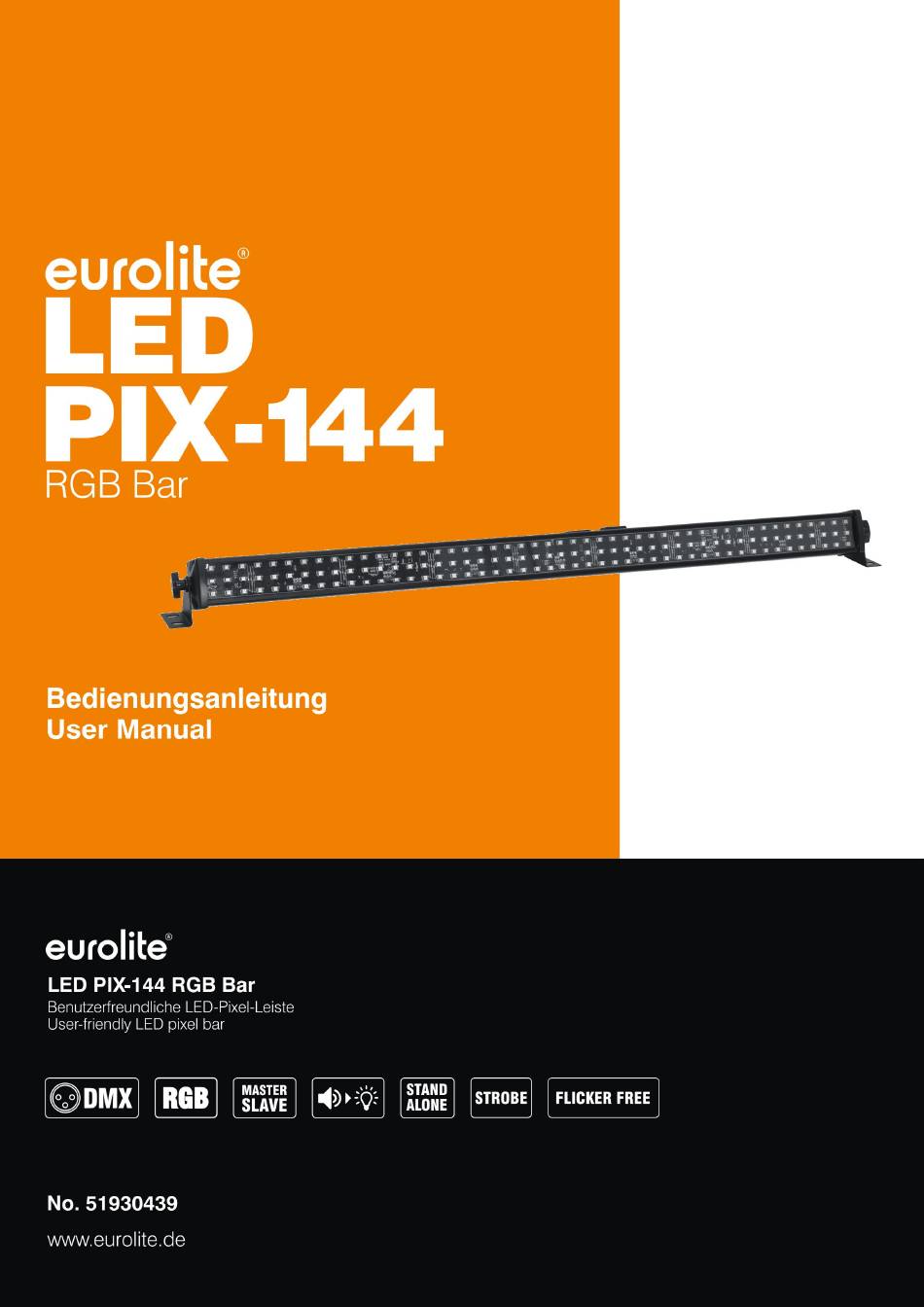

  • Page 1 1/32 00110914, Version 1.0...
  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51930439 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00110914, Version 1.0...
  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED PIX-144 RGB Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
  • Page 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen.
  • Page 6: Gerätebeschreibung

    WEEE-Richtlinie Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. GERÄTEBESCHREIBUNG Features Benutzerfreundliche LED-Pixel-Leiste •...
  • Page 7: Installation

    9 10 LED PIX-144 RGB Bar No. 51930439, EAN 4026397618037 0-240V 50/60Hz ~ 25 W T1A/250V LED PIX-144 RGB Bar 1: Ground T =45°C T =55°C 0.1m 2: Signal (-) Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 POWER OUT 3: Signal (+) 97297 Waldbuttelbrunn Germany www.steinigke.de...
  • Page 8: Befestigung

    Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc.
  • Page 9: Dmx512-Ansteuerung

    Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes. Das Gerät muss immer über alle Befestigungslöcher angebracht werden.
  • Page 10: Master/Slave-Betrieb

    Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) Ω und Signal (+) ein 120- -Widerstand eingelötet ist. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden.
  • Page 11: Bedienung

    BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die LED PIX-144 RGB Leiste den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.
  • Page 12: Dmx-Gesteuerter Betrieb

    Werden mehrere LED PIX-144 RGB Leisten auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED PIX-144 RGB Leiste über Ihren Controller ansteuern. Die LEDs des Gerätes sind in LED-Segmenten aufgeteilt, wovon jedes Einzelne mit dem folgenden DMX- Protokoll individuell gesteuert werden kann.
  • Page 13: Dmx-Protokoll

    DMX-PROTOKOLL 3-KANAL-MODUS: Kanal DMX Wert Funktion 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 5-KANAL-MODUS:(Vorgabewert) Kanal DMX Wert Funktion 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-255 Master Dimmer 0 – 100 % 000-000 Keine Funktion 001-005...
  • Page 14 24-KANAL-MODUS: Kanal DMX Wert Funktion Segment 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-015 Blau 0%~ 100% 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-255 Rot 0%~ 100% 000-255...
  • Page 15 48-KANAL-MODUS: Kanal DMX Wert Funktion Segment 000-255 Master Dimmer 0 – 100 % 000-255 Strobe mit zunehmender Geschwindigkeit 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-015 Keine Funktion Auto Programm R-G-B mit zunehmender 016-255 Geschwindigkeit 000-255 Master Dimmer 0 –...
  • Page 16 000-255 Master Dimmer 0 – 100 % 000-255 Strobe mit zunehmender Geschwindigkeit 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-015 Keine Funktion Auto Programm R-G-B mit zunehmender 016-255 Geschwindigkeit 000-255 Master Dimmer 0 – 100 % 000-255 Strobe mit zunehmender Geschwindigkeit 000-255...
  • Page 17: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.
  • Page 18: Technische Daten

    Zubehör: Best.-Nr. EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz 58010341 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik...
  • Page 19: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PIX-144 RGB Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 20: Health Hazard

    Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock.
  • Page 21: Description Of The Device

    The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters. The relative humidity must not exceed 50 % with an ambient temperature of 45° C. This device must only be operated in an altitude between -20 and 2000 m over NN. Never use the device during thunderstorms.
  • Page 22: Overview

    Overview front (1) Device front with SMD LEDs (2) Fixation screw (3) Mounting bracket rear 9 10 LED PIX-144 RGB Bar No. 51930439, EAN 4026397618037 0-240V 50/60Hz ~ 25 W T1A/250V LED PIX-144 RGB Bar 1: Ground T =45°C T =55°C 0.1m...
  • Page 23: Danger Of Fire

    The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.
  • Page 24: Dmx512 Control

    Procedure: Step 1: The holes for the installation are on the mounting brackets. Step 2: Hold the mounting brackets onto the location where the device is to be installed. Step 3: Mark the boreholes with a pen or a suitable tool. Step 4: Drill the holes.
  • Page 25: Connection Between Devices

    Lighting effects must not be connected to dimming-packs. OPERATION After you connected the device to the mains, the EUROLITE LED PIX-144 RGB Bar starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN.
  • Page 26: Dmx-Controlled Operation

    Controlling: After having addressed the LED PIX-144 RGB Bar, you may now start operating it via your lighting controller. The LEDs of the device are organized into LED segments, each of which can be individually controlled with the following DMX-protocol.
  • Page 27: Dmx Protocol

    The segments are arranged as shown in the graphic below. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received at the DMX-input, the a dot on the display will blink. If there is no data received at the DMX-input, the dot will not blink.
  • Page 28 000-255 Master dimmer 0 – 100 % 000-255 Strobe with increasing speed 000-255 Red 0%~ 100% 000-255 Green 0%~ 100% 000-255 Blue 0%~ 100% 000-015 No function Auto program R-G-B with 016-255 increasing speed 12-CHANNEL MODE: Channel DMX Value Function 000-255 Master dimmer 0 –...
  • Page 29 000-255 Red 0%~ 100% 000-255 Green 0%~ 100% 000-015 Blue 0%~ 100% 48-CHANNEL MODE: Channel DMX Value Function Segment 000-255 Master dimmer 0 – 100 % 000-255 Strobe with increasing speed 000-255 Red 0%~ 100% 000-255 Green 0%~ 100% 000-255 Blue 0%~ 100% 000-015 No function...
  • Page 30: Cleaning And Maintenance

    000-255 Green 0%~ 100% 000-255 Blue 0%~ 100% 000-015 No function Auto program R-G-B with 016-255 increasing speed 000-255 Master dimmer 0 – 100 % 000-255 Strobe with increasing speed 000-255 Red 0%~ 100% 000-255 Green 0%~ 100% 000-255 Blue 0%~ 100% 000-015 No function Auto program R-G-B with...
  • Page 31: Technical Specifications

    1 kg Accessories: EUROLITE TPC-10 Coupler, silver 59006856 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE Safety Bond A 3x600mm up to 5kg, silver 58010310 EUROLITE Safety Bond A 3x600mm up to 5kg, black 58010341 EUROLITE DMX cable XLR 3pin 3m black 3022785H...
  • Page 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00108028.doc Version 1.0 Publ. 19/09/2017...
