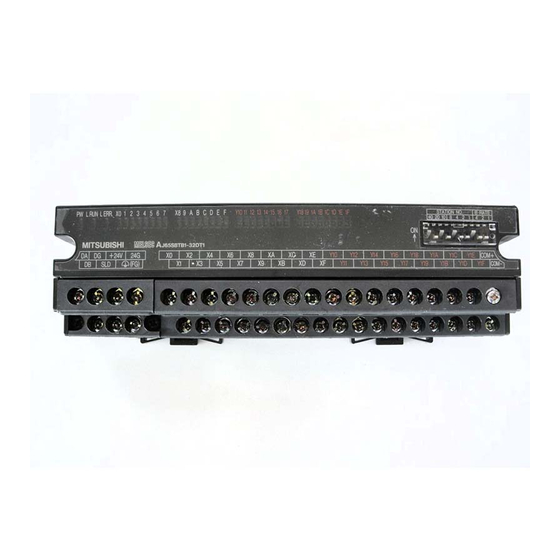

Mitsubishi Electric AJ65SBTC1-32DT2 User Manual

2. 各部の名称と設定
118 (4.65)
+1 +0.04
109 (4.29 ) (取付ピッチ) (Mounting pitch)
0 0
① ④
X0 1 2 3 4 5 6 7 X8 9 A B C D E F
X0-XF
Y101112 1314 151617 Y18 19 1A1B 1C1D 1E1F
A Y10-Y1F
J65SBTC1-32DT2
DA DG +24V 24G
X0 X4 X8 XC Y10
DB (FG) X1 X5 X9 XD Y11
SLD
X2 X6 XA XE Y12
X3 X7 XB XF Y13
⑤
⑦
⑥
No. 名称 内 容
LED 名 確認内容
点灯： 電源 ON
PW
消灯： 電源 OFF
点灯： 交信正常時
L RUN
消灯： 交信断時
（タイムオ－バエラー）
点灯： 交信エラー時
一定間隔で点滅：
動作表示
①
通電中に局番設定／伝送速度設定スイッチ
LED
の設定を変更したとき
L ERR. 不定間隔で点滅：
終端抵抗の設定が違っているとき
ユニット，CC-Link 専用ケーブルがノイズ
の影響を受けているとき
消灯： 交信正常時
X0～F 点灯： 入出力 ON
Y10～1F 消灯： 入出力 OFF
設定スイッチ状態
設定値 伝送速度
4 2 1
0 OFF OFF OFF 156 kbps
1 OFF OFF ON 625 kbps
伝送速度
②
設定 2 OFF ON OFF 2.5 Mbps
3 OFF ON ON 5.0 Mbps
4 ON OFF OFF 10 Mbps
伝送速度は必ず上記の範囲で設定してください。
STATION NO.の"10","20","40"で局番の 10 の位を設定
します。
STATION NO.の"1","2","4","8"で局番の 1 の位を設
定します。
局番は必ず 1～64 の範囲で設定してください。（＊1）
局番設定
③
（例） 局番を"32"に設定するときは，下記のようにスイッ
スイッチ
チ設定を行います。
十の位 一の位
局番
40 20 10 8 4
32 OFF ON ON OFF OFF
入出力表示 スイッチを X0-XF に設定すると， X0-XF の ON/OFF 状態を表示
④ 切換え する。 スイッチを Y10-Y1F に設定すると， Y10-Y1F の ON/OFF
スイッチ 状態を表示する。
⑤ 端子台 入出力ユニット電源， 伝送， 入出力信号の接続用端子台です。
⑥ コネクタ 入出力信号の接続用コネクタです。
DIN レール ユニットを DIN レールに取り付けるときに DIN レール用フッ
⑦
用フック クの中心線上を指でカチッと音がするまで押さえます。
＊1 局番は重複して設定できません。
本マニュアルは再生紙を使用しています。
2. Part Names and Settings
2-4.5×5.1取付穴（M4取付ネジ）
Mounting hole (M4 mounting screw)
③ ②
STATION NO. B RATE
40 20 10 8 4 2 1 4 2 1
ON
COM+
Y14 Y18 Y1C
Y15 Y19 Y1D
COM-
Y16 Y1A Y1E
Y17 Y1B Y1F
⑤
No. Item Description
LED name
ON: Power supply ON
PW
OFF: Power supply OFF
ON: Normal communication
L RUN OFF: Communication shut off
(time expiration error)
ON: Communication data error
Flash at regular intervals:
Operating
Indicates that the station number setting
status indicator
①
or transmission speed setting switch
LEDs
position was changed while power is ON
L ERR.
Flash at irregular intervals:
When the setting of the terminal resistor
is wrong; when the cable for the module
or CC-Link is affected by noise
OFF: Normal communication
X0 to F ON: Input/Output ON
Y10 to 1F OFF: Input/Output OFF
Setting Setting switch status
value
4 2
0 OFF OFF
1 OFF OFF
Transmission
②
speed setting 2 OFF ON
3 OFF ON
4 ON OFF
Be sure to set the transmission speed within the above
range.
Select "10", "20" or "40" to set the tens place of the station
number.
Select "1", "2", "4" or "8" to set the ones place of the
station number.
Always set the station number within the range of 1 to 64.
Station number
(*1)
setting
③
(Example) Set the switches as below when setting the
switches
station number to 32:
Station Tens place
number
2 1 40 20
32 OFF ON
ON OFF
Setting the switch to X0-XF displays the on/off status of
I/O display
X0-XF. Setting the switch to Y10-Y1F displays the on/off
④
switch
status of Y10-Y1F.
A terminal block for connection to the power supply,
⑤ Terminal block
transmission and I/O signals.
⑥ Connector This is a connector for connecting I/O signals.
When the module is installed to the DIN rail, push on the
Hook for
⑦ center line of the hook for DIN rail with a finger tip until a
DIN rail
clicking sound is heard.
*1 Duplicate station number cannot be set.
Printed in Japan on recycled paper.
AJ65SBTC1-32DT2 形 CC-Link システム小形タイプリモート I/O ユニットユーザーズマニュアル
AJ65SBTC1-32DT2 CC-Link System Compact Type Remote I/O Module User's Manual
（ご使用前に必ずお読みください）
本製品のご使用に際しては， 本マニュアルをよくお読みいただくと
共に，安全に対して十分に注意を払って，正しい取扱いをしていただ
くようお願いいたします。
なお， この注意事項は本製品に関するもののみについて記載したも
のです。 シーケンサシステムとしての安全上のご注意に関しては， CPU
ユニットのユーザーズマニュアルを参照してください。
この●安全上のご注意●では，安全注意事項のランクを「危険」，
「注意」として区分してあります。
危 険
DINレール中心
注 意
(DIN rail center)
7.9
(0.31)
なお， 注意に記載した事項でも，状況によっては重大な結果に
Unit: mm (inch)
結びつく可能性があります。
いずれも重要な内容を記載していますので必ず守ってください。
本マニュアルは必要なときに読めるように大切に保管すると共に，
Confirmation details
必ず最終ユーザまでお届けいただくようにお願いいたします。
【設計上の注意事項】
● データリンクが交信異常になったとき， 交信異常局は次のような状態になり
ます。
交信状態情報を使って， システムが安全側に働くようにシーケンスプログラ
ム上でインタロック回路を構成してください。
誤出力，誤動作により事故の恐れがあります。
(1) リモートI/O局からの入力は，全点OFFします。
(2) リモートI/O局からの出力は，全点OFFします。
● リモートI/Oユニットの故障によっては，入出力がON状態または OFF状態に
なることがあります。重大な事故につながるような入出力信号については，
外部で監視する回路を設けてください。
Transmission
speed
1
OFF 156 kbps
● ユニットは，CPUユニットユーザーズマニュアル記載の一般仕様の環境で使
ON 625 kbps
用してください。
OFF 2.5 Mbps
一般仕様の範囲以外の環境で使用すると，感電，火災，誤動作，製品の損傷
ON 5.0 Mbps
あるいは劣化の原因になります。
OFF 10 Mbps
● 制御線や通信ケーブルは，主回路や動力線などと束線したり，近接したりし
ないでください。
100mm以上を目安として離してください。
ノイズにより，誤動作の原因になります。
【取付け上の注意事項】
● ユニットの導電部分には直接触らないでください。
ユニットの誤動作，故障の原因になります。
● ユニットは，DIN，レールまたは取付けネジにて，確実に固定し，取付けネ
Ones place
ジは規定トルク範囲内で確実に締め付けてください。
10 8 4 2 1
ネジの締付けがゆるいと，落下，短絡，誤動作の原因になります。
ON OFF OFF ON OFF
ネジを締め過ぎると，ネジの破損による落下，短絡の原因になります。
● 各接続ケーブルのコネクタは装着部に確実に装着してください。
接触不良による誤動作の原因になります。
【配線上の注意事項】
● 配線作業は， 必ずシステムで使用している外部供給電源を全相遮断してから
行ってください。全相遮断しないと，感電あるいは製品の損傷の恐れがあり
ます。
● 安全上のご注意 ●
When using this equipment, thoroughly read this manual. Also pay
careful attention to safety and handle the module properly.
These precautions apply only to this equipment. Refer to the CPU
module user's manual for a description of the PLC system safety
precautions.
These ● SAFETY PRECAUTIONS ● classify the safety
precautions into two categories: "DANGER" and "CAUTION".
取扱いを誤った場合に，危険な状況が起こり
えて，死亡または重傷を受ける可能性が想定
される場合。
取扱いを誤った場合に，危険な状況が起こり
えて，中程度の傷害や軽傷を受ける可能性が
想定される場合および物的損害だけの発生が
想定される場合。
Depending on circumstances, procedures indicated by
may also result in to serious results.
In any case, it is important to follow the directions for usage.
Store this manual in a safe place so that you can take it out and read
it whenever necessary. Always forward it to the end user.
【DESIGN PRECATUIONS】
危 険
● When a communication error occurs in the data link, the communication
● I/O could be switched on or off when a problem occurs in the remote I/O
注 意
● Use each module in an environment as specified in the "general
● Do not have control cables and communication cables bundled with or
【INSTALLATION PRECAUTIONS】
注 意
● Do not directly touch the module's conductive parts.
● Tighten the module securely using DIN rail or installation screws within the
● Correctly connect the cable connectors to the loading positions.
【WIRING PRECAUTIONS】
危 険
● Be sure to shut off all phases of the external power supply used by the
IB 番号
IB-0800216-F
IB No.
形名
AJ65SBTC1-32DT2-U
Model
● SAFETY PRECAUTIONS ●
(Read these precautions before using.)
Procedures which may lead to a
DANGER
dangerous condition and cause death or
serious injury if not carried out properly.
Procedures which may lead to a dangerous
CAUTION
condition and cause superficial to medium
physical
injury, or damage only, if not
carried out properly.
CAUTION
(0706) MEE
DANGER
error station will be in the following condition. Configure an interlocking
circuit in a sequence program using the communication status information
so that the safety of the overall system is always maintained
Accident may occur due to output error or malfunction.
(1)Input points from remote I/O station will be all switched off.
(2)Output points from remote I/O station will be all switched off.
modules. So build an external monitoring circuit that will monitor any I/O
signals that could cause a serious accident.
CAUTION
specification" in the CPU module user's manual. Usage of the module
outside the general specification range may cause electric shock, fire,
malfunction, product damage or deterioration.
placed near by the main circuit and/or power cables. Wire those cables at
least 100 mm(3.94 inch) away from the main circuit and/or power cables. It
may cause malfunction due to noise interference.
CAUTION
Doing so could cause malfunction or trouble in the module.
specified torque range. Loose terminal screws may cause a short circuit or
erroneous operation. If the terminal screws are too tight, it may cause
falling, short circuit or erroneous operation due to damage of the screws.
A poor connection could result in erroneous operation.
DANGER
system before wiring. Failure to do so may result in an electric shock or
damage of the product.
