D-Link

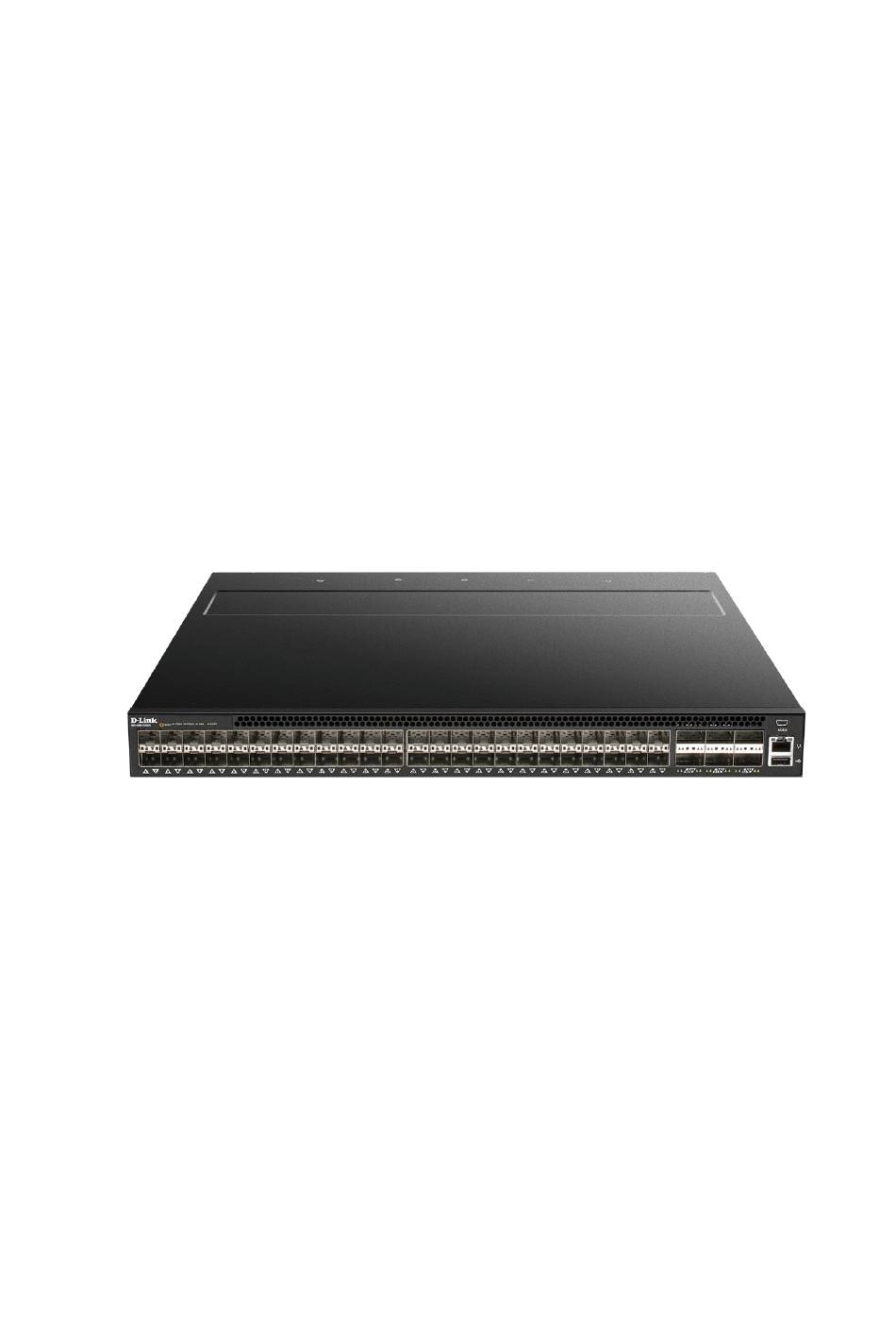

DQS-5000-54SQ28
48-port 25G SFP28, 6-port 100G QSFP28 interfaces data center switch
with 2 front-to-back AC PSUs, 4 front-to-back fan modules
Управляемый L3 коммутатор с 48 портами 25GBase-X SFP28,
6 портами 100GBase-X QSFP28, 2 источниками питания AC и
4 вентиляторами
Quick Installation Guide
Краткое руководство по установке
Advertisement
Table of Contents
Related Manuals for D-Link DQS-5000-54SQ28
Summary of Contents for D-Link DQS-5000-54SQ28
- Page 1 D-Link DQS-5000-54SQ28 48-port 25G SFP28, 6-port 100G QSFP28 interfaces data center switch with 2 front-to-back AC PSUs, 4 front-to-back fan modules Управляемый L3 коммутатор с 48 портами 25GBase-X SFP28, 6 портами 100GBase-X QSFP28, 2 источниками питания AC и 4 вентиляторами...
-
Page 2: Package Contents
Note: the model you have purchased may appear slightly different from those shown in the illustrations. Device Interfaces Model Port Description DQS-5000-54SQ28 25GBase-X SFP28 ports 48 SFP28 ports (25 Gbps connection speed). 100GBase-X QSFP28 6 QSFP28 ports (100 Gbps connection speed). ports USB 2.0 port... - Page 3 Light off The fans are powered off. STAT Solid green The diagnostic test was successfully completed. Solid amber The self-diagnostics system has detected a fault. Light off The system is down, the switch is booting up, or the network OS did not boot up normally.
-
Page 4: Installing Transceivers Into The Transceiver Ports
Fasten the mounting brackets in any available open space in the rack using the rack- mounting screws. Figure 3 — Installing the switch in a rack Installing Transceivers into the Transceiver Ports The DQS-5000-54SQ28 switch is equipped with the SFP+, SFP28, QSFP+ and QSFP28 ports for connecting the transceivers. -
Page 5: Grounding The Switch
In the event of a power failure, just as a precaution, unplug the power cord from the switch. After the power returns, plug the power cord back into the power socket of the switch. Management Options The DQS-5000-54SQ28 switch can be managed with the Command Line Interface (CLI) and SNMP. Command Line Interface (CLI) The switch can be managed with the CLI by connecting a PC to the console port or management port on the switch. -
Page 6: Connecting To The Console Port
SNMP-based Management The switch can be managed with an SNMP-compatible console program. The switch supports SNMP v1, SNMPv2c and SNMPv3. Connecting to the Console Port The front panel of the switch provides a mini-USB console port to connect a remote system for monitoring and configuring the switch. - Page 7 Then select an operating system to boot the switch in, either D-Link OS or ONIE.
- Page 8 0 - 2020, 1 - 2021, 2 - 2022, 3 - 2023. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
-
Page 9: Комплект Поставки
от изображенной на иллюстрациях. Интерфейсы устройства Модель Порт Описание DQS-5000-54SQ28 Порты 25GBase-X SFP28 48 портов SFP28 (скорость соединения 25 Гбит/с). Порты 100GBase-X 6 портов QSFP28 (скорость соединения 100 Гбит/с). QSFP28 Порт USB 2.0 Порт USB 2.0 Type-A предназначен для подключения... -
Page 10: Установка Коммутатора
цветом Не горит Подача питания не осуществляется. Горит зеленым Вентиляторы работают корректно. цветом Горит желтым Произошел сбой в работе вентилятора. Проверьте цветом индикаторы состояния вентиляторов, расположенные на задней панели устройства, чтобы определить, в работе какого вентилятора произошел сбой. Не горит Вентиляторы... - Page 11 прикрепить входящие в комплект поставки резиновые ножки к нижней панели коммутатора, расположив их по углам. Рисунок 1 — Крепление резиновых ножек Установите устройство на твердой и ровной поверхности, которая способна выдержать его вес. Не размещайте тяжелые предметы на поверхности коммутатора. Убедитесь, что...
- Page 12 Подключение трансиверов Коммутатор DQS-5000-54SQ28 оснащен портами для подключения трансиверов SFP+, SFP28, QSFP+ и QSFP28. Рисунок 4 — Подключение трансиверов к коммутатору Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру необходимо выполнить перед включением питания коммутатора. 1. Убедитесь, что питание коммутатора выключено.
- Page 13 может осуществляться с помощью консольной программы, поддерживающей протокол SNMP. Коммутатор DQS-5000-54SQ28 поддерживает SNMP версий 1, 2c, 3. Подключение к консольному порту Консольный порт с разъемом mini-USB на передней панели коммутатора предназначен для подключения компьютера, который будет использоваться для настройки устройства.
- Page 14 Теперь необходимо перезагрузить коммутатор. Самым простым способом перезагрузки коммутатора на данном этапе является отключение кабеля питания и его повторное подключение к соответствующему разъему на задней панели устройства. После этого потребуется выбрать среду для загрузки на коммутаторе: ONIE или ОС D-Link.
-
Page 15: Технические Характеристики
Технические характеристики Аппаратное обеспечение Оперативная память 8 ГБ Flash-память 64 МБ Интерфейсы 48 портов 25GBase-X SFP28 6 портов 100GBase-X QSFP28 Порт USB 2.0 Консольный порт с разъемом mini-USB Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band) Индикаторы... - Page 16 ожидания Тепловыделение 394,75 Вт (1 347,74 БТЕ/час) MTBF (часы) 205 500 Уровень шума При высокой скорости вентилятора: 73,2 дБ При низкой скорости вентилятора: 58,6 дБ Система вентиляции 4 вентилятора Температура Рабочая: от 0 до 45 °C ...
-
Page 17: Техническая Поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
