Rotronic HygroClip Digital Quick Start Manual

ROTRONIC H
ygro
Mit dem ROTRONIC HygroClip HCD haben Sie ein Spitzenprodukt erworben,
das den gängigen Normen entspricht. Bei Beachtung der unten aufge-
führten Montage- und Bedienungshinweise funktioniert der HygroClip
über Jahre perfekt.
Einsatzbereich Feuchte:
Einsatzbereich Temperatur:
HCD-Sxx
Technische Daten:
Versorgung:
Kabellänge:
Schutzart:
Schnittstelle:
Start-Zeit:
Messinterval
Genauigkeit bei 10...30 °C:
** Anschluss
Setzen Sie den HygroClip auf den Gegenstecker des Datenloggers. Achten
Sie darauf, dass die Sperrnocken richtig ausgerichtet sind. Ziehen Sie die
Rändelmutter von Hand fest.
Justierung / Kalibrierung
Die Fühler sind ab Werk justiert. Wir empfehlen je nach Einsatz eine
Kalibrierung nach einem Jahr. Dies kann vor Ort mit ROTRONIC SCS
Feuchte-Standards durch Sie erfolgen. Die Handhabung entnehmen Sie
der den Feuchtestandards beiliegenden Anleitung. Betreffend Justierung
kontaktieren Sie ROTRONIC oder unsere Vertretung.
Weitere Information unter www.rotronic.com
Montage
Der Fühler soll so weit wie möglich in das zu messende Klima einge-
taucht sein.
Mounting
The probe should be immersed in the climate that is to be measured as
far as possible.
ROTRONIC AG, CH-8303 Bassersdorf
Tel. +41 44 838 11 44, www.rotronic.com
ROTRONIC Messgeräte GmbH, D-76275 Ettlingen
Tel. +49 7243 383 250, www.rotronic.de
ROTRONIC SARL, 56, F - 77183 Croissy Beaubourg
Tél. +33 1 60 95 07 10, www.rotronic.fr
ROTRONIC Italia srl, I- 20157 Milano
Tel. +39 2 39 00 71 90, www.rotronic.it
ROTRONIC Instruments (UK) Ltd, West Sussex RH10 9EE
Phone +44 1293 571000, www.rotronic.co.uk
C DIGITAL
®
lip
0...100 %rF
-40...85 °C
2,5...5,5 VDC ±0 % / 0,5 mA
justiert bei 3,3 VDC
max. 5 m
IP65 (ausser Sensorbereich)
UART
90 ms
500 ms
±0,8 %rF / ±0,1 K
OK
OK
ROTRONIC H
ygro

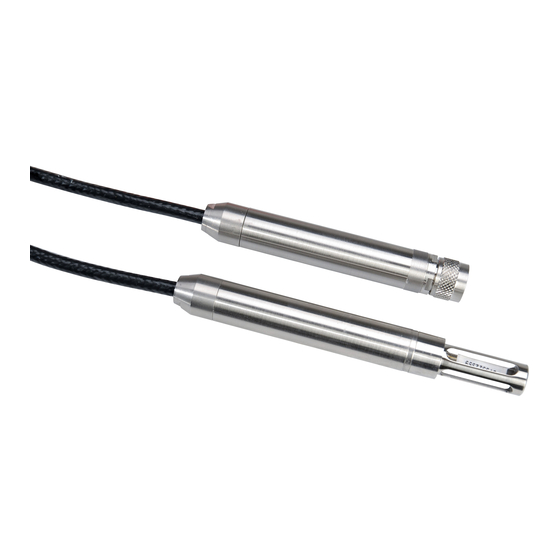

Your ROTRONIC HygroClip HCD is a leading-edge product that meets all
established standards. It will work perfectly for many years if you follow
the assembly and operating guidelines below.
Operating range humidity:
Operating range temperature:
HCD-Sxx
Technical data:
Supply:
Cable length:
Protection rating:
Interface:
Start-up time:
Measurement interval:
Precision at 10...30 °C:
** Connection
Plug the HygroClip on the mating connector of the tdata logger. Make sure
that the catches are aligned correctly. Tighten the knurled nut by hand.
Adjustment / Calibration
The probes are adjusted in our factory before delivery. We recommend
calibration after one year depending on use. You can do this yourself
on-site with the ROTRONIC SCS humidity standards. Please refer to the
instructions included with the humidity standards. Contact ROTRONIC or
our representatives concerning adjustment.
Further information can be obtained at www.rotronic.com
** HINwEIS:
Nur richtig und fest montierte Verbindungen erfüllen den IP(xx)-Schutz.
** Attention:
Only properly assembled and fixed connections meet the IP(xx)
protection.
1. Drehen 2. Andrücken
Rotate Press
ROTRONIC Instrument Corp, NY 11788, USA
Phone +1 631 427-3898, www.rotronic-usa.com
ROTRONIC Canada Inc.,Canada L8W 3P7
Phone +1 905 754 5164, www.rotronic.ca
ROTRONIC Instruments Pte. Ltd., Singapore 159836
Phone +65 6376 2107, www.rotronic.sg
ROTRONIC Shanghai Rep. Office, Shanghai 200233, China
Phone +86 40 08162018, www.rotronic.cn
C DIGITAL
®
lip
0...100 %RH
-40...85 °C
2.5...5.5 VDC ±0 % / 0.5 mA
adjusted at 3.3 VDC
max. 5 m
IP65 (except sensor area)
UART
90 ms
500 ms
±0.8 %RH / ±0.1 K
3. Festdrehen
Tighten screw

