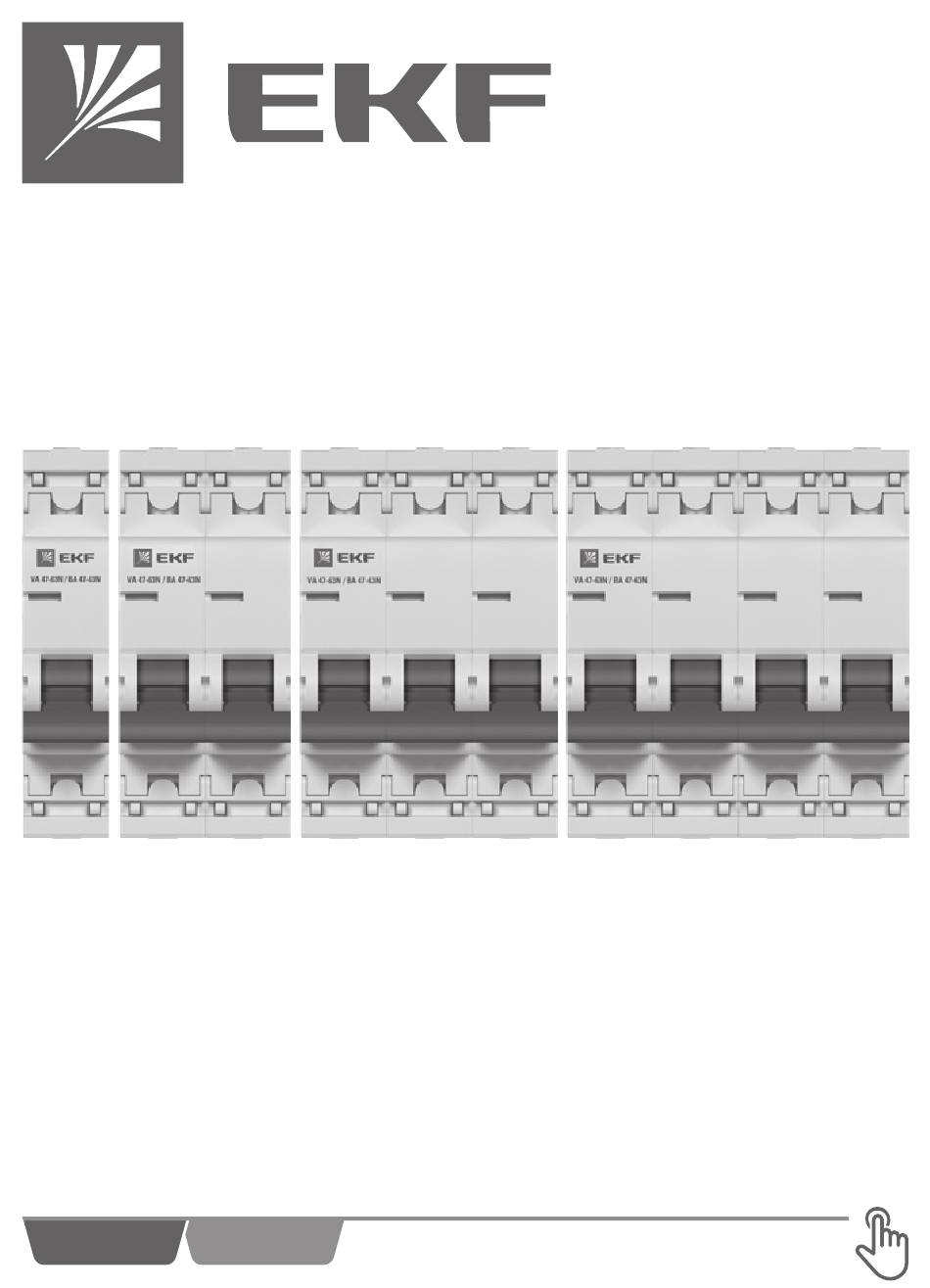

- Page 1 ПАСПОРТ Выключатели автоматические ВА 47-63N серии EKF PROxima Русский English...
- Page 2 1 НАЗНАЧЕНИЕ Выключатели автоматические серии ВА 47-63N являются механичес– кими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатель автоматический соответ- ствует...
-
Page 3: Технические Характеристики
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметры Значения Номинальное напряжение Ue, B 230 / 400 Частота fn, Гц Число полюсов 1, 2, 3, 4 0,5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; Номинальный ток In, А 25; 32; 40; 50; 63 Номинальное... - Page 4 3 ХАРАКТЕРИСТИКИ ОТКЛЮЧЕНИЯ Рис. 1. Время-токовые характеристики...
-
Page 5: Габаритные Размеры
Рис. 2. Коэффициент пересчета номинального тока выключателей в зависимости от температуры окружающей среды 4 ГАБАРИТНЫЕ РАЗМЕРЫ 74,5 max 49,7 17,8 35,6 53,4 71,2... -
Page 6: Монтаж И Подключение
5 МОНТАЖ И ПОДКЛЮЧЕНИЕ Монтаж и подключение автоматических выключателей должны осу- ществляться квалифицированным электротехническим персоналом. Возможна коммутация алюминиевым и медным проводником. При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников. Подключение питающего проводника возможно как со стороны выво- дов... -
Page 7: Требования Безопасности
8 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ Автоматические выключатели, имеющие внешние механические по- вреждения, эксплуатировать запрещено. По способу защиты от поражения электрическим током автоматические выключатели соответствуют классу защиты 0 по ГОСТ Р 58698 и должны устанавливаться в распределительных щитах, имеющих класс защиты не ниже 1. 9 ОБСЛУЖИВАНИЕ... - Page 8 на упаковке или на издели. Срок службы: 20 лет. Изготовитель: Информация указана на упаковке изделия. Импортер и представитель торговой марки EKF по работе с претензиями на территории Российской Федерации: ООО «Электрорешения», 127273, Россия, Москва, ул. Отрадная, д. 2Б, стр. 9, 5 этаж. Тел.: +7 (495) 788-88-15.
-
Page 9: Technical Manual
TECHNICAL MANUAL Miniature circuit breakers VA 47-63N EKF PROxima English Русский... - Page 10 1 DESCRIPTION Miniature circuit breakers (MCB) VA 47-63N EKF PROxima are electrome- chanical switching devices used for close/open operations in AC electrical circuits and for protection against overload and short-circuit currents in residential and commercial buildings. Miniature circuit breakers comply with IEC 60898-1.
-
Page 11: Technical Data
2 TECHNICAL DATA Characteristics Values Rated operating voltage Ue, V 230 / 400 Frequency, Hz Poles 1, 2, 3, 4 0,5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; Rated current In, A 25; 32; 40; 50; 63 Rated impulse withstand voltage Uimp, kV Tripping curve... -
Page 12: Tripping Characteristics
3 TRIPPING CHARACTERISTICS At ambient temperature of +30°C Figure 1. Tripping curve... -
Page 13: Overall Dimensions
Figure 2. MCB derating factor depending on ambient temperature 4 OVERALL DIMENSIONS 74,5 max 49,7 17,8 35,6 53,4 71,2... -
Page 14: Installation And Connection
5 INSTALLATION AND CONNECTION Miniature circuit breakers shall be installed and connected by qualified electrical personnel. Connection options with copper and aluminum wires are supported. Do not connect copper and aluminum wires to one terminal concurrently. MCB power supply can be connected both from terminals 1, 3, 5, 7 and from terminals 2, 4, 6, 8. -
Page 15: Maintenance
8 SAFETY REQUIREMENTS Do not operate miniature circuit breakers with visual mechanical damage. By protection method against electric shock, miniature circuit break- ers belong to protection class "0" according to IEC 61140 and shall be installed in distribution enclosures with protection class "1" and higher. 9 MAINTENANCE For MCB maintenance, follow national safety rules for operation of electrical Installations. -
Page 16: Certificate Of Acceptance
Manufacturer: For information, refer to the product package. Importer and EKF trademark service representative on the territory of the Russian Federation: OOO «Electroresheniya», 2B Otradnaya Str., bld. 9, 5th floor, Moscow 127273, Russia. Теl.: +7 (495) 788-88-15. Importer and EKF trademark service representative оn the territory of the Republic of Kazakhstan: TOO «Energoresheniya Kazakhstan»,...
