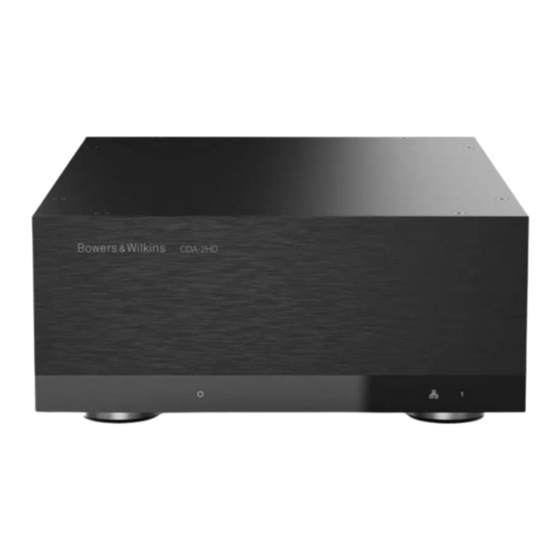

Page 1 CDA-2HD Distribution Amplifier...
Page 2 Bower & Wilkins website. *AVB is available when two or more Bowers & Wilkins CDA amplifiers (CDA-2HD or CDA-4D) are connected to the same wired network using AVB enabled network hardware (AVB enabled switch). Analogue or digital input sources from other CDA amplifiers can be selected as an input source.
Page 3 CLASS 2 WIRING 1. CDA-2HD Carton Contents a. 1 x CDA-2HD b. 2 x Rack-mount ears Connecting speaker wires or input cables while the amplifier is powered may cause c. 1 x Link bracket electrical shock and could damage the d.
Page 4: Installation
2. Installation Diagram 2. Single CDA-2HD rack mounting 2.1 Rack mounting CDA-2HD is intended to be installed in a standard 19-inch equipment rack. It is supplied with rack mount ears, but not rack mount bolts and nuts. Ensure that, once mounted in the rack, the amplifier is well ventilated and that the ventilation apertures are not obstructed.
Page 5: Controls And Connections
Diagram 4. Foot mounting 2.2 Foot mounting CDA-2HD can also be table mounted and is supplied with feet and feet screws, see Diagram 4. Ensure that, once positioned, the amplifier is well ventilated and that the ventilation apertures are not obstructed.
Page 6 Unplug the power cord before making connections. DIGITAL IN 1 4.1 Connecting from source There are three options when connecting audio inputs to the CDA-2HD distribution amplifier. Ethernet (network connection) Network connection is mandatory for setup and configuration. See section 6 Network Connection Instruction.
Page 7 4.2 Connecting to speakers Diagram 10. Connecting to speakers – Single Wiring CDA-2HD can power one stereo output of audio and has a SpeakOn for speaker connections. Speakers can also be wired to bridge into a single channel to increase the power available to a single speaker.
Page 8: Setting Power Mode
Product Configuration Page, allowing the CDA-2HD to be powered on at all times when POWER MODE is set to ON. The CDA-2HD can also be turned on when an audio signal is present at any audio input by selecting AUTO DETECT or the 12V TRIGGER.
Page 9 7.1.1 Information In this section, the user can add a name for the CDA-2HD amplifier and enter the installation details. The amplifier model, Firmware version, serial number, temperature and time/date are displayed here, they...
Page 10: Auto Detect
7.1.3 Network DHCP ON / OFF CDA-2HD’s factory default setting has DHCP (Dynamic Host Connection Protocol) set to ON. DHCP shows the current IP address used when DHCP is ON. When DHCP is set to OFF this allows you to enter a desired static IP address.
Page 11 Control Systems Wake on Lan must be enabled to control the unit via a control system. Only one active connection to the unit will be available at any given point. We recommend setting up and tuning the unit via the web portal before connecting to a control system.
Page 12 7.2 Input / Output Settings In the Input / Output Settings tab, configuration of the routing for each input to a selected output can be made. Mode of use, individual trim level and volume parameters can also be set.
Page 13 Analogue / Digital / AVB* *AVB is available when two or more Bowers & Wilkins CDA amplifiers (CDA-2HD or CDA-4D) are connected to the same network using AVB enabled network hardware (AVB enabled switch). Analogue or digital input sources from other CDA amplifiers can be used as an input source.
Page 14 7.2.2 Mode of Use The Mode of Use defines the system setup and the number of possible speaker configuration variants. There are 2 options: Speaker Mode and Bridged-Tied Load Mode. Choosing a different mode will determine the Speaker Mode Bridge-Tied Load Mode type of Bowers &...
Page 15: Amplifier Mode
Changes made to the Output Name will be reflected through the settings page. Speaker Select the product model for each channel that is being used with the CDA-2HD. When using a non- Bowers & Wilkins product, please choose any User Preset. Stereo / Mono Allows each channel to be set for Stereo or Mono operation.
Page 16 Bowers & Wilkins products In the DSP Configuration tab, you can make fine adjustment like Phase, Delay and Tone Control on Bowers & Wilkins products. CDA-2HD is designed to provide the best audio quality when used with Bowers & Wilkins speakers.
Page 17 Third-party products when a User Preset is selected...
Page 18 LISTENING MODE provides equalisation options for music or movie programme material. 7.3.2 Test Signal Phase The CDA-2HD includes a built-in pink noise (available when a Bowers & Wilkins generator. The pink noise signal can be used in subwoofer or a User Preset is selected)
Page 19 EQ Graph The EQ graph reflects the changes to the EQ Parameter. EQ Parameter The CDA-2HD features an 8 band parametric EQ. Adjustments made to the EQ will be displayed on the output frequency response graph with the following configurable settings:...
Page 20 8. LED status Diagram 14. LED status Power LED Status Dark / unlit Dim white Standby White Fault Zone status LED Status Dark / unlit Off / Signal not present / PSU fault White On and signal present Zone fault Network status LED Status White...
Page 21: Specifications
10. Specifications Audio Specifications Load impedance range: >3Ω per channel (>6Ω in bridge mode) 250W into 8Ω 212W into 8Ω* Output Power per channel, non-clipped: 500W into 4Ω 424W into 4Ω* 1,000W into 8Ω 848W into 8Ω* Output Power bridge mode, non-clipped: 1,000W short term 848W short term* Output Power total, all channels:...
Page 22 Bowers & Wilkins. *L'AVB est disponible lorsque deux amplificateurs CDA Bowers & Wilkins ou plus (CDA-2HD ou CDA-4D) sont connectés au même réseau câblé à l'aide d'un matériel réseau compatible AVB (commutateur compatible AVB). Les sources d'entrées analogiques ou numériques issues d’autres amplificateurs CDA peuvent être sélectionnées en tant que sources d'entrées.
Page 23 CÂBLAGE DE CLASSE 2 1. Contenu du carton CDA-2HD 1 x CDA-2HD Connecter tous câbles d'entree ou de sortie 2 x joues de montage en rack. alors que l'amplificateur est sous tension 1 x Support de liaison peut provoquer un choc électrique et 1 x Câble d'alimentation...
Page 24: Installation
2. Installation Schéma 2. Montage en rack d'un seul CDA-2HD 2.1 Montage en rack. Le CDA-2HD est destiné à être intégré dans une baie d’équipements au standard 19 pouces. Il est fourni avec les équerres pour montage en rack, mais sans les vis et écrous de fixation. Assurez-vous qu’une fois intégré...
Page 25: Commandes Et Connexions
2.2 Montage sur pieds. Schéma 4. Montage sur pieds Le CDA-2HD peut également être positionné sur un meuble ou étagère. Il est pour cela fourni avec des pieds et vis pour pieds, voir Schéma 4. Assurez-vous qu’une fois positionné votre amplificateur reste bien ventilé...
Page 26 DIGITAL IN 1 avant toute connexion. 4.1 Connexion depuis la source Il existe trois options pour connecter les entrées audio à l'amplificateur de distribution CDA-2HD. Ethernet (connexion réseau) La connexion réseau est obligatoire pour l'installation et la configuration. Voir section 6 Instructions de connexion au réseau.
Page 27 4.2 Connexion aux enceintes acoustiques Schéma 10. Connexion aux enceintes - Câblage simple Le CDA-2HD peut alimenter une sortie audio stereo et il est équipé d’un connecteur SpeakOn pour la connexion des enceintes. Les enceintes peuvent être connectées à des canaux bridgés pour obtenir une puissance de sortie supérieure.
Page 28 MODE D'ALIMENTATION (POWER MODE) peut être sélectionné via la page de configuration de l’appareil (Product Configuration Page), permettant au CDA-2HD d'être mis sous tension à tout moment lorsque le MODE D'ALIMENTATION est positionné sur ON. Le CDA-2HD peut également être mis sous tension lorsqu'un signal audio se présente...
Page 29 7.1.1 Information Dans cette section, l'utilisateur peut attribuer un nom à l'amplificateur CDA-2HD et entrer dans les détails de l'installation. Le modèle d'amplificateur, la version du firmware, le numéro de série, la température et l'heure/date sont affichés ici. Ils ne sont pas...
Page 30 MODE). Remarque : Si aucun signal audio n'est présent sur l’un des canaux pendant 15 minutes, l'amplificateur passe en MODE VEILLE. Le réglage d'usine par défaut du CDA-2HD est défini sur Auto Detect (Détection automatique). Alimentation Communication Dans ce mode, la détection du signal et le trigger...
Page 31: Lock Settings
Systèmes de commande La fonction Wake on Lan doit être activée pour pouvoir piloter l’appareil via un système de commandes externe. Une seule connexion active à l’appareil sera possible à un instant donné. Nous vous recommandons de configurer et d’ajuster les paramètres de l’appareil via le portail web avant de le connecter à...
Page 32 7.2 Input/Output Settings Dans l'onglet Input/Output Settings la configuration du routage de chacune des entrées vers une sortie sélectionnée peut être précisée. Le mode d'utilisation, le niveau d'ajustement individuel et les paramètres de volume peuvent aussi être ajustés.
Page 33 Sélectionnez la source d'entrée à partir de la liste suivante : Analogique / Numérique / AVB*. *AVB est disponible lorsque deux amplificateurs CDA Bowers & Wilkins (CDA-2HD ou CDA-4D) ou plus sont connectés au même réseau au moyen d’un équipement réseau compatible AVB (commutateur compatible AVB). Les sources d'entrée analogiques ou numériques des autres...
Page 34 7.2.2 Mode of Use Le mode d'utilisation (Mode of Use) définit la configuration du système et le nombre de variantes possibles pour la configuration des enceintes. Il existe 2 options : Mode enceintes et Mode bridgé. Speakers Bridge-Tied Load Le choix des différents modes déterminera Deux canaux alimentent deux enceintes en stéréo Lorsque plus de puissance est nécessaire, deux la nature des éléments Bowers &...
Page 35: Amplifier Mode
7.2.4 Zone Le CDA-2HD est un produit à zone unique. Ceci regroupe les réglages : Volume de sortie, Volume à la mise sous tension et Mute sur ce produit. 7.2.5 Output Volume Output Volume Contrôle du niveau de volume principal pour chaque...
Page 36 Dans l'onglet Configuration DSP, vous pouvez effectuer des réglages fins comme la phase, le délai et le contrôle de la tonalité de produits Bowers & Wilkins. Le CDA-2HD est conçu pour délivrer la meilleure qualité audio lorsqu'il est utilisé avec des enceintes Bowers & Wilkins.
Page 37 Produits tiers quand un préréglage utilisateur est sélectionné...
Page 38 7.3.2 Test Signal Phase Le CDA-2HD comprend un générateur de bruit (disponible lorsqu'un caisson de grave Bowers & Wilkins rose intégré. Le signal de bruit rose peut être utilisé ou un préset (préréglage) utilisateur est sélectionné).
Page 39 Le graphique reflète les modifications apportées aux paramètres d'égalisation. EQ Parameter Le CDA-2HD comporte un égaliseur paramétrique à 8 bandes. Les ajustements apportés à l'égaliseur seront affichés sur le graphique de réponse en fréquence de sortie avec les paramètres configurables suivants...
Page 40: Informations Environnementales
Présence réseau Rouge Erreur réseau 9. Assistance Si vous avez besoin d'aide ou de conseils supplémentaires concernant votre CDA-2HD, veuillez consulter le site d'assistance ici : www.bowerswilkins.com/support. Informations environnementales. Ce produit est conforme aux directives internationales, y compris, mais sans s'y limiter, à...
Page 41: Caractéristiques
10. Caractéristiques Spécifications audio Plage d'impédance de charge : >3Ω par canal (>6Ω en mode bridge) 250W sous 8Ω 212W sous 8Ω* Puissance de sortie par canal avant écrêtage : 500W sous 4Ω 424W sous 4Ω* 1000W sous 8Ω 848W sous 8Ω* Puissance de sortie en mode bridge avant écrêtage : 1,000W crête 848W crête*...
Page 42 Hinweis: Informieren Sie sich stets auf der Bower & Wilkins- Website über die neueste Software. *AVB ist verfügbar, wenn zwei oder mehr Bowers & Wilkins CDA-Verstärker (CDA-2HD oder CDA-4D) über AVB-fähige Netzwerkhardware (AVB-fähiger Switch) mit demselben kabelgebundenen Netzwerk verbunden sind. Als Eingangsquelle können analoge oder digitale Eingangsquellen von anderen CDA-Verstärkern ausgewählt werden.
Page 43 1. CDA-2HD Lieferumfang Das Anschließen von Lautsprecher- oder Eingangskabeln bei eingeschaltetem Verstärker kann einen elektrischen Schlag verursachen a. 1 x CDA-2HD b. 2 x Rack-Halter und den Verstärker beschädigen. Ziehen Sie das c. 1 x Verbindungsstück Netzkabel ab, bevor Sie Verbindungen herstellen.
Page 44 2. Installation Abbildung 2. Rackmontage von einem CDA-2HD 2.1 Rack-Montage Der CDA-2HD ist für den Einbau in ein Standard- 19-Zoll-Rack vorgesehen. Er wird mit Rack-Haltern, aber nicht mit Rack-Schrauben und -Muttern geliefert. Stellen Sie sicher, dass der Verstärker nach der Montage im Rack gut belüftet ist und die Lüftungsöffnungen nicht verdeckt werden.
Page 45: Bedienelemente Und Anschlüsse
2.2 Montage der Füße Abbildung 4. Montage der Füße Der CDA-2HD kann auch auf einem Tisch aufgestellt werden und wird mit Füßen und Schrauben geliefert, siehe Abbildung 4. Stellen Sie sicher, dass der Verstärker nach dem Aufstellen gut belüftet ist und die Lüftungsöffnungen nicht verdeckt werden.
Page 46 Netzkabel ab, bevor Sie Verbindungen herstellen. DIGITAL IN 1 4.1 Anschließen der Quellen Beim Anschluss von Audioeingängen an den Verteilverstärker CDA-2HD gibt es drei Möglichkeiten. Ethernet (Netzwerkverbindung) Für die Einrichtung und Konfiguration ist eine Netzwerkverbindung erforderlich. Siehe Abschnitt 6 Anweisungen zur Netzwerkverbindung.
Page 47 4.2 Anschließen der Lautsprecher Abbildung 10. Lautsprecheranschluss – Einzelverdrahtung Der CDA-2HD hat einen Stereo-Audioausgang und verfügt über eine SpeakOn-Buchse für die Lautsprecheranschlüsse. Die Lautsprecher können auch in Brückenschaltung angeschlossen werden, um die einem einzelnen Lautsprecher zur Verfügung stehende Leistung zu erhöhen.
Page 48 Audiosignal an einem beliebigen Audioeingang anliegt, indem AUTO DETECT oder der 12V TRIGGER gewählt wird. So richten Sie den CDA-2HD für die Steuerung durch Abbildung 12. 12-V-Trigger ein 12-V-Triggersignal ein: 1. Schließen Sie das 12-V-Triggerkabel an die 3,5-mm-Buchse 12V TRIGGER IN an, siehe Abbildung 12.
Page 49 Abschnitt führt Sie durch die einzelnen Funktionen auf dieser Registerkarte. 7.1.1 Information In diesem Abschnitt kann der Benutzer einen Namen für den CDA-2HD-Verstärker hinzufügen und die Installationsdetails eingeben. Hier werden Verstärkermodell, Firmware-Version, Seriennummer, Temperatur und Uhrzeit/Datum angezeigt, die nicht...
Page 50 POWER MODE-Optionen wählen. Hinweis: Wenn 15 Minuten lang kein Audiosignal auf einem Kanal anliegt, schaltet der Verstärker in den STANDBY-MODUS. Die Werkseinstellung des CDA-2HD ist auf Auto Detect eingestellt. Leistungsaufnahme Netzwerkkommunikation In diesem Modus sind die Signalerkennung und der Power-Modus 12-V-Trigger ausgeschaltet.
Page 51 Steuersysteme Wake-on-Lan muss aktiviert sein, um das Gerät über ein Steuersystem zu steuern. Es ist immer nur eine aktive Verbindung zum Gerät verfügbar. Wir empfehlen, das Gerät über das Webportal einzurichten und einzustellen, bevor Sie es mit einem Steuersystem verbinden. Das Steuersystem muss ausgeschaltet werden, bevor Sie sich erneut über das Webportal mit dem Gerät verbinden.
Page 52 7.2 Input / Output Settings (Eingangs-/ Ausgangseinstellungen) Auf der Registerkarte Input / Output Settings kann das Routing für jeden Eingang zu einem ausgewählten Ausgang konfiguriert werden. Auch die Betriebsart, der individuelle Trimmpegel und die Lautstärke können eingestellt werden.
Page 53 Wählen Sie die Eingangsquelle aus der folgenden Auswahl: Analog / Digital / AVB* *AVB ist verfügbar, wenn zwei oder mehr Bowers & Wilkins CDA-Verstärker (CDA-2HD oder CDA-4D) über AVB-fähige Netzwerkhardware (AVB-fähiger Switch) mit demselben Netzwerk verbunden sind. Als Eingangsquelle können auch analoge oder digitale Eingangsquellen von anderen CDA- Verstärkern ausgewählt werden.
Page 54 7.2.2 Mode of Use (Betriebsart) Der Mode of Use definiert den Systemaufbau und die Anzahl der möglichen Varianten bei der Lautsprecherkonfiguration. Es gibt 2 Optionen: Speaker Mode und Bridged-Tied Load Mode. Die Wahl der Betriebsart bestimmt die Art der Lautsprechermodus Brückenmodus Bowers &...
Page 55 Kanäle zu einem Kanal gebrückt werden. Siehe 4.2 Anschluss von Lautsprechern, um ein Produkt per Brückenschaltung anzuschließen. 7.2.4 Zone CDA-2HD ist ein Produkt für nur eine Zone. Hier werden folgende Einstellungen zusammengefasst: Ausgangslautstärke, Einschaltlautstärke und Stummschaltung bei diesem Produkt. 7.2.5 Output Volume (Ausgangslautstärke) Ausgangslautstärke...
Page 56 Bowers & Wilkins-Produkte Auf der Registerkarte DSP-Konfiguration können Sie Feineinstellungen wie Phase, Laufzeitkorrektur und Klangregelung für Bowers & Wilkins-Produkte vornehmen. Der CDA-2HD wurde für beste Klangqualität in Verbindung mit Bowers & Wilkins- Lautsprechern konzipiert. Soll ein Produkt eines Drittanbieters verwendet werden, wählen Sie bitte in der Lautsprecherauswahl eine...
Page 57 Produkte von Drittanbietern , wenn eine Benutzervoreinstellung ausgewählt ist...
Page 58: Bass Und Treble
7.3.2 Testsignal (verfügbar, wenn ein Bowers & Wilkins-Subwoofer oder ein User Preset ausgewählt ist). Phase ist Der CDA-2HD verfügt über einen eingebauten standardmäßig auf OFF eingestellt; bei Einstellung ON Generator für rosa Rauschen. Das rosa Rauschsignal wird die Phase um 180° invertiert.
Page 59 EQ-Grafik Das EQ-Diagramm spiegelt die Änderungen an den EQ- Parametern wider. EQ-Parameter Der CDA-2HD verfügt über einen parametrischen 8-Band- EQ. Am EQ vorgenommene Anpassungen werden in der Grafik des Ausgangsfrequenzgangs mit den folgenden konfigurierbaren Einstellungen angezeigt: EQ Ein/Aus Hiermit wird jeder der 8 parametrischen EQ-Filter ein- und ausgeschaltet.
Page 60 8. LED-Status Abbildung 14. LED-Status Netz-LED Status Dunkel / unbeleuchtet Schwachweiß Standby Weiß Störung Zonenstatus-LED Status Dunkel / Aus / Signal nicht vorhanden / unbeleuchtet Netzteilfehler Weiß Ein und Signal vorhanden Zonenfehler Netzwerkstatus-LED Status Weiß Netzwerk vorhanden Netzwerkfehler 9. Support Bitte besuchen Sie die Bowers &...
Page 61 10. Technische Daten Audio Lastimpedanzbereich: >3 Ω pro Kanal (>6 Ω im Brückenmodus) 250 W an 8 Ω 212 W an 8 Ω* Ausgangsleistung pro Kanal, ohne Clipping: 500 W an 4 Ω 424 W an 4 Ω* Ausgangsleistung Brückenmodus, ohne Clipping: 1.000 W an 8 Ω 848 W an 8 Ω* 1.000 W Spitzenleistung 848 W Spitzenleistung*...
Page 62 Bowers & Wilkins. *El AVB está disponible cuando dos o más amplificadores CDA de Bowers & Wilkins (CDA-2HD o CDA-4D) están conectados a la misma red por cable utilizando hardware de red compatible AVB (conmutador de habilitación AVB). Es posible seleccionar como fuente de entrada a fuentes de entrada analógicas o digitales procedentes de otros amplificadores CDA.
Page 63 1. Contenido del Embalaje de la CDA-2HD La conexión de cables a cajas acústicas o de entrada cuando la etapa de potencia esté en marcha puede provocar una descarga a. 1 CDA-2HD b. 2 Asas para montaje en rack eléctrica y podría dañar aquélla. Antes de realizar conexiones, desconecte el cable de alimentación.
Page 64: Instalación
2. Instalación Diagrama 2. Montaje en rack de una sola CDA-2HD 2.1 Montaje en rack La CDA-2HD está diseñada para ser instalada en un rack para componentes de audio estándar de 19 pulgadas. Se suministra con adaptadores para montaje en rack, pero no con tornillos y tuercas para completar la operación.
Page 65: Controles Y Conexiones
2.2 Montaje con pies Diagrama 4. Montaje de los pies La CDA-2HD también puede ser montada sobre una mesa, para lo que se suministran los correspondientes pies y tornillos. Ver Diagrama 4.. Asegúrese de que, una vez esté en su posición definitiva, la etapa de potencia esté...
Page 66 4.1 Conexión de la fuente Hay tres opciones cuando se conectan entradas de audio a la etapa de potencia para instalaciones personalizadas CDA-2HD. Ethernet (conexión a una red) La conexión a una red es obligatoria para configuración y ajustes. Ver sección 6.
Page 67 4.2 Conexión a las cajas acústicas Diagrama 10. Conexión a las cajas acústicas – Monocableado La CDA-2HD puede alimentar una salida de audio estereofônica e incluye um terminal SpeakOn para la conexión a lãs cajás acústicas. Las cajas acústicas también pueden ser cableadas a un único canal puenteado para incrementar la potencia disponible para una sola cajá...
Page 68: Power Mode
Diagrama 12. Disparador de Señal de 12 V (DETECCIÓN AUTOMÁTICA) o 12V TRIGGER (DISPARADOR DE SEÑAL DE 12 V). Para configurar la CDA-2HD de tal modo que sea controlada por una señal de disparo de 12 V: 1. Conecte el cable para señal de disparo de 12 V a la toma de entrada para clavija de 3’5...
Page 69 7.1.1 Information En esta sección, el usuario puede añadir un nombre para la etapa de potencia CDA-2HD e introducir los detalles de la instalación. El modelo de la etapa de potencia, la versión del Firmware, el número de serie, la temperatura y la hora/fecha son mostrados aquí...
Page 70: Auto Detect
7.1.3 Network DHCP ON / OFF La CDA-2HD viene ajustada de fábrica con DHCP (Dynamic Host Connection Protocol) en ON. DHCP muestra la direccion IP actual cuando DHCP está ajustado en ON. Cuando DHCP está ajustado en OFF, usted puede introducir una dirección IP...
Page 71: Lock Settings
Control Systems Wake on Lan debe ser activado para controlar el aparato desde un sistema de control. Sólo estará disponible una conexión activa al aparato en un punto determinado. Recomendamos configurar y ajustar el aparato desde el portal web antes de conectarlo a un sistema de control.
Page 72 7.2 Input / Output Settings En la pestaña Input / Output Settings (Ajustes de Entrada / Salida) es posible configurar la ruta para cada entrada hasta una salida seleccionada. También pueden configurarse parámetros como el modo de uso, el nivel de atenuación individual y el nivel de volumen.
Page 73 Analogue / Digital / AVB* *El AVB está disponible cuando dos o más amplificadores CDA de Bowers & Wilkins (CDA-2HD o CDA-4D) están conectados a la misma red por cable utilizando hardware de red compatible AVB (conmutador de habilitación AVB).
Page 74 7.2.2 Mode of Use Mode of Use (Modo de Uso) define la configuración del sistema y el número de variantes posibles para la configuración de cajas acústicas del mismo. Hay 2 opciones: Speaker Mode y Bridged-Tied Load Mode. Speaker Mode Bridge-Tied Load Mode La elección de uno u otro modo determinará...
Page 75 Conexión Puenteada (Bridge-Tied Load). 7.2.4 Zone La CDA-2HD es un producto para utilizar en una única zona. Esto agrupa los ajustes: Otuput Volume (Volumen de Salida), Turn On Volume (Volumen de Puesta en Marcha) y Mute (Silenciamiento) para este producto.
Page 76 (Configuración DSP), usted puede realizar ajustes finos de parámetros como la Fase, el Retardo y el Control de Tono en productos Bowers & Wilkins. La CDA-2HD está diseñada para proporcionar la mejor calidad sonora cuando es utilizada con cajas acústicas de Bowers & Wilkins.
Page 77 Productos de otras marcas cuando se selecciona una User Preset (Preselección de Usuario)
Page 78: Listening Mode
7.3.2 Test Signal Phase (disponible cuando se ha seleccionado un La CDA-2HD incluye un generador de ruido rosa subwoofer de Bowers & Wilkins o una User Preset/ interno. La señal de ruido rosa puede ser utilizada Preselección de Usuario). El ajuste por defecto de conjuntamente con un analizador de espectros para Phase (Fase) es OFF;...
Page 79 EQ Parameter (Parámetro de Ecualización). EQ Parameter La CDA-2HD incorpora un ecualizador paramétrico de 8 bandas. Los ajustes realizados en el ecualizador serán mostrados en el gráfico de la curva de respuesta en frecuencia de salida con los siguientes parámetros...
Page 80 Red presente Rojo Error en la red 9. Soporte En el caso de que necesitara ayuda o consejo adicional sobre su CDA-2HD, le rogamos que visite el apartado de soporte de www.bowerswilkins.com/support. Información Medioambiental Este producto satisface varias regulaciones internacionales relacionadas con la protección del medio ambiente, entre ellas –aunque sin...
Page 81 10. Características Técnicas Especificaciones de Audio Rango de impedancias de carga: >3 Ω por canal (>6 Ω en modo puenteado) 250 W sobre 8 Ω 212 W sobre 8 Ω* Potencia de Salida por canal, sin recorte de señal: 500 W sobre 4 Ω 424 W sobre 4 Ω* Potencia de Salida en modo puenteado, sin 1.000 W sobre 8 Ω...
Page 82 Website da Bowers & Wilkins. * A AVB está disponível quando dois ou mais amplificadores CDA da Bowers & Wilkins (CDA-2HD ou CDA-4D) estão ligados à mesma rede com fios através de hardware de rede compatível com AVB (interruptor compatível com AVB). É possível selecionar fontes de entrada analógicas ou digitais de outros amplificadores CDA.
Page 83 1. Conteúdo da caixa do CDA-2HD Se ligar os cabos das colunas ou os de entrada enquanto o amplificador estiver ligado, pode provocar um choque elétrico e danificar a. 1 CDA-2HD b. 2 suportes de montagem em rack o amplificador. Desligue o cabo de alimentação antes c.
Page 84 2. Instalação Imagem 2. Suporte de montagem do CDA-2HD único 2.1 Montagem em rack O CDA-2HD destina-se a ser instalado num rack para equipamentos padrão de 19 polegadas. É fornecido com suportes de montagem em rack, mas sem pernos e porcas de montagem em rack. Certifique-se de que, assim que esteja montado no rack, o amplificador tem ventilação adequada e as aberturas da ventilação não...
Page 85 2.2 Montagem das bases Imagem 4. Montagem das bases O CDA-2HD também pode ser montado numa mesa, pelo que são fornecidas bases e parafusos para as mesmas (consultar Imagem 4). Certifique-se de que, assim que esteja posicionado, o amplificador tem ventilação adequada e as aberturas da ventilação não estão obstruídas.
Page 86 DIGITAL IN 1 4.1 Ligação a partir da fonte Há três opções de ligação de entradas de áudio ao amplificador de distribuição CDA-2HD. Ethernet (ligação de rede) A ligação de rede é obrigatória para a configuração. Consulte a Secção 6 Instruções de ligação de rede.
Page 87 4.2 Ligação às colunas Imagem 10. Ligação às colunas – Cablagem única O CDA-2HD suporta a ligação de uma saída de áudio estéreo e tem um SpeakOn para ligações de colunas. As colunas também podem ser ligadas num único canal com ligação em bridge para aumentar a potência disponível para uma única coluna.
Page 88 12 V a uma entrada de ativação de 12 V noutro amplificador para controlar o consumo de energia de ambos. Neste modo, o CDA-2HD irá ligar-se quando um sinal de ativação de 12 V ocorre na entrada de ativação de 12 V. Esta entrada de ativação de 12 V pode ser ligada à...
Page 89 7.1.1 Information (Informação) Nesta secção o utilizador pode adicionar um nome ao amplificador CDA-2HD e aceder aos detalhes da instalação. O modelo do amplificador, a versão do firmware, o número de série, a temperatura e a data/hora são apresentados aqui e não são editáveis.
Page 90 (branco) para indicar que amplificador está a programar. 7.1.3 Network (Rede) DHCP ATIVADO/DESATIVADO A definição de fábrica do CDA-2HD tem o DHCP (Dynamic Host Connection Protocol – Protocolo dinâmico de configuração de host) configurado para estar ativado. O DHCP apresenta o endereço IP atual utilizado quando o DHCP está...
Page 91 Sistemas de controlo A ativação LAN tem de estar ativada para controlar a unidade através de um sistema de controlo. Em qualquer momento, apenas estará disponível uma ligação ativa para a unidade. Recomendamos que configure e ajuste a unidade através do portal Web antes de estabelecer a ligação a um sistema de controlo.
Page 92 7.2 Input/Output Settings (Definições de entrada/ saída) No separador de definições de entrada/saída, pode fazer a configuração de encaminhamento de cada entrada para uma saída selecionada. Também pode definir o modo de utilização e parâmetros de nível de compactação individual e volume.
Page 93 Analogue/Digital/AVB (Analógico/Digital/AVB)*. * A AVB está disponível quando dois ou mais amplificadores CDA da Bowers & Wilkins (CDA-2HD ou CDA-4D) estão ligados à mesma rede através de hardware de rede compatível com AVB (interruptor compatível com AVB). É possível utilizar fontes de entrada analógicas ou digitais de outros amplificadores CDA.
Page 94 7.2.2 Mode of Use (Modo de utilização) O modo de utilização define a configuração do sistema e o número de possíveis variantes de configuração das colunas. Há duas opções: Modo Speaker (Coluna) e modo Bridged-Tied Load (Ligação em bridge). Escolher um modo diferente vai determinar o Modo Speaker Modo Bridge-Tied Load tipo de produtos Bowers & Wilkins disponíveis...
Page 95 Speaker (Coluna) Selecione o modelo do produto para cada canal que está a ser utilizado com o CDA-2HD. Ao utilizar um produto que não seja da Bowers & Wilkins, selecione qualquer User Preset (Predefinição de utilizador).
Page 96 No separador de configuração do DSP, pode fazer ajustes como Phase (Fase), Delay (Atraso) e Tone Control (Controlo de som) em produtos Bowers & Wilkins. O CDA-2HD foi concebido para proporcionar a melhor qualidade de áudio quando utilizado com colunas Bowers & Wilkins. Se for utilizado um produto terceiro, selecione uma User Preset (Predefinição do utilizador) na seleção...
Page 97 Produtos terceiros quando é selecionada uma predefinição do utilizador.
Page 98 7.3.2 Test Signal (Sinal de teste) Phase (Fase) O CDA-2HD inclui um gerador de ruído rosa (disponível quando está selecionado um subwoofer incorporado. O sinal de ruído rosa pode ser utilizado Bowers & Wilkins ou uma predefinição do utilizador).
Page 99 O gráfico de equalização reflete as alterações ao parâmetro de equalização. EQ Parameter (Parâmetro de equalização) O CDA-2HD apresenta uma equalização paramétrica de 8 bandas. Os ajustes feitos à equalização serão apresentados no gráfico de resposta de frequência de saída com as seguintes definições personalizáveis: EQ On/Off (Equalizador ligado/desligado) Utilize o botão ligar/desligar para que a banda de...
Page 100: Estado Do Led
8. Estado do LED Imagem 14. Estado do LED LED de alimentação Estado Escuro/apagado Desligado Branco fraco Standby Branco Ligado Vermelho Falha LED de estado da zona Estado Escuro/apagado Desligado/sinal não presente/ falha na PSU Branco Ligado e sinal presente Vermelho Falha na zona LED de estado da rede...
Page 101 10. Especificações Especificações de áudio Alcance da impedância de carga: >3 Ω por canal (>6 Ω em modo de bridging) 250 W em 8 Ω 212 W em 8 Ω* Potência de saída por canal, sem clipping: 500 W em 4 Ω 424 W em 4 Ω* 1000 W em 8 Ω 848 W em 8 Ω* Potência de saída no modo de bridging, sem clipping:...
Page 102 Bower & Wilkins. *L’AVB è disponibile quando due o più amplificatori CDA Bowers & Wilkins (CDA-2HD o CDA-4D) sono collegati alla stessa rete cablata utilizzando hardware di rete abilitato AVB (switch abilitato AVB). È possibile selezionare come sorgente d’ingresso fonti analogiche o digitali di altri amplificatori CDA.
Page 103 1. Contenuto della confezione CDA-2HD Il collegamento dei cavi degli altoparlanti o dei cavi di ingresso con l’amplificatore sotto tensione può causare scosse elettriche e a. 1 x CDA-2HD b. 2 x Staffe di montaggio su rack potrebbe danneggiare l’amplificatore. Scollegare il cavo c.
Page 104: Installazione
Diagramma 2. Montaggio su rack di un CDA-2HD 2.1 Montaggio su rack Il CDA-2HD va installato su un rack standard, di 19 pollici. Viene fornito con le staffe per il montaggio su rack, ma non con i bulloni e i dadi. Assicurarsi che, una volta montato sul rack, l’amplificatore sia ben ventilato...
Page 105: Comandi E Collegamenti
2.2 Montaggio dei piedini Diagramma 4. Montaggio dei piedini Il CDA-2HD può anche essere montato su un tavolo ed è fornito con piedini e viti per i piedini; vedere il Diagramma 4. Assicurarsi che, una volta posizionato, l’amplificatore sia ben ventilato e che le aperture di ventilazione non 180º...
Page 106 DIGITAL IN 1 4.1 Collegamento di una sorgente Per il collegamento degli ingressi audio all’amplificatore di distribuzione CDA-2HD sono disponibili tre opzioni. Ethernet (connessione di rete) La connessione alla rete è obbligatoria per l’impostazione e la configurazione. Vedere la Sezione 6 “Istruzioni per la connessione di rete”.
Page 107 4.2 Collegamento degli altoparlanti Diagramma 10. Collegamento degli altoparlanti – cablaggio singolo Il CDA-2HD può alimentare un’uscita audio stereo ed è dotato di un connettore SpeakerOn per il collegamento degli altoparlanti. Gli altoparlanti possono anche essere cablati in un singolo canale per aumentare la potenza disponibile per un singolo altoparlante.
Page 108: Power Mode
MODE può essere selezionato tramite la pagina di configurazione del prodotto, consentendo al CDA-2HD di rimanere sempre acceso quando POWER MODE è impostato su ON. Il CDA-2HD può essere acceso anche in presenza di un segnale audio su qualsiasi ingresso audio, selezionando AUTO DETECT o TRIGGER 12 V.
Page 109 7.1.1 Information (Informazioni) In questa sezione l’utente può aggiungere un nome all’amplificatore CDA-2HD e inserire i dettagli dell’installazione. Qui vengono visualizzati il modello dell’amplificatore, la versione del firmware, il numero di serie, la temperatura e la data/ora, che non sono...
Page 110 7.1.3 Network (Rete) DHCP ON / OFF Nelle impostazioni di fabbrica predefinite del CDA-2HD, il protocollo DHCP (Dynamic Host Connection Protocol) è impostato su ON, cioè è attivato. Il DHCP visualizza l’indirizzo IP correntemente utilizzato quando il DHCP è...
Page 111 Sistemi di controllo La funzione Wake on Lan deve essere abilitata per comandare l’unità tramite un sistema di controllo. Solo una connessione attiva all’unità sarà disponibile. Si consiglia di impostare e configurare l’unità tramite il portale web prima di collegarla a un sistema di controllo. Il sistema di controllo dovrà...
Page 112 7.2 Input/Output Settings (Impostazioni ingresso/ uscita) Nella scheda Impostazioni di ingresso/uscita è possibile configurare il routing di ciascun ingresso verso un’uscita selezionata. È inoltre possibile impostare la modalità d’uso, il livello di trim individuale e i parametri del volume.
Page 113 Analogue / Digital / AVB* (Analogico/Digitale/ AVB) *L’AVB è disponibile quando due o più amplificatori CDA Bowers & Wilkins (CDA-2HD o CDA-4D) sono collegati alla stessa rete utilizzando hardware di rete abilitato AVB (switch abilitato AVB). È possibile utilizzare come sorgente d’ingresso fonti analogiche o digitali di altri amplificatori CDA.
Page 114 7.2.2 Mode of Use (Modalità di utilizzo) La Modalità di utilizzo definisce l’impostazione del sistema e il numero di possibili varianti di configurazione dei diffusori. Sono disponibili 2 opzioni: Speaker Mode (Modalità altoparlante) e Bridge- Tied Load Mode (Modalità BTL - Bridge-Tied). Speaker Mode (Modalità...
Page 115 Bridge-Tied Load, vedere 4.2 Collegamento degli altoparlanti. 7.2.4 Zone (Zona) Il CDA-2HD è un prodotto a singola zona. Le seguenti impostazioni sono raggruppate sul prodotto: Output Volume (volume d’uscita), Turn on Volume (Volume all’accensione) e Mute (Disattivazione audio).
Page 116 Nella scheda DSP Configuration è possibile effettuare regolazioni di precisione come Phase (Fase), Delay (Ritardo) e Tone Control (Controllo del tono) sui prodotti Bowers & Wilkins. Il CDA-2HD è progettato per erogare la migliore qualità audio quando viene utilizzato con i diffusori Bowers & Wilkins.
Page 117 Prodotti di terzi quando viene selezionato un User Preset (Preset utente)
Page 118 7.3.2 Test Signal (Segnale di prova) Phase (Fase) (disponibile quando un subwoofer Bowers & Wilkins o Il CDA-2HD include un generatore di rumore rosa un User Preset sono selezionati) Phase è configurato incorporato. Il segnale di rumore rosa può essere...
Page 119 L’EQ Graph riflette i cambiamenti di un EQ Parameter (Parametro EQ). EQ Parameter (Parametro EQ) Il CDA-2HD è dotato di un equalizzatore parametrico a 8 bande. Le regolazioni apportate all’equalizzatore vengono visualizzate sul grafico della risposta in frequenza di uscita con le seguenti impostazioni...
Page 120: Stato Led
8. Stato LED Diagramma 14. Stato LED LED alimentazione Stato Nero / non acceso Spento Bianco tenue Standby Bianco Acceso Rosso Guasto LED stato Zona Stato Nero / non acceso Spento / Segnale non presente / Guasto PSU Bianco Acceso e segnale presente Rosso Guasto Zona LED stato Rete...
Page 121 10. Specifiche Specifiche audio Gamma di impedenza di carico: >3 Ω per canale (>6 Ω in modalità bridge) 250 W a 8 Ω 212 W a 8 Ω* Potenza di uscita per canale, senza clipping: 500 W a 4 Ω 424 W a 4 Ω* 1.000 W a 8 Ω...
Page 122 Bowers & Wilkins. *AVB is beschikbaar wanneer twee of meer Bowers & Wilkins CDA-versterkers (CDA-2HD of CDA-4D) met behulp van AVB-netwerkhardware (switch met AVB) zijn aangesloten op hetzelfde bekabelde netwerk. Analoge of digitale ingangsbronnen van andere CDA-versterkers kunnen als ingangsbron worden geselecteerd.
Page 123 1. CDA-2HD - Inhoud van de doos Het aansluiten van luidsprekerkabels of ingangskabels terwijl de versterker onder spanning staat, kan een elektrische schok a. 1x CDA-2HD b. 2x oren voor rekmontage veroorzaken en de versterker beschadigen. Haal de stekker uit het stopcontact voordat u aansluitingen tot c.
Page 124 Zie diagram 2. Om twee CDA-2HD's in een rek te monteren, gebruikt u de meegeleverde verbindingsbeugel en gebruikt u de kortere kant van de oorbevestiging voor de installatie.
Page 125: Bedieningselementen En Aansluitingen
2.2 Voetbevestiging Diagram 4. Voetbevestiging De CDA-2HD kan ook op een tafel worden geplaatst en wordt hiervoor geleverd met voeten en schroeven. Zie diagram 4. Zorg ervoor dat de versterker wanneer die eenmaal is geplaatst, goed wordt geventileerd en de ventilatieopeningen niet worden geblokkeerd.
Page 126 DIGITAL IN 1 stand brengt. 4.1 Aansluiten vanaf bron Er zijn drie mogelijkheden om audio-ingangen op de CDA-2HD-distributieversterker aan te sluiten. Ethernet (netwerkverbinding) Een netwerkverbinding is noodzakelijk voor de installatie en configuratie. Zie hoofdstuk 6: Instructies voor een netwerkverbinding.
Page 127 4.2 Aansluiten op luidsprekers Diagram 10. Aansluiten op luidsprekers - Enkelvoudige bedrading De CDA-2HD kan één stereo-uitgang van voeding voorzien en heeft SpeakOn-aansluitingen om luidsprekers op aan te sluiten. Luidsprekers kunnen ook zodanig worden aangesloten dat ze als brug voor een kanaal dienen en het vermogen naar een luidspreker wordt verhoogd.
Page 128 AUTO DETECT of 12V TRIGGER te selecteren. Zo stelt u de CDA-2HD in voor aansturing door een Diagram 12. 12V-trigger 12V-trigger: 1. Sluit de 12V-triggerkabel aan op de 3,5-mm 12V TRIGGER IN-aansluiting.
Page 129 7.1.1 Information In dit gedeelte kan de gebruiker een naam toevoegen voor de CDA-2HD-versterker en de installatiegegevens invoeren. Hier worden het model versterker, de firmwareversie, het serienummer, de temperatuur en de tijd/datum weergegeven. Deze gegevens kunnen niet...
Page 130: Power Mode
7.1.3 Network DHCP ON / OFF De fabrieksinstelling van DHCP (Dynamic Host Connection Protocol) in de CDA-2HD is ingesteld op DHCP toont het huidige IP-adres dat wordt gebruikt wanneer DHCP op ON staat. Wanneer DHCP op OFF staat, kunt u een gewenst statisch IP-adres invoeren.
Page 131 Bedieningssystemen Wake on LAN moet zijn ingeschakeld om het apparaat via een bedieningssysteem te bedienen. Er is op elk moment slechts één actieve verbinding met het apparaat beschikbaar. Wij raden aan het apparaat in te stellen en af te stellen via de webportal alvorens het apparaat aan te sluiten op een bedieningssysteem.
Page 132 7.2 Input / Output Settings Op het tabblad Input / Output Settings kan de routering voor elke input naar een geselecteerde output worden geconfigureerd. Ook de gebruiksmodus, het individuele trimniveau en de volumeparameters kunnen worden ingesteld.
Page 133 Selecteer de ingangsbron in de volgende selectie: Analogue / Digital / AVB* *AVB is beschikbaar wanneer twee of meer Bowers & Wilkins CDA-versterkers (CDA-2HD of CDA-4D) met behulp van AVB- netwerkhardware (switch met AVB) zijn aangesloten op hetzelfde netwerk. Analoge of digitale ingangsbronnen van andere CDA- versterkers kunnen als ingangsbron worden gebruikt.
Page 134 7.2.2 Mode of Use De gebruiksmodus definieert de systeeminstelling en het aantal mogelijke luidsprekerconfiguratievarianten. Er zijn 2 opties: Speaker Mode en Bridged-Tied Load Mode. Als u een andere modus kiest, wordt het type Speaker Mode Bridge-Tied Load Mode Bowers & Wilkins-product bepaald dat u in het Twee kanalen die twee luidsprekers in stereo of mono Wanneer meer vermogen nodig is, kunnen twee volgende hoofdstuk kunt kiezen.
Page 135 één kanaal. Zie 4.2 Aansluiten op luidsprekers voor het aansluiten van een Bridge-Tied Load-product. 7.2.4 Zone De CDA-2HD is een product met één zone. Hiermee worden instellingen gegroepeerd: Output Volume, Turn on Volume en Mute op dit product. 7.2.5 Output VolumeOutput Volume Het hoofdvolume voor elk kanaal.
Page 136 Op het tabblad DSP Configuration kunt u fijnafstellingen aanbrengen, zoals Phase, Delay en Tone Control op Bowers & Wilkins-producten. De CDA-2HD is ontworpen voor de beste geluidskwaliteit in combinatie met luidsprekers van Bowers & Wilkins. Wanneer er een product van een derde wordt gebruikt, selecteert u een gebruikersvoorinstelling bij Speaker.
Page 137 Producten van derden wanneer er een gebruikersvoorinstelling is geselecteerd...
Page 138 LISTENING MODE equalizeropties voor muziek- of filmprogrammamateriaal. 7.3.2 Test Signal Phase De CDA-2HD heeft een ingebouwde roze (beschikbaar wanneer er een Bowers & Wilkins- ruisgenerator. Het roze-ruissignaal kan samen met een subwoofer of een gebruikersvoorinstelling is spectrumanalyser worden gebruikt om de luidsprekers geselecteerd) Phase is standaard ingesteld op OFF;...
Page 139 EQ Graph Bij EQ Graph ziet u de veranderingen in de EQ- parameter. EQ Parameter De CDA-2HD beschikt over een 8-bands parametrische EQ. Aanpassingen aan de EQ worden weergegeven op de uitgangsfrequentie-responsgrafiek. Deze heeft de volgende configureerbare instellingen: EQ On/Off Hiermee wordt elk van de 8 parametrische EQ-filters in- of uitgeschakeld.
Page 140 8. LED-status Diagram 14. LED-status Voedings-LED Status Donker/onverlicht Gedimd wit Stand-by Rood Storing Zonestatus-LED Status Donker/onverlicht Uit/geen signaal/PSU-fout Aan en signaal aanwezig Rood Zonefout Netwerkstatus-LED Status Netwerk aanwezig Rood Netwerkfout 9. Ondersteuning Ga naar de ondersteuningssite van Bowers & Wilkins op www.bowerswilkins.com/support voor verdere hulp of advies met betrekking tot uw versterker.
Page 141 10. Specificaties Audiospecificaties Bereik van belastingsimpedantie: > 3 Ω per kanaal (> 6 Ω in brugmodus) 250 W in 8 Ω 212 W in 8 Ω* Uitgangsvermogen per kanaal, niet-afgekapt: 500 W in 4 Ω 424 W in 4 Ω* 1000 W in 8 Ω...
Page 142 στη διαδικτυακή τοποθεσία της Bowers & Wilkins. *Το AVB είναι διαθέσιμο όταν δύο ή περισσότεροι ενισχυτές CDA της Bowers & Wilkins (CDA-2HD ή CDA-4D) είναι συνδεδεμένοι στο ίδιο ενσύρματο δίκτυο χρησιμοποιώντας εξοπλισμό δικτύου που υποστηρίζει AVB (μεταγωγέας που υποστηρίζει AVB). Αναλογικές ή ψηφιακές πηγές εισόδου από άλλους ενισχυτές CDA μπορούν...
Page 143 1. Περιεχόμενα συσκευασίας CDA-2HD Η σύνδεση καλωδίων ηχείων ή καλωδίων εισόδου ενώ ο ενισχυτής τροφοδοτείται a. 1 x CDA-2HD με ρεύμα ενδέχεται να προκαλέσει ηλεκτροπληξία και θα μπορούσε να προκαλέσει b. 2 x Εξαρτήματα τοποθέτησης σε ράφι c. 1 x Στήριγμα σύνδεσης...
Page 144 2. Εγκατάσταση Διάγραμμα 2. Τοποθέτηση ενός CDA-2HD σε ράφι 2.1 Τοποθέτηση σε ράφι Το CDA-2HD προορίζεται για εγκατάσταση σε ένα τυπικό ράφι εξοπλισμού 19 ιντσών. Παρέχεται με εξαρτήματα τοποθέτησης σε ράφι, αλλά όχι με μπουλόνια και παξιμάδια τοποθέτησης σε ράφι. Βεβαιωθείτε ότι, αφού τοποθετηθεί στο ράφι, ο...
Page 145 2.2 Τοποθέτηση με πόδια Διάγραμμα 4. Τοποθέτηση με πόδια Το CDA-2HD μπορεί επίσης να τοποθετηθεί σε τραπέζι και παρέχεται με πόδια και βίδες ποδιών, ανατρέξτε στο διάγραμμα 4. Βεβαιωθείτε ότι, αφού τοποθετηθεί, ο ενισχυτής αερίζεται καλά και τα ανοίγματα εξαερισμού δεν είναι...
Page 146 ρεύματος από την πρίζα προτού πραγματοποιήσετε συνδέσεις. 4.1 Σύνδεση από πηγή Υπάρχουν τρεις επιλογές όταν συνδέετε εισόδους ήχου με τον ενισχυτή διανομής CDA-2HD. Ethernet (σύνδεση δικτύου) Η σύνδεση δικτύου είναι υποχρεωτική για τη ρύθμιση και τη διαμόρφωση. Ανατρέξτε στην ενότητα 6 Οδηγίες σύνδεσης δικτύου.
Page 147 4.2 Σύνδεση με ηχεία Διάγραμμα 10. Σύνδεση με ηχεία – Απλή καλωδίωση Το CDA-2HD μπορεί να παρέχει ισχύ σε μία έξοδο στερεοφωνικού ήχου και έχει υποδοχή SpeakOn για συνδέσεις ηχείων. Τα ηχεία μπορούν επίσης να καλωδιωθούν ώστε να γεφυρωθούν σε ένα μόνο...
Page 148 οποιαδήποτε είσοδο ήχου αν επιλέξετε AUTO DETECT ή μέσω διέγερσης αν επιλέξετε 12V TRIGGER. Διάγραμμα 12. Διέγερση 12 V Για να ρυθμίσετε το CDA-2HD ώστε να ελέγχεται από διέγερση 12 V: 1. Συνδέστε το καλώδιο διέγερσης 12 V στην υποδοχή 3,5 mm 12V TRIGGER IN, ανατρέξτε...
Page 149 από τις λειτουργίες σε αυτήν την καρτέλα. 7.1.1 Information (Πληροφορίες) Σε αυτήν την ενότητα, ο χρήστης μπορεί να προσθέσει ένα όνομα για τον ενισχυτή CDA-2HD και να εισαγάγει τις λεπτομέρειες εγκατάστασης. Δεν μπορείτε να επεξεργαστείτε το μοντέλο ενισχυτή, την έκδοση...
Page 150 υποδείξει ποιον ενισχυτή προγραμματίζετε. 7.1.3 Network (Δίκτυο) DHCP ON / OFF Η εργοστασιακή προεπιλεγμένη ρύθμιση του CDA-2HD είναι η επιλογή DHCP (Dynamic Host Connection Protocol) να είναι ρυθμισμένη σε ON (Ενεργοποίηση). Η ενότητα DHCP δείχνει την τρέχουσα διεύθυνση IP που χρησιμοποιείται όταν η επιλογή DHCP έχει...
Page 151 Συστήματα ελέγχου Η λειτουργία Επανενεργοποίησης μέσω Lan πρέπει να είναι ενεργοποιημένη για να ελέγχετε τη μονάδα μέσω ενός συστήματος ελέγχου. Μόνο μία ενεργή σύνδεση με τη μονάδα θα είναι διαθέσιμη οποιαδήποτε δεδομένη στιγμή. Συνιστούμε να ρυθμίσετε και να συντονίσετε τη μονάδα μέσω της διαδικτυακής πύλης προτού τη...
Page 152 7.2 Input/Output Settings (Ρυθμίσεις εισόδου/ εξόδου) Στην καρτέλα Input/Output Settings, μπορεί να διαμορφωθεί η δρομολόγηση για κάθε είσοδο στην επιλεγμένη έξοδο. Μπορεί επίσης να οριστεί η λειτουργία χρήσης, καθώς και μεμονωμένες παράμετροι επιπέδου αντιστάθμισης και έντασης ήχου.
Page 153 Επιλέξτε την πηγή εισόδου ανάμεσα σε Analogue (Αναλογική) / Digital (Ψηφιακή) / AVB*. *Το AVB είναι διαθέσιμο όταν δύο ή περισσότεροι ενισχυτές CDA της Bowers & Wilkins (CDA-2HD ή CDA-4D) είναι συνδεδεμένοι στο ίδιο δίκτυο χρησιμοποιώντας εξοπλισμό δικτύου που υποστηρίζει AVB (μεταγωγέας που υποστηρίζει...
Page 154 7.2.2 Mode of Use (Λειτουργία χρήσης) Η επιλογή Mode of Use ορίζει τη ρύθμιση συστήματος και τον αριθμό των εφικτών παραλλαγών διαμόρφωσης ηχείου. Υπάρχουν 2 επιλογές: Λειτουργία Speakers (Ηχεία) και λειτουργία Bridge- Tied Load. Λειτουργία Speakers Λειτουργία Bridge-Tied Load Η επιλογή μιας διαφορετικής λειτουργίας Δύο...
Page 155 στην ενότητα 4.2 Σύνδεση με ηχεία, σχετικά με τον τρόπο σύνδεσης ενός προϊόντος μέσω Bridge-Tied Load. 7.2.4 Zone (Ζώνη) Το CDA-2HD είναι προϊόν μίας ζώνης. Αυτή η ενότητα ομαδοποιεί τις ρυθμίσεις: Output Volume, Turn On Volume και Mute σε αυτό το προϊόν. 7.2.5 Output Volume ( Ένταση εξόδου) Output Volume ( Ένταση...
Page 156 πραγματοποιήσετε μικρορρύθμιση με επιλογές όπως οι Phase (Φάση), Delay (Καθυστέρηση) και Tone Control (Έλεγχος τόνου) στα προϊόντα Bowers & Wilkins. Το CDA-2HD έχει σχεδιαστεί ώστε να παρέχει βέλτιστη ποιότητα ήχου όταν χρησιμοποιείται με ηχεία Bowers & Wilkins. Όταν χρησιμοποιείται προϊόν τρίτου, επιλέξτε...
Page 157 Προϊόντα τρίτων όταν έχει επιλεγεί μια Προεπιλογή χρήστη...
Page 158 Η ρύθμιση LISTENING MODE παρέχει επιλογές ισοστάθμισης για περιεχόμενο μουσικής ή 7.3.2 Test Signal (Σήμα δοκιμής) κινηματογραφικής ταινίας. Το CDA-2HD περιλαμβάνει μια ενσωματωμένη Phase (Φάση) γεννήτρια ροζ θορύβου. Το σήμα ροζ θορύβου μπορεί (διαθέσιμη όταν έχει επιλεγεί ένα υπογούφερ της...
Page 159 EQ Graph (Γράφημα ισοστάθμισης) Το γράφημα EQ απεικονίζει τις αλλαγές στις παραμέτρους EQ. EQ Parameters (Παράμετροι ισοστάθμισης) Το CDA-2HD διαθέτει έναν παραμετρικό ισοσταθμιστή 8 ζωνών. Οι προσαρμογές που γίνονται στον ισοσταθμιστή θα εμφανίζονται στο γράφημα απόκρισης συχνότητας εξόδου με τις παρακάτω διαμορφώσιμες ρυθμίσεις: EQ On/Off (Ενεργοποίηση/απενεργοποίηση...
Page 160 8. Κατάσταση ενδεικτικής λυχνίας LED Διάγραμμα 14. Κατάσταση ενδεικτικής λυχνίας LED Ενδεικτική λυχνία LED λειτουργίας Κατάσταση Σβηστή Απενεργοποιημένο Αχνό λευκό Κατάσταση αναμονής χρώμα Λευκό χρώμα Ενεργοποιημένο Κόκκινο χρώμα Σφάλμα Ενδεικτική λυχνία LED κατάστασης ζώνης Κατάσταση Σβηστή Απενεργοποιημένο / Δεν υπάρχει σήμα / Σφάλμα PSU Λευκό...
Page 161 10. Προδιαγραφές Προδιαγραφές ήχου Εύρος σύνθετης αντίστασης φορτίου: > 3 Ω ανά κανάλι (> 6 Ω στη λειτουργία γεφύρωσης) Ισχύς εξόδου ανά κανάλι, χωρίς 250 W σε 8 Ω 212 W σε 8 Ω* παραμόρφωση: 500 W σε 4 Ω 424 W σε 4 Ω* Ισχύς εξόδου λειτουργίας γεφύρωσης, χωρίς 1.000 W σε 8 Ω 848 W σε...
Page 162: Основные Достоинства
версии ПО на сайте Bower & Wilkins. *Режим AVB доступен, когда два или более CDA усилителя Bowers & Wilkins (CDA-2HD или CDA-4D) подсоединены к одной и той же проводной сети с использованием AVB-совместимого сетевого оборудования (коммутатора с AVB). В качестве источников входного сигнала могут быть...
Page 163 1. Содержимое упаковки CDA-2HD Подключение колоночных или входных кабелей при включенном усилителе может привести к поражению 1 x CDA-2HD электрическим током или повреждению 2 x стоечные уши усилителя. Выньте сетевой шнур из разъема 1 x соединительная скоба 1 x сетевой шнур...
Page 164 2. Установка Diagram 2. Монтаж в стойку одного CDA-2HD 2.1 Монтаж в стойку Многоканальный усилитель мощности CDA-2HD предназначен для установки в стандартную 19-дюймовую стойку. Он поставляется с ушками и болтами для их крепления к корпусу, но без болтов и гаек для монтажа в стойку. Убедитесь, что...
Page 165 2.2 Прикрепление опор Diagram 4. Установка опор Усилитель CDA-2HD может также быть установлен на столе и поэтому поставляется с опорами и винтами, см. Diagram 4.. Убедитесь, что после установки усилитель хорошо проветривается и вентиляционные отверстия не закупорены. Если система будет выведена из...
Page 166 Перед подключением отсоедините шнур DIGITAL IN 1 питания. 4.1 Подключение источников Имеется три варианта подсоединения аудио входов к усилителю CDA-2HD. Ethernet (сетевое подсоединение) Сетевое подсоединение обязательно для настройки и конфигурирования. См. Раздел 6 Network Connection Instruction. Audio Video Bridging (AVB) соединение...
Page 167 4.2 Подключение акустических систем Diagram 10. Подсоединение колонок – Single Wiring CDA-2HD имеет один стерео выход на колонки с разъемами типа SpeakOn. Акустические системы могут быть также подключены к каналам, включенным мостом для увеличения мощности, доступной для них. Для подключения стерео акустических систем: 1.
Page 168 MODE можно выбрать на странице Product Configuration Page,что позволит каждый раз включать питание CDA-2HD, если POWER MODE в положении ON. CDA-2HD может также включаться при появлении аудио сигнала на любом из входов, при выборе AUTO DETECT или по сигналу 12V TRIGGER.
Page 169 В следующем Разделе описывается каждая из функций в таблице. 7.1.1 Информация В этом Разделе, пользователь может задать имя для усилителя CDA-2HD и ввести параметры настройки. Наименование модели усилителя, версия прошивки ПО, серийный номер, температура и время/дата показаны здесь, они не редактируются.
Page 170: Auto Detect
(белым), чтобы показать, какой усилитель вы программируете. 7.1.3 NETWORK - Сеть DHCP ON / OFF CDA-2HD – установка по умолчанию - DHCP (Dynamic Host Connection Protocol) в положении DHCP показывает текущий IP адрес, когда DHCP в положении ON. Когда DHCP в положении OFF, можно...
Page 171 Системы управления Режим Wake on Lan должен быть активирован для управления от систем автоматизации. Только одно активное соединение с устройством доступно в любой точке. Рекомендуется настраивать устройство через веб-портал, прежде чем подсоединять к системе управления. Система управления должна быть отключена, прежде чем вновь подключить...
Page 172 7.2 Input / Output Settings В таблице Input / Output Settings, можно направить сигналы с каждого из входов на желаемый выход. Можно также задать режим использования, индивидуальные настройки уровня и громкости.
Page 173 Выбор входного источника из следующих вариантов Analogue / Digital / AVB* *Режим AVB доступен, когда два или более CDA усилителя Bowers & Wilkins (CDA-2HD или CDA-4D) подсоединены к одной и той же проводной сети с использованием AVB-совместимого сетевого оборудования (коммутатора с AVB). В качестве...
Page 174 7.2.2 Mode of Use - Режим использования Mode of Use определяет настройки системы и число возможных конфигураций колонок. Существуют два варианта: Speaker Mode и Bridged-Tied Load Mode. Выбор режима определяет тип продуктов Speaker Mode Bridge-Tied Load Mode Bowers & Wilkins, доступных для выбора в два...
Page 175 один. См. 4.2 Подсоединение колонок: как подключать их к продукту в режиме Bridge- Tied Load. 7.2.4 Zone - Зона CDA-2HD – это продукт для одной зоны. Здесь сгруппированы настройки: Output Volume, Turn on Volume и Mute для этого продукта. 7.2.5 Output Volume - Выходной уровень...
Page 176 В таблице конфигурирования DSP-процессора можно задавать такие параметры, как фаза Phase, задержка Delay и регулировать тембр - Tone Control для продуктов Bowers & Wilkins. CDA-2HD сконструирован для обеспечения наилучшего качества звука при работе с акустическими системами Bowers & Wilkins. При использовании продуктов сторонних...
Page 177 Продукты сторонних компаний - когда выбран User Preset...
Page 178 странице Output Setup. кинофильмов. 7.3.2 Тест-сигнал - Test Signal Phase (доступно при выборе сабвуфера У CDA-2HD имеется встроенный генератор Bowers & Wilkins или User Preset) Фаза по «розового» шума. «Розовый» шум можно умолчанию установлена в положение OFF, при использовать вместе со спектроанализатором...
Page 179 колонок для каждого выхода. EQ Graph The EQ graph - График эквалайзера отражает изменения параметров настройки эквалайзера. EQ Parameter CDA-2HD оснащен 8-полосным параметрическим эквалайзером. Настройки, внесенные в эквалайзер, будут отображаться на графике выходной частотной характеристики со следующими настраиваемыми параметрами: EQ On/Off Используйте...
Page 180 Сеть работает Красный Отказ сети 9. Поддержка Если вам потребуется дополнительная помощь или совет относительно вашего усилителя CDA-2HD, пожалуйста, посетите сайт поддержки по адресу: www.bowerswilkins.com/support. Экологическая информация Этот продукт соответствует международным директивам, включая, но не ограничиваясь ограничением опасных веществ (Restriction of Hazardous Substances - RoHS) в...
Page 181 10. Технические характеристики Секция аудио Импеданс нагрузки: >3Ω на канал (>6Ω в мостовом режиме) 250 Вт на 8Ω 212 Вт на 8Ω* Выходная мощность на канал, без клиппирования: 500 Вт на 4Ω 424 Вт на 4Ω* 1,000 Вт на 8Ω 848 Вт...
Page 182 Bowers & Wilkins. *Funkce AVB je dostupná v případě, že jsou dva či vice CDA zesilovačů Bowers & Wilkins (CDA-2HD či CDA-4D) zapojeny na stejnou kabelovou síť pomocí hardware umožňujícího AVB (AVB switch). Jako vstupní signál lze zvolit analogové, nebo digitální zdroje, připojené k jiným CDA zesilovačům.
Page 183 1. Balení CDA-2HD obsahuje Připojování reprokabelů, nebo vstupních kabelů ve chvíli, když je zesilovač napájen, může způsobit úraz elektrickým proudem a 1 x CDA-2HD poškození zesilovače. Před propojováním přístroje 2 x Konzole pro uchycení do racku 1 x Konzolová spojnice odpojte napájecí...
Page 184 2. Instalace Obrázek 2. Montáž samotného CDA-2HD do racku 2.1 Montáž do racku CDA-2HD je navržen pro instalaci do klasického 19ti palcového racku. Je dodáván včetně montážních úchytů, ale bez šroubů a matic sloužících k upevnění úchytů k racku. Při umisťování...
Page 185 2.2 Montáž nožiček Obrázek 4. Montáž nožiček CDA-2HD můžete také umístit na polici či stůl, prostřednictvím dodávaných nožiček se šrouby, jak znázorňuje obrázek 4. Při umisťování přístroje dbejte na to, aby nebyla omezena cirkulace vzduchu, potřebného k chlazení a aby větrací...
Page 186 Před propojováním zesilovače jej zcela odpojte od napájení. DIGITAL IN 1 4.1 Zapojení ke zdroji zvuku Pro zapojení vstupních zdrojů k zesilovači CDA-2HD jsou tři možnosti. Ethernet (síťové připojení) Připojení k počítačové síti je nutné pro nastavení a konfiguraci. Přečtěte si kapitolu 6 Pokyny pro připojení...
Page 187: Bridge-Tied Load
4.2 Zapojení ke zdroji zvuku Obrázek 10. Připojení reprosoustav – Klasické (Single Wiring) CDA-2HD má jeden sereofonní zesílený výstup a pro připojení reprosoustav používá terminál SpeakOn. Kanály zesilovače je ale také možné spojit do jednoho a docilit tak jediný kanál s vyšším výkonem pro jednu reprosoustavu.
Page 188 CDA-2HD lze nakonfigurovat, aby se sám zapínal když je potřeba. Způsob zapínání (POWER MODE) lze zvolit na stránce Konfigurace produktu. Můžete zvolit, aby byl, aby byl CDA-2HD zapnutý vždy, když přepnete režim na ON. Zvolíte-li AUTO DETECT, bude se CDA-2HD sám zapínat při příchozím audiosignálu, chcete-li aby byl spínán 12V signálem,...
Page 189 Zde se můžete seznámit s jednotlivými položkami této tabulky. 7.1.1 Information (Informace) Zde můžete vašemu CDA-2HD přiřadit název a zadat podrobnosti o instalaci. Zobrazují se zde také needitovatelné položky, jako označení modelu, verze firmware, výrobní číslo a čas/datum.
Page 190 7.1.3 Network (síť) DHCP ON / OFF Z výroby je u CDA-2HD funkce (Dynamic Host Connection Protocol) zapnuta (je zvoleno ON). Když je funkce DHCP zapnuta, zobrazí aktuální IP adresu, která byla přístroji přiřazena. Pokud je DHCP vypnuto (OFF) zobrazuje se statická...
Page 191 Control Systems (Řídící systémy) Musí být zapnzta funkce Wake on Lan (probouzení po síti). V daný moment bude k dispozici vždy pouze jedno aktivní připojení k jednotce. Před připojením k řídicímu systému doporučujeme nastavit přístroj prostřednictvím webového rozhraní. Před opětovným připojením k jednotce prostřednictvím webového portálu je třeba řídicí...
Page 192 7.2 Input / Output Settings (Nastavení vstupu a výstupu) V tabulce Input / Output Settings lze konfigurovat cestu signálu z daného vstupu na daný výstup. Lze také nastavit režim použití či doladit jednotlivé úrovně a parametry hlasitosti.
Page 193 Výběr vstupního zdroje mezi Analog / Digital / AVB* *AVB je k dispozici tehdy, je-li dva či vice zesilovačů Bowers & Wilkins CDA (CDA-2HD nebo CDA-4D) připojeno ke stejné síti a je použit AVB kompatibilní hardware (AVB kompatibilní switch). Jako vstupní zdroj lze zvolit analogové, nebo digitální...
Page 194 7.2.2 Mode of Use (Režim použití) Režim použití definuje nastavení systému, konfiguraci, počet reproduktorů a jejich možné varianty. Jsou zde 2 možnosti: Speaker Mode (režim reprosoustav) a Bridged-Tied Load Mode (zapojení do můstku). Speaker Mode (Režim reprosoustav) Bridge-Tied Load Mode (Můstkový režim) Výběrem režimu předurčíte typ produktů...
Page 195 Změny provedené v položce Output Name se projeví také na stránce nastavení. Speaker (Reprosoustava) Ze seznamu vyberte ke každému kanálu model reprosoustavy použité s s CDA-2HD. Používáte-li jiné reprosoustavy než Bowers & Wilkins, zvolte prosím User Preset (uživatelská předvolba). Stereo / Mono Zde lze přepínat, zda má...
Page 196 Bowers & Wilkins produkty V tabulce DSP Configuration můžete u produktů Bowers & Wilkins provádět jemná nastavení, jako jsou Fáze, Zpoždění a Tónové korekce. CDA-2HD je navržen tak, aby poskytoval nejlepší kvalitu zvuku při použití s reproduktory Bowers & Wilkins.
Page 197 Reprosoustavy jiných značek kdy je zvoleno User Preset...
Page 198 7.3.2 Test Signal (Testovací signál) Phase (fáze) CDA-2HD je vybaven generátorem růžového šumu. (dostupné pokud je zvolen subwoofer Signál růžového šumu lze ve spojení se spektrálním Bowers & Wilkins, nebo pokud je zvoleno User analyzátorem použít k měření...
Page 199 EQ Graph (Graf ekvalizéru) EQ graf reflektuje změny provedené v EQ Parameter. EQ Parameter CDA-2HD je vybaven 8mi pásmovým parametrickým ekvalizérem (EQ). Úpravy provedené v ekvalizéru se zobrazí na grafu výstupní frekvenční charakteristiky s následujícími konfigurovatelnými nastaveními: EQ On/Off Tlačítko On/Off (Zap./Vyp.) použijte pro aktivaci...
Page 200 Síť připojena Červená Chyba sítě 9. Podpora Pokud budete potřebovat další pomoc či rady ohledně vašeho CDA-2HD, navštivte prosím sekci podpory na našich internetových stránkách www.bowerswilkins.com/support. Informace k životnímu prostředí Tento produkt je konstruován s ohledem na nejen tyto mezinárodní předpisy – RoHS (Restriction of Hazardous Substances) jenž...
Page 201 10. Specifikace Audio parametry Rozsah možné impeadnční zátěže: >3Ω na kanál (>6Ω v můstkovém režimu) 250W do 8Ω 212W do 8Ω* Výstupní výkon na kanál, bez limitace: 500W do 4Ω 424W do 4Ω* 1,000W do 8Ω 848W do 8Ω* Výkon při můstkovém režimu, bez limitace: 1,000W krátkodobý...
Page 202 Bower & Wilkins weboldalán. *Az AVB akkor érhető el, ha két vagy több Bowers & Wilkins CDA erősítő (CDA-2HD vagy CDA-4D) ugyanahhoz a vezetékes hálózathoz csatlakozik AVB-képes hálózati hardverrel (AVB-képes kapcsoló). Más CDA erősítők analóg vagy digitális bemeneti forrásai választhatók bemeneti forrásként.
Page 203 1. CDA-2HD Karton tartalma A hangszóróvezetékek vagy bemeneti kábelek csatlakoztatása az erősítő bekapcsolt állapotában áramütést okozhat, 1 x CDA-2HD és károsíthatja az erősítőt. A csatlakoztatás előtt 2 x állványra szerelhető fülek 1 x Link zárójel húzza ki a tápkábelt. 1 x tápkábel A készülék biztosítékait csak szakképzett...
Page 204 Ha a rendszert hosszabb időre használaton kívül helyezi, válassza le az erősítőt a hálózati tápegységről. A CDA-2HD-t két rackbe szerelhető füllel szállítjuk a szabványos berendezésállványokba történő beszereléshez. Rögzítse a konzolokat úgy, hogy az egyes konzolokon keresztül gépi csavarokat szúr be az erősítő...
Page 205 2.2 Lábtartó 4. ábra Lábtartó A CDA-2HD asztali rögzítésre is alkalmas, és lábakkal és lábcsavarokkal van ellátva, lásd a 4. ábrát. Ügyeljen arra, hogy az erősítő elhelyezése után jól szellőzzön, és hogy a szellőzőnyílások ne legyenek elzárva. Ha a rendszert hosszabb időre használaton kívül helyezi, 180º...
Page 206 állapotában áramütést okozhat, és károsíthatja az erősítőt. A csatlakoztatás előtt húzza ki a tápkábelt. DIGITAL IN 1 4.1 Csatlakozás a forrásból A CDA-2HD elosztó erősítőhöz háromféleképpen csatlakoztathatja a hangbemeneteket. Ethernet (hálózati kapcsolat) A beállításhoz és konfiguráláshoz hálózati kapcsolat szükséges. Lásd a 6. fejezet Hálózati csatlakozási utasításait.
Page 207 4.2 A hangszórók csatlakoztatása 10. ábra. A hangszórókhoz való csatlakoztatás - Egyszeri bekötés A CDA-2HD egy sztereó hangkimenetet képes táplálni, és SpeakOn hangszórócsatlakozással rendelkezik. A hangszórókat úgy is össze lehet kötni, hogy egyetlen csatornába hidalják, hogy növeljék az egyetlen hangszóró számára rendelkezésre álló...
Page 208 A CDA-2HD beállítható úgy, hogy szükség esetén automatikusan bekapcsoljon. A POWER MODE a termékkonfigurációs oldalon keresztül választható ki, így a CDA-2HD mindig be van kapcsolva, ha a POWER MODE ON-ra van állítva. A CDA-2HD akkor is bekapcsolható, ha bármelyik audio bemeneten audiojel van jelen, az AUTO DETECT vagy a 12V TRIGGER kiválasztásával.
Page 209 A következő részben a lapon található egyes funkciókat tekintjük át. 7.1.1 Információ Ebben a szakaszban a felhasználó nevet adhat a CDA-2HD erősítőnek, és megadhatja a telepítés részleteit. Itt jelenik meg az erősítő modellje, a firmware verziója, a sorozatszám, a hőmérséklet és az idő/időpont, ezek nem szerkeszthetők.
Page 210 LED villogni kezd (fehér), hogy jelezze, melyik erősítőt programozza. 7.1.3 Hálózat DHCP ON / OFF A CDA-2HD gyári alapértelmezett beállítása szerint a DHCP (Dynamic Host Connection Protocol, dinamikus gazdakapcsolati protokoll) ON. DHCP az aktuális IP-címet mutatja, ha a DHCP be van kapcsolva.
Page 211 Vezérlőrendszerek Az egység vezérlőrendszeren keresztül történő vezérléséhez engedélyezni kell a Wake on Lan funkciót. Egy adott időpontban csak egy aktív kapcsolat áll rendelkezésre a készülékkel. Javasoljuk, hogy a vezérlőrendszerhez való csatlakoztatás előtt állítsa be és hangolja be a készüléket a webportálon keresztül. A vezérlőrendszert ki kell kapcsolni, mielőtt ismét csatlakozna a készülékhez a webportálon keresztül.
Page 212 7.2 Bemeneti / kimeneti beállítások A Bemeneti / Kimeneti beállítások lapon az egyes bemeneteknek a kiválasztott kimenetre történő útválasztása konfigurálható. Használati mód, egyéni trimszint és hangerő paraméterek is beállíthatók.
Page 213 Válassza ki a bemeneti forrást a következő választékból Analóg / Digitális / AVB* *Az AVB akkor érhető el, ha két vagy több Bowers & Wilkins CDA erősítő (CDA-2HD vagy CDA-4D) ugyanahhoz a hálózathoz csatlakozik AVB-képes hálózati hardverrel (AVB- képes kapcsoló). Más CDA-erősítők analóg vagy digitális bemeneti forrásai is használhatók bemeneti forrásként.
Page 214 7.2.2 Használati mód A Használati mód határozza meg a rendszer beállítását és a lehetséges hangszórókonfigurációs változatok számát. 2 lehetőség van: Speaker Mode és Bridged-Tied Load Mode. A különböző üzemmód kiválasztása Speaker Mode Bridge-Tied Load Mode meghatározza a következő szakaszban Két csatorna két hangszóró meghajtása sztereóban Ha nagyobb teljesítményre van szükség, két választható...
Page 215 Minden kimenet neve testre szabható a csatlakoztatott kimenet típusának leírására. A Kimeneti névben végrehajtott változtatások a beállítások lapon is megjelennek. Speaker Válassza ki a CDA-2HD-vel használt minden egyes csatorna termékmodelljét. Ha nem Bowers & Wilkins terméket használ, válasszon bármelyik felhasználói előbeállítást. Stereo / Mono Lehetővé...
Page 216 Bowers & Wilkins termékek A DSP konfiguráció fülön olyan finom beállításokat végezhet, mint a Phase, Delay és Tone Control a Bowers & Wilkins termékeken. A CDA-2HD-t úgy tervezték, hogy a Bowers & Wilkins hangszórókkal együtt használva a legjobb hangminőséget biztosítsa.
Page 217 Harmadik féltől származó termékek ha egy felhasználói előbeállítás van kiválasztva...
Page 218 Phase 7.3.2 Vizsgálati jel (elérhető, ha egy Bowers & Wilkins mélynyomó vagy egy User Preset van kiválasztva) A Phase A CDA-2HD beépített rózsaszín zajgenerátort alapértelmezett beállítása OFF, ha bekapcsolja, a tartalmaz. A rózsaszín zajjel spektrumanalizátorral Phase 180°-ban megfordul. együtt használható a hangszórók mérésére.
Page 219 EQ Graph Az EQ grafikon tükrözi az EQ paraméterek változásait. EQ paraméter A CDA-2HD 8 sávos parametrikus EQ-val rendelkezik. Az EQ-n végzett beállítások a kimeneti frekvenciaválasz grafikonon jelennek meg a következő konfigurálható beállításokkal: EQ On/Off Az On/Off gombbal kapcsolhatja a frekvenciasávot az alkalmazott frekvenciasáv aktiválásához.
Page 220 8. LED állapot 14. ábra LED állapot Táp LED Állapot Sötét / kivilágítatlan Halvány fehér Készenléti állapot Fehér A oldalon. Hiba Zóna állapot LED Állapot Sötét / Kikapcsolva / Nincs jel / PSU kivilágítatlan hiba Fehér Be és jel jelen van Zónahiba Hálózati állapot LED Állapot...
Page 221: Műszaki Adatok
10. Műszaki adatok Hangspecifikációk Terhelési impedancia tartomány: >3Ω csatornánként (>6Ω híd üzemmódban) 250W 8Ω-ra 212W 8Ω-ra* Kimeneti teljesítmény csatornánként, nem kapcsoltan: 500W 4Ω-ra 424W 4Ω-ra* Kimeneti teljesítmény híd üzemmódban, nem kapcsolt: 1,000W 8Ω-ra 848W 8Ω-ra* 1,000W rövid távon 848W rövid távon* Kimeneti teljesítmény összesen, minden csatorna: >250W folyamatos >212W folyamatos*...
Page 222 Bower & Wilkins. *AVB jest dostępne, gdy dwa lub więcej wzmacniacze Bowers & Wilkins CDA (CDA-2HD lub CDA-4D) są podłączone do tej samej sieci przewodowej za pomocą sprzętu sieciowego z obsługą AVB (przełącznik z obsługą AVB). Inne wzmacniacze CDA mogą zostać wybrane jako analogowe lub cyfrowe źródła wejściowe.
Page 223 1. CDA-2HD Zawartość opakowania Podłączanie przewodów głośnikowych lub kabli wejściowych w czasie, gdy wzmacniacz jest zasilany, może spowodować 1 x CDA-2HD porażenie prądem elektrycznym oraz uszkodzenie 2 x Uchwyt do montażu w szafie wzmacniacza. Przed wykonaniem połączeń należy 1 x Wspornik łączący 1 x Kabel zasilający odłączyć...
Page 224 2. Instalacja Rysunek 2. Montaż pojedynczego CDA-2HD w szafie 2.1 Montaż w szafie CDA-2HD jest przeznaczony do montażu w standardowej 19-calowej szafie sprzętowej. Dostarczany z uchwytami do montażu w szafie, bez śrub i nakrętek. Upewnij się, że zamontowany w szafie wzmacniacz ma zapewnioną odpowiednią wentylację, oraz że otwory wentylacyjne nie są...
Page 225 2.2 Montaż nóżek Rysunek 4. Montaż na nóżkach CDA-2HD można również umieścić na stole, jest dostarczany z nóżkami oraz śrubkami do nóżek, patrz Rysunek 4.. Upewnij się, że po ustawieniu wzmacniacz jest dobrze wentylowany oraz, że otwory wentylacyjne nie są zasłonięte. Jeśli system jest nieużywany przez 180º...
Page 226 Odłącz przewód zasilający przed DIGITAL IN 1 wykonaniem wszelkich połączeń. 4.1 Podłączanie od źródła. Istnieją trzy możliwości podłączania wejść audio do wzmacniacza dystrybucyjnego CDA-2HD. Ethernet (połączenie sieciowe) Połączenie sieciowe jest wymagane do przeprowadzenia instalacji i konfiguracji. Patrz rozdział 6 Instrukcja połączenia sieciowego.
Page 227 4.2 Podłączanie do głośników Rysunek 10. Podłączanie do głośników — pojedyncze okablowanie CDA-2HD może zasilać jedno stereofoniczne wyjście audio oraz posiada złącze SpeakOn do połączeń głośnikowych. Głośniki można oprzewodować mostkowo w pojedynczy kanał w celu zwiększenia mocy dostępnej dla pojedynczego głośnika. W celu podłączenia głośników stereo : 1.
Page 228 12V TRIGGER IN (WEJŚĆIE WYZWALACZA) w innym wzmacniaczu, aby powiązać ze sobą sterowanie zasilaniem W tym trybie CDA-2HD włączy się, gdy na wejściu wyzwalacza 12 V pojawi się sygnał 12V. To wejście wyzwalacza 12V może być przewodowo podłączone do wyjścia wyzwalacza 12V z przełącznika matrycowego audio lub przekaźnika.
Page 229 W poniższym rozdziale przedstawimy każdą z funkcji znajdujących się na tej karcie. 7.1.1 Informacja W tej sekcji użytkownik może dodać nazwę dla wzmacniacza CDA-2HD oraz wprowadzić szczegóły instalacyjne. Wyświetlane są tu: model wzmacniacza, wersja oprogramowania sprzętowego, numer seryjny, temperatura oraz czas/data. Są one...
Page 230 Po włączeniu tej opcji przednia dioda zasilania zacznie migać (na biało), wskazując, który wzmacniacz jest programowany. 7.1.3 Sieć DHCP ON (WŁ.)/ OFF (WYŁ.) CDA-2HD posiada DHCP (Protokół Dynamicznego Konfigurowania Hostów) fabrycznie ustawiony na ON (WŁ.) DHCP pokazuje aktualny używany adres IP, gdy DHCP jest włączone.
Page 231 Systemy sterowania Aby kontrolować urządzenie za pomocą systemu sterowania, należy włączyć funkcję Wake on Lan. W każdym momencie dostępne będzie tylko jedno aktywne połączenie z urządzeniem. Zalecamy skonfigurowanie i dostrojenie urządzenia za pośrednictwem portalu internetowego przed podłączeniem do systemu sterowania Przed ponownym połączeniem z urządzeniem poprzez portal internetowy konieczne będzie wyłączenie systemu sterowania.
Page 232 7.2 Ustawienia wejść / wyjść Na karcie Input /Output Settings można dokonać konfiguracji trasowania dla każdego wejścia do wybranego wyjścia. Mogą zostać również ustawione: tryb użytkowania, indywidualny poziom trymowania oraz parametry głośności.
Page 233 Wybierz źródło wejścia z poniższego menu Analogowe / Cyfrowe / AVB*. *Funkcjonalność AVB jest dostępna, gdy co najmniej dwa wzmacniacze Bowers & Wilkins CDA (CDA-2HD lub CDA- 4D) są podłączone do tej samej sieci za pomocą sprzętu sieciowego z obsługą AVB (przełącznik z obsługą AVB). Jako źródła wejściowego można używać analogowych lub cyfrowych źródeł...
Page 234 7.2.2 Tryb użytkowania Tryb Użytkowania określa konfigurację systemu i liczbę możliwych wariantów konfiguracji głośników. Istnieją 2 możliwości: Tryb Głośnikowy oraz Tryb Połączenia mostkowego Wybór innego trybu zdeterminuje typ Tryb głośnikowy Tryb Połączenia mostkowego produktów Bowers & Wilkins możliwych do Dwa kanały obsługujące dwa głośniki w stereo lub Kiedy konieczna jest większa moc, dwa kanały wyboru w następnej sekcji.
Page 235 Kiedy potrzebna jest większa moc, wówczas dwa kanały mogą zostać zmostkowane w jeden kanał. Patrz 4.2 Łączenie z głośnikami, na temat sposobu łączenia produktu z podłączeniem mostkowym. 7.2.4 Strefa CDA-2HD jest produktem jednostrefowym. Zgrupowano ustawienia dotyczące: głośności wyjściowej, głośności włączania oraz wyciszania produktu. 7.2.5 Głośność wyjściowa Głośność wyjściowa Główny regulator poziomu głośności dla każdego...
Page 236 Produkty firmy Bowers&Wilkins W zakładce Konfiguracja DSP można dokonać precyzyjnych regulacji, takich jak Faza, Opóźnienie i Kontrola tonu w produktach Bowers & Wilkins. CDA-2HD został zaprojektowany, aby oferować najlepszą jakość dźwięku, podczas używania z głośnikami Bowers & Wilkins. Gdy używany jest produkt innej firmy, wybierz ustawienie predefiniowane użytkownika...
Page 237 Produkty innych firm w przypadku wybrania ustawień predefiniowanych użytkownika...
Page 238 7.3.2 Sygnał testowy Faza (dostępne, jeśli wybrano subwoofer Bowers & Wilkins CDA-2HD zawiera wbudowany generator szumu lub ustawienie wstępne użytkownika) Domyślnie różowego. Sygnał szumu różowego może być Faza jest ustawiona na WYŁĄCZ, po włączeniu FAZA wykorzystany w połączeniu z analizatorem widma do zostanie obrócona o 180°.
Page 239 Wybierz kartę wyjścia, aby dokonać regulacji ustawień głośnika dla każdego z wyjść. Wykres EQ Wykres EQ pokazuje zmiany w parametrze EQ. Parametr EQ CDA-2HD posiada 8 pasmowy korektor parametryczny. Regulacje dokonane w korektorze zostaną wyświetlone na wykresie wyjściowego pasma przenoszenia z następującymi konfigurowalnymi ustawieniami: Korektor parametryczny Włącz/Wyłącz Użyj przycisku Włącz/Wyłącz aby przełączyć...
Page 240 Biały Sieć obecna Czerwony Bład sieci 9. Wsparcie Jeśli potrzebujesz dalszej pomocy lub porady dotyczącej twojego CDA-2HD, odwiedź stronę wsparcia tutaj www.bowerswilkins.com/support. Informacje środowiskowe Ten produkt jest zgodny z międzynarodowymi dyrektywami, w tym między innymi dotyczącymi ograniczenia stosowania substancji niebezpiecznych (RoHS) w sprzęcie elektrycznym i elektronicznym, rejestracji, oceny, autoryzacji i ograniczeń...
Page 241 10. Specyfikacje Specyfikacje Audio Zakres impedancji obciążenia: >3Ω na kanał (>6Ω w trybie mostkowania) 250W przy 8Ω 212W przy 8Ω* Moc wyjściowa na kanał, bez przesterowania: 500W przy 4Ω 424W przy 4Ω* 1,000W przy 8Ω 848W przy 8Ω* Moc wyjściowa w trybie mostkowym,bez przesterowania: 1.000W krótkotrwałe 848W krótkotrwałe*...
Page 242 *AVB, iki veya daha fazla sayıda Bowers & Wilkins marka CDA amplifikatörü (CDA-2HD veya CDA-4D) AVB özellikli ağ donanımı (AVB özellikli anahtar) kullanılarak aynı kablolu ağa bağlandığında kullanılabilir. Diğer CDA amplifikatörlerinden analog veya dijital giriş kaynakları da giriş kaynağı olarak seçilebilir.
Page 243 1. CDA-2HD Kutu İçeriği Amplifikatöre güç verilirken hoparlör kablolarının veya giriş kablolarının bağlanması elektrik çarpmasına yol açabilir ve amplifikatöre zarar a. 1 x CDA-2HD b. 2 x Raf montajı kulakları verebilir. Bağlantıları yapmadan önce güç kablosunu c. 1 x Bağlantı braketi prizden çıkarın.
Page 244 Braketleri, makine vidalarını her bir braketin içerisinden geçirip amplifikatörün yan tarafındaki dişli deliklere vidalayarak takın; bkz. Şekil 2. İki tane CDA-2HD'yi rafa monte etmek için lütfen temin edilen bağlantı braketini kullanın ve kurulum için kulak montajının kısa tarafını kullanın. Bkz. Şekil 3.
Page 245 Şekil 4. Ayak montajı 2.2 Ayak montajı CDA-2HD aynı zamanda temin edilen ayak ve ayak vidaları ile masa üzerine de monte edilebilir; bkz. Şekil 4. Masa üzerine konumlandığında amplifikatörün iyice havalandırıldığından ve havalandırma deliklerinin engellenmediğinden emin olun. Sistem uzun süre 180º...
Page 246 çarpmasına yol açabilir ve amplifikatöre zarar verebilir. Bağlantıları yapmadan önce güç kablosunu prizden çıkarın. DIGITAL IN 1 4.1 Kaynaktan bağlantı Ses girişlerini CDA-2HD dağıtım amplifikatörüne bağlamak için üç seçenek bulunmaktadır. Ethernet (ağ bağlantısı) Ağ bağlantısı kurulum ve yapılandırma için zorunludur. Ağ Bağlantısı Talimatı başlıklı 6.
Page 247 4.2 Hoparlörlerle bağlantı Şekil 10. Hoparlörlerle bağlantı – Tekli Kablolama CDA-2HD bir stereo ses çıkışına güç sağlayabilir ve hoparlör bağlantıları için bir SpeakOn konektörüne sahiptir. Hoparlörler ayrıca tek bir hoparlöre sağlanan gücü artırmak üzere tek bir kanala köprülenecek şekilde de kablolanabilir.
Page 248 şekilde ayarlanabilir. POWER MODE (GÜÇ MODU), Ürün Yapılandırma Sayfası üzerinden seçilebilir ve GÜÇ MODU ON (AÇIK) konuma ayarlandığında CDA-2HD her zaman açık kalır. CDA-2HD, AUTO DETECT (OTOMATİK ALGILAMA) veya 12V TRIGGER (12V TETİKLEYİCİ) seçilerek ses girişlerinden birinde bir ses sinyali olduğunda açılacak şekilde de ayarlanabilir.
Page 249 Aşağıdaki bölümde bu sekmedeki işlevlerin her biri adım adım açıklanmaktadır. 7.1.1 Information (Bilgi) Kullanıcı bu bölümde CDA-2HD amplifikatörü için bir ad ekleyebilir ve kurulum bilgilerini girebilir. Amplifikatör modeli, Aygıt Yazılımı sürümü, seri numarası, sıcaklık ve saat/tarih bilgileri burada görüntülenir ve bu bilgiler...
Page 250 Not: Bir kanalda 15 dakika boyunca bir ses sinyali mevcut olmadığında amplifikatör STANDBY MODE'A (BEKLEME MODUNA) geçer. CDA-2HD'nin varsayılan fabrika ayarı Auto Detect'e (Otomatik Algılamaya) ayarlıdır. ON (AÇIK) Bu modda sinyal algılama ve 12V Tetikleyici kapalıdır. Bekleme Bekleme Modunda Amplifikatör sürekli açık kalır.
Page 251 Kontrol Sistemleri Ünitenin bir kontrol sistemiyle kontrol edilebilmesi için Yerel Ağ Üzerinden Açma özelliğinin etkinleştirilmesi gerekir. Herhangi bir zamanda üniteye yalnızca bir tane aktif bağlantı yapılabilir. Üniteyi bir kontrol sistemine bağlamadan önce web portalı üzerinden kurmanızı ve ayarlamanızı öneririz. Kontrol sisteminin, web portalı...
Page 252 7.2 Input / Output Settings (Giriş / Çıkış Ayarları) Giriş / Çıkış Ayarları sekmesinde, her giriş için seçilen bir çıkışa yönlendirme yapılandırması yapılabilir. Buradan kullanım modu, özel trim seviyesi ve ses seviyesi parametreleri de ayarlanabilir.
Page 253 Analog / Dijital / AVB* arasından istediğiniz giriş kaynağını seçebilirsiniz *AVB, iki veya daha fazla sayıda Bowers & Wilkins marka CDA amplifikatörü (CDA-2HD veya CDA-4D) AVB özellikli ağ donanımı (AVB özellikli anahtar) kullanılarak aynı ağa bağlandığında kullanılabilir. Diğer CDA amplifikatörlerinden analog veya dijital giriş...
Page 254 7.2.2 Mode of Use (Kullanım Modu) Kullanım Modu, sistem kurulumunu ve olası hoparlör yapılandırma varyantlarının sayısını belirtir. 2 seçenek mevcuttur: Speaker Mode (Hoparlör Modu) ve Bridge-Tied Load Mode (Köprü Bağlantılı Yük Modu). Hoparlör Modu Köprü Bağlantılı Yük Modu Farklı bir modun seçilmesi, bir sonraki bölümde İki kanal iki hoparlörü...
Page 255 şekilde özelleştirilebilir. Çıkış Adında yapılan değişiklikler settings page (ayarlar sayfası) üzerinden gösterilir. Speaker (Hoparlör) CDA-2HD ile birlikte kullanılan her kanal için bir ürün modeli seçin. Bowers & Wilkins marka olmayan bir ürün kullanırken lütfen bir Kullanıcı Ön Ayarı seçin. Stereo / Mono Her bir kanalın Stereo veya Mono çalışma moduna...
Page 256 Bowers & Wilkins ürünleri DSP Yapılandırması sekmesinde, Bowers & Wilkins marka ürünlerde Faz, Gecikme ve Ton Kontrolü gibi ince ayarlar yapabilirsiniz. CDA-2HD, Bowers & Wilkins marka hoparlörlerle birlikte kullanıldığında en iyi ses kalitesini sağlayacak şekilde tasarlanmıştır. Farklı marka bir ürün kullanıldığında Hoparlör seçiminde bir Kullanıcı...
Page 257 Kullanıcı Ön ayarı seçildiğinde kullanılan farklı marka ürünler...
Page 258 7.3.2 Test Signal (Test Sinyali) Phase (Faz) (Bowers & Wilkins marka bir subwoofer veya bir CDA-2HD yerleşik bir pembe gürültü jeneratörü içerir. Kullanıcı Ön Ayarı seçildiğinde kullanılabilir) Faz Pembe gürültü sinyali, hoparlörlerde ölçüm yapmak için varsayılan olarak OFF (KAPALI) konuma ayarlanmıştır, bir spektrum analizörü...
Page 259 EQ Graph (EQ Grafiği) EQ grafiği EQ Parametresinde yapılan değişiklikleri gösterir. EQ Parameter (EQ Parametresi) CDA-2HD 8 bantlı parametrik EQ özelliğine sahiptir. EQ'da yapılan ayarlamalar, çıkış frekans tepkisi grafiğinde aşağıdaki yapılandırılabilir ayarlarla görüntülenir: EQ On/Off (EQ Açma/Kapama) Bu, 8 adet parametrik EQ filtresinin her birinin açılıp kapatılmasını...
Page 260: Led Durum Göstergeleri
8. LED durum göstergeleri Şekil 14. LED durum göstergeleri Güç LED’i Durum Koyu / yanmıyor Kapalı Soluk beyaz Beklemede Beyaz Açık Kırmızı Arıza Bölge durumu LED’i Durum Koyu / yanmıyor Kapalı / Sinyal yok / PSU arızası Beyaz Açık ve sinyal var Kırmızı...
Page 261: Teknik Özellikler
10. Teknik Özellikler Sesle İlgili Teknik Özellikler Yük empedansı aralığı: Kanal başına >3Ω (köprü modunda >6Ω) 8Ω için 250W 8Ω için 212W* Kanal başına Çıkış Gücü (kırpılmamış): 4Ω için 500W 4Ω için 424W* 8Ω için 1.000W 8Ω için 848W* Köprü modunda Çıkış Gücü (kırpılmamış): Kısa süreli 1.000W Kısa süreli 848W* Toplam Çıkış...

Bowers & Wilkins CDA-2HD Manual

Available languages

Quick Links

Need help?

Questions and answers

Related Manuals for Bowers & Wilkins CDA-2HD

Summary of Contents for Bowers & Wilkins CDA-2HD

Table of Contents
