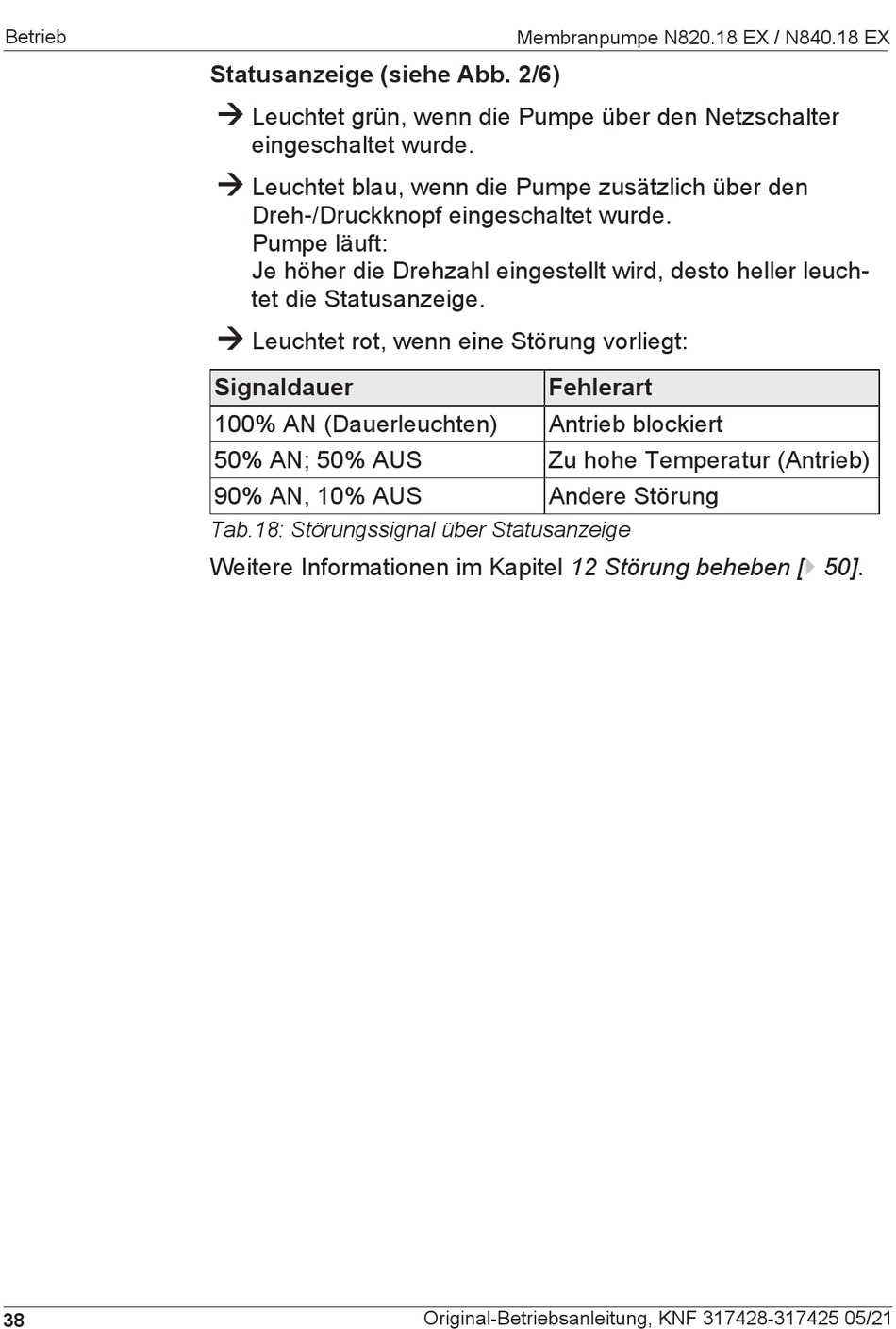

KNF LABOPORT N820.18 EX Operating Instructions Manual page 38

Betrieb
38
Statusanzeige (siehe Abb. 2/6)
à
Leuchtet grün, wenn die Pumpe über den Netzschalter
eingeschaltet wurde.
à
Leuchtet blau, wenn die Pumpe zusätzlich über den
Dreh-/Druckknopf eingeschaltet wurde.
Pumpe läuft:
Je höher die Drehzahl eingestellt wird, desto heller leuch-
tet die Statusanzeige.
à
Leuchtet rot, wenn eine Störung vorliegt:
Signaldauer
100% AN (Dauerleuchten)
50% AN; 50% AUS
90% AN, 10% AUS
Tab.18: Störungssignal über Statusanzeige
Weitere Informationen im Kapitel 12 Störung beheben [} 50].
Membranpumpe N820.18 EX / N840.18 EX
Fehlerart
Antrieb blockiert
Zu hohe Temperatur (Antrieb)
Andere Störung
Original-Betriebsanleitung, KNF 317428-317425 05/21
