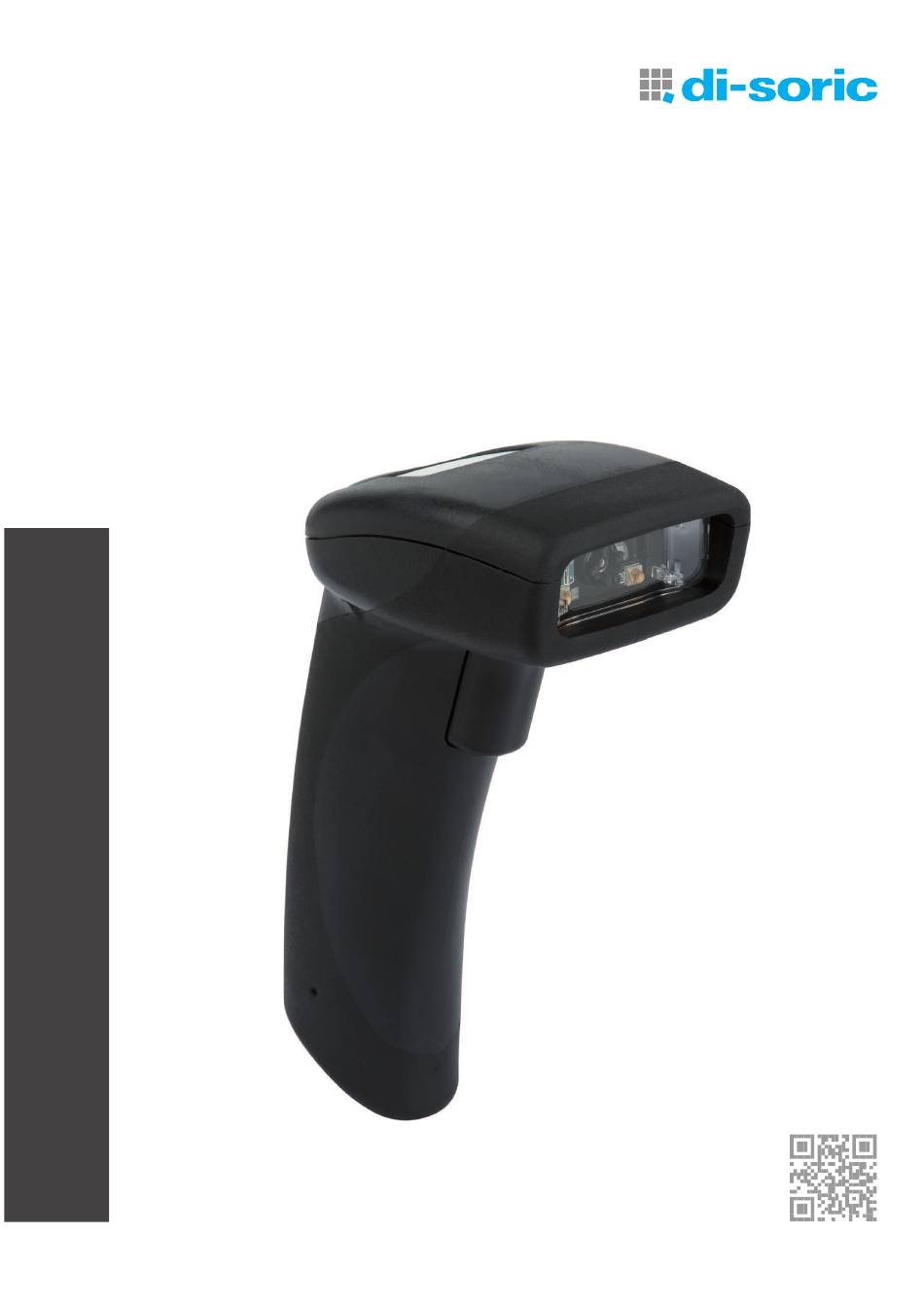

- Page 1 Betriebsanleitung User manual ID-80 www.di-soric-solutions.com HSD 0320.012 / 10.17-V03de...

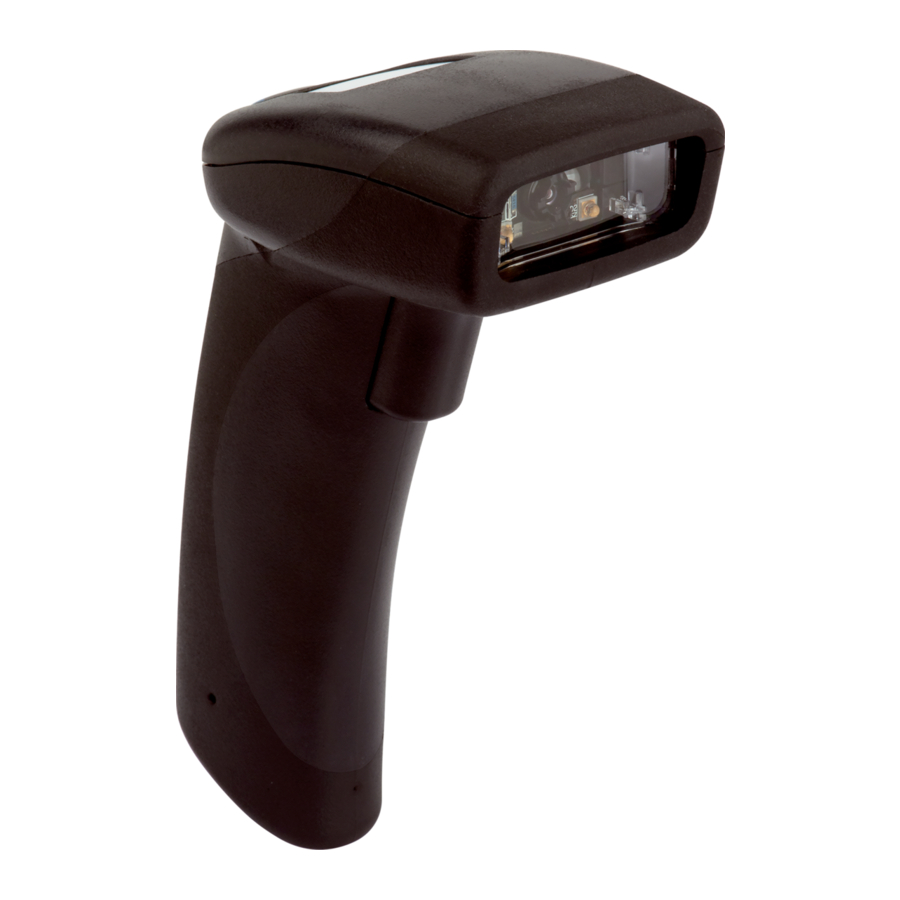

- Page 2 5-year warranty The ID-80 is a fast and l exible barcode reader that rapidly decodes 1D and 2D barcodes. Its lightweight, ergonomic design makes it comfortable to use over long shifts, and unmatched durability makes it an investment that will last.
-
Page 3: Table Of Contents
14.0 - Pinbelegung USB-Verbindungskabel / Pinout USB Connecting Cable ➞ ID-K-RJ50/U-2 10 15.0 - Pinbelegung des ID-80 mit RS 232-Schnittstelle / Pinout ID-80 with RS 232 Interface 16.0 - Pinbelegung RS 232-Verbindungskabel / Pinout RS 232 Connecting Cable ➞ ID-K-SD/DCJ-RJ50-2 17.0 - Reinigung und Plege / Maintenance... -
Page 4: Artikelliste / Article List
1.0 - Artikelliste / Article list ID-80 - Produktbezeichnung / Product-ID mit USB-Schnittstelle / with USB Interface ID-80-IM3-2-U ID-80 - mit RS 232-Schnittstelle / with RS 232 Interface ID-80-IM3-2-S Das gesamte im Lieferumfang enthaltene Zubehör ist auch optional erhältlich: The complete accessories included in the scope of delivery are also separately available: USB-Verbindungskabel, nur für ... -
Page 5: Inbetriebnahme / Set Up
3.0 - Inbetriebnahme / Set Up Anschließen / Connecting ID-80-IM3-2-S Einstecken / Plug in ‚ 10 Sekunden warten / Wait 10 seconds 10 Sec. Anschließen / ƒ Connecting LED blinkt / LED will lash ID-80-IM3-2-U „ Gerät piept 2 x / Device will beep 2 x …... -
Page 6: Technische Daten (Typ.) / Technical Data (Typ.)
-20 … 55 °C Schutzart Protection class IP 54 Gewicht Weight 130 g Anschluss Conn.ection RJ50 Bildsensor Image sensor CMOS Sicherheitszertii kate Safety Certii cations 6.0 - Abmessungen / Dimensions 52.16 91.45 75.47 Bei Fragen wenden Sie sich bitte an www.di-soric-solutions.com... -
Page 7: Statusrückmeldung Des Lesegeräts / Reader Feedback
ID-80 Successfully Powers Up Grüne LED blinkt / Green LED Flashes 1 x Beep ID-80 Erfolgreicher Verbindungsaufbau mit Host (via Kabel) / Verbunden mit Host, grüne LED geht aus / 1 x Piep ID-80 Successfully Enumerates with Host (via cable) -
Page 8: Symbologien „Ein" In Standardeinstellung / Symbologies Defaulted On
ID-80 Configuration Guide auf dem beiliegenden USB-Stick oder auf unserer Website unter www.di-soric-solutions.com The ID-80 can be conigured for speciic tasks and data manipulation by scanning coniguration barcodes also found in the ID-80 Configuration Guide located on the enclosed USB-Stick or on our website at www.di-soric-solutions.com Bei Fragen wenden Sie sich bitte an www.di-soric-solutions.com... -
Page 9: Reader Id Und Firmwareversion / Reader Id And Firmware Version
(i.e. Notepad, Microsoft Word, etc.) and read the Reader ID and Firmware coniguration barcode. Textstrings zeigen Ihnen dann die ID-80 ID-Nummer und die Firmwareversion an. Text strings are then indicating you the ID-80 ID number and irmware version. Textstring „Reader Information“ Seriennummer... -
Page 10: Pinbelegung Des Id-80 Mit Usb-Schnittstelle / Pinout Id-80 With Usb Interface
13.0 - Pinbelegung des ID-80 mit USB-Schnittstelle / Pinout ID-80 with USB Interface ID-80-IM3-2-U Anschluss / Connection ID-80-IM3-2-U ID-K-RJ50/U-2 Beschreibung / Description +VIN (5.0 V) USB_DM USB_DP External Trigger (active low input to reader) RJ50-Anschluss (10P-10C). RJ50 connector (10P-10C). Ground ➞... -
Page 11: Pinbelegung Des Id-80 Mit Rs 232-Schnittstelle / Pinout Id-80 With Rs 232 Interface
15.0 - Pinbelegung des ID-80 mit RS 232-Schnittstelle / Pinout ID-80 with RS 232 Interface ID-80-IM3-2-S Anschluss / Connection ID-80-IM3-2-S ID-K-SD/DCJRJ50-2 Beschreibung / Description +VIN (5.0 V) RS 232 TX (output from reader) RS 232 RTS (output from reader) RS 232 RX (input to reader) -
Page 12: Reinigung Und Plege / Maintenance
The ID-80 window should be clean to allow the best performance of the device. The window is the clear plastic piece inside the head of the reader. Do not touch the window. Your ID-80 uses CMOS technology that is much like a digital camera. -
Page 13: Technische Unterstützung Und Reklamation / Technical Support And Returns
18.0 - Technische Unterstützung und Reklamation / Technical Support and Returns Für technische Unterstützung oder Reklamationen besuchen Sie uns unter www.di-soric-solutions.com For technical support or returns visit www.di-soric-solutions.com Alle technischen Angaben beziehen sich auf den Stand 10/17, Änderungen bleiben vorbehalten. Da Irrtümer und Druckfehler nicht auszuschließen sind, gilt für alle Angaben „ohne Gewähr“. - Page 14 KONTAKTIEREN SIE UNS CONTACT US di-soric Solutions GmbH & Co. KG Steinbeisstraße 6 73660 Urbach Germany Fon: +49 (0) 71 81 / 98 78 - 0 Fax: +49 (0) 71 81 / 98 78 - 177 solutions@di-soric.com www.di-soric-solutions.com HAUPTSITZ HEADQUARTERS di-soric GmbH &...
