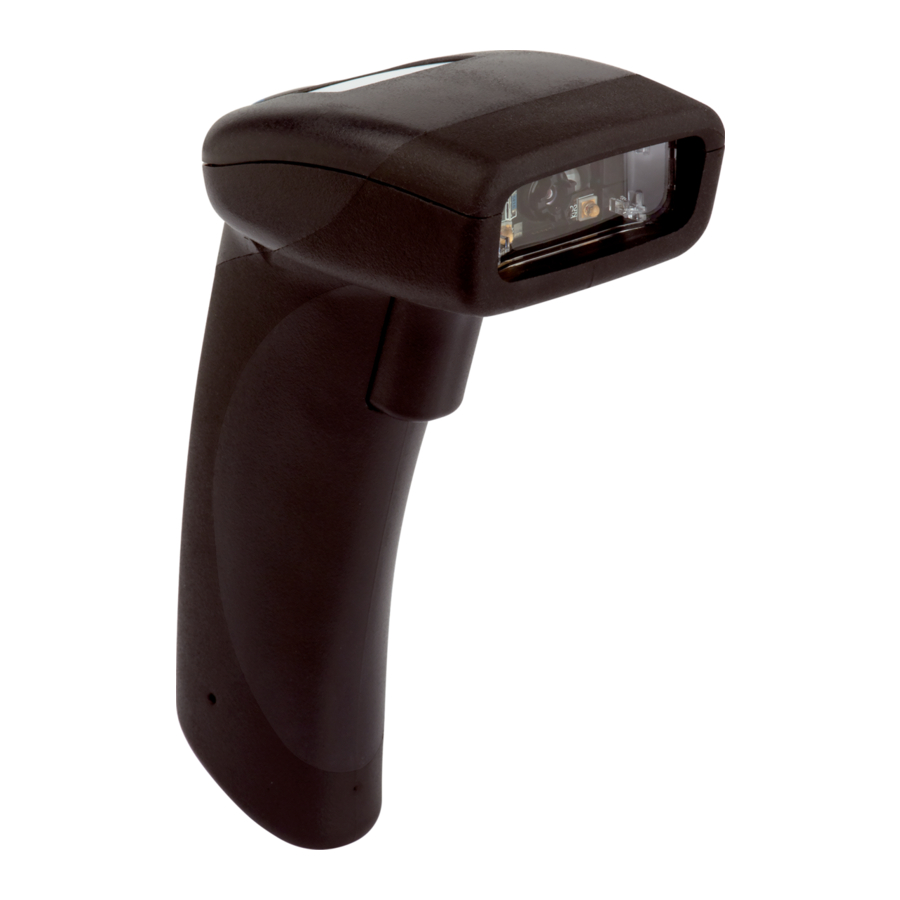

HANDHELD READER
ID-80
600011-000000 · Rev 1 · 202007
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ID-80 and is the answer not in the manual?

Questions and answers

Related Manuals for Di-soric ID-80

Summary of Contents for Di-soric ID-80

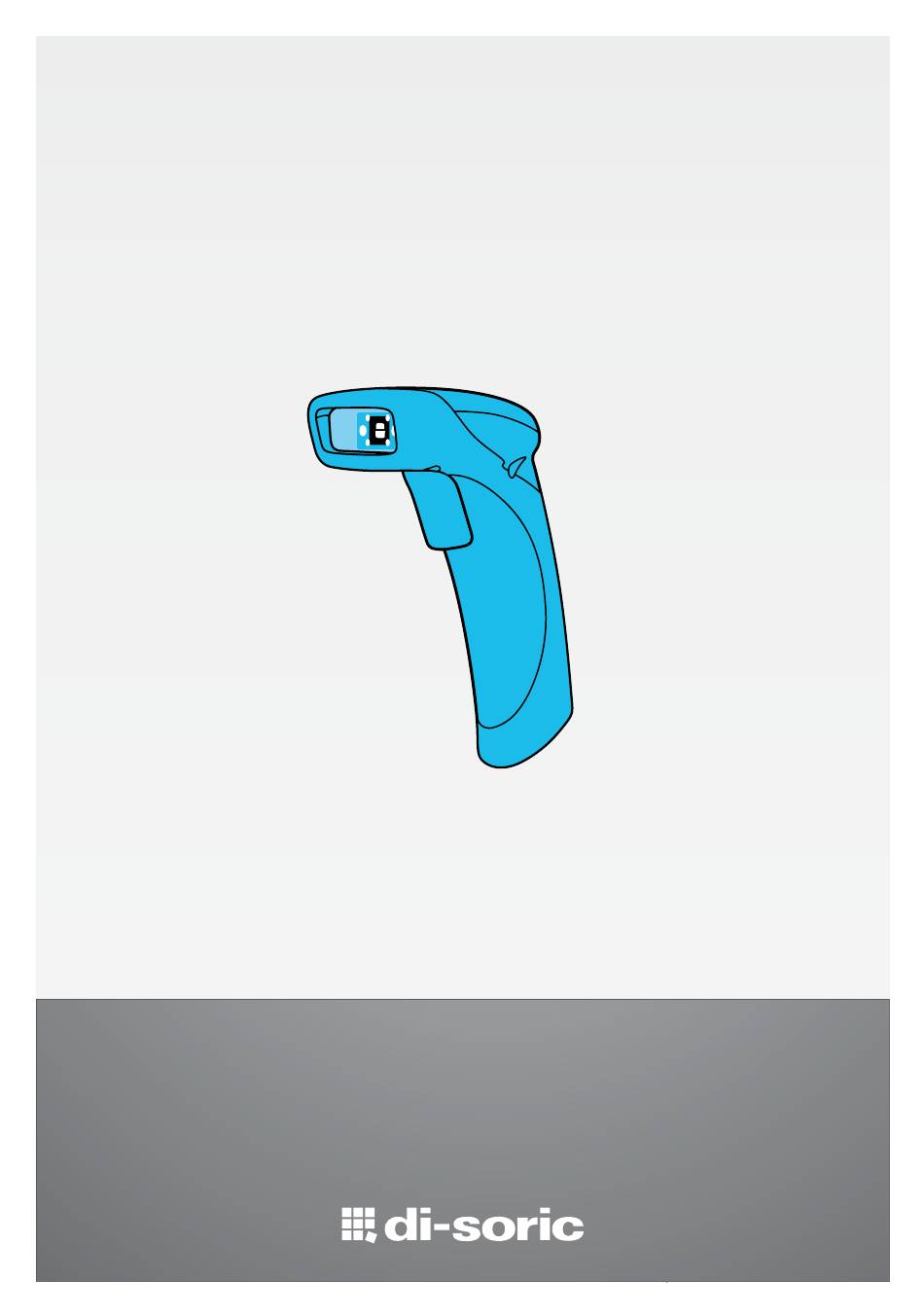

  • Page 1 HANDHELD READER ID-80 600011-000000 · Rev 1 · 202007 USER MANUAL...

  • Page 2: Table Of Contents

    ID-80 Inhaltverzeichnis / Contents Inhalt 1 Inbetriebnahme / Set Up ..................................3 2 Artikelliste / Article list..................................4 3 Abmessungen des ID-10 / Dimensions of the ID-10 .............................. 5 4 Technische Daten / Technical data (typ.) ..............................5 5 Codearten / Symbologies ................................

  • Page 3: Artikelliste / Article List

    ID-80 1 Artikelliste / Article list ID-80 - Produktbezeichnung / Product-ID mit USB-Schnittstelle / with USB Interface ID-80-IM3-2-U ID-80 - mit RS 232-Schnittstelle / with RS 232 Interface ID-80-IM3-2-S Das gesamte im Lieferumfang enthaltene Zubehör ist auch optional erhältlich: The complete accessories included in the scope of delivery are also separately available: USB-Verbindungskabel, nur für ...

  • Page 4: Handhabung / Handling

    ID-80 3 Inbetriebnahme / Set Up Anschließen / Connecting ID-80-IM3-2-S  Einstecken / Plug in ‚ 10 Sekunden warten / Wait 10 seconds Anschließen / 10 Sec. Connecting ƒ LED blinkt / LED will flash ID-80-IM3-2-U „ Gerät piept 2 x / Device will beep 2 x ✓...
  • Page 5 ID-80 5 Technische Daten (typ.) / Technical data (typ.) Betriebsspannung Service voltage 5.0 V DC Eigenstromaufnahme Internal power consumption < 300 mA Auflösung Resolution 1.280 x 960 pixel Abmessungen Dimensions 132 x 52 x 91 mm Umgebungstemperatur Ambient temperature -20 … 55 °C...

  • Page 6: Lesebereich / Reading Ranges

    Grüne LED blinkt / Green LED Flashes 1 x Beep 1 x Piep ID-80 Erfolgreicher Verbindungsaufbau mit Host (via Kabel) / Verbunden mit Host, grüne LED geht aus / ID-80 Successfully Enumerates with Host (via cable) Once Enumerated, the Green LED turns Off...

  • Page 7: Symbologien „Ein" In Standardeinstellung / Symbologies Defaulted On

    ID-80 Configuration Guide auf dem beiliegenden USB-Stick oder auf unserer Website unter www.di-soric.com The ID-80 can be configured for specific tasks and data manipulation by scanning configuration barcodes also found in the ID-80 Configuration Guide located on the enclosed USB-Stick or on our website at www.di-soric.com...

  • Page 8: Reader-Id Und Firmwareversion / Reader Id And Firmware Version

    (i.e. Notepad, Microsoft Word, etc.) and read the Reader ID and Firmware configuration barcode. Textstrings zeigen Ihnen dann die ID-80 ID-Nummer und die Firmwareversion an. Text strings are then indicating you the ID-80 ID number and firmware version. Textstring „Reader Information“ Seriennummer...
  • Page 9 ID-80 13 Pinbelegung des ID-80 mit USB-Schnittstelle / Pinout ID-80 with USB Interface Anschluss / Connection ID-80-IM3-2-U ID-80-IM3-2-U ID-K-RJ50/U-2 Beschreibung / Description +VIN (5.0 V) USB_DM USB_DP External Trigger (active low input to reader) RJ50-Anschluss (10P-10C). RJ50 connector (10P-10C). Ground 14 Pinbelegung USB-Verbindungskabel / Pinout USB Connecting Cable ➞...
  • Page 10 ID-80 15 Pinbelegung des ID-80 mit RS 232-Schnittstelle / Pinout ID-80 with RS 232 Interface Anschluss / Connection ID-80-IM3-2-S ID-80-IM3-2-S ID-K-SD/DCJRJ50-2 Beschreibung / Description +VIN (5.0 V) RS 232 TX (output from reader) RS 232 RTS (output from reader) RS 232 RX (input to reader)

  • Page 11: Reinigung Und Pflege / Maintenance

    The ID-80 window should be clean to allow the best performance of the device. The window is the clear plastic piece inside the head of the reader. Do not touch the window. Your ID-80 uses CMOS technology that is much like a digital camera.

  • Page 12: Technische Unterstützung Und Reklamation / Technical Support And Returns

    ID-80 18 Technische Unterstützung und Reklamation / Technical Support and Returns Für technische Unterstützung oder Reklamationen besuchen Sie uns unter www.di-soric.com For technical support or returns visit www.di-soric.com Alle technischen Angaben beziehen sich auf den Stand 10/17, Änderungen bleiben vorbehalten. Da Irrtümer und Druckfehler nicht auszuschließen sind, gilt für alle Angaben „ohne Gewähr“.
  • Page 13 ID-80 600011-000000 · Rev 1 · 202007...
  • Page 14 SOLUTIONS. SOLUTIONS. CLEVER. PRACTICAL. CLEVER. PRACTICAL. di-soric GmbH & Co. KG | Steinbeisstrasse 6 | 73660 Urbach | Germany Phone +49 71 81 98 79-0 | Fax +49 71 81 98 79-179 | info @ di-soric.com www.di-soric.com...
