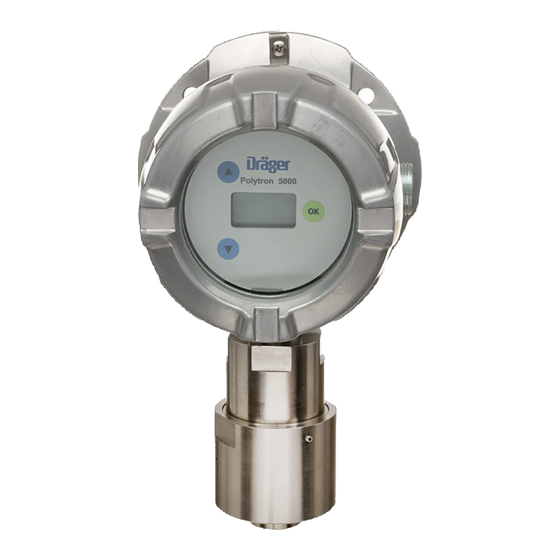

Dräger Polytron 5000 Assembly Instructions

IR Interface Kit Polytron 5000/8000
Assembly Instructions
1
2
IR
3
4
90 33 239 – MA 4686.204
© Dräger Safety AG & Co. KGaA
Edition 02 - September 2015 (Edition 01 - September 2010)
Subject to alteration
IR-Anschluss-Set Polytron 5000/8000
de
Montageanweisung
VORSICHT
!
Jeder Einsatz des IR-Anschluss-Sets Polytron 5000/8000 setzt die genaue
Kenntnis und Beachtung der Gebrauchsanweisung Dräger Polytron 5000/8000
voraus!
1 Verwendungszweck
Das IR-Anschluss-Set Polytron 5000/8000 ist für die Verwendung mit dem Dräger
Polytron 5000/8000 vorgesehen und ermöglicht die Kommunikation zwischen dem
Dräger Polytron 5000/8000 und einem PC.
2 Montage
1. IRDA-Halter (2) auf den Gehäusedeckel (1) setzen.
2. USB-Kabel (4) mit dem USB DIRA-Dongle (3) und dem PC verbinden.
3.
USB DIRA-Dongel in den IRDA-Halter stecken.
HINWEIS
i i
Der USB DIRA-Dongle muss nicht zwingend auf die IR-Schnittstelle des Polytron
5000/8000 ausgerichtet sein, um eine Verbindung herzustellen.
IR Interface Kit Polytron 5000/8000
enUS
Assembly Instructions
CAUTION
!
Any use of the IR Interface Kit Polytron 5000/8000 requires full understanding and
strict observance of the Dräger Polytron 5000/8000 Instructions for Use!
00133239.eps
1 Intended use
The IR Interface Kit Polytron 5000/8000 is intended for use with the Dräger Polytron
5000/8000 and allows communication between the Dräger Polytron 5000/8000 and a PC
2 Mounting
1. Position the IRDA holder (2) onto the enclosure lid (1).
2. Connect the USB cable (4) with the USB DIRA dongle (3) and the PC.
3.
Insert the USB DIRA dongle into the IRDA holder.
NOTICE
i i
The USB DIRA dongle does not necessarily have to be aligned with the IR interface
of the Polytron 5000/8000 to establish a connection.
Kit de raccord IR Polytron 5000/8000
fr
Instructions de montage
ATTENTION
!
Toute utilisation du kit de raccord IR Polytron 5000/8000 suppose la connaissance
et l'observation exactes de la notice d'utilisation livrée avec le Dräger Polytron 5000/
8000 !
1 Champ d'application
Le kit de raccord IR Polytron 5000/8000 est conçu pour l'utilisation avec le Dräger
Polytron 5000/8000 et permet la communication entre le Dräger Polytron 5000/8000 et
un PC.
2 Montage
1. Installer le support IRDA (2) sur le couvercle du boîtier (1).
2. Raccorder le câble USB (4) au dongle DIRA USB (3) et au PC.
3. Brancher le dongle DIRA USB dans le support IRDA.
REMARQUE
i i
Le dongle DIRA USB ne doit pas être obligatoirement orienté vers l'interface IR du
Polytron 5000/8000 pour établir la communication.
Juego de conexión IR Polytron 5000/8000
es
Instrucciones de montaje
ATENCIÓN
!
¡Toda utilización del juego de conexión IR Polytron 5000/8000 presupone el
conocimiento exacto y la observancia de las instrucciones de uso Dräger Polytron
5000/8000!
1 Uso previsto
El juego de conexión IR Polytron 5000/8000 está previsto para el uso con el Dräger
Polytron 5000/8000 y permite la comunicación entre el Dräger Polytron 5000/8000 y un
PC.
2 Montaje
1. Colocar el soporte IRDA (2) sobre la tapa de la carcasa (1).
2. Conectar el cable USB (4) con la mochila USB DIRA (3) y con el PC.
3. Acoplar la mochila USB DIRA al soporte IRDA.r
NOTA
i i
No es obligatorio que la mochila USB DIRA esté conectada a la interfaz IR del
Polytron 5000/8000 para establecer una conexión.
Dräger Safety AG & Co. KGaA
Revalstraße 1
D-23560 Lübeck, Germany
Tel. +49 451 8 82 - 0
FAX +49 451 8 82 - 20 80
www.draeger.com
i
Комплект для монтажа ИК интерфейса Polytron
ru 5000/8000
Инструкции по установке
ВНИМАНИЕ
!
При любом использовании комплекта для монтажа ИК-интерфейса
необходимо полностью понимать и строго соблюдать Руководство по
эксплуатации измерительной головки Dräger Polytron 5000/8000!
1 Назначение
Комплект для монтажа ИК-интерфейса используется в Dräger Polytron 5000/8000
для обеспечения связи между Dräger Polytron 5000/8000 и ПК.
2 Установка
1. Установите держатель ИК-интерфейса (2) на крышку корпуса (1).
2. Подключите USB-кабель (4) к интерфейсу USB DIRA-Dongle (3) и ПК.
3. Вставьте интерфейсный модуль USB DIRA в держатель ИК интерфейса.
УКАЗАНИЕ
i i
Для обеспечения соединения не обязательно направлять интерфейсный
модуль USB DIRA на ИК интерфейс измерительной головки Polytron 5000/
8000.
IR Polytron 5000/8000
zh
!
3.
i i
