Instructions d'installation
Installation de la poignée
Si des poignées contemporaines ou professionnelles en option sont souhaitées, reportez-vous ci-
dessous pour les numéros de pièce.
1. Confirmez si le panneau de superposition a déjà été installé sur l'unité. Sinon, reportez-vous à la
section Installation du panneau de superposition pour monter le panneau de superposition sur
l'unité.
2. Poussez le joint de porte de côté. Sous le joint, vous verrez deux trous désignés pour l'installation
de la poignée. Marquez les emplacements des trous de poignée sur le panneau de superposition.
3. Retirez le panneau de revêtement de la porte. À l'aide d'une mèche de 3/16 po, créez des trous
pour les vis de poignée.
4. Réinstallez le panneau de recouvrement sur la porte.

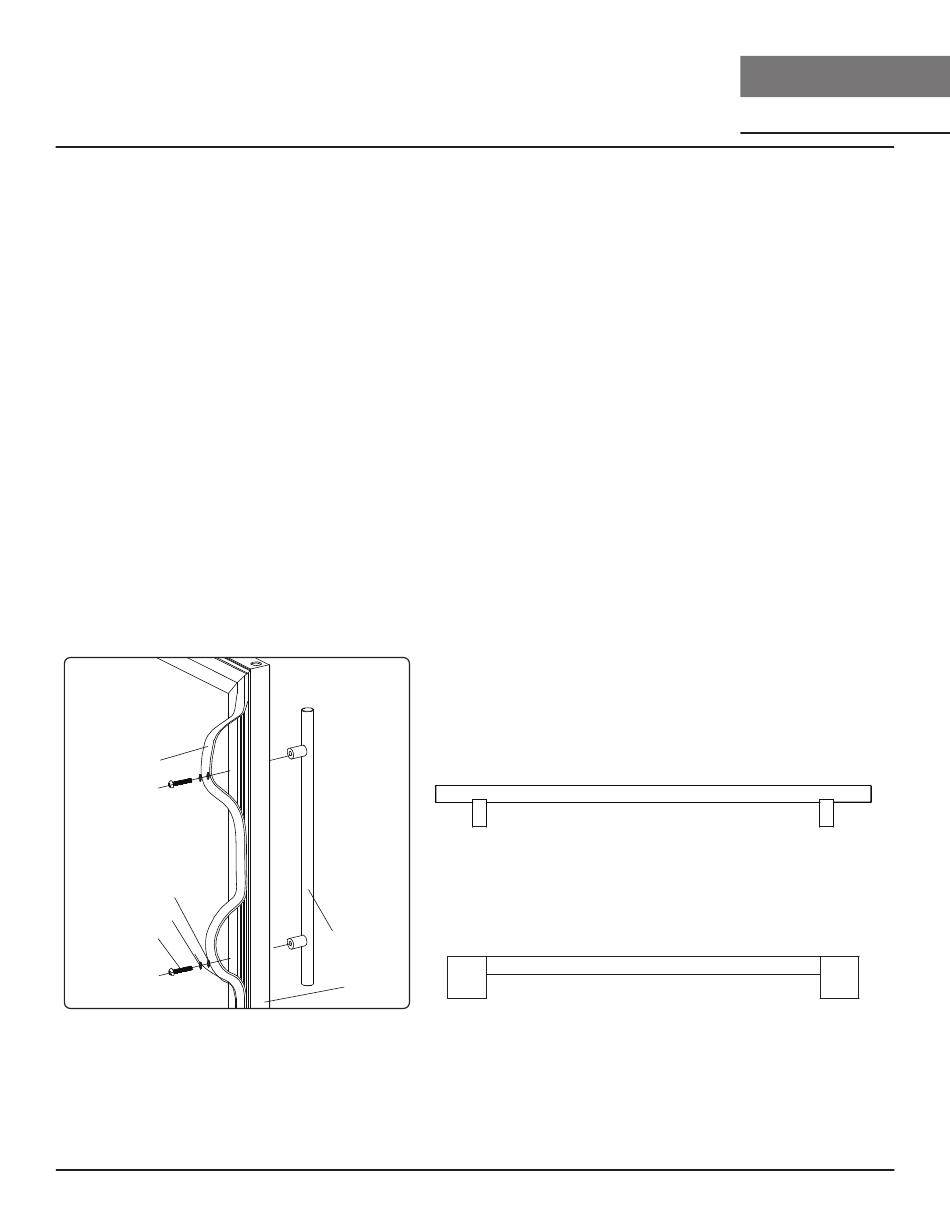

5. Installez la poignée fermement comme illustré avec deux vis à métaux de 1-1 / 2 ".
REMARQUE: Si vous utilisez une poignée personnalisée, installez la poignée dans la position de votre
choix avec des trous de vis enfoncés avant d'installer le panneau de revêtement sur la
porte.
Joint
Rondelle plate
Rondelle d'arrêt
Vis
20
Partie #: PRHAN-C101
Partie #: PRHAN-C102
Partie #: PRHAN-C104
Partie #: PRHAN-C001
Poignée
Cadre de porte
PRB24C01CPG Guide d'utilisation, d'entretien et d'installation
Zephyr Presrv poignées contemporaines
Couleur: acier inoxydable
Couleur: or brossé
Couleur: noir mat
Zephyr Presrv pro handle
Couleur: acier inoxydable
