Instructions d'installation

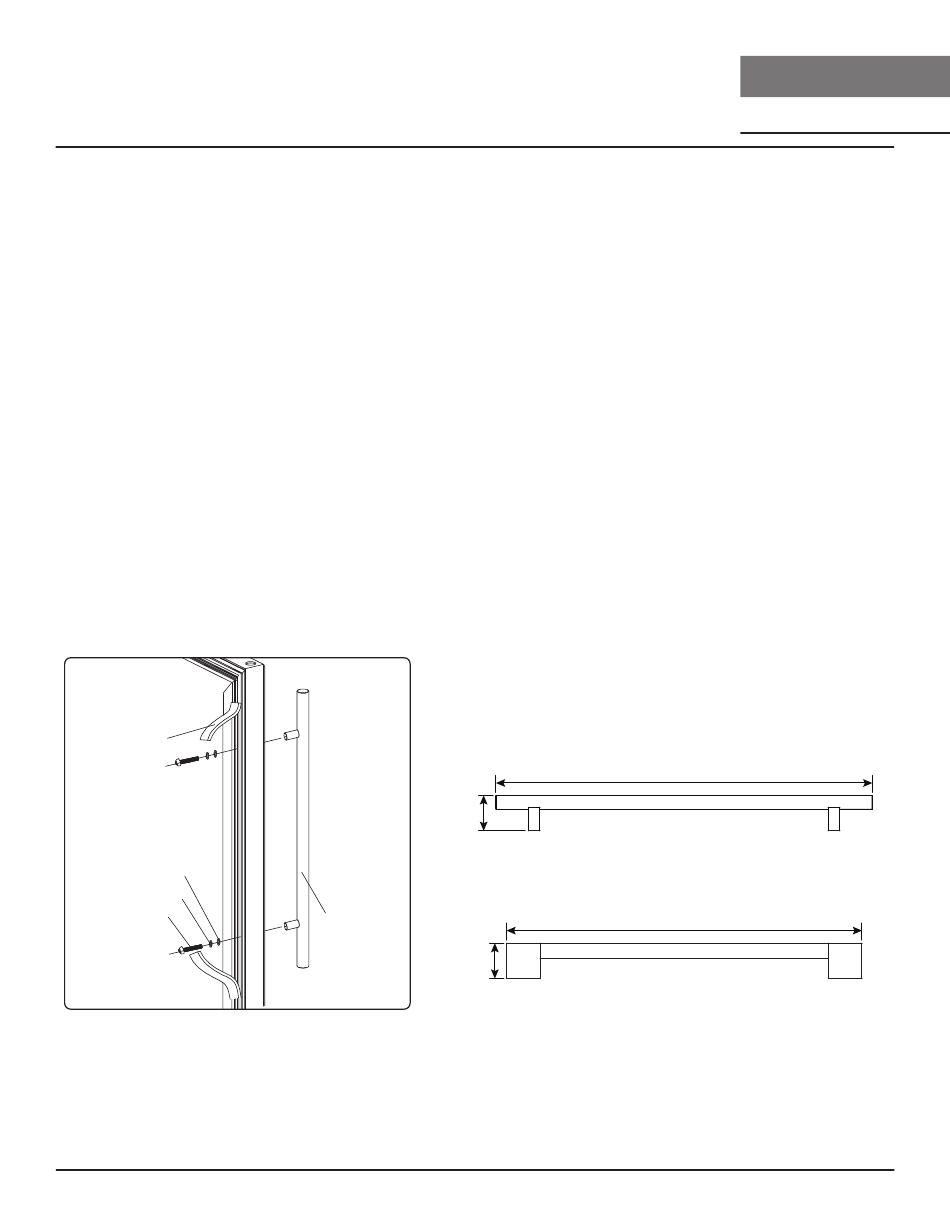

Installation de la poignée
Si une poignée contemporaine ou professionnelle en option est souhaitée, reportez-vous ci-dessous
pour les dimensions de la poignée et le numéro de pièce.
1. Confirmez si le panneau de superposition a déjà été installé sur l'unité. Sinon, reportez-vous à la
section Installation du panneau de superposition pour monter le panneau de superposition sur
l'unité.
2. Poussez le joint de porte de côté. Sous le joint, vous verrez deux trous désignés pour l'installation
de la poignée. Marquez les emplacements des trous de poignée sur le panneau de superposition.
3. Retirez le panneau de revêtement de la porte. À l'aide d'une mèche de 3/16 po, créez des trous
pour les vis de poignée.
4. Réinstallez le panneau de recouvrement sur la porte.
5. Installez la poignée fermement comme illustré avec deux vis à métaux de 1-1 / 2 ".
REMARQUE: Si vous utilisez une poignée personnalisée, installez la poignée dans la position de votre
choix avec des trous de vis enfoncés avant d'installer le panneau de revêtement sur la
porte.
Joint
Rondelle plate
Rondelle d'arrêt
Vis
20
2 po
Poignée
Cadre de porte 2 po
PRB24C01BPG Guide d'utilisation, d'entretien et d'installation
Zephyr Presrv poignées contemporaines
Partie #: PRHAN-C101 Couleur: acier inoxydable
Partie #: PRHAN-C102 Couleur: or brossé
Partie #: PRHAN-C104 Couleur: noir mat
23-
5/8
Zephyr Presrv pro handle
Partie #: PRHAN-C001 Couleur: acier inoxydable
22-
1/4
P R E S R V ™
R E F R O I D I S S E U R
D E B O I S S O N S
ZO N E U N I Q U E
po
po
