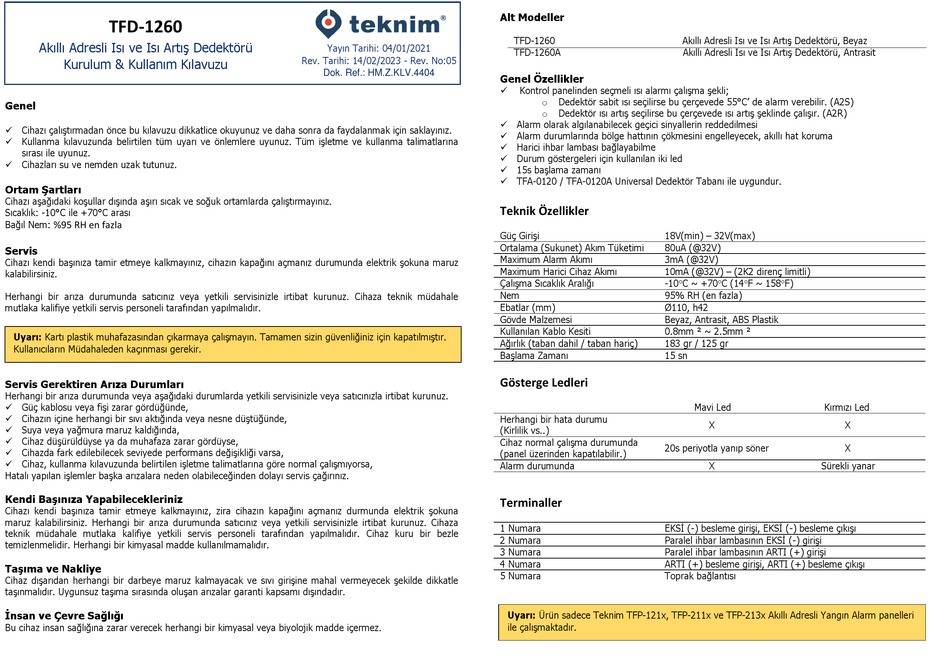

Teknim TFD-1260A Installation & User Manual

TFD-1260
Akıllı Adresli Isı ve Isı Artış Dedektörü
Kurulum & Kullanım Kılavuzu
Genel
✓ Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra da faydalanmak için saklayınız.
✓ Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarına
sırası ile uyunuz.
✓ Cihazları su ve nemden uzak tutunuz.
Ortam Şartları
Cihazı aşağıdaki koşullar dışında aşırı sıcak ve soğuk ortamlarda çalıştırmayınız.
Sıcaklık: -10°C ile +70°C arası
Bağıl Nem:
%95 RH en fazla
Servis
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını açmanız durumunda elektrik şokuna maruz
kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik müdahale
mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır.
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın. Tamamen sizin güvenliğiniz için kapatılmıştır.
Kullanıcıların Müdahaleden kaçınması gerekir.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
✓ Güç kablosu veya fişi zarar gördüğünde,
✓ Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
✓ Suya veya yağmura maruz kaldığında,
✓ Cihaz düşürüldüyse ya da muhafaza zarar gördüyse,
✓ Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓ Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre normal çalışmıyorsa,
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı servis çağırınız.
Kendi Başınıza Yapabilecekleriniz
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını açmanız durmunda elektrik şokuna
maruz kalabilirsiniz. Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza
teknik müdahale mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır. Cihaz kuru bir bezle
temizlenmelidir. Herhangi bir kimyasal madde kullanılmamalıdır.
Taşıma ve Nakliye
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı girişine mahal vermeyecek şekilde dikkatle
taşınmalıdır. Uygunsuz taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Yayın Tarihi: 04/01/2021
Rev. Tarihi: 14/02/2023 - Rev. No:05
Dok. Ref.: HM.Z.KLV.4404
Alt Modeller
TFD-1260
TFD-1260A
Genel Özellikler
Kontrol panelinden seçmeli ısı alarmı çalışma şekli;
✓
Dedektör sabit ısı seçilirse bu çerçevede 55°C' de alarm verebilir. (A2S)
o
Dedektör ısı artış seçilirse bu çerçevede ısı artış şeklinde çalışır. (A2R)
o
✓ Alarm olarak algılanabilecek geçici sinyallerin reddedilmesi
✓ Alarm durumlarında bölge hattının çökmesini engelleyecek, akıllı hat koruma
✓ Harici ihbar lambası bağlayabilme
✓ Durum göstergeleri için kullanılan iki led
✓ 15s başlama zamanı
✓ TFA-0120 / TFA-0120A Universal Dedektör Tabanı ile uygundur.
Teknik Özellikler
Güç Girişi 18V(min) – 32V(max)
Ortalama (Sukunet) Akım Tüketimi 80uA (@32V)
Maximum Alarm Akımı 3mA (@32V)
Maximum Harici Cihaz Akımı 10mA (@32V) – (2K2 direnç limitli)
Çalışma Sıcaklık Aralığı -10C ~ +70C (14F ~ 158F)
Nem 95% RH (en fazla)
Ebatlar (mm) Ø110, h42
Gövde Malzemesi Beyaz, Antrasit, ABS Plastik
Kullanılan Kablo Kesiti 0.8mm ² ~ 2.5mm ²
Ağırlık (taban dahil / taban hariç) 183 gr / 125 gr
Başlama Zamanı 15 sn
Gösterge Ledleri
Herhangi bir hata durumu
(Kirlilik vs..)
Cihaz normal çalışma durumunda
20s periyotla yanıp söner
(panel üzerinden kapatılabilir.)
Alarm durumunda
Terminaller
1 Numara EKSİ (-) besleme girişi, EKSİ (-) besleme çıkışı
2 Numara Paralel ihbar lambasının EKSİ (-) girişi
3 Numara Paralel ihbar lambasının ARTI (+) girişi
4 Numara ARTI (+) besleme girişi, ARTI (+) besleme çıkışı
5 Numara Toprak bağlantısı
Uyarı: Ürün sadece Teknim TFP-121x, TFP-211x ve TFP-213x Akıllı Adresli Yangın Alarm panelleri
ile çalışmaktadır.
Akıllı Adresli Isı ve Isı Artış Dedektörü, Beyaz
Akıllı Adresli Isı ve Isı Artış Dedektörü, Antrasit
Mavi Led Kırmızı Led
X X
X
X Sürekli yanar
