Настоящая "Инструкция по сборке" распространяется на изделие
«
KENTAKI
», и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора мебели «
помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 995 мм, ВЫСОТА: 1974 мм, ГЛУБИНА: 436 мм
3 Комплектность изделия
Код
детали
S320-002
1
S320-009/А
2
S320-107
3
S320-108
4
S320-209
5
S320-210
6
S320-305
7
S320-306
8
S320-504
9
S320-509
26
S132-511
27
S320-513
29
S320-514
30
S320-901
13
S320-908
15
S320-561
16
S320-562
17
S320-5540
12
S320-5542
19
-
20
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенок боковых 3, 4, боковых кромках полки соединительной 7 вбить деревянные
шканты f1 (см. рис. 1, 2).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
3. В отверстия Ø15 мм на нижней поверхности полки соединительной 7 вставить стяжки эксцентриковые r1 (см. рис. 1).
4. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 3, 4 прикрутить еврошурупами е2 ответные планки петель b19
(см. рис. 1).
5. В отверстия Ø4 мм на внутренних поверхностях стенок боковых 3, 4 прикрутить шурупами е3 металлические направляющие
w45\CR, w45\CL (см. рис. 1).
6. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 3, 4 вкрутить винты стяжки r42 (см. рис. 1).
7. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 3, 4 вбить полкодержатели d1 (см. рис. 1).
8. В отверстия Ø5 мм на нижней поверхности щита верхнего 5 вкрутить ограничители двери d4 (см. рис. 3).
9. Соединить детали 3, 4, 7 при помощи шкантов f1 и стяжек эксцентриковых. Затянуть стяжки эксцентриковые r1 с помощью ключа
z1. (см. рис. 3).
10. К стенкам боковым 3, 4 присоединить щиты 5, 6 конформатами е8 при помощи ключа z1 (см. рис. 3).
11. Закрепить ноги 29, 30 к щиту нижнему 6 конформатами е26 при помощи ключа z1 (см. рис. 4).
12. Положить корпус шкафа фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояние
между противоположными углами по диагонали. Расстояния должны быть равными (см. рис. 4).
Республика Беларусь, г. Брест, ул. Янки Купалы, 1В-1, каб.216
Инструкция по сборке.
Набор мебели «KENTAKI»

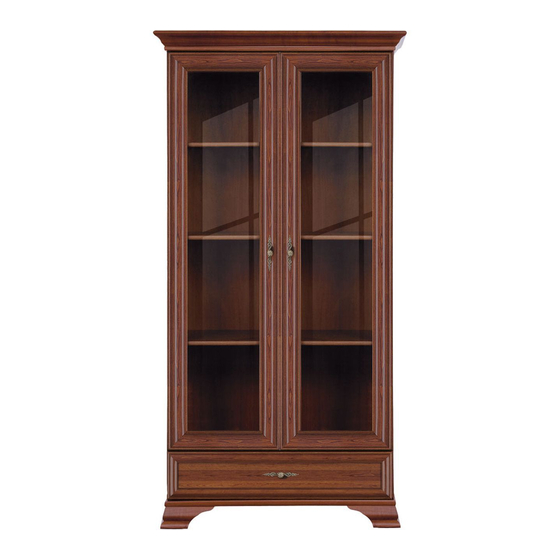

Шкаф S320-REG2W1S
Панель ящика
Дверь со стеклом
.idw
Стенка боковая левая
Стенка боковая правая
Щит верхний
Щит нижний
Полка соединительная
Полка переставная
Планка декоративная из МДФ
Планка декор-я из МДФ левая
Планка декор-я из МДФ правая
Нога левая
Нога правая
Стенка задняя склеенная
Дно ящика
Стенка левая ящика
Стенка правая ящика
Стенка задняя ящика
Фиксатор дна ящика
Комплект фурнитуры
4 Последовательность сборки
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (+375162) 27-89-04
Шкаф S320-REG2W1S,
KENTAKI
», предназначены для оборудования интерьера жилых комнат в
Таблица 1
1
896x188х19
2
1600x446х19
1
1800x370х16
1
1800x370х16
1
912x392х16
1
912x392х22
1
868x370х16
3
867x366х16
1
994x80х19
1
433x80х19
1
433x80х19
1
408x210х80
1
408x210х80
1
1826х893х2,5
1
826х348х2,5
1
350х120х16
1
350х120х16
1
811х120х16
1
333х60х12
1
-
_________________
Штамп магазина
_________________
входящее в состав набора мебели
5/6
6 /6
1 /6
1 /6
2 /6
2 /6
2 /6
2 /6
3 /6
3 /6
3 /6
4 /6
4 /6
1 /6
1 /6
2 /6
2 /6
2 /6
2/6
4/6
Штамп ОТК
