BLACK RED WHITE KENTAKI S320-NADN1W Assembly

RUS
Настоящая "Инструкция по сборке" распространяется на изделие
модульной мебели « KENTAKI
1 Назначение изделия
1.1 Изделия, входящие в состав набора модульной мебели «
комнат в помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 580 мм, ВЫСОТА: 1071 мм, ГЛУБИНА: 580 мм
3 Комплектность изделия
Код
детали
1 S132-012
2 S132-128
3 S132-129
4 S132-130-01
5 S132-220
6 S132-315
7 S132-316
8 S132-530
9 S132-531
10 S132-532
11 S132-917
12 -
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних кромках стенок боковых 2, 3, на боковых кромках полки соеднительной 6 вбить деревянные шканты
f1 (см. рис. 1, 2).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
4. В отверстия Ø15 мм на внутренних поверхностях стенок боковых 2, 3, щита
заднего 4, на нижней поверхности полки соеднительной 6 вставить стяжки эксцентриковые r1 (см. рис. 2).
5. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 2, 3, щита
заднего 4 вбить полкодержатели d1 (см. рис. 1).
6. В зависимости от выбора
поверхностях стенок боковых 2 или 3 прикрутить еврошурупами е2 ответные планки петель b20. Отверстия Ø5 мм на
противоположной стенке боковой закрыть заглушками s4 (см. рис. 1).
7. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 2, 3, на нижней поверхности щита верхнего 5 вкрутить винты
стяжки r42 (см. рис. 1, 3).
8. В отверстия Ø5 мм на нижней поверхности щита верхнего 5 вкрутить ограничитель двери d4 (см. рис. 3).
9. Соединить детали 2, 3, 4, 5, 6 при помощи шкантов f1, стяжек эксцентриковых r1 и конформатами е8 при помощи ключа z1.
Стяжки эксцентриковые r1 на стенках боковых 2, 3 и щите заднем 4 закрыть заглушками s2 (см. рис. 1, 2).
10. Положить корпус изделия фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояние
между противоположными углами по диагонали. Расстояния должны быть равными (см. рис. 4).
11. Закрепить стенки задние склеенные 11 к корпусу изделия гвоздями l1 с шагом 80-120 мм (см. рис. 4).
12. Соединить планки декоративные из МДФ 8, 9, 10 между собой с помощью уголков n40 и шурупов p46, а затем закрепить на
щите верхнем 5 шурупами p8 (см. рис. 5).
13. Положить дверь 1 фасадной поверхностью вниз на ровную поверхность и закрепить на ней петли шарнирные a49 шурупами
p51 (см. рис. 6).
14. Навесить дверь 1 на корпус изделия, совместив петли шарнирные a49 с ответными планками петель b19 . При необходимости
отрегулировать положение дверей, вращая регулировочные винты (см. рис. 6).
15. В отверстие Ø5 мм на внутренней поверхности двери 1 вставить винт j11 снаружи совместить отверстия элементов ручки
c35\1, c35\2 с резьбой винта и завернуть винт, удерживая ручку (см. рис.6).
ВНИМАНИЕ! Данное изделие используется совместно с изделием Тумба S320-KOMN1D1S.
Республика Беларусь, г. Брест, ул. Лейтенанта Рябцева, 128
Инструкция по сборке.
Набор модульной мебели «KENTAKI»

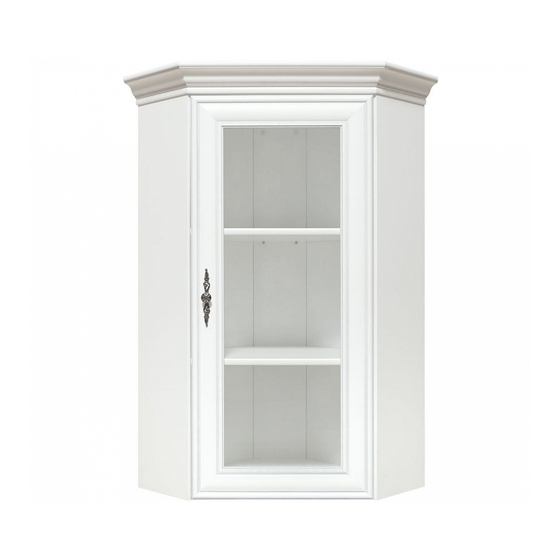

Шкаф верхний S320-NADN1W
», и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации изделия.
Дверь со стеклом
Стенка боковая левая
.idw
Стенка боковая правая
Щит задний
Щит верхний
Полка соединительная
Полка переставная
Планка декор-я из МДФ левая
Планка декор-я из МДФ правая
Планка декор-я из МДФ
Стенка задняя склеенная
Комплект фурнитуры
4 Последовательность сборки
лево- или правостороннего
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (810375162) 29-85-46
Шкаф верхний S320-NADN1W,
KENTAKI », предназначены для оборудования интерьера жилых
Таблица 1
4/4
1
992x446х19
1 /4
1
1000x202х16
1 /4
1
1000x202х16
1 /4
1
1000x154х16
2 /4
1
536x536х16
2 /4
1
514x514х16
2 /4
2
513x513х16
3 /4
1
227х80х19
3 /4
1
227х80х19
3 /4
1
495х80х19
1 /4
2
1011х433х2,5
1 /4
1
-
направления открывания двери 1, в отверстия Ø5 мм на внутренних
Штамп ОТК
_________________
Штамп магазина
_________________
входящее в состав набора
