Installation Instructions
Cellular Sensor
Connection Kit and
Retrofit Connection Kits
Series 009-FS, LF009-FS, LFU009-FS,
SS009-FS, and U009-FS
⁄
" – 3"
1
2
Series LF909-FS Small
¾" – 2"
WARNING
!
Read this Manual BEFORE using this equipment.
Failure to read and follow all safety and use
information can result in death, serious personal
injury, property damage, or damage to the equipment.
Keep this Manual for future reference.
WARNING
!
You are required to consult the local building and plumbing codes prior to
installation. If the information in this manual is not consistent with local
building or plumbing codes, the local codes should be followed. Inquire
with governing authorities for additional local requirements.
NOTICE
Use of the SentryPlus Alert
the need to comply with all required instructions, codes,
and regulations related to the installation, operation, and
maintenance of the backflow preventer to which it is
attached, including the need to provide proper drainage in
the event of a discharge.
Watts
is not responsible for the failure of alerts due to
®
connectivity or power issues.
Monitor relief valve discharge with smart and connected
technology to detect and notify of flooding. The Cellular
Sensor Connection Kit activates the integrated flood sensor
to enable functions that detect flood conditions. The
Cellular Sensor Retrofit Connection Kit upgrades existing
installations by integrating and activating the flood sensor to
enable functions for flood detection. When excessive relief
valve discharge occurs, the flood sensor energizes a relay
signaling flood detection and triggers real-time notification of
potential flood conditions through the Syncta
technology does not replace
®
application.
SM
IS-FloodSensor-009/909S-Cellular
½" – 2" Connection Kit
Advertisement
Related Manuals for Watts SS009
Summary of Contents for Watts SS009
- Page 1 IS-FloodSensor-009/909S-Cellular Installation Instructions Cellular Sensor Connection Kit and Retrofit Connection Kits Series 009-FS, LF009-FS, LFU009-FS, SS009-FS, and U009-FS ⁄ " – 3" Series LF909-FS Small ¾" – 2" WARNING Read this Manual BEFORE using this equipment. Failure to read and follow all safety and use information can result in death, serious personal injury, property damage, or damage to the equipment.
-
Page 2: Kit Components

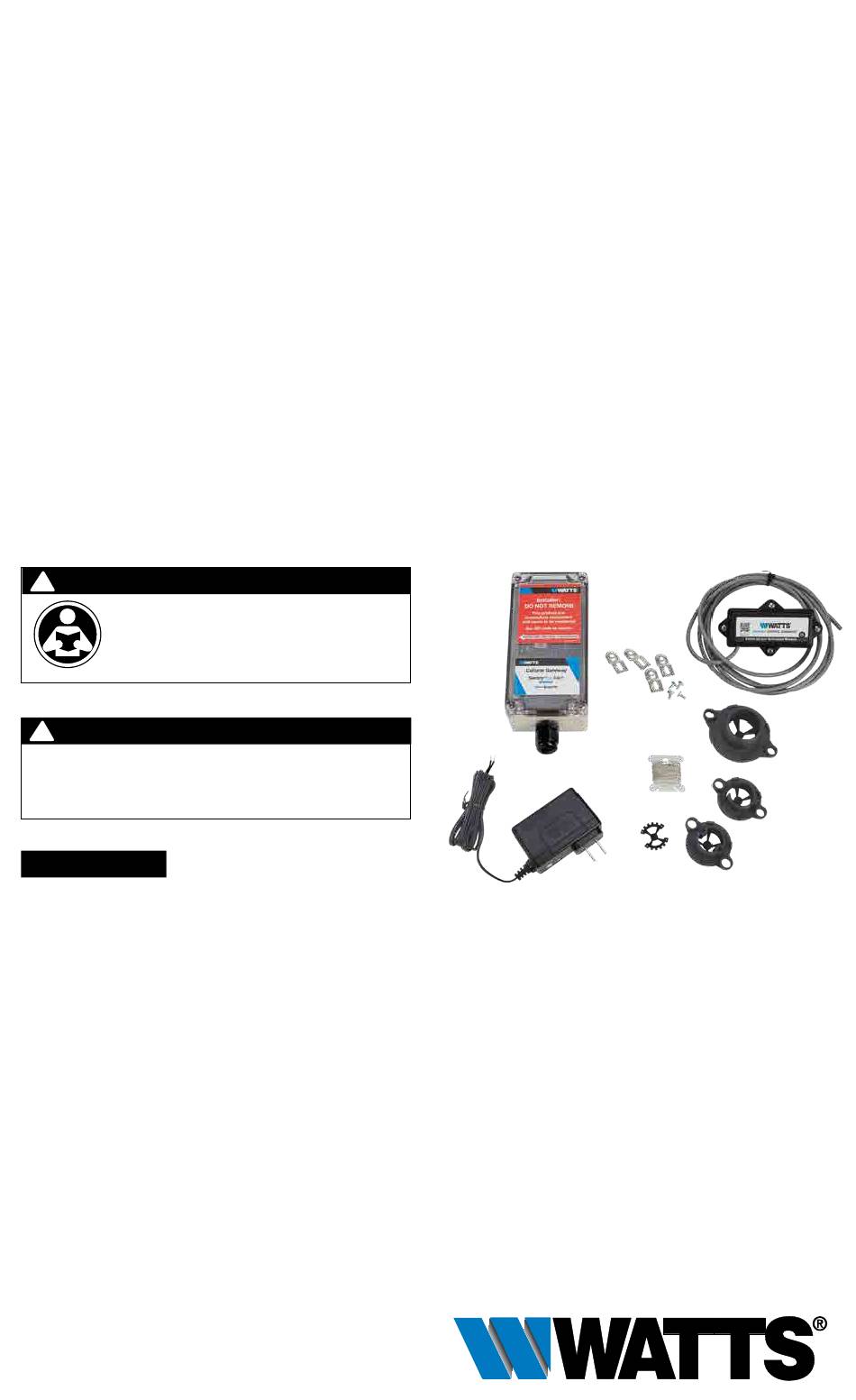

Kit Components All kits include the sensor activation module and power adapter NOTICE to enable the flood sensor. Retrofit kits also include the flood sensor and related components. If any item is missing, speak The connection kits are suitable only for new or existing with your account representative. - Page 3 A Note About the Deflector A properly sized deflector is required when the flood sensor is activated on either new or existing valve installations of Series 009 reduced pressure zone assemblies, sizes ½" to 2". The deflector helps seat the flood sensor against the backflow valve and direct discharge from the valve. Each deflector is embossed with a positioning indicator to assist installation.
