Blue Hose
Gas Connector
®
With StressGuard
Technology
®
Raccord de gaz Blue Hose
MD
Avec technologie StressGuard
MD
Conector de gas Blue Hose
®
con tecnología StressGuard
®
Installation & Operating Instructions for Moveable Equipment
To be left with and kept by equipment owner/operator after installation
Instructions d'installation et d'utilisation pour équipements mobiles
À conserver par le propriétaire/l'opérateur de l'équipement après l'installation
Instrucciones de instalación y funcionamiento para equipo móvil
Para entregar al propietario/operador del equipo después de la instalación para que lo guarde
6015 Enterprise Drive,
Export, PA 15632
1-800-DORMONT
Dormont.com
Advertisement
Table of Contents
Related Manuals for Watts Dormont Blue Hose 1675KITS48
Summary of Contents for Watts Dormont Blue Hose 1675KITS48
- Page 1 Blue Hose Gas Connector ® With StressGuard Technology ® Raccord de gaz Blue Hose Avec technologie StressGuard Conector de gas Blue Hose ® con tecnología StressGuard ® Installation & Operating Instructions for Moveable Equipment To be left with and kept by equipment owner/operator after installation Instructions d’installation et d’utilisation pour équipements mobiles À...
-
Page 2: Table Of Contents
Table of Contents ENGLISH INSTRUCTIONS – Attention Owners and Users . . . . . . . . . . . . . . . . . . . . . . . . .3 - 4 Product Description and Components . -
Page 3: English Instructions - Attention Owners And Users
ENGLISH INSTRUCTIONS — Attention Owners and Users WARNING Read the following instruction booklet carefully before installing, operating, or servicing the gas connector and any accessories or items included with it. Failure to fully read instructions and follow the cautions and warnings could result in severe injury or death. -
Page 4: Important Safety Information
Important Safety Information Reading & Understanding the Manual • Learn how to properly and safely use WARNING the equipment BEFORE installing, set up, using, or servicing. TO AVOID DEATH, SERIOUS PERSONAL • Keep the Manual available for easy INJURY, PROPERTY access and future reference. -
Page 5: Product Description And Components

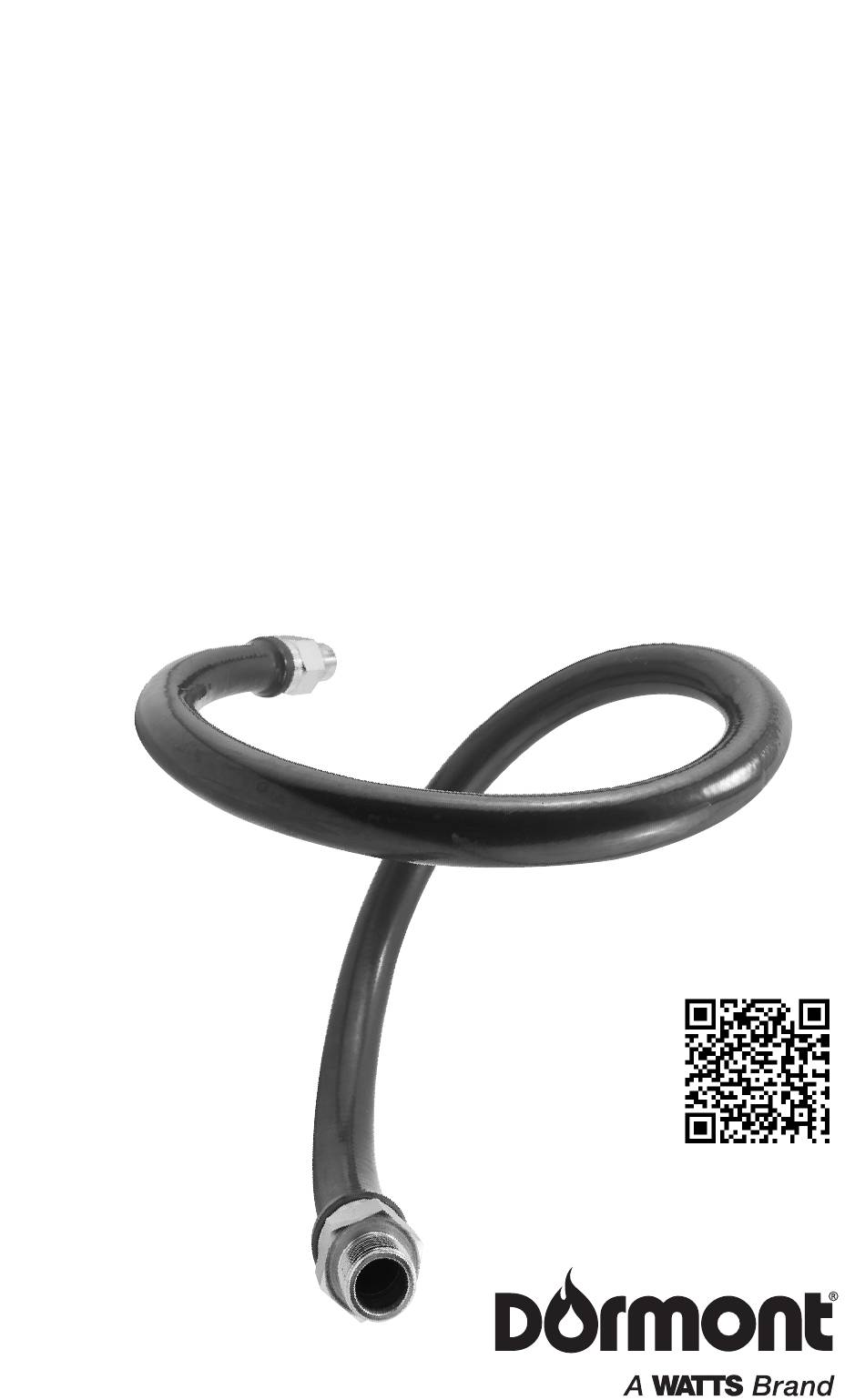

Product Description and Components The Blue Hose gas connector for moveable appliances is composed of a 304 stainless steel corrugated tubing covered with a tight weave stainless steel braid . The outside hose coat- ing is an antimicrobial PVC coating that inhibits growth of bacteria, mold and mildew on the connector . -
Page 6: Product Specifications, Certifications, Approvals, Code Compliance
Product Specifications, Certifications, Approvals, Code Compliance NOTICE Certifications Blue Hose MAX Operating Pressure 1/2 psi . Blue Hose Operating Temperature -10°F - 350°F (-23°C - 177°C) CANADA ANSI Z21 .69/CSA 6 .16 CONNECTOR CAPACITY Connectors for Movable Gas Appliances . Straight Length Capacity - BTU PER HR (W) ANSI Z21 .41/CSA 6 .9 0.64 Sp Gr 1000 BTU per Cu. -
Page 7: Blue Hose Warnings And Configurations
Blue Hose Warnings and Configurations WARNING To avoid injury, death, fire, explosion, gas leak, or property damage: • Read and follow ALL safety, use, sizing, installation, and care instructions and follow all building codes, construction standards, appliance manufac- turer recommendations and instructions, and applicable ANSI standards . •... - Page 8 Blue Hose Warnings and Configurations NOTICE The Blue Hose gas connector system has the following possible installation configurations which all require the use of a restraining cable: • Gas Line - Manual Shut-Off Valve - Blue Hose - Appliance • Gas Line - Manual Shut-Off Valve - Blue Hose - SnapFast QD - Appliance •...
-
Page 9: Blue Hose Installation Rights And Wrongs
Blue Hose Installation Rights and Wrongs WARNING Upon completion, the Blue Hose gas connector MUST NOT BE kinked, twisted, or torqued, and the end fitting of the connector MUST NOT BE subjected to sharp bends . The addition of one or two Dormont Swivel Max multi-plane swivels can assist in eliminating sharp bends and kinks in your installation . -
Page 10: Blue Hose And Accessory Devices Installation Steps
Blue Hose and Accessory Devices Installation Steps WARNING ALWAYS turn off the manifold shutoff valve and the gas appliance prior to installation or dis- connection of the gas connector and gas accessory devices . Ensure that the gas outlet is in the same room as the appliance and within 6 feet . - Page 11 Blue Hose and Accessory Devices Installation Steps NOTICE For all options make sure all connections have been tightened with wrenches and a leak test is performed . NOTICE Refer to the additional install instructions and warnings provided with the Dormont SnapFast QD, Standard Snap QD, Safety Quik, Safety-Set and Restraining Cable products .
-
Page 12: Maintenance And Cleaning
Recommendations for Maintenance and Cleaning Recommendations for Maintenance and Cleaning Behind Moveable Gas Appliances WARNING DO NOT USE the SnapFast QD or Standard Snap QD as the gas shutoff method when cleaning or servicing the appliance . Dormont recommends that the gas connector, accessories, and restraining cable be checked during every cleaning . -
Page 13: Limited Lifetime Warranty
Limited Lifetime Warranty Warranties and Remedies A . Warranty . Seller warrants to Buyer that it holds and will pass marketable title to the commercial gas connectors sold hereunder . Seller further warrants to Buyer that Seller’s commercial gas con- nector will be free from defects in material and workmanship causing gas leakage during the life of the equipment to which the commercial gas connector is originally connected or installed . -
Page 14: Instructions En Français - À L'attention Des Propriétaires Et Utilisateurs
INSTRUCTIONS EN FRANÇAIS — À l’attention des propriétaires et des utilisateurs AVE RT IS SE M E N T Lisez attentivement le manuel d’instructions suivant avant l’installation, l’utilisation LA SÉCURITÉ ou la réparation du raccord de gaz, et tout accessoire ou article inclus. Le défaut de AVANT lire toutes les instructions et de respecter les mises en garde et les avertissements TOUT... -
Page 15: Informations De Sécurité Importantes
Informations de sécurité importantes Lire et comprendre le manuel • Apprenez comment utiliser l’équipement A V ERT I SS EMEN T de façon appropriée et sécuritaire AVANT l’installation, la configuration, l’utilisation POUR ÉVITER LES ou la réparation. BLESSURES GRAVES, VOIRE MORTELLES, ET LES •... -
Page 16: Description Du Produit Et Composants
Description du produit et composants Le raccord de gaz Blue Hose pour des équipements mobiles est composé d’un tube ondulé en acier inoxydable 304 recouvert d’un tressage serré en acier inoxydable . Le revêtement extérieur du tuyau est un revêtement en PVC antimicrobien qui inhibe la croissance des bactéries et des moisissures sur le raccord . -
Page 17: Spécifications Du Produit, Certifications, Approbations, Conformité Aux Codes
Spécifications du produit, certifications, approbations, conformité aux codes AV I S Certifications La pression de fonctionnement MAX . du Blue Hose est de 1/2 psi . La température de fonctionnement du Blue Hose É.-U. CANADA est entre -10 °F et 350 °F (-23 °C à 177 °C) ANSI Z21 .69/CSA 6 .16 CAPACITÉ... - Page 18 Avertissements et configurations du raccord Blue Hose A VE R T IS S EM EN T Pour éviter les blessures, la mort, les incendies, les explosions, les fuites de gaz ou les dommages à des biens de propriété : • Lire et suivre TOUTES les instructions liées à la sécurité, à l’utilisation, à la détermination de la capacité, à...
-
Page 19: Blue Hose
Avertissements et configurations du raccord Blue Hose AV IS Le système de raccord de gaz Blue Hose comporte les configurations d’installation suivantes, qui nécessitent toutes l’utilisation d’un câble de retenue : • Conduit de gaz – Vanne d’isolement manuelle – Blue Hose – Appareil •... -
Page 20: À Faire Et À Ne Pas Faire Lors De L'installation Du Raccord Blue Hose
À faire et à ne pas faire lors de l’installation du raccord Blue Hose A VE R T IS S EM EN T À la fin, le raccord de gaz Blue Hose NE DOIT PAS ÊTRE coudé, tordu ou serré, et l’extrémité du raccord NE DOIT PAS ÊTRE soumise à... - Page 21 Étapes d’installation du raccord Blue Hose et des accessoires AV E RT I S S E M E N T TOUJOURS éteindre la vanne d’arrêt du collecteur et l’appareil à gaz avant l’installation ou le débranchement du raccord de gaz et des appareils accessoires à gaz . S’assurer que la sortie de gaz est dans la même pièce que l’appareil, et à...
-
Page 22: Étapes D'installation Du Raccord Blue Hose Et Des Accessoires
Étapes d’installation du raccord Blue Hose et des accessoires A V I S Pour toutes les options, s’assurer que toutes les connexions ont été serrées avec des clés et qu’un test de fuite est effectué . A V I S Reportez-vous aux instructions et avertissements d’installation supplémentaires fournis avec les produits Dormont SnapFast QD, Standard Snap QD, Safety Quik, Safety-Set et les câbles de retenue . -
Page 23: Entretien Et Nettoyage
Recommandations pour l’entretien et le nettoyage Recommandations pour l’entretien et le nettoyage à l’arrière des appareils de gaz mobiles A VE R T IS S EM EN T NE PAS UTILISER le SnapFast QD ou Standard Snap QD comme méthode de fermer de gaz lors du nettoyage ou de l’entretien de l’appareil . -
Page 24: Garantie À Vie Limitée
Garantie à vie limitée Garanties et recours A . Garantie . Le Vendeur garantit à l’Acheteur qu’il détient et transmettra le titre négociable aux raccords de gaz commerciaux vendus en vertu des présentes . De plus, le Vendeur garantit à l’Acheteur que le raccord de gaz commercial du Vendeur sera exempt de défauts de matériau et de main-d’œuvre pouvant provoquer une fuite de gaz durant la vie de l’équipement auquel le raccord de gaz est initialement connecté, ou sur lequel il est installé... -
Page 25: Instrucciones En Español: Atención Propietarios Y Usuarios
INSTRUCCIONES EN ESPANOL: Atención propietarios y usuarios A D V ERT E N CI A Lea detenidamente el siguiente folleto de instrucciones antes de instalar, utilizar o reparar el conector de gas y cualquier accesorio o artículo incluido PIENSE con el mismo. No leer completamente las instrucciones y no seguir las PRIMERO EN precauciones y advertencias podría provocar lesiones graves o la muerte. - Page 26 Información importante sobre seguridad Lectura y comprensión del manual • Aprenda a utilizar correctamente y A D VE RT E N C IA de forma segura el equipo ANTES de instalarlo, configurarlo, usarlo o PARA EVITAR LA repararlo. MUERTE, LESIONES •...
-
Page 27: Product Description And Components
Descripción del producto y componentes El conector de gas Blue Hose para electrodomésticos móviles se compone de un tubo de acero inoxidable 304 corrugado que está cubierto con una malla de acero inoxidable de tejido denso . El recubrimiento exterior de la manguera es de PVC antimicrobiano que inhibe el crecimiento de bacterias y moho en el conector . -
Page 28: Product Specifications, Certifications, Approvals, Code Compliance
Especificaciones del producto, certificaciones, aprobaciones, cumplimiento con códigos AV IS O Certificaciones Presión MÁX . de funcionamiento de la Blue Hose: 1/2 psi . Temperatura de funcionamiento de la Blue EE. UU. CANADÁ Hose: -10 °F - 350 °F (-23 °C - 177 °C) ANSI Z21 .69/CSA 6 .16 CAPACIDAD DEL CONECTOR Conectores para electrodomésticos móviles de gas . - Page 29 Advertencias y configuraciones de la Blue Hose A D V ERT E NC I A Para evitar lesiones, muerte, incendio, explosión, fuga de gas o daños a la propiedad: • Lea y siga TODAS las instrucciones de seguridad, uso, dimensionamiento, instalación y cuidados, y siga todos los códigos de construcción, normas de construcción, recomendaciones e instrucciones del fabricante del electrodoméstico, así...
-
Page 30: Blue Hose
Advertencias y configuraciones de la Blue Hose AVI S O El sistema de conectores de gas de la Blue Hose tiene las siguientes configuraciones de instalación posibles que requieren el uso de un cable de sujeción: • Línea de gas – Válvula de cierre manual – Blue Hose – Electrodoméstico •... -
Page 31: Blue Hose Installation Rights And Wrongs
Formas correctas e incorrectas de instalación de la Blue Hose A D V ERT E NC I A Al finalizar, el conector de gas Blue Hose NO DEBE QUEDAR doblado, torcido o con tensión de torsión, y la parte del extremo del conector NO DEBE quedar sometida a dobleces agudos . -
Page 32: Blue Hose And Accessory Devices Installation Steps
Pasos de instalación de los dispositivos de accesorios y la Blue Hose A D V ERT E NC I A SIEMPRE cierre la válvula de desconexión del distribuidor y el electrodoméstico de gas antes de instalar o desconectar el conector de gas y los electrodomésticos accesorios de gas . Asegúrese de que la toma de gas esté... - Page 33 Pasos de instalación de los dispositivos de accesorios y la Blue Hose AVI S O Para todas las opciones, asegúrese de que todas las conexiones se hayan apretado con llaves y se realice una prueba de fugas . AVI S O Consulte las instrucciones y advertencias de instalación adicionales suministradas con los productos Dormont SnapFast QD, QD Standard Snap, Safety Quik, Safety-Set y Sujeción de cables .
-
Page 34: Mantenimiento Y Limpieza
Recomendaciones para el mantenimiento y la limpieza Recomendaciones para el mantenimiento y la limpieza detrás de los electrodomésticos móviles A D V ERT E NC I A NO UTILICE la SnapFast QD o la QD de broche estándar como método de cierre de gas cuando limpie o repare el electrodoméstico . -
Page 35: Garantía Limitada De Por Vida
Garantía limitada de por vida Garantías y recursos A . Garantía . El Vendedor garantiza al Comprador que posee y transferirá el título negociable de los conectores de gas comerciales que se venden en virtud del presente . El Vendedor garantiza además al Comprador que el conector de gas comercial del Vendedor estará... - Page 36 USA: T: (800) 367-6668 • F: (724) 733-4808 • Dormont .com É.-U. : Téléphone : (888) 208-8927 • Télécopieur : (905) 481-2316 • Dormont .com EE. UU.: Tel .: (52) 55-4122-0138 • Dormont .com IOM-D-1016 2406 68006246 © 2024 Dormont...
