- Page 1 Bedienungsanleitung Operating Instructions Mode d’emploi » Star-Exsikkatoren » Star-Desiccators » Dessiccateurs Star EINE MARKE VON BOHLENDER...
-
Page 2: Table Of Contents

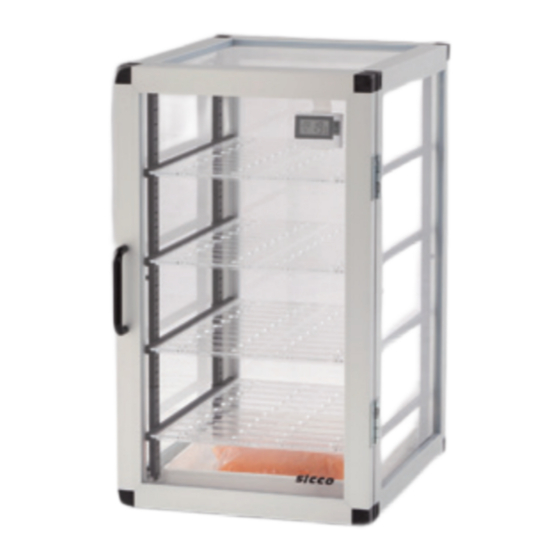

SICCO Star-Exsikkatoren SICCO Star-Exsikkatoren, Artikelnummern: V 1871-07, V 1930-07, V 1938-07, V 1899-07, V 1910-07, V 1879-07, V 1891-07, V 1841-07 und V 1821-07 BEDIENUNGSANLEITUNG 1. LIEFERUMFANG 2. SICHERHEITSHINWEISE 3. INBETRIEBNAHME 4. FUNKTIONSHINWEISE 5. SERVICE / PFLEGE 6. STÖRUNGSHINWEISE / REPARATUR 7. -
Page 3: Bedienungsanleitung
Silicagel. Die Sichtscheiben bestehen aus hochwertigem Kunststoff, bei den Modellen Vitrum aus Borosilikatglas 3.3. Die Aluminium-Profile werden mittels Polyamid-Verbindern sicher verbunden. In Ihrem SICCO Exsikkator können Sie Ihre feuchtigkeitsempfindlichen Produkte, wie mikroelektronische Bauteile, Referenzmaterialien, Rückstellmuster und DNA-Proben, geschützt aufbewahren. 1. Lieferumfang 1 SICCO Star-Exsikkator 4 Zwischenböden (bei Ausführung Horizontal 2 Zwischenböden) - Page 4 SICCO Star-Exsikkatoren » Entfernen Sie die Verpackung der Einlegeböden. » Zum Öffnen der Tür halten Sie bitte das Gehäuse des Exsikkators mit einer Hand fest, während Sie mit der anderen Hand am Griff die Tür durch Ziehen öffnen. Info: Ist ein Exsikkator längere Zeit geschlossen, so kann die benötigte Kraft zum Öffnen der Tür größer sein als die, welche Sie...
-
Page 5: Funktionshinweise
Entfernen Sie den Batterieunterbrechungsstreifen und setzen Sie die Batterie ohne diesen wieder ein. Schließen Sie das Batteriefach. Die folgende Funktion ist nur bei SICCO Star-Axsikkator Antistatik Artikelnummer V 1910-07 möglich. » Schließen Sie auf der Rückseite des Exsikkators Ihr Erdungskabel 4. -
Page 6: Service / Pflege
SICCO Star-Exsikkatoren Funktionen des digitalen Thermometer/Hygrometer. Messbereich: » Temperatur – 10 °C bis + 60 °C. » Luftfeuchtigkeit 10 % bis 99 % relative Feuchte. Max. Messfehler: » +/- 1°C bei –10 °C bis + 50 °C. » +/- 5 % relative Feuchte. bei 25 % bis 75 % relative Feuchte und 0 °C bis + 50 °C. -
Page 7: Entsorgungshinweise
Die Exsikkatoren sowie die Verpackungen bestehen aus recyclingfähigen Materialien und können deshalb den ortsüblichen Entsorgungsstellen zugeführt werden. Nähere Angaben zu den verwendeten Materialien entnehmen Sie bitte den nachfolgenden Spezifikationen. 8. Spezifikationen SICCO Star-Exsikkator Artikelnummer: V 1871-07 Material Scheiben: PMMA (Polymethylmethacrylat) Temperaturbeständigkeit: - 20° bis + 70°C Material Rahmen: Aluminium mit Verbindern aus Polyamid Material der Führungs- und Rasterschienen:... - Page 8 SICCO Star-Exsikkatoren SICCO Star-Exsikkator Horizontal Artikelnummer: V 1899-07 Material Scheiben: PMMA (Polymethylmethacrylat) Temperaturbeständigkeit: - 20° bis + 70°C Material Rahmen: Aluminium mit Verbindern aus Polyamid Material der Führungs- und Rasterschienen: Polyamid Verschluss: Magnetband Außenmaße B x H x T: 525 x 340 x 375 mm...
- Page 9 SICCO Star-Exsikkatoren SICCO Star-Exsikkator Black Artikelnummer: V 1891-07 Material Scheiben: PMMA schwarz Temperaturbeständigkeit: - 20° bis + 70°C Material Rahmen: Aluminium mit Verbindern aus Polyamid Material der Führungs- und Rasterschienen: Polyamid Verschluss: Magnetband Außenmaße B x H x T: 310 x 525 x 375 mm...
- Page 10 SICCO Star-Exsikkatoren SICCO Star-Exsikkator Double Artikelnummer: V 1930-07 Material Scheiben: PMMA (Polymethylmethacrylat) Temperaturbeständigkeit: - 20° bis + 70°C Material Rahmen: Aluminium mit Verbindern aus Polyamid Material der Führungs- und Rasterschienen: Polyamid Verschluss: Magnetband Außenmaße B x H x T: 630 x 520 x 375 mm...
- Page 11 SICCO Star-Desiccators SICCO Star-Desiccators, Cat.-No.: V 1871-07, V 1930-07, V 1938-07, V 1899-07, V 1910-07, V 1879-07, V 1891-07, V 1841-07 and V 1821-07 OPERATING INSTRUCTIONS 1. Supplied with 2. Security Advice 3. Taking into operation 4. Functionality 5. Service / Maintenance 6.
-
Page 12: Operating Instructions
Please read the information listed below thoroughly. We urgently ask you to observe the instructions about security, use and maintenance. SICCO Desiccators are made of high-quality and transparent plastic material, except the models VITRUM with panels made of borosilicate glass 3.3. They are made for safe and secure storage of humidity-sensitive products as well as of optical and microelectronic parts in a dust-free atmosphere. - Page 13 SICCO Star-Desiccators » Remove the protection film from the shelves. » Opening the door: Hold the desiccator housing with one hand while you open the door by pulling the door grip with the other hand. Please note: Due to the strong magnetic lock, it is harder to open the door the longer it was closed before.
-
Page 14: Functionality
» Remove the battery safety strip and reinsert the battery. Close the battery case. The following functions are only available with SICCO Star-Desiccator Antistatic Cat.-No. V 1910-07: » Connect the ground cable on the back of the desiccator. 4. Functionality The included Silicagel is very hygroscopic and absorbs all air humidity inside the desiccator. -
Page 15: Service / Maintenance
SICCO Star-Desiccators Functions of the digital Thermometer/Hygrometer Measuring range: » Temperature – 10 °C to + 60 °C. » Air humidity 10 % to 99 % relative humidity. Max. error in measuremen: » +/- 1°C at –10 °C to + 50 °C. -
Page 16: Waste Disposal
The desiccators as well as their packing are made of recyclable materials. Please take further information on the materials used from the following specifications. 8. Specifications SICCO Star-Desiccator Cat.-No: V 1871-07 Material panels: PMMA (Polymethylmethacrylate) Temperature resistance: - 20° to + 70°C... - Page 17 SICCO Star-Desiccators SICCO Star-Desiccator Horizontal Cat.-No: V 1899-07 Material panels: PMMA (Polymethylmethacrylate) Temperature resistance: - 20° to + 70°C Material frame: Aluminium with connectors made of polyamide Material of rails: Polyamide Lock: Magnetic tape Overall dimensions (W x H x D):...
- Page 18 SICCO Star-Desiccators SICCO Star-Desiccator Black Cat.-No: V 1891-07 Material panels: PMMA black Temperature resistance: - 20° to + 70°C Material frame: Aluminium with connectors made of polyamide Material of rails: Polyamide Lock: Magnetic tape Overall dimensions (W x H x D):...
-
Page 19: Accessories
SICCO Star-Desiccators SICCO Star-Desiccator Double Cat. No.: V 1930-07 Material panels: PMMA (Polymethylmethacrylate) Temperature resistance: - 20° to + 70°C Material frame: Aluminium with connectors made of polyamide Material of rails: Polyamide Lock: Magnetic tape Overall dimensions (W x H x D):... - Page 20 SICCO Dessiccateurs Star SICCO Dessiccateurs Star, Réf.: V 1871-07, V 1930-07, V 1938-07, V 1899-07, V 1910-07, V 1879-07, V 1891-07, V 1841-07 et V 1821-07 MODE D’EMPLOI 1. Volume de livraison 2. Instructions de sécurité 3. Mise en service 4.
-
Page 21: Mode D'emploi
Veuillez lire précisément toutes les informations suivantes. Nous vous prions d’observer les indications sur sécurité, usage et maintenance. Les dessiccateurs SICCO sont fabriqués en matière plastique transparente de première qualité, sauf les modèles VITRUM avec panneaux en verre de Borosilicate 3.3. Leur tâche est de sécher des produits sensib- les à... - Page 22 SICCO Dessiccateurs Star » Déballez les étagères. » Ouverture de la porte: Tenez le dessiccateur au coin alors que vous ouvrez la porte avec l’autre main par tirer la poignée. Information importante: Si le dessiccateur est fermé longtemps, il vous faut plus de forte comme habituellement. Ça peut être compensé...
-
Page 23: Mode De Fonction
Enlevez la bande d’interruption de la pile et remettez la pile. Fermez le compartiment à piles. Les fonctions suivantes ne sont disponibles qu’avec le SICCO Dessiccateur Star Antistatique Réf. V 1910-07: » Connectez le câble de terre au derrière du dessiccateur. -
Page 24: Service / Maintenance
SICCO Dessiccateurs Star Thermomètre / Hygromètre digital Plage de mesure: » Température -10 °C à + 60 °C. » Humidité 10 % à 99 % d’humidité relative de l’air. Erreur de mesure max.: » +/- 1°C de -10 °C à + 50 °C. -
Page 25: Enlèvement Du Déchet
7. Enlèvement du déchet Les dessiccateurs ainsi que les emballages sont faits en matériaux recyclables. Veuillez prendre plus d´informations sur les matériaux utilisés des spécifications suivantes. 8. Spécifications SICCO Dessiccateur Star Réf.: V 1871-07 Matériel de la vitre: PMMA (polyméthaacrylate de méthyle) Limitations de température:... - Page 26 7 kg Nombre maximale des étagères: 13 pièces Chargement maximal par étagère: 1,5 kg Chargement maximal par dessiccateur: 30 kg SICCO Dessiccateur Star Antistatique Réf.: V 1910-07 Matériel de la vitre: PC-ESD Limitations de température: - 20° à + 70°C Matériel du châssis:...
- Page 27 SICCO Dessiccateurs Star SICCO Dessiccateur Star Noir Réf.: V 1891-07 Matériel de la vitre: PMMA noir Limitations de température: - 20° à + 70°C Matériel du châssis: Aluminium avec connecteurs en polyamide Matériel des guides: Polyamide Matériel de la serrure: Bande magnétique...
- Page 28 SICCO Dessiccateurs Star SICCO Dessiccateur Star Double Réf.: V 1930-07 Matériel de la vitre: PMMA (polyméthaacrylate de méthyle) Limitations de température: - 20° à + 70°C Matériel du châssis: Aluminium avec connecteurs en polyamide Matériel des guides: Polyamide Matériel de la serrure: Bande magnétique...
- Page 30 Aluminium Schale für Star- Tray for Silica Gel, made of Plateau pour SICCO Dessiccateurs V 1861-07 300 x 30 x 250 Exsikkatoren aus PBTP, für PBTP, for 1000 g Silicagel Star, matériel PBTP, pour 1000 g...
- Page 31 SICCO Star-Exsikkatoren / -Desiccators Beschreibung Description: Description Artikel-Nr.: Abmessungen: Abbildung: Cat.-No.: Dimensions: Picture: Réf. Dimension: Image: Elektronisches Electronic Thermometer/ Thermo-Hygromètre électronique, V 1863-07 52 x 39 x 15 mm Thermo-Hygrometer, inkl. Hygrometer, incl. battery, pile et équerre de fixation sont...
- Page 32 SICCO EINE MARKE DER BOHLENDER GmbH Waltersberg 8 D 97947 Grünsfeld Germany Telefon: +49 (0) 93 46 - 92 86-0 Mail: info@sicco.de www.sicco.de V. 01.03.2023 V. 01.01.2017...
