Toto CS735 Series Installation Manual

Lưu ý trước khi lắp đặt
Vui lòng đọc kỹ tài liệu này trước khi tiến hành lắp đặt sản phẩm.
Lắp đặt theo đúng bản hướng dẫn lắp đặt này để đảm bảo an toàn
và có thể sử dụng đầy đủ các tính năng của sản phẩm.
Quét mã QR để xem phương pháp lắp đặt sản phẩm.
Hoặc truy cập theo đường link dưới đây:
https://vn.toto.com/tai-lieu/lap-dat-bao-duong
Please read this document carefully before proceeding to install the
product.
Install in accordance with this installation manual for safety and full
use of product features.
Scan the QR code to see the product installation method.
Or follow the link below:
https://vn.toto.com/tai-lieu/lap-dat-bao-duong

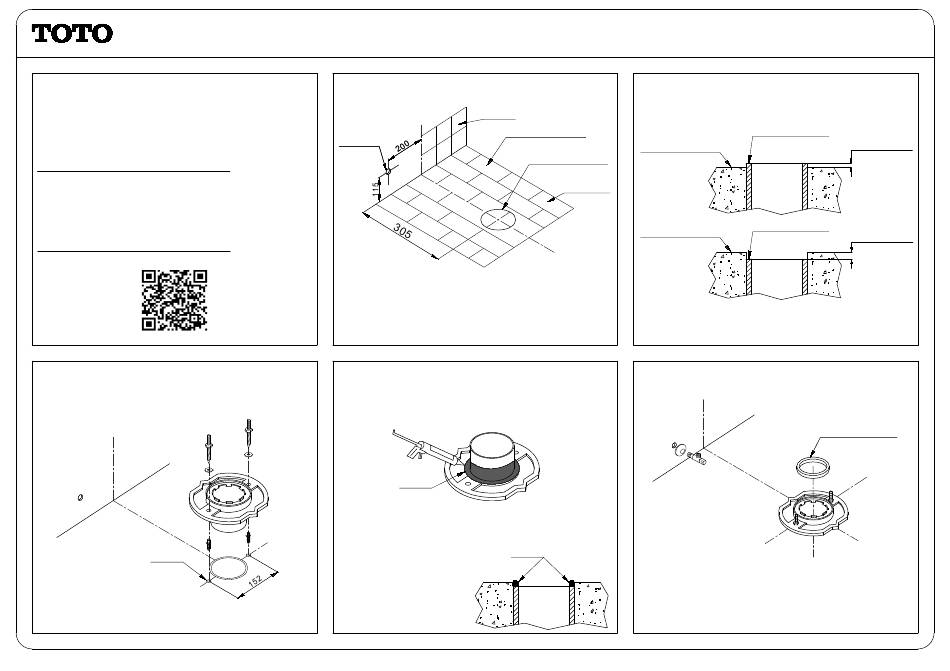

3. Lấy dấu và khoan lỗ cố định bích nối sàn.

Marking and drill the fixed holes of the floor flange.

Ø8x45
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECE TOILET INSTALLATION MANUAL
1. Kiểm tra kích thước lắp đặt.

Checking the installation dimensions.

Tường
Wall
Mặt sàn hoàn thiện
Van dừng
Finished floor
Stop valve
Chú ý: Trường hợp khi cắt gạch không làm kín khít xung quanh
ống thải thì phải làm phẳng với vữa và cao bằng mặt sàn hoàn
thiện.
Note: If the flooring tile does not fit tightly around the outlet pipe, it
must be leveled that area by the mortar so that same as the finished
floor.
4.Lắp bích nối sàn.Bôi si-li-côn vào phần rãnh mặt dưới bích nối
sàn trước khi lắp. Nếu không có thể gây mùi hôi khi sử dụng.
Install the floor flange. Paste silicone to the groove on the
underside of the floor flange before installation.Otherwise may
cause of the smell nasty.
Silicone
Si-li-côn
Với trường hợp ống thải thấp hơn mặt sàn, phải bôi silicone vào
ống thải.
If the outlet pipe is lower than the floor surface, you must apply
silicone to the outlet pipe.
Silicone
2. Kiểm tra bề mặt ống thải./ Checking top surface of the outlet pipe.
Ống thải chỉ được cao hơn 1mm hoặc thấp hơn 2mm so với mặt
sàn./ The outlet pipe is only allowed taller 1mm or lower 2mm than
the floor.
Mặt sàn hoàn thiện
Ống thải Ø110 Finished floor
Outlet pipe Ø110
Gạch lát nền
Flooring tile
Mặt sàn hoàn thiện
Finished floor
Chú ý: Nếu không làm đúng theo yêu cầu, có thể gây mùi khi sử
dụng.
Note: Be sure that making right, otherwise it may cause of the smell
nasty.
5. Lắp gioăng cao su non, van dừng.
Install the rubber gasket, stop valve as below.
Chú ý:
- Phải lắp gioăng cao su non nếu không có thể gây ra rò nước.
- Làm sạch đường ống cấp nước trước khi lắp van dừng.
Note:
- You must use rubber gasket to seal, otherwise it may cause of
water leakage.
- Clean the water supply hose before installing the stop valve.
CS735***
Ống thải Ø110
Tối đa 1mm
Outlet pipe Ø110
Maximum 1mm
Ống thải Ø110
Tối đa 2mm
Outlet pipe Ø110
Maximum 2mm
Gioăng cao su non
Rubber gasket
0IM089303S/02
