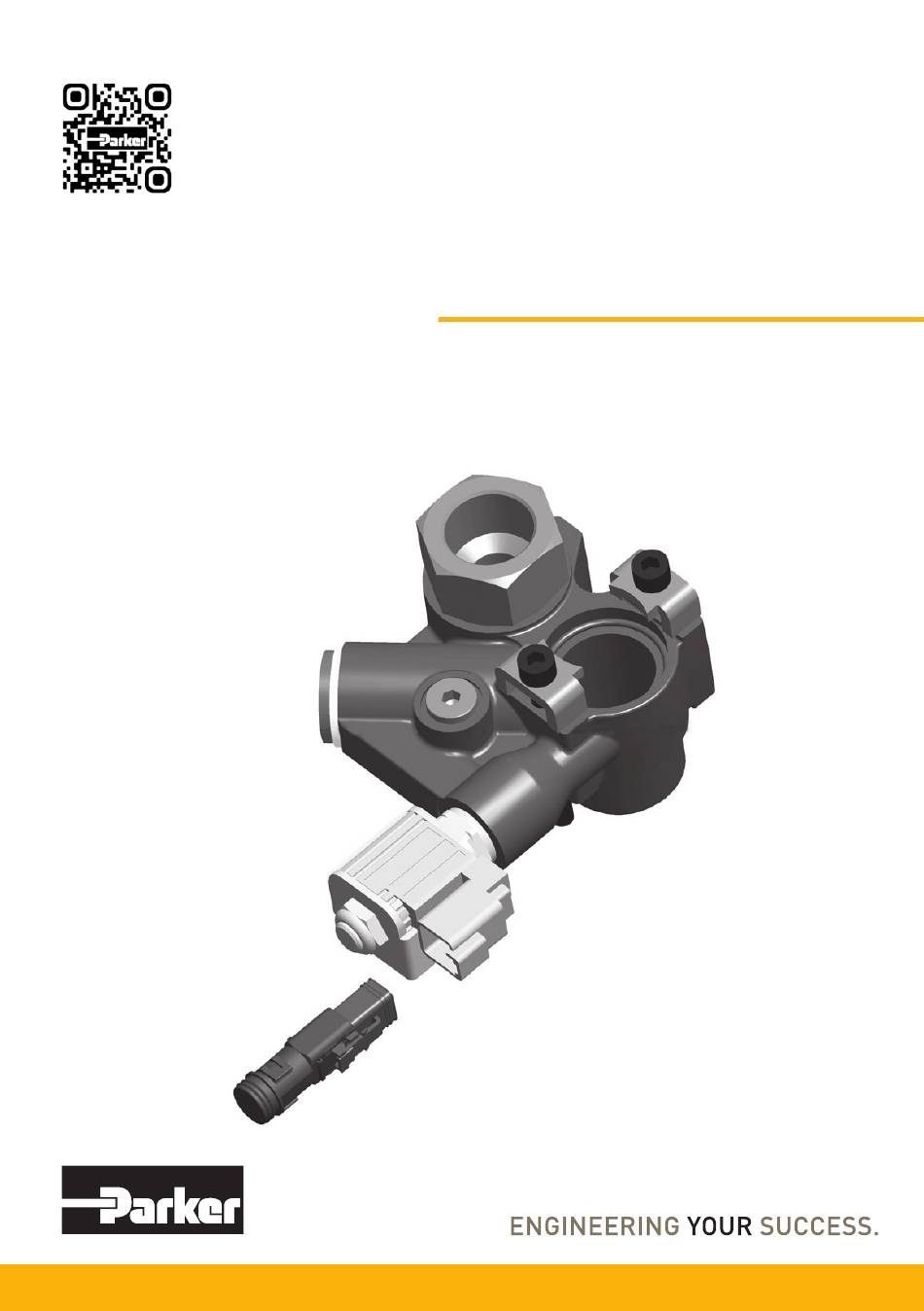

- Page 1 Bulletin MSG30-8227-INST/UK/DE Installation Information Visit our homepage Bypass Valves BPV for additional support for F1 and T1 pumps parker.com/pmde Effective: March 10, 2023 Supersedes: January 13, 2023...
- Page 2 Die Rücklaufleitung muss unterhalb des Ölniveau im Tank verlegt werden. Note! For F1-025, drain fitting kit 378 1640 must Der Lecköl-Anschluss-Kit 378 1640 für be ordered separately. F1-025 muss separat bestellt werden. Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 3 MSG30-8227-INST/UK/DE Bypass Valves Installation information Series BPV for F1 and T1 pumps BPV-F1 and -T1 bypass valves: 24 VDC solenoid is standard Deutscher Text auf der Seite 7. on F1-25/-41/-51/-61, F1-81/-101 and T1-81/-121 12 VDC solenoid is optional on F1-25/-41/-51/-61, F1-81/-101 and...
- Page 4 MSG30-8227-INST/UK/DE Bypass Valves Installation information Series BPV for F1 and T1 pumps Install the BPV-F1/-T1 bypass valve block on the pump 2. Assemble the cartridge valve in the F1/ T1 bypass valve block (BPV) and tighten Cartridge to 46 ± 3 Nm...
- Page 5 Contact Parker Hannifin or your local sup- plier for a new protection cup. Parker Hannifin Pump & Motor Division Europe...
- Page 6 - Reinstall items 4, 3, 2 and 1 and tighten to 125 ± 15 Nm. F1-25 restrictor (included in drain line connector kit 378 1640) Tighten to 125 ± 15 Nm Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 7 MSG30-8227-INST/UK/DE Bypass Valves Installation information Series BPV for F1 and T1 pumps BPV-F1 und -T1 Bypass Ventile: 24 VDC Magnet ist standard 12 VDC Magnet ist optional für F1-25/-41/-51/-61, F1-81/-101 und für F1-25/-41/-51/-61, F1-81/-101 und T1-81/-121 T1-81/-121 SEHR WICHTIG! Vor dem Festschrauben der Inbus-...
- Page 8 BPV mit Hohlschraube und O-Ringen in den Druckanschluss der Pumpe instal- lieren. Anzugsmoment für Hohlschraube: Anzugmoment 50 ± 10 Nm für BPV-F1-25 bis -61 und 8 ± 1 Nm T1-81, 100 ± 10 Nm für BPV-F1-81 bis -101 und T1-121 Anmerkung: Da das BPV symmetrisch ist, kann es um 180 °...
- Page 9 Schraube in den Originalzustand zurückbauen. Wird das nicht geändert, kann die Pumpe großen Schaden nehmen. Kontaktieren Sie Parker Han- nifin oder Ihren Lieferanten für eine neue Schutzkappe. Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 10 - Bauen Sie jetzt die Einzelteile 4, 3, 2 und 1 wieder ein. Anzugmoment 125 ± 15 Nm. Durchflussdrossel für F1- Ist enthalten im Lecköl-Anschluss Kit. (Bestellnummer 378 1640) Anzugmoment 125 ± 15 Nm Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 11 Contact locked in position unverriegelte Position Kontakt einführen Kontakt in verriegelter Position Contact Removal Procedure (DTM/DT/DTP) Kontakt herausnehmen Screw driver inserted to unlock contact Contact removed mit Schraubendreher entriegeln Kontakt herausnehmen Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 12 Plugs - with con- tacts aligning be- hind full holes. The orange wedge will snap into place. NOTE: The recep- tacle is shown - use the same procedure for plug. Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 13 4. Sobald alle Kon- takte in Position sind, setzen Sie den orangefarbe- nen Keil ein. Anschließend ras- tet der Keil ein. HINWEIS: Die Steckhülse ist fertig. Verwenden Sie das gleiche Verfahren für den Stecker. Parker Hannifin Pump & Motor Division Europe Trollhättan, Sweden...
- Page 14 Series BPV for F1 and T1 pumps Position notification regarding Machinery Directive 2006/42/ Products made by the Pump & Motor Division Europe (PMDE) of Parker Hannifin are excluded from the scope of the machinery directive following the “Cetop” Position Paper on the implementation of the Machinery Directive 2006/42/EC in the Fluid Power Industry.
-
Page 15: Offer Of Sale
The user must analyze all aspects of the application, follow applicable industry standards, and follow the information concerning the product in the current product catalogue and in any other materials provided from Parker or its subsidiaries or authorized distributors. - Page 16 MSG30-8227-INST/UK/DE Bypass Valves Installation information Series BPV for F1 and T1 pumps Parker Hannifin Manufacturing Sweden AB Pump & Motor Division Europe Flygmotorvägen 2 MSG30-8227-INST 461 82 Trollhättan Art. No 3781865-10 Sweden Tel. +46 (0)520 40 45 00 © Copyright 2023 www.parker.com/pmde...
