Generac Power Systems G0071031 Instruction Sheet page 12

Moteurs série 500/1000
1. Voir 6. Retirez le capot de la boîte à vent
Figure
(G), le soufflet d'admission (H) et le filtre à air (I).
G
I

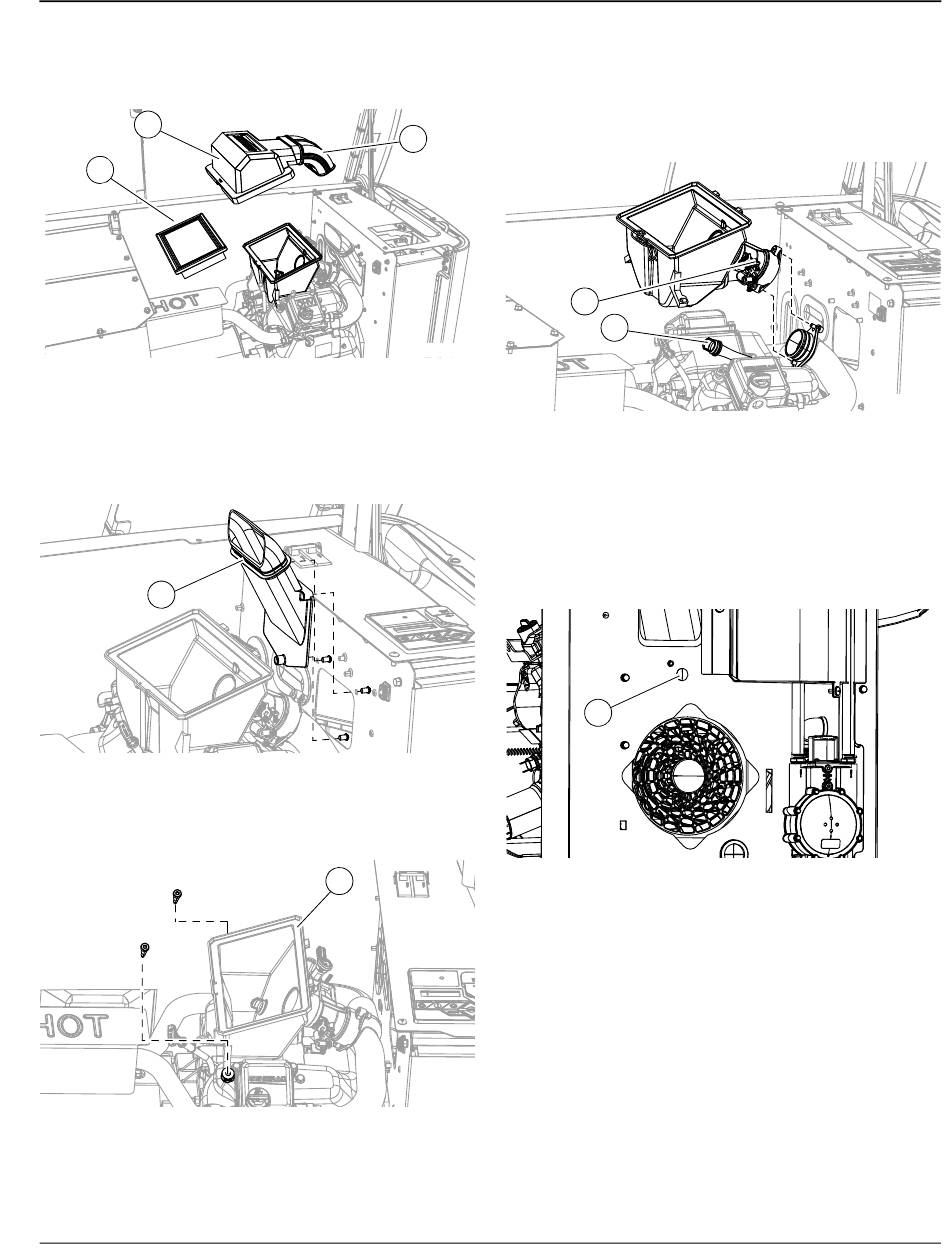

Figure 6. Retrait du capot de la boîte à vent
(série 500/1000)
2. Voir 7. Retirez les trois vis de montage
Figure
situées derrière le panneau de séparation du
moteur pour retirer le col d'entrée d'air (J).
J
Figure 7. Retrait du col d'entrée d'air (série 500/1000)
3. Voir
8. Retirez les vis du socle de la boîte à
Figure
vent (K).
Figure 8. Retrait des vis de la boîte à vent
(série 500/1000)
Kit réchauffeur du reniflard
H
002765
REMARQUE : Voir
de moteurs série 1000 (en production depuis 2016), la vis
inférieure du mélangeur est accessible via un orifice (N)
situé sur le panneau de séparation du moteur. Retirez le
cache en plastique du trou et mettez-le de côté pour le
remontage.
009589
K
009591
4. Voir
9. Retirez les vis fixant le mélanger au
Figure
collecteur d'entrée (vis d'accès situées derrière le
panneau de séparation). Mettez la boîte à vent et
le mélangeur (L) de côté, avec les câbles encore
raccordés au mélangeur, de sorte à ce que le
tuyau du reniflard soit exposé (M).
L
M
Figure 9. Retrait du mélangeur (série 500/1000)
Figure
N
Figure 10. Orifice d'accès sur le panneau
de séparation
5. Voir
11. Enroulez le réchauffeur du reniflard
Figure
(P) autour du tuyau du reniflard, uniformément
espacé comme illustré, en veillant à ce que les
câbles conducteurs soient en bas. Enveloppez le
réchauffeur et le tuyau du reniflard avec une bande
d'étanchéité (déjà fournie) pour fixer le réchauffeur.
009590
10. Sur les appareils équipés
009629
3
