ISTRUZIONI DI MONTAGGIO
Instruction manual
Honda Forza 125/350> 2023
R238 PRO

Advertisement

loading
Need help?

Need help?

Do you have a question about the TERMOSCUD PRO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tucano Urbano TERMOSCUD PRO

Summary of Contents for Tucano Urbano TERMOSCUD PRO

  • Page 1 ISTRUZIONI DI MONTAGGIO Instruction manual Honda Forza 125/350> 2023 R238 PRO...

  • Page 2: Summary View

    STEP F STEP E Le foto e i disegni sono puramente indicativi. Tucano Urbano si riserva il diritto di modificare o migliorare il prodotto in qualsiasi momento, senza preavviso e senza obblighi di dover applicare tali modifiche su prodotti già venduti.

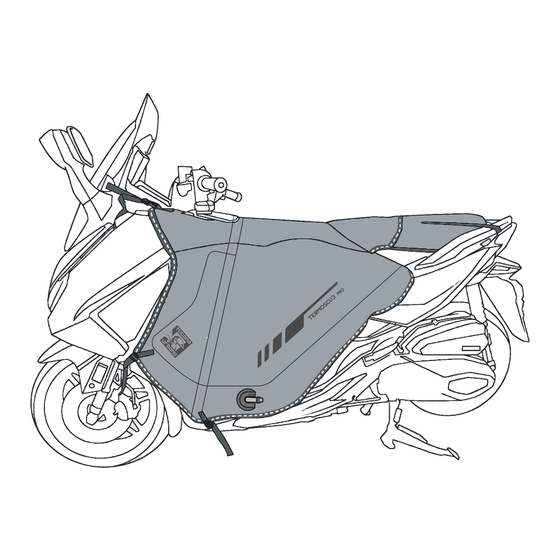

  • Page 3 Stendere Termoscud® sulla sella con i nastri 1 e 3 in avanti. Unfold Termoscud® on the scooter’s seat with straps 1 and 3 forward. 3bis 3bis R238 PRO...
  • Page 4 Fissare Termoscud® da entrambi i lati,utilizzando le stesse viti dello scooter, facendole passare attraverso il foro sul nastro 1. Fasten Termoscud® on both sides, using the scooter’s original screws, threading them through the holes at the end of the straps 1.
  • Page 5 Agganciare i moschettoni dei nastri 3, da entrambi i lati, al bordo della carrozzeria. Fasten Termoscud® on both sides, using the scooter’s original screws, threading them through the holes at the end of the straps 3. R238 PRO...
  • Page 6 Collega i lembi del nastro X e 3bis utilizzando l’aggancio a baionetta, facendo passare i nastri sur retro dello scudo. Tesare i nastri e far aderire il Termoscud alla carrozzeria. Close the buckle of the straps X and 3bis under the leg cover. Tighten up the strap to fit well the leg cover to the bodywork.
  • Page 7 Fissare Termoscud® da entrambi i lati, utilizzando gli stessi fasteners* dello scooter, facendoli passare attraverso i fori sul nastro 2bis. Fasten Termoscud® on both sides, using the scooter orignal’s fasteners*, threading them t hrough the holes at the end of the straps 2bis. 2bis fasteners R238 PRO...
  • Page 8 Agganciare la prolunga Y al bordo inferiore della carrozzeria sotto la pedana. Chiudere l’aggancio a baionetta e tesare i nastri 2. Fasten the hook of the extension strap Y to the edge of the bodywork under the footboard. Close the buckle and tighten the straps 2.
  • Page 10 ISTRUZIONI DI UTILIZZO Use manual...
  • Page 11 ▪ Prima del montaggio verificare la compatibilità del coprigambe Termoscud® con il vostro modello di scooter presso il rivenditore o sul sito www.tucanourbano.com. ▪ Per un uso efficiente e sicuro del vostro coprigambe seguire attentamente le istruzioni di montaggio: in caso di dubbio rivolgersi a personale esperto. ▪...
  • Page 12 BREVETTATO PATENTED S.G.A.S. (sistema brevettato antisventolio) con nuova valvola dotata di tappo integrato e chiusura stagna a vite. Adattatore S.G.A.S. in dotazione per gonfiare a fiato/con pompa: rende igienico il gonfiaggio ed evita la fuoriuscita dell’aria durante la chiusura della valvola. Per un funzionamento ottimale del sistema S.G.A.S., la pressione non deve essere superiore a 0,1 BAR / 1.3 PSI.
  • Page 13 Questo prodotto è dotato del sistema registrato HYDROSCUD® a garanzia di impermeabilità e traspirabilità. Il materiale esterno e le cuciture nastrate sono altamente impermeabili. Bisogna tuttavia considerare che all’impermeabilità assoluta esistono limiti oggettivi dipendenti dalla forma, dall’utilizzo e dalla situazione. Il coprigambe ha infatti una struttura aperta, pertanto, meno protettiva rispetto a un pantalone impermeabile.
  • Page 14 Staccare il velcro e il bottone automatico A. Detach the Velcro and the press-stud A.
  • Page 15 Staccare il velcro ed aprire la zip laterale B portando il cursore dal basso verso l’alto. Detach the Velcro and unzip the side zip B, moving the slider upwards. Dopo aver sganciato la zip B, staccare il velcro e il bottone automatico C.
  • Page 16 Sganciare i bottoni automatici D del pezzo centrale. Detach the press-studs D, arranged in the centre.
  • Page 17 Per mantenere tesa copertura estiva, utilizzare la prolunga E agganciandola ai bottoni automatici come in figura. To keep the summer covering taut, use the extension cable E and attach press-studs as in the picture. Nella stagione calda, dopo aver smontato la parte invernale, arrotolare la copertura estiva d’emergenza all’interno della parte frontale e fissarla tramite i nastri D e il velcro laterale E.
  • Page 18 Cappuccio impermeabile da rimboccare intorno alla sella per proteggerla dalla pioggia durante la sosta; utilizzare la tracolla come ulteriore aggancio antivento. An elasticized waterproof cover can be pulled over the seat when the scooter is parked. Use the shoulder strap as an additional windshield hook.
  • Page 19 La consultazione dello smartphone deve essere effettuata solo e rigorosamente a veicolo fermo. Arrangement for attaching Tucano Urbano items fitted with the FIDLOCK® automatic connection (purchasable separately). For example, the SMARTPHONE POCKET (code 468) can be attached to the Termoscud® for an easy consultation of your mobile phone in case of need or to receive directions from the navigator via interphone.
