Summary of Contents for Truper PRETUL LIOR-1/3P4

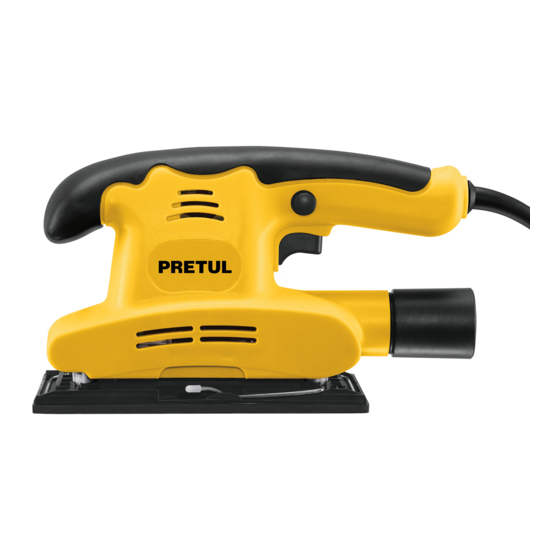

- Page 1 Manual Finishing Sander LIOR-1/3P4 0.2 Hp Power Sanding sheet Applies for: Model Code LIOR-1/3P4 28220 Read the user’s manual thoroughly CAUTION before operating this tool.
-
Page 2: Table Of Contents
Contents CAUTION Technical Data Power Requirements To gain the best performance of the tool, prolong the duty life, General Power Tool Safety Warnings make the Warranty valid if necessary, and to avoid hazards Safety Warnings for Sanders of fatal injuries please read and understand this Manual before Parts using the tool. -
Page 3: Technical Data
Technical Data LIOR-1/3P4 Code 28220 Description Finishing Sander Sanding Surface 3-1/2” x 7-3/8” Voltage 127 V Frequency 60 Hz Current 1.25 A Power 0.2 Hp Speed 12 000 orbits/min Work Cycle 20 minutes’ work per 10 min rest. Maximum 1 hour 30 minutes daily . Conductors 18 AWG x 2C with 167 °F insulation temperature. -
Page 4: General Power Tool Safety Warnings
General power tool safety warnings WARNING! Read carefully all safety warnings and instruction listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references. -
Page 5: Safety Warnings For Sanders
Safety warnings for Sanders CAUTION WARNING • Do not allow children and pregnant • Observe applicable regulations when sanding painted surfaces. Use extra care when the paint is women enter the work area. lead-based. WARNING • Remove the dust collecting container •... - Page 6 Start Up Installing the Sanding Sheet • To install the sanding sheet, release the clamps on both sides of the sander. • Set one end of the sanding sheet under one of the clamps and secure. Pull the other end so it stays uniformly onto the base.
-
Page 7: Maintenance
Maintenance Cleaning and Care Keep the motor housing ventilation slots clean and the carbon housing. Ask to have the tool turned on and uncovered. Apply compressed air after each use. In case keep it running 5 minutes to make even the contact of of malfunctioning go only to Authori- carbons and commuter. -
Page 8: Notes
Notes ENGLISH... -
Page 9: Authorized Service Centers
In the event of any problem contacting a Authorized Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 800 690-6990 or 800 018-7873 to get information about the nearest Service Center. DE TODO PARA LA CONSTRUCCIÓN FIX FERRETERÍAS... -
Page 10: Warranty Policy
. Transportation costs resulting from compliance of this warranty will be covered by For questions or comments, call 800-690-6990. Made in China. Imported by Truper S.A. de C.V. Parque Industrial 1, Parque Industrial Jilotepec, Jilotepec, Edo. de Méx. C.P. 54257 Stamp of the business. - Page 11 Instructivo de Lijadora orbital LIOR-1/3P4 150 W Potencia Hoja de lija Este instructivo es para: Modelo Código LIOR-1/3P4 28220 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
- Page 12 ndice Í ATENCIÓN Especificaciones técnicas Requerimientos eléctricos Para poder sacar el máximo provecho de la herramienta, Advertencias generales de seguridad alargar su vida útil, hacer válida para herramientas eléctricas la garantía en caso de ser necesario y evitar riesgos o Advertencias de Seguridad lesiones graves, es fundamental para uso de lijadoras orbitales...
-
Page 13: Especificaciones Técnicas
Especificaciones técnicas LIOR-1/3P4 Código 28220 Descripción Lijadora orbital Superficie de lijado 9 cm (3-1/2”) x 19 cm (7-3/8”) Tensión 127 V Frecuencia 60 Hz Corriente 1.25 A Potencia 150 W Velocidad 12 000 órbitas/min Ciclo de trabajo 20 min de trabajo x 10 min de descanso. Máximo 1 hora 30 min diarios. Conductores 18 AWG x 2C con temperatura de aislamiento de 75 °C Grado IP... -
Page 14: Advertencias Generales De Seguridad Para Herramientas Eléctricas
Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada. -
Page 15: Advertencias De Seguridad
Advertencias de Seguridad para uso de lijadoras orbitales ATENCIÓN ATENCIÓN ADVERTENCIA • Observe las regulaciones aplicables • Los niños y mujeres embarazadas cuando lije superficies pintadas. Tenga un cuidado especial no deben entrar en el área de trabajo. cuando la pintura contenga plomo. ADVERTENCIA •... - Page 16 Puesta en marcha Instalación de la hoja de lija • Para instalar la hoja de lija libere las mordazas por ambos lados de la lijadora. • Introduzca un extremo de la lija bajo una de las mordazas y asegúrela, jale el otro extremo de manera que la lija quede uniforme sobre la base.
-
Page 17: Mantenimiento
Mantenimiento Limpieza y cuidados Mantenga siempre libres y limpias las aberturas de moverse libremente en el porta-carbón y solicite que ventilación de la cubierta del motor. Después de cada uso enciendan la herramienta y la mantengan encendida aplique aire comprimido. En caso de falla recurra durante 5 minutos para emparejar el contacto de los únicamente a un Centro de Servicio Autorizado carbones y el conmutador. -
Page 18: Notas
Notas ESPAÑOL... -
Page 19: Centros De Servicio Autorizados
En caso de tener algún problema para contactar un Centro de Servicio Autorizado consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al: 800 690-6990 ó 800 018-7873 donde le informarán cuál es el Centro de Servicio más cercano. -
Page 20: Póliza De Garantía
. Los gastos de transportación que resulten para su cumplimiento serán cubiertos por Para dudas o comentarios, llame al 800-690-6990. Hecho en China. Importado por Truper S.A. de C.V. Parque Industrial 1, Parque Industrial Jilotepec, Jilotepec, Edo. de Méx. C.P. 54257 Sello del establecimiento comercial.
