ESPAÑOL

4. INSTRUCCIONES DE USO

1. Colocar la torre estructural sobre una
superficie plana y firme en su emplazamiento
de trabajo.

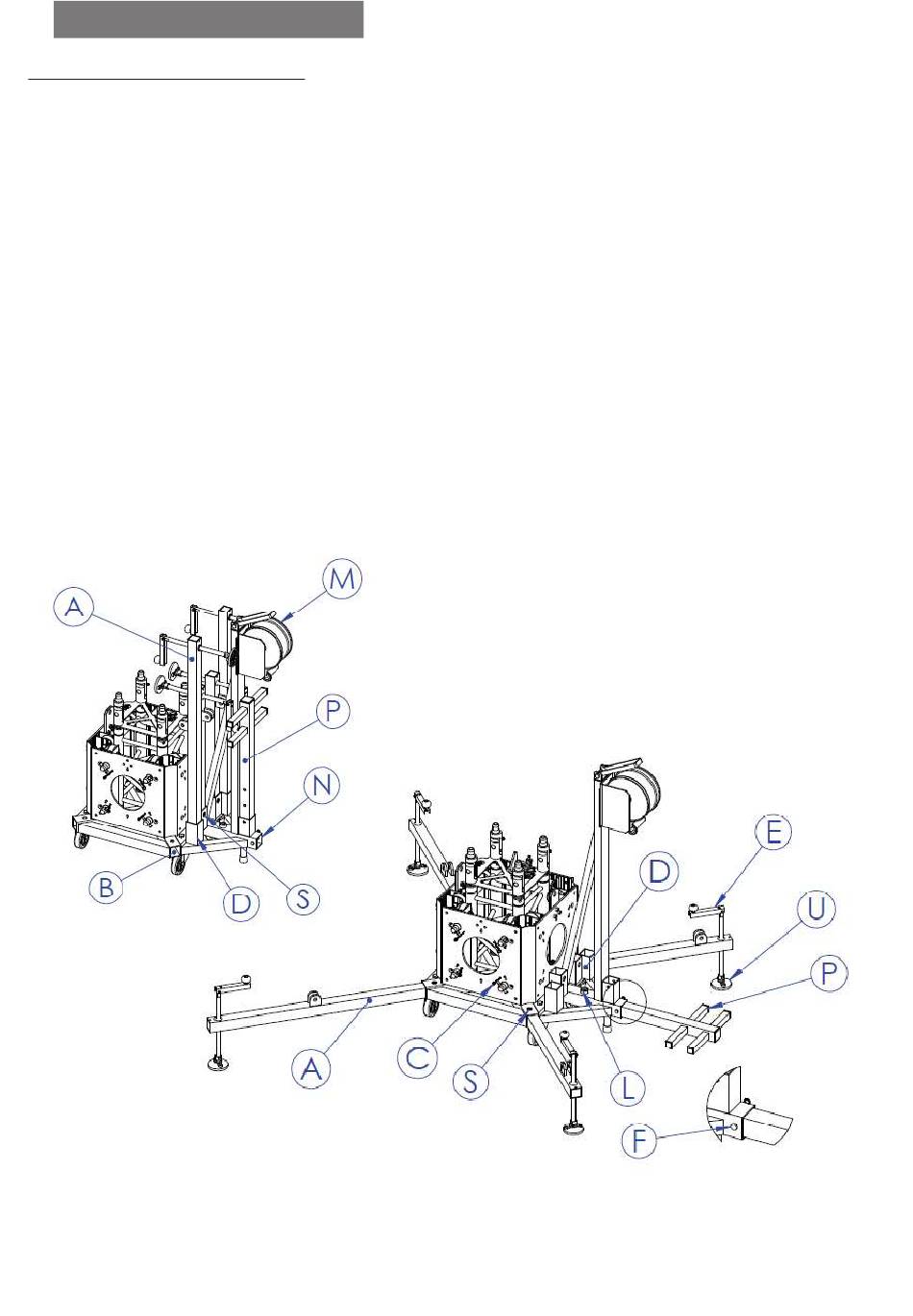

2. Sacar las patas (A) de su soporte para
transporte (D) presionando los gatillos de
seguridad (S) e insertarlas en sus alojamientos
de trabajo (B) comprobando que se quedan
sujetas por los gatillos de seguridad (S). Las
patas largas, delante, opuestas al cabestrante.
3. Ajustar la torre estructural en vertical
utilizando los platos de platos de apoyo
(U) girando la manivela (E) de la varilla
reguladora hasta
observando el nivel de burbuja estabilizador
(L) de la base.
6 6
que quede nivelada
4. Sacar el contrapeso (P) de su posición
e insertar en su alojamiento de trabajo (N)
usando el pasador (F).
5. Montar el perímetro de truss al carro
(C) conforme debería de disponerse una
vez elevada la estructura. En el caso de un
pórtico de truss se necesitarán dos torres
estructurales TRC una en cada extremo. Para
un perímetro cuadrado se necesitarán cuatro
torres estructurales TRC, una en cada vértice.
6. Colocar el tramo de truss (T1) unido al
extremo del tramo donde se encuentran las
dos bisagras delanteras (G). Asegurar el truss
con los pasadores y seguir uniendo todos los
tramos (T2 y T3), colocar el cabezal (V) al
final del último tramo (T3), de modo que
la parte larga del cabezal (V) quede sobre el
cabestrante.
