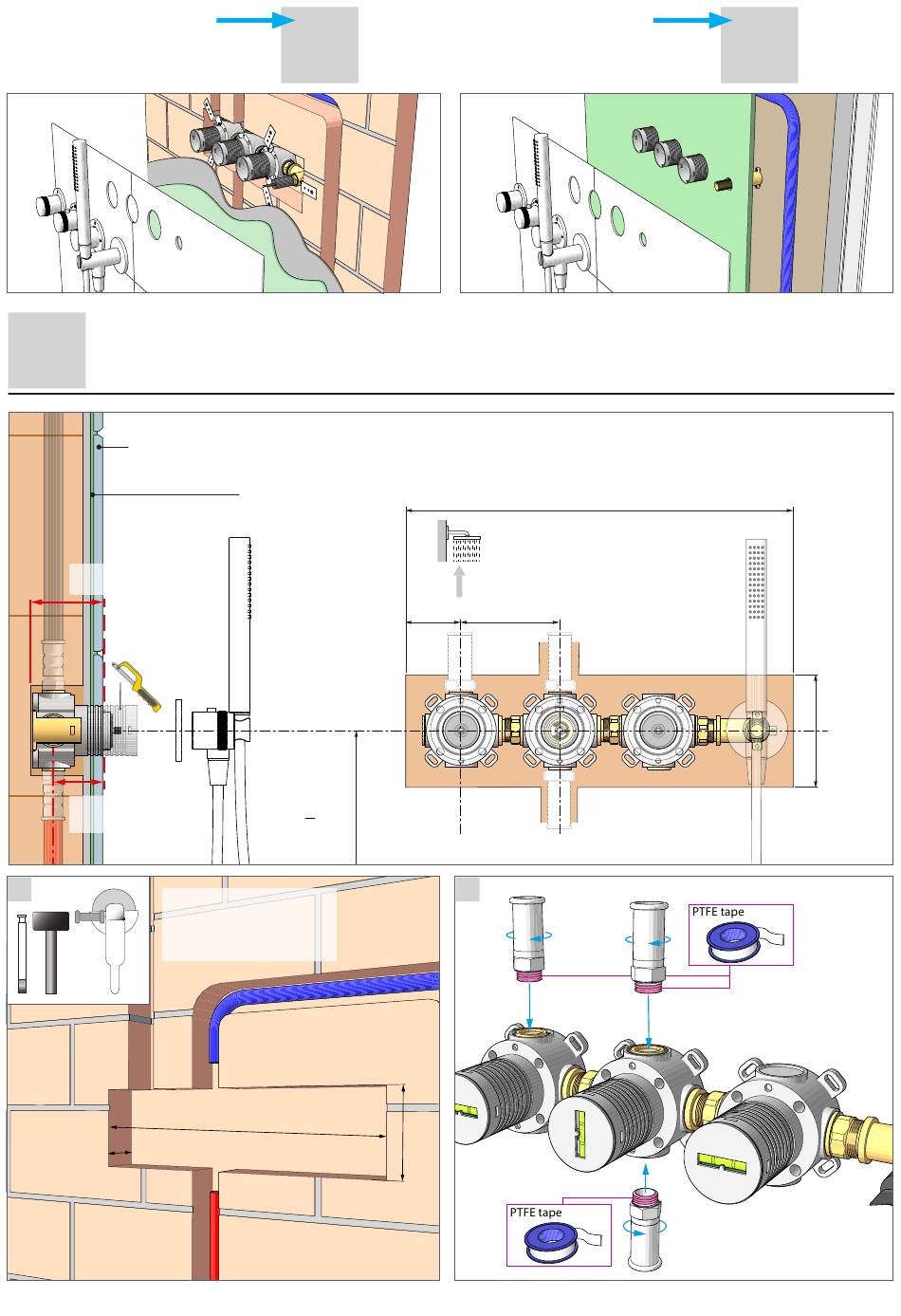

Blaufoss PAVILION Installation Manual page 2

Installation on brick wall
Installatie op stenen muur
installation sur un mur de briques
Installation auf einer Steinmauer
2
Installation on brick wall
Installatie op stenen muur
installation sur un mur de briques
Installation auf einer Steinmauer
Wall tile
Wandtegel
Carrelage mural
Wandfliese
65 mm
MIN
85 mm
MAX
40 mm
MIN
60 mm
MAX
1
Grind a slot in the wall.
Slijp een sleuf in de muur.
Moudre une fente.
Schleifen sie einen Schlitz.
65~85
2
Waterproof layer
Waterdichte laag
Couche imperméable
Wasserdichte Schicht
+1100
min. 130
min. 470
Installation behind dry wall
Installatie achter gipsplaat
Installation derrière la cloison sèche
Installation hinter Trockenbau
PRE-INSTALLATION INFO - PRE-INSTALLATIE INFO
INFO DE PRE-INSTALLATION - INFO VOR DER INSTALLATION
min. 470 mm
min. 65 120
2
3
min.
130 mm
A
