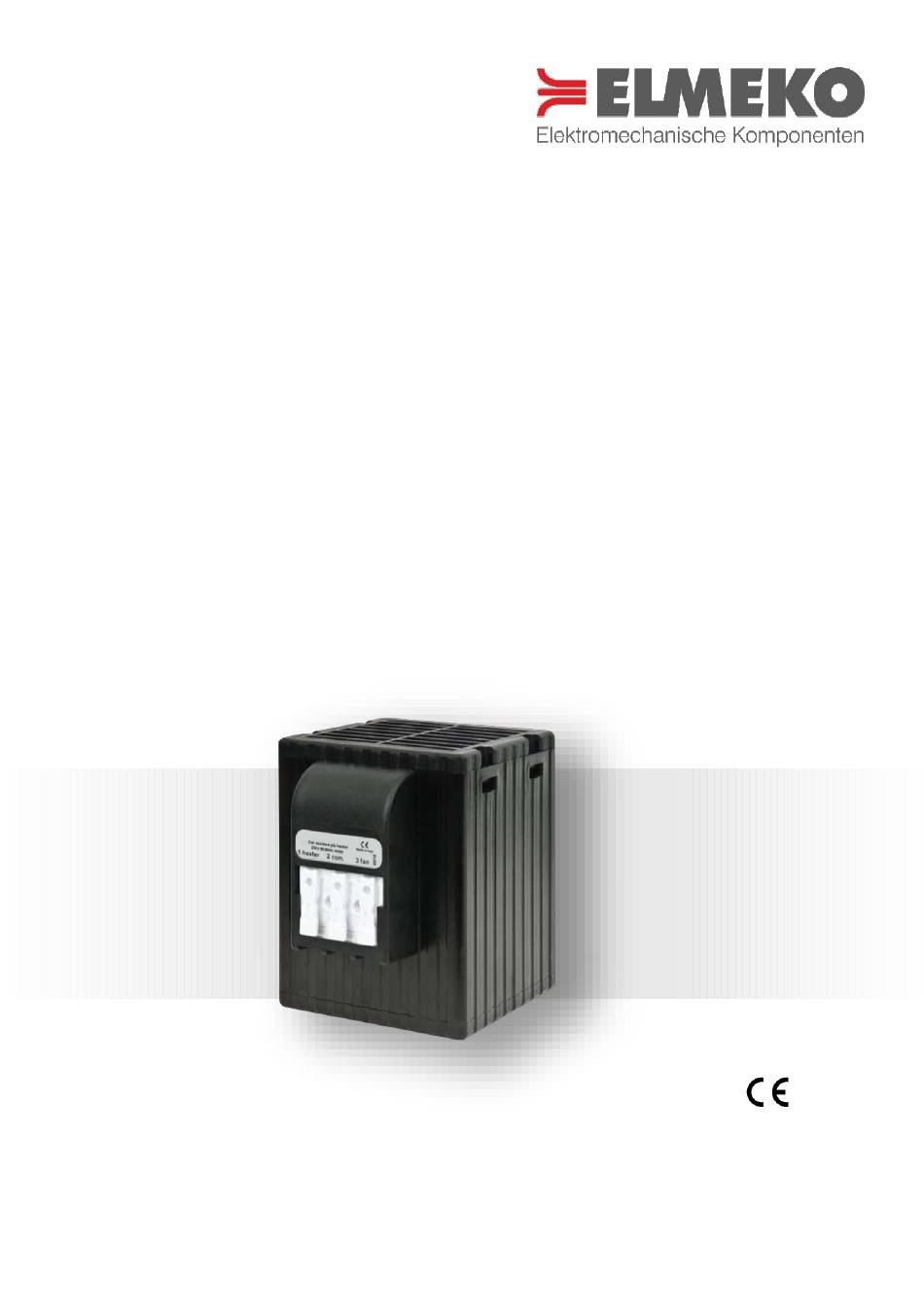

- Page 1 ML 150 SCHALTSCHRANK-HEIZUNG HEATER FOR ENCLOSURES Montage- und Betriebsanleitung Installation and Operating Manual...
- Page 2 Installation ........................................5 Electric installation ....................................6 Connection example ....................................6 Safety instructions ....................................7 Care and maintenance .................................... 7 Guarantee bond ......................................8 Für weitere Informationen besuchen Sie uns online unter www.elmeko.de For more information visit us online at www.elmeko.de...
- Page 3 TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type ML 150 Artikelnummer Part number 20 15M 10X Betriebsspannung 230 V AC 50/60 Hz Operating voltage Heizleistung bei 20 °C...
- Page 4 EIGENSCHAFTEN FEATURES Heizung mit Lüfter für optimale Heater with fan for optimal Temperaturverteilung air circulation Sehr kompakte Bauform Very compact design Befestigungsclip Mounting Clip Geräuscharmer Betrieb Low noise operation FUNKTION FUNCTION Heizungen mit PTC-Heizelement sind selbstregelnd, ohne Temperaturbegrenzer und ha- ben in einem großen Spannungsbereich nahezu die gleiche Heizleistung.
- Page 5 ABMESSUNGEN DIMENSIONS Alle Maße in mm All dimensions in mm MONTAGE INSTALLATION Um eine optimale Luftzirkulation zu erreichen, sollte die Heizung im unteren Bereich des Schaltschranks mit dem Anschluss / Lüfter nach unten (Ausblasrichtung nach oben) montiert werden. Die Heizung wird mittels der Halte- klammer (35mm-Tragschiene nach DIN EN 50 022) montiert.
- Page 6 ELEKTRISCHER ANSCHLUSS ELECTRIC INSTALLATION Für den elektrischen Anschluss ist der Schaltschrank vorher vorschriftsmäßig außer Betrieb zu nehmen. Die Span- nungsversorgung ist an die Anschlussklemmen anzuschließen. Dabei sind die zulässigen Anschlusswerte auf dem Typenschild zu beachten. Die Zuleitung darf nicht über die Ausblasseite erfolgen, da sonst eine übermäßige Erwärmung der Zuleitung möglich wäre.
- Page 7 SICHERHEITSHINWEISE SAFETY INSTRUCTIONS - Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten - Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten - Anschlusskabel sind nur als Kupferleitungen zulässig - Die maximale Umgebungstemperatur von bis zu 70 °C ist zu berücksichtigen - Die Umgebung des Geräts darf max.
- Page 8 It is the customer’s responsibility to see to the correct protective earth connection, installation, and power supply of the product in compliance with current standards. Attention: Tampering with the product in any way will void the warranty and exclude any liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
