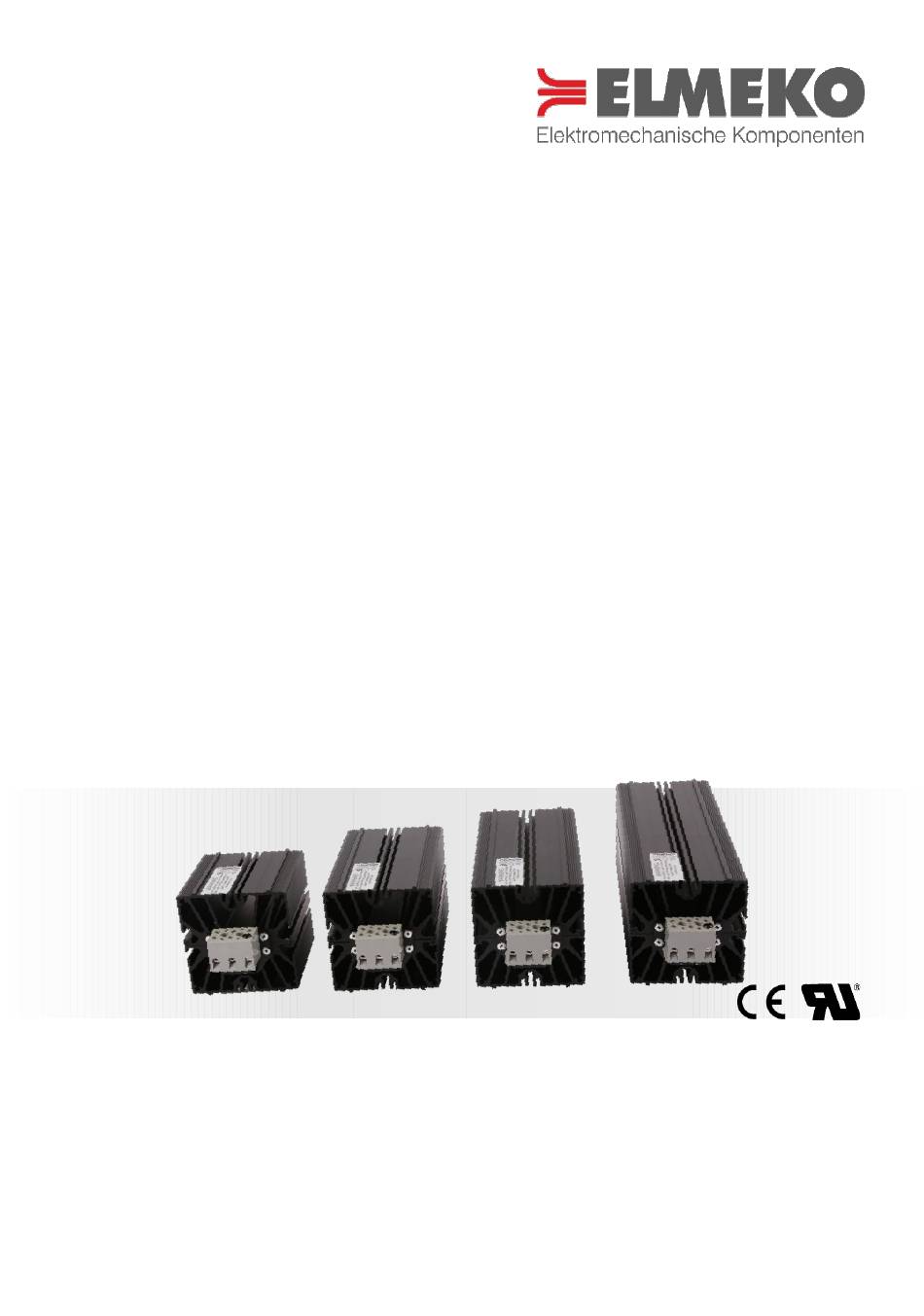

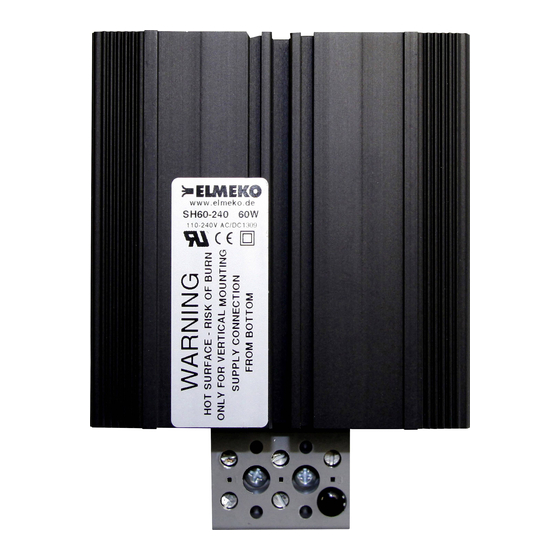

- Page 1 HEIZUNG OHNE LÜFTER SH HEATER WITHOUT FAN SH 110-240 V AC/DC Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
Installation ..................................5 Electric installation ................................6 Connection example ................................6 Safety instructions................................7 Care and maintenance ............................... 7 Guarantee bond ................................. 8 Für weitere Informationen besuchen Sie uns online unter www.elmeko.de For more information visit us online at www.elmeko.de... -
Page 3: Anwendung
UL, CE UL. CE UL, CE Approval *SH 75D und SH 100D (ohne UL) alternativ mit Festwiderstand bei 400 V AC/DC erhältlich SH 75D and SH 100D (without UL) alternatively withfixed resistor at 400 V AC/DC available LIEFERUMFANG DELIVERY CONTENTS ▪... -
Page 4: Eigenschaften
EIGENSCHAFTEN FEATURES ▪ ▪ Selbstregelnde PTC-Heizung Self-regulating PTC heater ▪ ▪ Montage und Anschluss ohne Werkzeug Assembly and connection without tool ▪ ▪ Befestigung mit Halteclip auf Tragschiene Attachment with clip on mounting rail ▪ ▪ Anschluss mit 2poliger Schraubklemme Connection with 2poles terminal FUNKTION FUNCTION... -
Page 5: Abmessungen
ABMESSUNGEN DIMENSIONS Bezeichnung Type SH 60 SH 75 SH 100 SH 150 Alle Maße in mm All dimensions in mm MONTAGE INSTALLATION Um eine optimale Luftzirkulation zu erreichen, sollte die Heizung senkrecht im unteren Bereich des Schaltschranks mit dem An- schluss nach unten eingesetzt werden. -
Page 6: Elektrischer Anschluss
Thermostats and hygrostats, which are available as accessories, can be used to control or to monitor the heaters. ANSCHLUSSBEISPIEL* CONNECTION EXAMPLE* SH 60 / 75 / 100 / 150 SH 60 / 75 / 100 / 150 SH 75D / 100D SH 75D / 100D * Hygrostat und Thermostat sind Zubehör und müssen separat bestellt werden... -
Page 7: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS ▪ Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten ▪ Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten ▪ Anschlusskabel sind nur als Kupferleitungen zulässig ▪... -
Page 8: Garantieerklärung
The repaired or replaced parts do not change the beginning or end of the warranty period. Attention: ▪ Any tampering with the device will void the warranty and exclude liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
