ELMEKO HL 1200 Installation And Operating Manual

ELMEKO HL 1200 Installation And Operating Manual

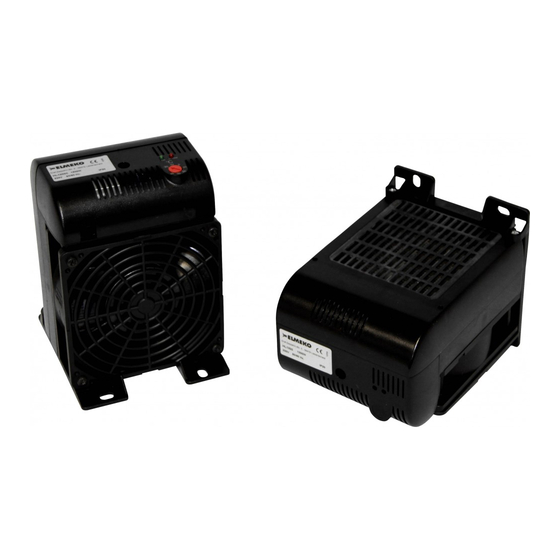

Heater with fan

Advertisement

Quick Links

HEIZUNG MIT LÜFTER HL
HEATER WITH FAN HL
Montage- und Betriebsanleitung
Installation and Operating Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HL 1200 and is the answer not in the manual?

Questions and answers

Summary of Contents for ELMEKO HL 1200

  • Page 1 HEIZUNG MIT LÜFTER HL HEATER WITH FAN HL Montage- und Betriebsanleitung Installation and Operating Manual...
  • Page 2: Table Of Contents

    Installation ..................................5 Electric installation ................................5 Connection example* ................................ 6 Safety instructions................................7 Care and maintenance ............................... 7 Guarantee bond ................................. 8 Für weitere Informationen besuchen Sie uns online unter www.elmeko.de For more information visit us online at www.elmeko.de...
  • Page 3: Anwendung

    TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type HL 1200 HL 1200 C HL 1500 HL 1500 C Artikelnummer Part number 20 1200 10X 20 1200 10XC...
  • Page 4: Eigenschaften

    Compact design ▪ ▪ Schraubbefestigung Screw fixing ▪ ▪ HL 1200 C / 1500 C mit integriertem Thermostat und HL 1200 C / 1500 C with integrated thermostat and Alarmausgang alarm output ▪ ▪ Abdeckung der Klemmen Cover for the terminals...
  • Page 5: Abmessungen

    ABMESSUNGEN DIMENSIONS Alle Maße in mm All dimensions in mm MONTAGE INSTALLATION Um eine optimale Luftzirkulation zu erreichen, sollte die Heizung im unteren Bereich des Schaltschranks mit dem Lüfter nach unten (Ausblasrichtung nach oben) oder zur Seite montiert werden. Es ist ein Abstand zu benachbarten Geräten von 100 mm nach unten (Ansaugrichtung) und 500 mm nach oben (Ausblasrichtung), sowie ein seitlicher Abstand von mindestens 50 mm einzuhalten.
  • Page 6: Anschlussbeispiel

    ANSCHLUSSBEISPIEL* CONNECTION EXAMPLE* HL 1200 / 1500 HL 1200 / 1500 HL 1200 C / 1500 C HL 1200 C / 1500 C HL 1200C und HL 1500C besitzen ein integriertes elektronisches Thermostat mit Alarmausgang für den Fall eines Lüfterdefekts (5-30 V DC / 0,5A) Achtung: Der Alarmkontakt ist ein Schließer...
  • Page 7: Sicherheitshinweise

    SICHERHEITSHINWEISE SAFETY INSTRUCTIONS ▪ Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten ▪ Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten ▪ Anschlusskabel sind nur als Kupferleitungen zulässig ▪...
  • Page 8: Garantieerklärung

    The repaired or replaced parts do not change the beginning or end of the warranty period. Attention: ▪ Any tampering with the device will void the warranty and exclude liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...

This manual is also suitable for:

Hl 1200 cHl 1500Hl 1500 c20 1200 10x20 1200 10xc20 1500 10x ... Show all
