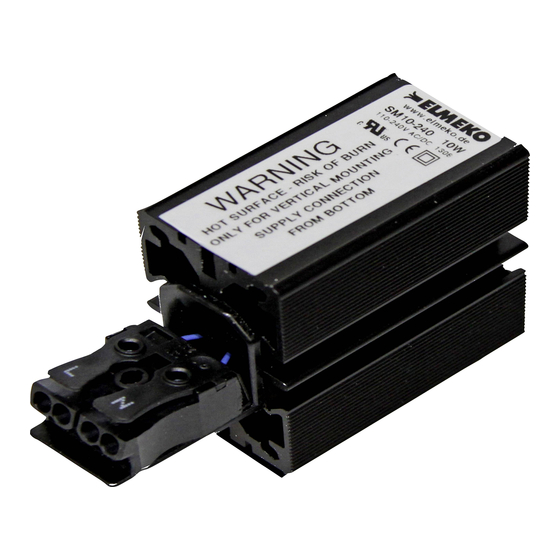

- Page 1 HEIZUNG OHNE LÜFTER SM HEATER WITHOUT FAN SM 12-24 V AC/DC Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
Installation ..................................5 Electric installation ................................6 Connection example ................................6 Safety instructions................................7 Care and maintenance ............................... 7 Guarantee bond ................................. 8 Für weitere Informationen besuchen Sie uns online unter www.elmeko.de For more information visit us online at www.elmeko.de... -
Page 3: Anwendung
Enclosure heaters are used e. g. in wind turbines, traffic lights, traffic monitoring systems, ticket machines, crane systems, telecommunication systems as well as in machines for the foodstuff industry. TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type SM 10 SM 20 SM 30 Artikelnummer Part number 20 M10 80X 20 M20 80X... -
Page 4: Eigenschaften
EIGENSCHAFTEN FEATURES ▪ ▪ Selbstregelnde PTC-Heizung Self-regulating PTC heater ▪ ▪ Montage und Anschluss ohne Werkzeug Assembly and connection without tool ▪ ▪ Befestigung mit Halteclip auf Tragschiene Attachment with clip on mounting rail ▪ ▪ Anschluss mit Zugfederklemme Connection with spring-cage terminal ▪... -
Page 5: Abmessungen
ABMESSUNGEN DIMENSIONS Bezeichnung Type SM 10 SM 20 SM 30 Alle Maße in mm All dimensions in mm MONTAGE INSTALLATION Um eine optimale Luftzirkulation zu erreichen, sollte die Heizung senkrecht im unteren Bereich des Schaltschranks mit dem An- schluss nach unten eingesetzt werden. Die Heizung kann über eine Halteklammer (35mm-Tragschiene nach DIN EN 50 022) montiert werden. -
Page 6: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS ELECTRIC INSTALLATION Für den elektrischen Anschluss ist der Schaltschrank vorher vorschriftsmäßig außer Betrieb zu nehmen. Die Spannungsver- sorgung ist an die Anschlussklemmen bzw. Leitung anzuschließen. Dabei sind die zulässigen Anschlusswerte auf dem Ty- penschild zu beachten. Die Zuleitung darf nicht über die Ausblasseite erfolgen, da sonst eine übermäßige Erwärmung der Zuleitung möglich wäre. -
Page 7: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS ▪ Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten ▪ Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten ▪ Anschlusskabel sind nur als Kupferleitungen zulässig ▪... -
Page 8: Garantieerklärung
The repaired or replaced parts do not change the beginning or end of the warranty period. Attention: ▪ Any tampering with the device will void the warranty and exclude liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
