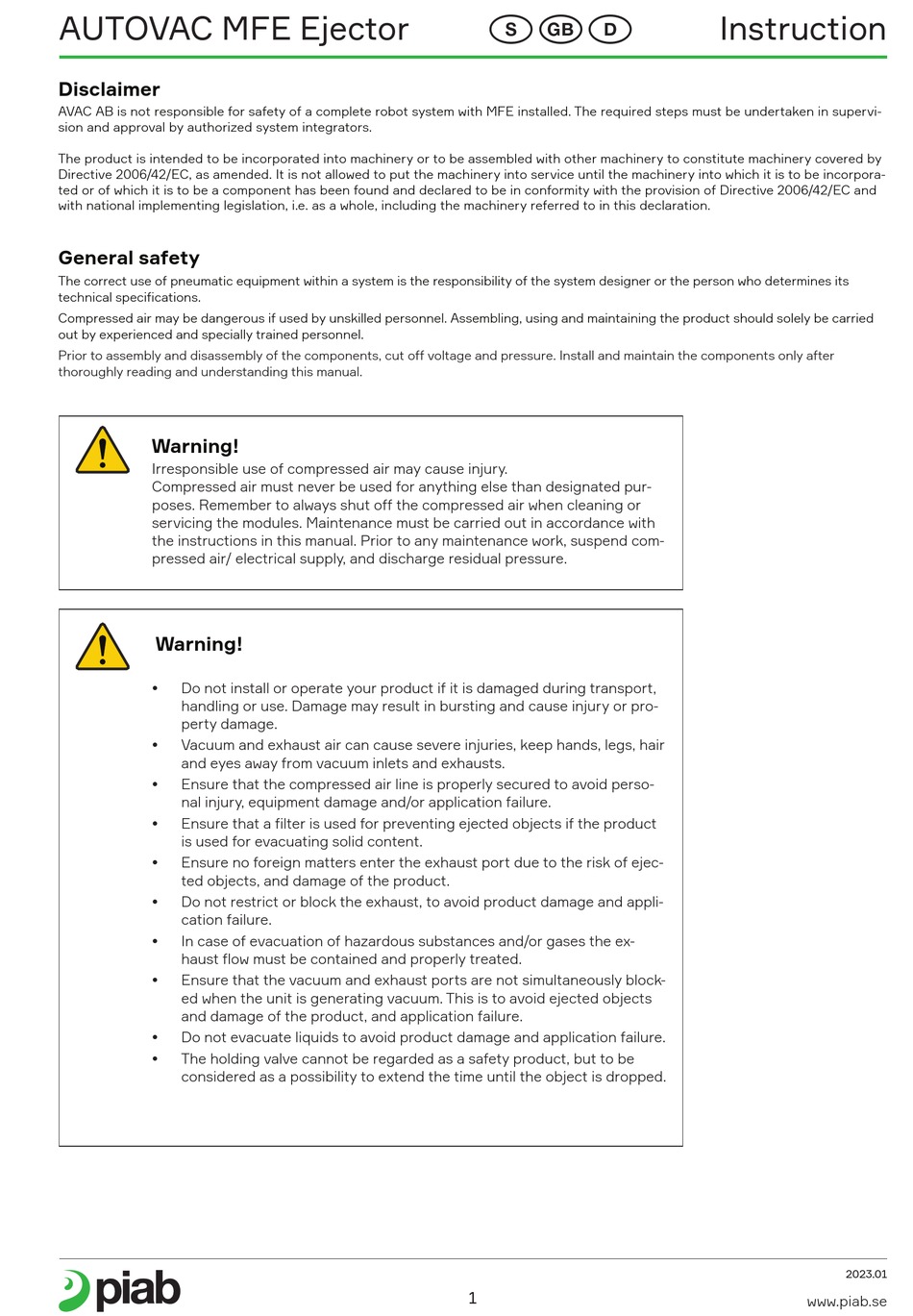

AUTOVAC MFE Ejector
Disclaimer
AVAC AB is not responsible for safety of a complete robot system with MFE installed. The required steps must be undertaken in supervi-
sion and approval by authorized system integrators.
The product is intended to be incorporated into machinery or to be assembled with other machinery to constitute machinery covered by
Directive 2006/42/EC, as amended. It is not allowed to put the machinery into service until the machinery into which it is to be incorpora-
ted or of which it is to be a component has been found and declared to be in conformity with the provision of Directive 2006/42/EC and
with national implementing legislation, i.e. as a whole, including the machinery referred to in this declaration.
General safety
The correct use of pneumatic equipment within a system is the responsibility of the system designer or the person who determines its
technical specifications.
Compressed air may be dangerous if used by unskilled personnel. Assembling, using and maintaining the product should solely be carried
out by experienced and specially trained personnel.
Prior to assembly and disassembly of the components, cut off voltage and pressure. Install and maintain the components only after
thoroughly reading and understanding this manual.
Warning!
Irresponsible use of compressed air may cause injury.
Compressed air must never be used for anything else than designated pur-
poses. Remember to always shut off the compressed air when cleaning or
servicing the modules. Maintenance must be carried out in accordance with
the instructions in this manual. Prior to any maintenance work, suspend com-
pressed air/ electrical supply, and discharge residual pressure.
Warning!
Do not install or operate your product if it is damaged during transport,
handling or use. Damage may result in bursting and cause injury or pro-
perty damage.
Vacuum and exhaust air can cause severe injuries, keep hands, legs, hair
and eyes away from vacuum inlets and exhausts.
Ensure that the compressed air line is properly secured to avoid perso-
nal injury, equipment damage and/or application failure.
Ensure that a filter is used for preventing ejected objects if the product
is used for evacuating solid content.
Ensure no foreign matters enter the exhaust port due to the risk of ejec-
ted objects, and damage of the product.
Do not restrict or block the exhaust, to avoid product damage and appli-
cation failure.
In case of evacuation of hazardous substances and/or gases the ex-
haust flow must be contained and properly treated.
Ensure that the vacuum and exhaust ports are not simultaneously block-
ed when the unit is generating vacuum. This is to avoid ejected objects
and damage of the product, and application failure.
Do not evacuate liquids to avoid product damage and application failure.
The holding valve cannot be regarded as a safety product, but to be
considered as a possibility to extend the time until the object is dropped.
U t k
1
Instruction
2023.01
www.piab.se

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AUTOVAC MFE 50H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for PIAB AUTOVAC MFE 50H

  • Page 1 Do not evacuate liquids to avoid product damage and application failure. • The holding valve cannot be regarded as a safety product, but to be considered as a possibility to extend the time until the object is dropped. 2023.01 www.piab.se...
  • Page 2: Intended Use

    It is up to the manufacturer of machinery to assess and convey the Personal Protective Equipment (PPE) needed by the operators or other personnel accessing to the work area. Wear ear protection when working closer than 2-3 meters from the va- cuum ejector in operation. Wear eye protection 2023.01 www.piab.se...
  • Page 3 Anslutningsgängor stycke Designation Connection threads Max vacuum flow Primary nozzle Bezeichnung Anschlussgewinde Max Saug vermögen Primär­Düse Nl/min Ø mm AUTOVAC MFE 50H G1/4 G1/2 G1/2 AUTOVAC MFE 100H G1/4 G1/2 G1/2 AUTOVAC MFE 200H G1/4 G1/2 G1/2 AUTOVAC MFE 300H...
  • Page 4: Tekniska Data

    M12 5­pin M12 5­pin M12 8­pin M8 8­pin** Tidstyrd lossblåsning Adaptiv lossblåsning Manuell/Extern lossblåsning Feedback, Vakuum OK/Lossblåsning OK Feedback, Förebyggande underhåll* * Signal när avvikelser vid vakuumgenerering, t.ex. när läckage uppstått. ** Kabellängden för version R är 210 mm 2023.01 www.piab.se...
  • Page 5: Regelbundet Underhåll

    Tryckluftsmatning Vakuumsida Avloppssida Benämning Luftförbrukning Nl/min Innerdiameter (mm) Innerdiameter (mm) Innerdiameter (mm) AUTOVAC MFE 50H AUTOVAC MFE 100H AUTOVAC MFE 200H AUTOVAC MFE 300H AUTOVAC MFE 400H Vakuumflöde och munstycksdiametrar Benämning Vakuumflöde vid olika vakuumnivåer [Nl/min] Primärmun­ stycke Ø mm...
  • Page 6 Best. nr. för antal (mm) (mm) AUTOVAC MFE 410 000 02* G3/8 (x2) 410 000 03* G3/8 (x3) 410 000 04* G3/8 (x4) 410 000 05* G3/8 (x5) Blindplatta 410 000 00 Bestyckad * Skruvar och O-ringar medlevereras 2023.01 www.piab.se...
  • Page 7 Ejektorns inbyggda hållventil ger en ökad säkerhet vid tryckluftbortfall. Hållventilen stänger in befintligt vakuum och före- målet hålls kvar tills dess att vakuumkretsens interna läckage reducerat hållkraften så att föremålet tappas. Risken för ska- dor på människor och maskiner kan därmed reduceras. 2023.01 www.piab.se...
  • Page 8 Ejektorer utrustade med hållventil måste också vara utrustade med lossblåsning för att kunna kontrollera lossblåsningen av föremålet vid rätt plats vid och rätt tillfälle. OBS! Man kan ej se hållventilen som en ren säkerhetsprodukt utan som en möjlighet att förlänga tiden tills föremålet tappas. 2023.01 www.piab.se...
  • Page 9 (nedre brytpunkt) är vakuumsensorns inställ- ning. Detta ger > 95% tryckluftsparpotential. Då vakuumhållventilen gör att vakuumnivån upprätthålls måste magnetventilen för bortblåsning aktiveras för en snabb och exakt nedläggning av detaljen. Vid val av MANUVAC-funktionen er- hålls ingen luftbesparing 2023.01 www.piab.se...
  • Page 10 2. Kort tid mellan från/tillslag av tryckluftsmatning visar att systemet är otätt och att det bör kontrolleras för att undvika onödig tryckluftsförbrukning I versionerna AUTOVAC MFE C, S och R kan detta övervakas och utsignal ges vid eventuella fel. Vid val av MANUVAC-funktionen er- hålls ingen luftbesparing 2023.01 www.piab.se...
  • Page 11 0V/+24V Optional: Signal/er till styrsystem, beroende på konfigurering Tryckluftsmatning LUFTSPARAUTOMATIK Täta material möjliggör en luft- sparpotential > 95 % i kombination med lämpligt styrsystem och en vakuumsensor Kopplingsschema AUTOVAC MFE NC Tryckluft Avstäng- ningsventil Sugkopp Sugkoppar 2023.01 www.piab.se...
  • Page 12 Öppna (NO) magnetventilen öka säkerheten då ejektorn kommer att konstant generera vakuum. LUFTSPARAUTOMATIK Täta material möjliggör en luft- sparpotential > 95 % i kombination med lämpligt styrsystem och en vakuumsensor Kopplingsschema AUTOVAC MFE NO Tryckluft Avstäng- ningsventil Sugkopp Sugkoppar 2023.01 www.piab.se...
  • Page 13 • När vakuumgenereringssignalen upphör lossblåser ejektorn automatiskt under en förbestämd tid, t.ex. 0,5 s. • Denna tid är justerbar via ”panelen”, parameter F. (parametervärde x 100 ms) • Funktionen är primärt avsedd för ”statiska” applikationer. (Alltid samma volym som skall tömmas) 2023.01 www.piab.se...
  • Page 14 (PNP +24V) Denna signal kan ha flera olika ”beteenden” som är programmerbara via ”panelen” med parameter L: 1 Utsignal då en förutbestämd tid uppnåtts utan att nå förinställd vakuumnivå (parameter A). Tiden/gränsen är justerbar via ”panelen”, parameter J. (parame- tervärde x 100 ms) 2023.01 www.piab.se...
  • Page 15 Pin 8 – Matningsspänning 0 V (GND) AUTOVAC MANUVAC AUTOVAC eller MANUVAC Vakuumnivå väljs under Parameter U Insignal: Start Utsignal: Vakuumgräns uppnådd och Lossblåsning klar Utsignal: "Förebyggande underhåll" option 1 Utsignal: "Förebyggande underhåll" option 2 Insignal: Lossblåsning till 2023.01 www.piab.se...
  • Page 16 AUTOVAC MFE Ejektor Instruktion AUTOVAC MANUVAC Vakuumnivå Insignal: Start AUTOVAC MANUVAC Vakuumnivå Utsignal: Vakuumgräns uppnådd och Lossblås- ning klar AUTOVAC MANUVAC Vakuumnivå Utsignal: "Förebyggande underhåll" option 1 AUTOVAC Vakuumnivå Utsignal: "Förebyggande underhåll" option 2 AUTOVAC MANUVAC Vakuumnivå Insignal: Lossblåsning till 2023.01 www.piab.se...
  • Page 17 Kort tryck <3s (Grön led) • Spara parameter/värde – Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 18 När man är på sista parametern ”U” och trycker på Långt tryck >3s (Gul led) går man ur programmeringsläget. Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 19 • Spara parameter/värde – väljs med Parameter U Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 20 • Spara parameter/värde – väljs med Parameter U Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 21 • Spara parameter/värde – Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) AUTOVAC eller MANUVAC • Ändra parametervärde ±1 – väljs med Parameter U Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 22 • Spara parameter/värde – AUTOVAC eller MANUVAC Långt tryck >3s (Gul led) väljs med Parameter U Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 23 • Spara parameter/värde – Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) AUTOVAC eller MANUVAC • Ändra parametervärde ±10 – väljs med Parameter U Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 24 Utsignal: Vakuumgräns uppnådd och Lossblåsning klar Utsignal: "Förebyggande underhåll" option 1 Utsignal: "Förebyggande underhåll" option 2 MANUVAC Utsignal ”Förebyggande underhåll” option 1 Vakuumnivå Insignal: Start Utsignal: Vakuumgräns uppnådd och Lossblåsning klar Utsignal: "Förebyggande underhåll" option 1 AUTOVAC eller MANUVAC väljs med Parameter U 2023.01 www.piab.se...
  • Page 25 • Spara parameter/värde – Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – AUTOVAC eller MANUVAC Långt tryck >1s (Gul led) väljs med Parameter U 2023.01 www.piab.se...
  • Page 26 Kort tryck <3s (Grön led) • Spara parameter/värde – Långt tryck >3s (Gul led) Pil Upp & Ner (▲&▼) • Ändra parametervärde ±1 – Kort tryck <1s (Grön led) • Ändra parametervärde ±10 – Långt tryck >1s (Gul led) 2023.01 www.piab.se...
  • Page 27 • Om det visas ett värde på displayen då AUTOVAC MFE är i viloläge kan detta justeras så att värdet 0 visas • Justera vakuumsensorns offset (U = 32) (OBS! Säkerställ att vakuumporten har atmosfärstryck vid sensorjustering) Fabriksåterställning • Fabriksåterställning (U = 52)  2023.01 www.piab.se...
  • Page 28 Vid manuell manövrering motsvarar Pil-knapp ▲ingångsignal ”Start” Manuell manövrering fås genom att hålla inne knapp M  vid spännings- sättning, därefter släpps knappen (en- dast strömförsörjning +24VDC/GND behövs). Vid manuell manövrering motsvarar Pil-knapp ▼ingångssignal ”Lossblås- ning”. 2023.01 www.piab.se...
  • Page 29 ! 8. Ejektorn genererar vakuum med snabba Kontrollera systemets täthet Rätta till! intervall Arbetsområdet (Parameter C och E) är Kontrollera och ändra fel- onödigt snävt satt (litet läckage) aktiga parametervärden Se Fabriksåterställning, 9. Generellt fel föregående sida 2023.01 www.piab.se...
  • Page 30: Technical Data

    M8 8-pin** Time set blow-off Adaptive blow-off Manual / External blow-off Feedback, Vacuum OK/Blow-off OK Feedback, Predictive Maintenance* * Feedback when deviations in vacuum generation, e.g. when leakage occur. ** The cable length for version R is 210 mm 2023.01 www.piab.se...
  • Page 31: Regular Maintenance

    Air con­ sumption in Nl/min Internal diameter (mm) Internal diameter (mm) Internal diameter (mm) AUTOVAC MFE 50H AUTOVAC MFE 100H AUTOVAC MFE 200H AUTOVAC MFE 300H AUTOVAC MFE 400H Vacuum flow of the ejector and the primary nozzle diameter Designation...
  • Page 32 (mm) (mm) tion quantity of COMPACT AUTOVAC 410 000 02* G3/8 (x2) 410 000 03* G3/8 (x3) 410 000 04* G3/8 (x4) 410 000 05* G3/8 (x5) Blind plate 410 000 00 * Screws and O-rings supplied Equipped 2023.01 www.piab.se...
  • Page 33 It might help to get people and the load to a safe place before the lifting force is too low. 2023.01 www.piab.se...
  • Page 34 As the vacuum holding valve is maintaining the vacuum level, a blow-off function is required to release the object rapidly and with accuracy. NOTE: The holding valve cannot be regarded as a safety product, but to be considered as a possibility to extend the time until the object is dropped. 2023.01 www.piab.se...
  • Page 35 As the vacuum holding valve is maintaining the vacuum level, the solenoid valve for blow-off has to be activated to release the object rapidly and with ac- curacy. When selecting the MANUVAC function no air saving is available. 2023.01 www.piab.se...
  • Page 36 In the AUTOVAC MFE C, S and R versions, system leakage may be monitored and output signaled in the event of any faults. When selecting the MANUVAC function no air saving is available. 2023.01 www.piab.se...
  • Page 37: Circuit Diagram

    With air tight materials it is possible to save > 95 % compressed air in combination with a suitable control- ler and a vacuum sensor. Circuit diagram AUTOVAC MFE NC Compressed Shut off valve Suction cup Suction cups 2023.01 www.piab.se...
  • Page 38 With air tight materials it is possible to save > 95 % compressed air in combination with a suitable control- ler and a vacuum sensor. Circuit diagram AUTOVAC MFE NO Compressed Shut off valve Suction cup Suction cups 2023.01 www.piab.se...
  • Page 39 • The ejector will automatically blow-off upon deactivation of the vacuum gen- eration signal for a pre-set of time (default 0,5 sec.). • The blow-off time is adjustable with parameter F (value x 100ms) • This function intention is primarily for static applications (no variations in vacu- um volumes) 2023.01 www.piab.se...
  • Page 40 (PNP, +24V). This signal have can have different behavior de- pending on parameter L: 1 A signal when a predefined time defined by parameter J (value x 100 ms) has elapsed without reaching the set vacuum level (parameter A). 2023.01 www.piab.se...
  • Page 41 0 V (GND) AUTOVAC MANUVAC AUTOVAC or MANUVAC has to be selected under Param- Vacuum Level eter U Input: Start Output signal: Vakuum/blow-off OK Output signal: "Predictive maintenance" option 1 Output signal: "Predictive maintenance" option 2 Input: Blow-off on 2023.01 www.piab.se...
  • Page 42 Vacuum Level Input: Start AUTOVAC MANUVAC Vacuum Level Output signal: Vakuum/blow-off OK AUTOVAC MANUVAC Vacuum Level Output signal: "Predictive maintenance" option 1 AUTOVAC Vacuum Level Output signal: "Predictive maintenance" option 2 AUTOVAC MANUVAC Vacuum Level Input: Blow-off on 2023.01 www.piab.se...
  • Page 43 (default - 2pcs) AUTOVAC Limit to reach vacuum, parameter A (default - 2000ms, 100ms / step) MANUVAC Feedback Mode (default - 1) AUTOVAC or MANUVAC Module save (default – 0, 0=No, 1…99=Yes) AUTOVAC See "Special Functions Parameter U". 2023.01 www.piab.se...
  • Page 44: Programming Buttons

    Short press <3s (Green led) • Save parameter value – Long press >3s (Green led) Arrow Up & Down (▲&▼) • Change parameter value ±1 – Short press <1s (Green led) • Change parameter value ±10 – Long press >1s (Yellow led) 2023.01 www.piab.se...
  • Page 45 Param- Long press >3s (Green led) eter U Arrow Up & Down (▲&▼) • Change parameter value ±1 – Short press <1s (Green led) • Change parameter value ±10 – Long press >1s (Yellow led) 2023.01 www.piab.se...
  • Page 46 Param- Long press >3s (Green led) eter U Arrow Up & Down (▲&▼) • Change parameter value ±1 – Short press <1s (Green led) • Change parameter value ±10 – Long press >1s (Yellow led) 2023.01 www.piab.se...
  • Page 47 Arrow Up & Down (▲&▼) AUTOVAC or MANUVAC has • Change parameter value ±1 – to be selected under Param- Short press <1s (Green led) eter U • Change parameter value ±10 – Long press >1s (Yellow led) 2023.01 www.piab.se...
  • Page 48 Arrow Up & Down (▲&▼) AUTOVAC or MANUVAC has • Change parameter value ±1 – to be selected under Param- Short press <1s (Green led) eter U • Change parameter value ±10 – Long press >1s (Yellow led) 2023.01 www.piab.se...
  • Page 49 Arrow Up & Down (▲&▼) • Change parameter value ±1 – Short press <1s (Green led) AUTOVAC or MANUVAC has • Change parameter value ±10 – to be selected under Param- Long press >1s (Yellow led) eter U 2023.01 www.piab.se...
  • Page 50 Output signal: "Predictive maintenance" option 2 MANUVAC Output for Predictive maintenance option 1 Vacuum Level Input: Start Output signal: Vakuum/blow-off OK Output signal: "Predictive maintenance" option 1 AUTOVAC or MANUVAC has to be selected under Param- eter U 2023.01 www.piab.se...
  • Page 51 Arrow Up & Down (▲&▼) • Change parameter value ±1 – Short press <1s (Green led) • Change parameter value ±10 – AUTOVAC or MANUVAC has Long press >1s (Yellow led) to be selected under Param- eter U 2023.01 www.piab.se...
  • Page 52 Short press <3s (Green led) • Save parameter value – Long press >3s (Green led) Arrow Up & Down (▲&▼) • Change parameter value ±1 – Short press <1s (Green led) • Change parameter value ±10 – Long press >1s (Yellow led) 2023.01 www.piab.se...
  • Page 53: Led Indications

    • If the display does not show “0” while the module is inactive and vacuum port fully exhausted you can adjust the vacuum sensor offset. • To calibrate the sensor offset, make sure that the vacuum port have atmos- pheric pressure. (U = 32) • Factory reset (U = 52) 2023.01 www.piab.se...
  • Page 54 Start input signal Manual operation is obtained by press and hold the M  button during ejector power-up (power only + 24VDC / GND needed). In manual operation mode the Arrow button ▼corresponds to Blow-off in- put signal 2023.01 www.piab.se...
  • Page 55: Fault Finding

    8. The Ejector generates vacuum On and Check for system leakages Eliminate leakages Off rapidly The operating range to small Increase the range (Parameter C and E) See “Factory reset” on 9. General error previous page 2023.01 www.piab.se...
  • Page 56: Technische Daten

    M8 8-pin** Zeitgesteuertes Abblasen Adaptives Abblasen Manuelles / externes Abblasen Rückmeldung, Vakuum OK / Abblasen OK Rückmeldung, Vorbeugende Wartung* * Signal bei Abweichung der Vakuumversorgung, z.B. bei auftretender Leckage. ** Die Kabellänge für die Version R ist 210 mm. 2023.01 www.piab.se...
  • Page 57 Vakuumseite auf der Entlüftungseite Bezeichnung Luftverbrauch Nl/min Innendurchmesser (mm) Innendurchmesser (mm) Innendurchmesser (mm) AUTOVAC MFE 50H AUTOVAC MFE 100H AUTOVAC MFE 200H AUTOVAC MFE 300H AUTOVAC MFE 400H Saugvermögen des Ejektors und Primär­Düsen Bezeichnung Saugvermögen bei verschiedenen Evakuierungsgraden [Nl/min] Primär­Düse(n)
  • Page 58 (mm) anschluss stückt von Anzahl COMPACT AUTOVAC 410 000 02* G3/8 (x2) 410 000 03* G3/8 (x3) 410 000 04* G3/8 (x4) 410 000 05* G3/8 (x5) Blindplatte 410 000 00 * Schrauben und Dichtungen werden mitgeliefert. Aufbau 2023.01 www.piab.se...
  • Page 59 Vakuum eingeschlossen und es hält das Werkstück so lange, bis die interne Leckage des Vakuumkreises zwangsläufig ein Lösen des Werkstücks verursacht. Das Risiko von Verletzungen von Menschen und Beschädigungen von Gütern werden durch das Halteventil somit reduziert oder komplett verhindert. 2023.01 www.piab.se...
  • Page 60 Halteventile werden mehrheitlich für die Handhabung von NICHT luftdurchlässigen Materialien eingesetzt. Ejektoren mit einem Halteventil erfordern ausserdem die Abblasfunktion um das Werkstück kontrolliert abzulegen. HINWEIS: Das Halteventil ist KEIN Sicherheitsventil, und dient, im Falle eines Druckausfalles, lediglich zum verzögerten Abblasen des Werkstücks. 2023.01 www.piab.se...
  • Page 61 Da das Vakuumhalteventil dafür sorgt, dass das Vakuumniveau aufrecht ge- halten wird, muss das Ventil für das Abblasen aktiviert werden damit ein schnelles und präzises Ablegen des Werkstückes gewährleistet ist. Bei der Wahl von MANUVAC– Funktionen ergeben sich keine Luf- teinsparungen. 2023.01 www.piab.se...
  • Page 62 In den Versionen AUTOVAC MFE C, S und R kann die Dichtheit des Systems überwacht werden und im Falle einer Undichtheit eine Fehler meldung ausge- Bei der Wahl von MANUVAC– ben. Funktionen ergeben sich keine Luf- teinsparungen. 2023.01 www.piab.se...
  • Page 63 Optional: Signal- /e zum Steuerungssystem, abhängig von der Konfiguration Druckluft Luftsparautomatik Der Ejektor, mit Werkstücken aus luftdichtem Material, einem pas- senden Steuersystem und Vaku- umwächter, ermöglicht Druckluft Schaltplan Einsparungen von bis zu >95%. AUTOVAC MFE NC Druckluft Absperr- hahn Vakuumsensor Sauger Sauger 2023.01 www.piab.se...
  • Page 64 Vakuum erzeugen und damit die Si- cherheit des Systems erhöhen. Luftsparautomatik Der Ejektor, mit Werkstücken aus luftdichtem Material, einem pas- senden Steuersystem und Vaku- umwächter, ermöglicht Druckluft Einsparungen von bis zu >95%. Schaltplan AUTOVAC MFE NO Druckluft Absperr- hahn Sauger Sauger 2023.01 www.piab.se...
  • Page 65 Ejektor automatisch einer vorgegebenen Zeit, z.B. 0,5 s, ab • Dies Zeit ist einstellbar über "Panel" Parameter F. (Parameterwert x 100 ms) • Die Funktion ist primär für „statische“ Anwendungen ( immer das gleiche Volumen entleeren) , vorgesehen. 2023.01 www.piab.se...
  • Page 66 über das "Panel" mit Parameter L programmierbar sind: 1 Ausgangssignal, wenn eine vorbestimmte Zeit erreicht wird, ohne das voreinge- stellte Vakuumniveau zu erreichen (Parameter A). Die Zeit / Grenze ist über das "Panel" (Parameter J) einstellbar. (Parameterwert x 100 ms). 2023.01 www.piab.se...
  • Page 67 Eingang 24 VDC PNP Pin 8 – Arbeitsspannung 0 V (GND) AUTOVAC MANUVAC AUTOVAC oder MANUVAC über Parameter U auswählen Vakuumniveau Eingangssignal: Start Ausgangssignal: Vakuumgrenze erreicht und klar zum Abblasen Ausgangssignal: „Vorbeugende Wartung“ Option Ausgangssignal: „Vorbeugende Wartung“ Option Eingangssignal: Abblasen los 2023.01 www.piab.se...
  • Page 68 AUTOVAC MFE Ejektor Betriebsanleitung AUTOVAC MANUVAC Vakuumniveau Eingangssignal: Start AUTOVAC MANUVAC Vakuumniveau Ausgangssignal: Vakuumgrenze erreicht und klar zum Abblasen AUTOVAC MANUVAC Vakuumniveau Ausgangssignal: „Vorbeugende Wartung“ Option AUTOVAC Vakuumniveau Ausgangssignal: „Vorbeugende Wartung“ Option AUTOVAC MANUVAC Vakuumniveau Eingangssignal: Abblasen los 2023.01 www.piab.se...
  • Page 69 • Parameter / Wert speichern - Lang drücken > 3s (gelbe LED) Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 70 Pfeil hoch und runter (▲&▼)  auf die Taste drückt, verlässt man den Program- miermodus. • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 71 über Parameter U auswählen Lang drücken > 3s (gelbe LED) Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 72 Lang drücken > 3s (gelbe LED) über Parameter U auswählen Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 73 Lang drücken > 3s (gelbe LED) Pfeil hoch und runter (▲&▼) AUTOVAC oder MANUVAC • Parameterwert ändern ± 1 - über Parameter U auswählen Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 74 Lang drücken > 3s (gelbe LED) über Parameter U auswählen Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 75 Lang drücken > 3s (gelbe LED) Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) AUTOVAC oder MANUVAC • Ändern Sie den Parameterwert über Parameter U auswählen ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 76 Ausgangssignal: „Vorbeugende Wartung“ Option 1 Ausgangssignal: „Vorbeugende Wartung“ Option 2 MANUVAC Ausgangssignal "Vorbeugende Wartung" Option 1 Vakuumniveau Eingangssignal: Start Ausgangssignal: Vakuumgrenze erreicht und klar zum Abblasen Ausgangssignal: „Vorbeugende Wartung“ Option 1 AUTOVAC oder MANUVAC über Parameter U auswählen 2023.01 www.piab.se...
  • Page 77 Lang drücken > 3s (gelbe LED) Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert AUTOVAC oder MANUVAC über ± 10 - Parameter U auswählen Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 78 • Parameter / Wert speichern - Lang drücken > 3s (gelbe LED) Pfeil hoch und runter (▲&▼) • Parameterwert ändern ± 1 - Kurz drücken <1s (grüne LED) • Ändern Sie den Parameterwert ± 10 - Lang drücken > 1s (gelbe LED) 2023.01 www.piab.se...
  • Page 79 MFE im Ruhezustand befindet können Sie die Anzeige so regeln, das der Wert „0“ angezeigt wird • Stellen Sie die Anzeige für den geschlossenen Vakuumsensor ein (U = 32). (HINWEIS: Stellen Sie sicher, dass der Vakuumanschluss bei der Sensoreinstel- lung atmosphärischen Druck hat) Werkseinstellung • Werkseinstellung (U = 52)  2023.01 www.piab.se...
  • Page 80 ▲dem Eingangssignal „Start“. Den manuellen Betrieb erhält man durch Drücken des Betätigungsdruckknopfes M  zur Spannungsversorgung, danach den Druckknopf wieder loslassen. (Nur eine +24VDC/GND Spannung wird benötigt.) Im manuellen Betrieb entspricht der Pfeil- druckknopf ▼dem Eingangssignal „Abbla- sen“. 2023.01 www.piab.se...
  • Page 81: Fehlersuche

    8. Der Ejektor erzeugt Vakuum in schnel- Kontrollieren Sie die Systemdichtheit Systemdichtheit wieder her- len Intervallen stellen Der Arbeitsbereich (Parameter C und Prüfen und ändern Sie den E) ist eingeengt (kleine falschen Parameterwert Leckage) Siehe Werkseinstellung, 9. Genereller Fehler auf der vorherigen Seite 2023.01 www.piab.se...
  • Page 82 AUTOVAC MFE Ejector Instruction U t k © 2023 Piab AB. Alla rättigheter förbehålles/ All rights reserved/ Alle Rechte vorbehalten 2023.01 Piab AB P.O. Box 146 SE-182 12 Danderyd Sweden www.piab.com...
