Cameo F2 FC IP User Manual

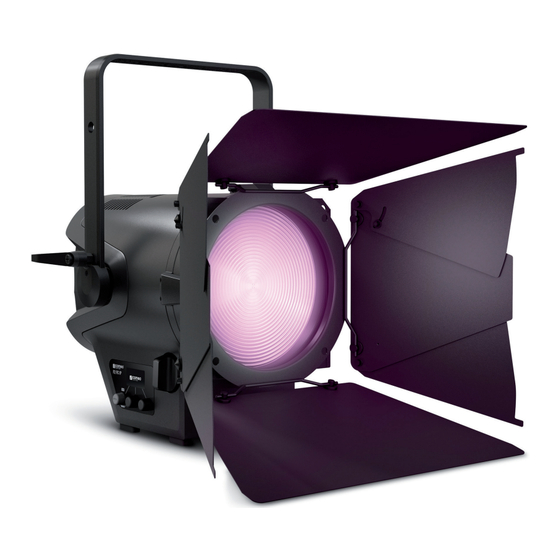

Professional high-power fresnel with rgbw led ip65
Hide thumbs Also See for F2 FC IP:
Table of Contents
  • Table of Contents
  • English
  • Information on this User Manual
  • Intended Use
  • Definitions and Symbol Explanations
  • Safety Instructions
  • Notes on Portable Outdoor Devices
  • Packaging Content
  • Introduction
  • Connections, Operating and Display Elements
  • Operation
  • Setup and Installation
  • Assembling / Disassembling the Sash Limiter and Filter Frame / Cleaning the Lenses
  • Care, Maintenance and Repair
  • Dimensions
  • Technical Data
  • Explanation of Ip Protection Class
  • Minimum Distance to Illuminated Surface
  • Minimum Distance to Normally Flammable Materials
  • Disposal
  • Manufacturer's Declarations
  • Deutsch
  • Informationen zu dieser Bedienungsanleitung
  • Bestimmungsgemässer Gebrauch
  • Begriffs- und Symbolerklärungen
  • Sicherheitshinweise
  • Hinweise für Ortsveränderliche Outdoor-Geräte
  • Lieferumfang
  • Einführung
  • Anschlüsse, Bedien- und Anzeigeelemente
  • Bedienung
  • Aufstellung und Montage
  • Flügelbegrenzer und Filterrahmen Montieren / Demontieren / Linsen Reinigen
  • Pflege, Wartung und Reparatur
  • Abmessungen
  • Technische Daten
  • Erläuterungen zur Ip-Schutzart
  • Mindestabstand zur Beleuchteten Fläche
  • Mindestabstand zu Normal Entflammbaren Materialien
  • Entsorgung
  • Herstellererklärungen
  • Français
  • Informations Concernant Ce Manuel D'utilisation
  • Utilisation Conforme
  • Explications des Termes et des Symboles
  • Consignes de Sécurité
  • Remarques Concernant les Appareils D'extérieur Mobiles
  • Contenu de la Livraison
  • Introduction
  • Connecteurs, Commandes et Indicateurs/Afficheurs
  • Installation et Montage
  • Montage/Démontage des Coupe-Flux et du Cadre pour Filtre / Nettoyage des Lentilles
  • Entretien, Maintenance et Réparation
  • Dimensions
  • Caractéristiques Techniques
  • Explications Relatives à L'indice de Protection Ip
  • Distance Minimale Par Rapport à la Surface Éclairée
  • Distance Minimale Par Rapport aux Matériaux Normalement Inflammables
  • Mise au Rebut
  • Déclarations du Fabricant
  • Español
  • Información sobre Este Manual de Usuario
  • Uso Adecuado
  • Definiciones y Explicaciones de Los Símbolos
  • Instrucciones de Seguridad
  • Indicaciones para Equipos Portátiles de Exterior
  • Elementos Suministrados
  • Introducción
  • Conexiones, Controles E Indicadores
  • Operación
  • Instalación y Montaje
  • Montaje y Desmontaje de la Visera y el Portafiltros. Limpieza de la Lente
  • Cuidado, Mantenimiento y Reparación
  • Dimensiones
  • Características Técnicas
  • Explicación sobre la Clase de Protección Ip
  • Distancia Mínima a la Superficie Iluminada
  • Distancia Mínima a Materiales Normalmente Inflamables
  • Eliminación
  • Declaración del Fabricante
  • Polski
  • Informacje Dotyczące Niniejszej Instrukcji Obsługi
  • Użytkowanie Zgodne Z Przeznaczeniem
  • Objaśnienia Terminów I Symboli
  • Zasady Bezpieczeństwa
  • Uwagi Dotyczące Przenośnego Sprzętu Do Zastosowań Zewnętrznych
  • Zakres Dostawy
  • Wprowadzenie
  • Przyłącza, Elementy Obsługi I Wskaźniki
  • Obsługa
  • Ustawianie I Montaż
  • Montaż / Demontaż Skrzydeł Ograniczających I Ramy Filtra / Czyszczenie Soczewek
  • Czyszczenie, Konserwacja I Naprawy
  • Wymiary
  • Dane Techniczne
  • Objaśnienia Dotyczące Stopnia Ochrony Ip
  • Minimalna Odległość Od Powierzchni Oświetlanej
  • Minimalna Odległość Od Normalnie Łatwopalnych Materiałów
  • Utylizacja
  • Oświadczenia Producenta
  • Italiano
  • Informazioni Sul Presente Manuale D'uso
  • Utilizzo Conforme
  • Spiegazione DI Concetti E Simboli
  • Indicazioni Sulla Sicurezza
  • Avvertenze Per Dispositivi Portatili Per Esterni
  • Fornitura
  • Introduzione
  • Connettori, Elementi DI Comando E Visualizzazione
  • Utilizzo
  • Installazione E Montaggio
  • Montaggio / Smontaggio del Limitatore DI Battenti Edel Telaio del Filtro / Pulizia Delle Lenti
  • Pulizia, Manutenzione E Riparazione
  • Ingombro
  • Dati Tecnici
  • Spiegazioni Sulla Protezione Ip
  • Distanza Minima Dalla Superficie Illuminata
  • Distanza Minima Dai Materiali Normalmente Infiammabili
  • Smaltimento
  • Dichiarazioni del Produttore
  • DMX Control / DMX Steuerung / Pilotage DMX / Control DMX / Sterowanie DMX / Controllo DMX

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D´USO
RGBW
F2 FC IP
PROFESSIONAL HIGH-POWER FRESNEL WITH RGBW LED IP65
CLF2FCIP

Advertisement

Table of Contents
loading

Related Manuals for Cameo F2 FC IP

Summary of Contents for Cameo F2 FC IP

  • Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO RGBW F2 FC IP PROFESSIONAL HIGH-POWER FRESNEL WITH RGBW LED IP65 CLF2FCIP...

  • Page 2: Table Of Contents

    CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH INFORMATION ON THIS USER MANUAL INTENDED USE DEFINITIONS AND SYMBOL EXPLANATIONS SAFETY INSTRUCTIONS NOTES ON PORTABLE OUTDOOR DEVICES PACKAGING CONTENT INTRODUCTION CONNECTIONS, OPERATING AND DISPLAY ELEMENTS OPERATION SETUP AND INSTALLATION ASSEMBLING / DISASSEMBLING THE SASH LIMITER AND FILTER FRAME / CLEANING THE LENSES CARE, MAINTENANCE AND REPAIR...
  • Page 3 TECHNISCHE DATEN ERLÄUTERUNGEN ZUR IP-SCHUTZART MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN ENTSORGUNG HERSTELLERERKLÄRUNGEN FRANÇAIS INFORMATIONS CONCERNANT CE MANUEL D’UTILISATION UTILISATION CONFORME EXPLICATIONS DES TERMES ET DES SYMBOLES CONSIGNES DE SÉCURITÉ REMARQUES CONCERNANT LES APPAREILS D’EXTÉRIEUR MOBILES CONTENU DE LA LIVRAISON INTRODUCTION CONNECTEURS, COMMANDES ET INDICATEURS/AFFICHEURS INSTALLATION ET MONTAGE...
  • Page 4 OPERACIÓN INSTALACIÓN Y MONTAJE MONTAJE Y DESMONTAJE DE LA VISERA Y EL PORTA FILTROS. LIMPIEZA DE LA LENTE CUIDADO, MANTENIMIENTO Y REPARACIÓN DIMENSIONES CARACTERÍSTICAS TÉCNICAS EXPLICACIÓN SOBRE LA CLASE DE PROTECCIÓN IP DISTANCIA MÍNIMA A LA SUPERFICIE ILUMINADA DISTANCIA MÍNIMA A MATERIALES NORMALMENTE INFLAMABLES ELIMINACIÓN DECLARACIÓN DEL FABRICANTE POLSKI...
  • Page 5 ITALIANO INFORMAZIONI SUL PRESENTE MANUALE D’USO UTILIZZO CONFORME SPIEGAZIONE DI CONCETTI E SIMBOLI INDICAZIONI SULLA SICUREZZA AVVERTENZE PER DISPOSITIVI PORTATILI PER ESTERNI FORNITURA INTRODUZIONE CONNETTORI, ELEMENTI DI COMANDO E VISUALIZZAZIONE UTILIZZO INSTALLAZIONE E MONTAGGIO MONTAGGIO / SMONTAGGIO DEL LIMITATORE DI BATTENTI E DEL TELAIO DEL FILTRO / PULIZIA DELLE LENTI PULIZIA, MANUTENZIONE E RIPARAZIONE INGOMBRO...

  • Page 6: English

    This device has been developed and manufactured to the highest quality standards to ensure many years of problem-free operation. Please read this user manual carefully to be able to use your new Cameo product quickly and optimally. Further information about Cameo Light is avail- able on our website CAMEOLIGHT.COM.

  • Page 7: Safety Instructions

    This symbol identifies hazards that can cause electric shock. This symbol identifies hazardous areas or hazardous situations. This symbol indicates hazards caused by hot surfaces. This symbol indicates hazards caused by intense light sources. This symbol indicates a device in which there are no user-replaceable parts. This symbol indicates additional information on the operation of the product.
  • Page 8 ATTENTION: 1. Do not switch on the device if it has been exposed to extreme temperature fluctu- ations (for example, following transport). Moisture and condensation can damage the device. Switch on the device only when it has reached room temperature. 2.
  • Page 9 CAUTION: 1. Moving components such as mounting brackets may become jammed. 2. In the case of devices with motor-driven components, there is a risk of injury due to the movement of the device. Sudden movement of the device can cause shock reactions.

  • Page 10: Notes On Portable Outdoor Devices

    Please check the completeness and integrity of the delivery and notify your distribution partner immediately after purchase if the delivery is not complete or if it is damaged. Included with the product CLF2FCIP are: X 1 x Cameo F2 FC IP Floodlight X 1x power cable X 1 x sash limiter...

  • Page 11: Introduction

    TRUE1-compatible mains input socket. Operating voltage 100–240 V AC/50–60 Hz. POWER OUT TRUE1 kompatible Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Ensure that the total power consumption of all devices connected to the device does not exceed the given ampere (A) value.
  • Page 12 DMX IN Male 5-pin XLR socket for connection to a DMX control device (e.g. DMX console). DMX OUT Female 5-pin XLR socket for sending the DMX control signal. PRESSURE EQUALISATION ELEMENT Pressure equalisation element to prevent condensation inside the housing. In order to ensure its proper function, the element must be protected from contamination.

  • Page 13: Operation

    • As soon as the spotlight is correctly connected to the power supply, the following will be displayed in succession: „Welcome to Cameo“, the model name and the software version. After this process, the lamp is ready for operation and starts in the previously enabled mode.
  • Page 14 DMX-STARTADRESSE EINSTELLEN (DMX Address) Starting from the main display, press the rotary-push encoder to enter the main menu. Turn the left encoder (SELECT) to select the menu item DMX Address (note the selection arrow on the left) and confirm by pressing the encoder (ENTER). You can now configure the DMX start address as required by rotating the encoder (the highest value depends on the selected DMX mode).
  • Page 15 CCT STANDALONE MODE (Correlated Colour Temperature) Starting from the main display, press the left-hand rotary-push encoder to access the menu for selecting the operating mode. Turn the left encoder (SELECT) to select the CCT mode (note the selection arrow on the left) and confirm by pressing the left encoder (ENTER). You can now set the brightness (DIM), colour temperature (CCT) and hue (Tint) using the three rotary-push encoders (see illustration).
  • Page 16 STANDALONE OPERATING MODE DIRECT LED (RGBW colour mixing) Starting from the main display, press the left-hand rotary-push encoder to access the menu for selecting the operating mode. Turn the left encoder (SELECT) to select the Direct LED mode (note the selection arrow on the left) and confirm by pressing the left encoder (ENTER). Now set the total brightness (DIM) and the intensity of R, G, B and W using the three rotary-push encoders (see illustration).
  • Page 17 STANDALONE OPERATING MODE USER COLOR (Individual colour presets 1–8) Starting from the main display, press the left-hand rotary-push encoder to access the menu for selecting the operating mode. Turn the left encoder (SELECT) to select the User Color mode (note the selection arrow on the left) and confirm by pressing the left encoder (ENTER).
  • Page 18 Now decide in which way you want to create the colour for the preset, choose between the 4 methods CCT, HSI, DIRECT and GEL by turning the left encoder (SELECT) and confirm by pressing the left encoder (ENTER). Now set the desired colour as described in the instructions for the respective standalone mode and press the left encoder (ENTER/Save) to confirm.
  • Page 19 EDIT STANDALONE OPERATING MODE PLAY LOOP (Edit Loop) Starting from the main display, press the rotary-push encoder to enter the main menu. Turn the left encoder (SELECT) to select the menu item Edit Loop (note the selection arrow on the left) and confirm by pressing the left encoder (ENTER).
  • Page 20 SLAVE MODE Starting from the main display, press the left-hand rotary-push encoder to access the menu for selecting the operating mode. Turn the left encoder to select the Slave menu item (note the selec- tion arrow on the left) and confirm by pressing the encoder (ENTER). Slave mode is now enabled, and the main display is automatically displayed.
  • Page 21 Settings (bold = factory setting) Display = Display rotation Standing No rotation of the display Flip Position Hanging Display is rotated by 180° Position (e.g. for overhead installation) Display = Display lighting Display always on permanently Time off Display off Deactivates after approximately 20 after 20s seconds of inactivity...
  • Page 22 Colour = Colour calibration RAW - Off R, G, B and W with maximum value 255 Calibrat- RAW - Adjust Press middle encoder = switch between (individual, R+G and B+W (colour) cross-mode Turn middle encoder = set value of R or adjustment of R, G, B, and Press right encoder = one level higher in...
  • Page 23 Dimmer curves linear exponential logarithmic S-curve DMX value DMX value DMX value DMX value SYSTEMINFORMATIONEN (System Info) Starting from the main display, press the rotary-push encoder to enter the main menu. Turn the left encoder (SELECT) to select the System Info menu item (note the selection arrow on the left) and confirm by pressing the left encoder (ENTER).

  • Page 24: Setup And Installation

    SETUP AND INSTALLATION HAZARD: Overhead mounting requires extensive experience, including the calculation of the load limit values of the installation material and regular safety inspection of all installation materials and spotlights. If you do not have these qualifications, do not attempt to perform an installation yourself.

  • Page 25: Assembling / Disassembling The Sash Limiter And Filter Frame / Cleaning The Lenses

    ASSEMBLING / DISASSEMBLING THE SASH LIMITER AND FILTER FRAME / CLEANING THE LENSES Fully disconnect the device from the mains. To install or remove the barn doors and the filter frame please push the spring-loaded locking pin (E) of the bracket so that it folds upwards. Then return the bracket to its original position so that the locking pin re-engages.
  • Page 26 The front lens (G) is in a rubber frame and the glass lens (H) is located behind it. These can be cleaned by folding the bracket upwards (as previously described) and lifting the front lens (with the rubber frame) out of the angle brackets. Clean the front lens and the glass lens located behind it with a moist, lint-free cloth, making sure not to scratch the surface of the lenses.

  • Page 27: Care, Maintenance And Repair

    CARE, MAINTENANCE AND REPAIR In order to ensure the long-term, proper functioning of the device, it must be regularly cleaned and, if necessary, maintained. The maintenance requirement depends on the intensity of use and the environment in which it is used. We generally recommend a visual inspection before each operation.

  • Page 28: Dimensions

    DIMENSIONS...

  • Page 29: Technical Data

    TECHNICAL DATA Product number: CLF2FCIP Product type: LED spotlight Type: Fresnel spotlight with zoom function Colour spectrum: RGBW CRI: > 90 Number of LEDs: 1 LED array (Rx18, Gx18, Bx16, Wx37) LED type: 240W LED PWM frequency: 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz (adjustable) Beam angle: 17°–...
  • Page 30 Relative air humidity: <80%, non-condensing Housing material: Die-cast metal Housing colour: Black Housing cooling: Temperature-controlled fan + heat pipe Minimum distance to 0.5 m illuminated surface Minimum distance to 0.5 m normally flammable materials Dimensions (W x H x D, 304 x 294 x 434 mm (details see drawings) without sash limiter): Weight: 10 kg...

  • Page 31: Explanation Of Ip Protection Class

    EXPLANATION OF IP PROTECTION CLASS 1. An IP rating only reflects protection from solid objects and water. It does not describe general weather resistance, such as protection from UV radiation and temperature, etc. 2. The first identification digit indicates protection from dust, solid objects and contact: IP2X Protected against solid foreign bodies ≥...

  • Page 32: Disposal

    DISPOSAL Packaging: 1. Packaging can be fed into the reusable material cycle using the usual disposal methods. 2. Please separate the packaging in accordance with the disposal laws and recy- cling regulations in your country. Device: 1. This device is subject to the European Directive on Waste Electrical and Electronic Equipment, as amended.

  • Page 33: Manufacturer's Declarations

    MANUFACTURER’S DECLARATIONS MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Our current warranty conditions and limitation of liability can be found at: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Contact your distribution partner for service. Adam Hall GmbH hereby confirm that this product meets the following guidelines (where applicable): Low-Voltage Directive (2014/35/EU)

  • Page 34: Deutsch

    Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfäl- tig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM.

  • Page 35: Sicherheitshinweise

    Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.
  • Page 36 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umge- bungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
  • Page 37 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bau teilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreck reaktionen führen. 3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlos- sen ist.

  • Page 38: Hinweise Für Ortsveränderliche Outdoor-Geräte

    Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts CLF2FCIP sind enthalten: X 1 x Cameo F2 FC IP Scheinwerfer X 1 x Netzkabel X 1 x Flügelbegrenzer X 1 x Filterrahmen...

  • Page 39: Einführung

    TRUE1 kompatible Netzeingangsbuchse. Betriebsspannung 100 – 240V AC / 50 – 60Hz. POWER OUT TRUE1 kompatible Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.
  • Page 40 DMX IN Männliche 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult). DMX OUT Weibliche 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals. DRUCKAUSGLEICHSELEMENT Druckausgleichselement zur Vermeidung von Kondenswasserbildung im Gehäuseinneren. Um die einwandfreie Funktion zu gewährleisten, ist das Element vor Verschmutzung zu schützen. OLED-DISPLAY Anzeige der aktuell aktivierten Betriebsart und der Menüpunkte im Bearbeitungsmenü.

  • Page 41: Bedienung

    HINWEISE • Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Start- vorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war.
  • Page 42 DMX-STARTADRESSE EINSTELLEN (DMX Address) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Enco- der in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menü- punkt DMX Address aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den Encoder (ENTER).
  • Page 43 DMX-MODUS EINSTELLEN (DMX Mode) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück- Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt DMX Mode aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
  • Page 44 STANDALONE BETRIEBSART HSI (Hue – Saturation – Intensity) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-En- coder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart HSI aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
  • Page 45 STANDALONE BETRIEBSART GEL (Farbfilter-Presets) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-En- coder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart GEL aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
  • Page 46 STANDALONE BETRIEBSART USER COLOR EDITIEREN (Edit User Color) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück- Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt Edit User Color aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
  • Page 47 STANDALONE BETRIEBSART PLAY LOOP (8-Schritt-Farbsequenzen 1– 8) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-En- coder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart Play Loop aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
  • Page 48 Geben Sie jetzt der Farbsequenz einen individuellen, bis zu 12-stelligen Namen (Edit Loop Name), indem Sie durch Drehen des linken Encoders einen Buchstaben, den Unterstrich oder eine Zahl für die erste Stelle des Preset-Namens auswählen und durch Drücken auf den linken Encoder bestä- tigen.
  • Page 49 SLAVE-BETRIEB Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-En- coder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders wählen Sie nun den Menüpunkt Slave aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den Encoder (ENTER).
  • Page 50 Settings (Fettdruck = Werkseinstellung) Display = Drehung der Display- Standing keine Drehung der Display-Anzeige Flip Anzeige Position Hanging Drehung der Display-Anzeige um 180° Position (z.B. Kopfübermontage) Display = Display-Beleuchtung Display always permanent an Time off Display off Deaktivierung nach ca. 20 Sekunden after 20s Inaktivität DMX Fail = Betriebszustand bei...
  • Page 51 Color Ca- = Farbkalibrierung RAW - Off R, G, B und W mit Maximalwert 255 libration RAW - Adjust Mittleren Encoder drücken = Umschalten (individual, zwischen R+G und B+W (Color) cross-mode Mittleren Encoder drehen = Wert von R adjustment of bzw.
  • Page 52 Dimmerkurven linear exponentiell logarithmisch S-Kurve DMX-Wert DMX-Wert DMX-Wert DMX-Wert SYSTEMINFORMATIONEN (System Info) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück- Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt System Info aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).

  • Page 53: Aufstellung Und Montage

    MANUELLE SPERR-FUNKTION Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Be- dienung zu schützen (siehe „Settings“ - „Autolock“), kann die Sperrung der Bedienelemente auch manuell erfolgen. Halten Sie für circa 3 Sekunden den mittleren und den rechten Dreh-Drück-En- coder gleichzeitig gedrückt.

  • Page 54: Flügelbegrenzer Und Filterrahmen Montieren / Demontieren / Linsen Reinigen

    FLÜGELBEGRENZER UND FILTERRAHMEN MONTIEREN / DEMONTIEREN / LINSEN REINIGEN Trennen Sie das Gerät allpolig vom Stromnetz. Zum Montieren, bzw. Demontieren des Flügelbe- grenzers und des Filterrahmens drücken Sie bitte auf den gefederten Verriegelungsbolzen (D) der Haltevorrichtung, sodass sie nach oben klappt. Bringen Sie die Haltevorrichtung danach wieder in die Ursprungsposition, sodass der Verriegelungsbolzen wieder einrastet.

  • Page 55: Pflege, Wartung Und Reparatur

    Die in einem Gummirahmen gefasste Frontlinse (G) und die dahinterliegende Glaslinse (H) lassen sich reinigen, indem Sie, wie zuvor beschrieben, die Haltevorrichtung nach oben klappen und dann die Frontlinse mit Gummirahmen nach oben aus den Haltearmen nehmen. Reinigen Sie die Frontlinse und die dahinterliegende Glaslinse mit einem feuchten, fusselfreien Tuch und achten dabei darauf, dass die Oberfläche der Linsen nicht verkratzt wird.
  • Page 56 PFLEGE (vom Anwender durchführbar) WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden. HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung. 1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.

  • Page 57: Abmessungen

    ABMESSUNGEN...

  • Page 58: Technische Daten

    TECHNISCHE DATEN Artikelnummer: CLF2FCIP Produktart: LED-Scheinwerfer Typ: Fresnel Scheinwerfer mit Zoom-Funktion Farbspektrum: RGBW CRI: > 90 LED Anzahl: 1 LED Array (Rx18, Gx18, Bx16, Wx37) LED Typ: 240W LED PWM Frequenz: 600Hz, 1200Hz, 2000Hz, 4000Hz, 6000Hz, 25kHz (einstellbar) Abstrahlwinkel: 17°– 53° (field 30°– 87°) DMX-Eingang: 5-Pol XLR männlich IP65 DMX-Ausgang:...
  • Page 59 Gehäusefarbe: schwarz Gehäusekühlung: Temperaturgesteuerter Lüfter + Heatpipe Mindestabstand zur 0,5 m beleuchteten Fläche Mindestabstand zu normal 0,5 m entflamm baren Materialien Abmessungen (B x H x T, 304 x 294 x 434 mm (Details siehe Zeichnungen) ohne Flügelbegrenzer): Gewicht: 10 kg Weitere Eigenschaften: 200mm Fresnel-Linse.

  • Page 60: Erläuterungen Zur Ip-Schutzart

    ERLÄUTERUNGEN ZUR IP-SCHUTZART 1. Eine IP-Schutzart gibt ausschließlich den Schutz gegen feste Gegenstände, sowie Wasser wie- der. Sie beschreibt keine allgemeine Witterungsbeständigkeit, wie beispielsweise Schutz gegen UV-Strahlung und Temperatureinflüsse etc.. 2. Die erste Kennziffer bezeichnet den Schutz gegen Staub, feste Gegenstände und Berührung: IP2X Geschützt gegen feste Fremdkörper mit Durchmesser ≥...

  • Page 61: Entsorgung

    ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment.

  • Page 62: Herstellererklärungen

    HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Im Servicefall wenden Sie sich an Ihren Vertriebspartner. CE-KONFORMITÄT Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU)

  • Page 63: Français

    Cet appareil a été conçu et produit suivant des exigences de qualité très strictes pour fonctionner pendant de nombreuses années. Veuillez lire attentivement ce manuel d’utilisation pour pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. Vous trouverez de plus amples informations sur Cameo Light sur notre site Web CAMEOLIGHT.COM.

  • Page 64: Consignes De Sécurité

    Ce symbole indique un danger susceptible de provoquer une décharge électrique. Ce symbole indique une zone ou une situation dangereuse. Ce symbole indique des dangers liés à des surfaces chaudes. Ce symbole signale des dangers liés à des sources lumineuses intenses. Ce symbole indique que l’appareil ne contient aucune pièce remplaçable par l’utilisa- teur.
  • Page 65 ATTENTION : 1. Ne pas mettre l’appareil en service s’il a été exposé à d’importantes variations de température (par exemple après le transport). L’humidité et la condensation risquent d’endommager l’appareil. N’allumer l’appareil que lorsqu’il est à tempéra- ture ambiante. 2. S’assurer que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l’appareil.
  • Page 66 PRUDENCE : 1. Il existe un risque de pincement dans des pièces mobiles telles que des étriers de montage ou d’autres pièces mobiles. 2. Pour les appareils équipés de composants entraînés par moteur, il existe un risque de blessure dû aux mouvements de l’appareil. Des mouvements soudains de l’ap- pareil peuvent provoquer des réactions brutales.

  • Page 67: Remarques Concernant Les Appareils D'extérieur Mobiles

    Assurez-vous que la livraison est complète et que le produit est en parfait état ; dans le cas contraire, informez-en votre revendeur aussitôt après l’achat. Le produit CLF2FCIP est livré avec : X 1 x projecteur Cameo F2 FC IP X 1 x câble d’alimentation secteur X 1 x coupe-flux X 1 x cadre de filtre X Manuel d’utilisation...

  • Page 68: Introduction

    Le projecteur est équipé de la technologie standard RDM (Remote Device Management). Ce système de gestion à distance des appareils permet de consulter l’état de fonctionnement des terminaux RDM et de les configurer via un contrôleur compatible RDM. CONNECTEURS, COMMANDES ET INDICATEURS/AFFICHEURS F2 FC IP ENTER SELECT POWER IN (ENTRÉE SECTEUR)
  • Page 69 POWER OUT (RENVOI SECTEUR) Embase de sortie secteur compatible TRUE1 pour l’alimentation d’autres projecteurs CAMEO. Veiller à ce que la consommation totale de tous les appareils connectés ne dépasse pas la valeur en ampères (A) indiquée sur l’appareil. DMX IN (ENTRÉE DMX) Connecteur XLR mâle 5 points pour le raccordement d’un contrôleur DMX (par ex.
  • Page 70 • Dès que le projecteur est correctement raccordé à l’alimentation secteur, un message de bien- venue (« Welcome to Cameo »), la désignation du modèle et la version du logiciel apparaissent successivement à l’écran pendant la phase de démarrage. À l’issue de cette phase, le projec- teur est opérationnel et passe au mode dans lequel il se trouvait lors de son extinction.
  • Page 71 AFFICHAGE PRINCIPAL DE L’ÉCRAN EN MODE DMX En mode DMX, l’écran principal affiche l’adresse de départ DMX actuellement paramétrée, le mode DMX et diverses autres informations (voir l’illustration). = Signal DMX présent = Pas de signal DMX   Mode actuellement activé Mode de ventilation Adresse de départ DMX et mode DMX 4CH Direct...
  • Page 72 RÉGLAGE DU MODE DMX (DMX Mode) À partir de l’écran principal, appuyez sur l’encodeur rotatif / bouton de droite pour accéder au menu principal. Tournez l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu DMX Mode (attention à la flèche de sélection à gauche), puis appuyez sur l’encodeur de gauche pour valider (ENTER).
  • Page 73 MODE STANDALONE HSI (Hue Saturation Intensity) À partir de l’écran principal, appuyez sur l’encodeur rotatif / bouton de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tournez l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement HSI (attention à la flèche de sélection à...
  • Page 74 MODE STANDALONE GEL (Presets de filtre couleur) À partir de l’écran principal, appuyer sur l’encodeur rotatif / bouton de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement GEL (attention à la flèche de sélection à...
  • Page 75 MODIFIER LE MODE STANDALONE USER COLOR (Edit User Color) À partir de l’écran principal, appuyer sur l’encodeur rotatif / bouton de droite pour accéder au menu principal. Tournez l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu Edit User Color (attention à la flèche de sélection à gauche), puis appuyez sur l’encodeur de gauche pour valider (ENTER).
  • Page 76 MODE STANDALONE PLAY LOOP (Séquences de couleurs en 8 pas 1 à 8) À partir de l’écran principal, appuyez sur l’encodeur rotatif / bouton de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tournez l’encodeur de gauche (SELECT) pour sélectionner à...
  • Page 77 Attribuez ensuite un nom composé de 12 caractères maximum à la séquence de couleurs (Edit Loop Name) en tournant l’encodeur de gauche pour sélectionner le premier caractère du nom du preset (une lettre, le tiret du 6 ou un chiffre) et appuyez sur l’encodeur de gauche pour confirmer. Continuez ensuite à...
  • Page 78 MODE SLAVE À partir de l’écran principal, appuyez sur l’encodeur rotatif / bouton de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tournez l’encodeur de gauche pour sélectionner à présent l’option de menu Slave (attention à la flèche de sélection à gauche), puis appuyez sur l’encodeur pour valider (ENTER).
  • Page 79 Display = Durée avant extinc- Display always allumé en permanence Time off tion du rétro-éclai- rage de l’écran Display off Désactivation au bout d’env. 20 secondes after 20s d’inactivité DMX fail = État de fonction- Hold Maintien de la dernière commande nement en cas or blackout, Active la fonction Blackout...
  • Page 80 PWM Fre- = Fréquence de mo- 600 Hz / Réglage de la fréquence du signal de quency dulation de largeur 1200 Hz / modulation de largeur d'impulsion de la d'impulsion de la 2000 Hz / 4000 Hz / 6000 Hz / 25 kHz Colour = Étalonnage des...
  • Page 81 = Réglage du venti- Pilotage automatique du ventilateur lateur Ventilateur désactivé en cas de forte réduction de la luminosité Constant Low Vitesse de ventilation faible et constante en cas de luminosité réduite, si néces- saire Constant Vitesse de ventilation moyenne constante Medium en cas de luminosité...
  • Page 82 System Info Main CPU micrologiciel de l’appareil LED Temp. Affichage de la température de la LED en degrés Celsius et Fahrenheit Op. Hours Durée de fonctionnement totale en heures et en minutes Écran Arrêt de l’écran activé/désactivé DMX-Fail État de fonctionnement en cas d'interruption du signal DMX Dim Curve Courbe de dimmer Dim Response Comportement de dimmer...

  • Page 83: Installation Et Montage

    INSTALLATION ET MONTAGE DANGER : Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d’installation utilisé et le contrôle de sécurité à effectuer régulièrement sur l’ensemble du matériel d’installation et sur le projecteur.

  • Page 84: Montage/Démontage Des Coupe-Flux Et Du Cadre Pour Filtre / Nettoyage Des Lentilles

    MONTAGE/DÉMONTAGE DES COUPE-FLUX ET DU CADRE POUR FILTRE / NETTOYAGE DES LENTILLES Débrancher complètement l’appareil du réseau électrique. Pour monter ou démonter le coupe- flux et le cadre du filtre, veuillez appuyer sur le boulon de verrouillage à ressort (D) du dispositif de retenue, de sorte qu’il bascule vers le haut.

  • Page 85: Entretien, Maintenance Et Réparation

    Pour nettoyer la lentille frontale (G) sertie dans un cadre en caoutchouc et la lentille de verre (H) se trouvant derrière celle-ci, rabattre le dispositif de maintien vers le haut, comme décrit précé- demment, puis extraire des bras de maintien la lentille frontale avec son cadre en caoutchouc en tirant vers le haut.
  • Page 86 ENTRETIEN (réalisable par l’utilisateur) AVERTISSEMENT ! Avant toute opération d’entretien, l’alimentation électrique et, dans la mesure du possible, toutes les connexions de l’appareil doivent être débran- chées. REMARQUE ! Un entretien inapproprié peut entraîner une dégradation de l’appareil, voire sa destruction. 1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veiller à ce qu’aucune humidité...

  • Page 87: Dimensions

    DIMENSIONS...

  • Page 88: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Référence : CLF2FCIP Catégorie de produit : Projecteur à LED Type : Projecteur à lentille de Fresnel avec fonction zoom Spectre de couleurs : RGBW IRC : > 90 Nombre de LED : 1 array de LED (Rx18, Gx18, Bx16, Wx37) Type de LED : 240 W Fréquence de modulation 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz (réglable) de largeur d'impulsion du signal des LED :...
  • Page 89 Température ambiante - 10 °C à 45 °C d'utilisation : Indice de protection : IP 65 Humidité relative : < 80 %, sans condensation Matériau du boîtier : Métal moulé sous pression Coloris du boîtier : Noir Refroidissement du boîtier : Ventilateur thermorégulé + caloduc Distance minimale par rap- 0,5 m port à la surface éclairée Distance minimale par 0,5 m rapport aux matériaux nor-...

  • Page 90: Explications Relatives À L'indice De Protection Ip

    EXPLICATIONS RELATIVES À L’INDICE DE PROTECTION IP 1. L’indice de protection IP est uniquement le reflet de la protection contre les corps solides et l’eau. Il ne décrit pas la résistance générale aux intempéries, comme la protection contre les rayons UV et les effets de la température, etc. 2.

  • Page 91: Mise Au Rebut

    MISE AU REBUT Emballage : 1. Les emballages peuvent être introduits dans le circuit de recyclage par les voies de collecte habituelles. 2. Trier l’emballage conformément à la législation sur l’élimination des déchets et à la réglementation sur les matériaux recyclables en vigueur dans votre pays. Appareil : 1.

  • Page 92: Déclarations Du Fabricant

    DÉCLARATIONS DU FABRICANT GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0. Nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sont disponibles sur Internet à l’adresse suivante : https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf En cas de panne, contactez votre partenaire commercial.

  • Page 93: Español

    Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garan- tizar un correcto funcionamiento durante muchos años. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web CAMEOLIGHT.COM.

  • Page 94: Instrucciones De Seguridad

    Este símbolo indica peligro de descarga eléctrica. Este símbolo identifica las zonas o situaciones peligrosas. Este símbolo indica peligro por superficie a alta temperatura. Este símbolo indica peligro debido a fuente de luz intensa. Este símbolo indica que en el equipo no hay piezas que pueda sustituir el usuario. Este símbolo indica información complementaria sobre el uso del producto.
  • Page 95 ATENCIÓN: 1. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. No encienda el equipo hasta que haya alcanza- do la temperatura ambiente.
  • Page 96 ATENCIÓN: 1. En el caso de los componentes móviles, como los soportes de montaje u otros elementos móviles, existe la posibilidad de que se atasquen. 2. En el caso de los equipos con componentes accionados por motor, existe riesgo de lesiones por el movimiento del equipo.

  • Page 97: Indicaciones Para Equipos Portátiles De Exterior

    El producto CLF2FCIP se suministra con: X 1 × foco Cameo F2 FC IP X 1 × cable de alimentación X 1 × visera X 1 ×...

  • Page 98: Introducción

    Toma de entrada eléctrica compatible con TRUE1. Alimentación eléctrica de 100-240 VAC, 50/60 Hz. POWER OUT Compatible con TRUE1 Conector eléctrico de salida para alimentar otros equipos de CAMEO. Asegúrese de que el consumo total de todos los equipos conectados no supere los amperios especificados del equipo.
  • Page 99 DMX IN XLR macho de 5 pines para conectar un equipo de control DMX (como una mesa DMX). DMX OUT XLR hembra de 5 pines para reenviar la señal de control DMX. DISPOSITIVO COMPENSADOR DE PRESIÓN Dispositivo compensador de presión que evita la formación de condensación en el interior de la carcasa.

  • Page 100: Operación

    “Welcome to Cameo” (Bien- venidos a Cameo), así como la denominación de modelo y la versión del software. Al terminar este proceso, el foco estará operativo y se activará en el modo de funcionamiento seleccionado previamente.
  • Page 101 AJUSTE DE LA DIRECCIÓN INICIAL DMX (DMX Address) En la pantalla principal, pulse el control giratorio derecho para ir al menú principal. Gire el control giratorio izquierdo (SELECT), después seleccione la opción de menú DMX Address (observe la flecha de selección en el lado izquierdo) y confirme la selección pulsando dicho mando (ENTER). Ahora gire el control giratorio izquierdo para establecer la dirección inicial DMX al valor deseado (el valor más alto depende del modo DMX activado).
  • Page 102 MODO AUTÓNOMO CCT (Correlated Color Temperature) En la pantalla principal, pulse el control giratorio izquierdo para acceder al menú y seleccionar el modo operativo (Mode). Gire el control giratorio izquierdo (SELECT) para seleccionar el modo CCT (observe la flecha de selección en el lado izquierdo) y confirme la selección pulsando dicho control (ENTER).
  • Page 103 MODO AUTÓNOMO DIRECT LED (Mezcla de colores RGBW) En la pantalla principal, pulse el control giratorio izquierdo para acceder al menú y seleccionar el modo operativo (Mode). Gire el control giratorio izquierdo (SELECT) para seleccionar el modo Direct LED (observe la flecha de selección en el lado izquierdo) y confirme la selección pulsando dicho control (ENTER).
  • Page 104 MODO AUTÓNOMO USER COLOR (Preajustes de color 1-8) En la pantalla principal, pulse el control giratorio izquierdo para acceder al menú y seleccionar el modo operativo (Mode). Gire el codificador izquierdo (SELECT) para seleccionar el modo User Color (observe la flecha de selección en el lado izquierdo) y confirme la selección pulsando dicho control (ENTER).
  • Page 105 Asigne al preajuste un nombre de hasta 12 dígitos (Edit User Colour Name) girando el control giratorio izquierdo para seleccionar una letra, el guión bajo o un número para el primer dígito del nombre del preajuste y confirme pulsando el control giratorio izquierdo. A continuación, introduz- ca el segundo carácter y así...
  • Page 106 MODO AUTÓNOMO PLAY LOOP (secuencias de color de 8 pasos 1-8) En la pantalla principal, pulse el control giratorio izquierdo para acceder al menú y seleccionar el modo operativo (Mode). Gire el control giratorio izquierdo (SELECT) para seleccionar el modo Play Loop (observe la flecha de selección en el lado izquierdo) y confirme la selección pulsando dicho control (ENTER).
  • Page 107 Asigne a la secuencia de colores un nombre de hasta 12 dígitos (Edit Loop Name) girando el con- trol giratorio izquierdo para seleccionar una letra, el guión bajo o un número para el primer dígito del nombre predefinido y confirme pulsando dicho control. A continuación, introduzca el segundo carácter y así...
  • Page 108 MODO DMX En la pantalla principal, pulse el control giratorio izquierdo para acceder al menú y seleccionar el modo operativo (Mode). Gire el control giratorio izquierdo para seleccionar la opción de menú DMX (observe la flecha de selección en el lado izquierdo) y confirme la selección pulsando dicho control (ENTER).
  • Page 109 Red Shift = Emula la transi- Transición de color desactivada ción de color que Dim To Warm Transición de color activada ocurre al atenuar un foco halógeno. Al atenuar el foco, la temperatura de color cambia de forma gradual y au- tomática a blanco cálido y ámbar (y viceversa).
  • Page 110 = Regulación del Control automático del ventilador ventilador Ventilador apagado con brillo muy reducido Constant Low Velocidad baja y constante del ventilador con brillo reducido, si fuese necesario Constant Velocidad intermedia y constante del Medium ventilador con brillo reducido, si fuese necesario Constant High Velocidad alta y constante del ventilador...
  • Page 111 Frecuencia PWM del LED Calibr. Calibrado de fábrica / sin ajuste / ajuste personalizado Color-Cal. R Ajuste de rojo para todos los modos Color-Cal. G Ajuste de verde para todos los modos Color-Cal. B Ajuste de azul para todos los modos Color-Cal.

  • Page 112: Instalación Y Montaje

    INSTALACIÓN Y MONTAJE PELIGRO: El montaje en altura requiere mucha experiencia, incluido el cálculo de los valores límite de la carga de trabajo, el material de instalación utilizado y las comproba- ciones de seguridad periódicas de todos los materiales de instalación y focos. Si no está cualificado para ello, no intente realizar la instalación por su cuenta y recurra a una empresa profesional.

  • Page 113: Montaje Y Desmontaje De La Visera Y El Portafiltros. Limpieza De La Lente

    MONTAJE Y DESMONTAJE DE LA VISERA Y EL PORTAFILTROS. LIMPIEZA DE LA LENTE Desenchufe el equipo de la red eléctrica. Para montar o desmontar la visera y el portafiltros, presione el pin de bloqueo con resorte (E) del mecanismo de sujeción para que se levante hacia arriba.

  • Page 114: Cuidado, Mantenimiento Y Reparación

    Para limpiar la lente frontal (G) montada en un marco de goma y la lente de cristal situada detrás (H), levante el dispositivo de sujeción hacia arriba, como se ha descrito antes, y extraiga la lente frontal con su marco de goma de los brazos de soporte. Limpie la lente frontal y la lente trasera de cristal con un paño húmedo que no suelte pelusa, teniendo cuidado de no rayar la superficie de las lentes.
  • Page 115 LIMPIEZA (llevada a cabo por el usuario) ¡ADVERTENCIA! Antes de realizar cualquier trabajo de mantenimiento, debe desen- chufarse la fuente de alimentación y, si es posible, quitar todas las conexiones del equipo. ¡NOTA! Un cuidado inadecuado puede deteriorar el equipo e incluso destruirlo. 1.

  • Page 116: Dimensiones

    DIMENSIONES...

  • Page 117: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS Referencia: CLF2FCIP Tipo de producto: Foco LED Tipo: Foco Fresnel con zoom Colores: RGBW Índice CRI: > 90 Número de LED: 1 matriz de LED (18 × R, 18 × G, 16 × B, 37 × W) Tipo de LED: 240 W Frecuencia PWM de los LED: 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz (ajustable) Ángulo de dispersión: 17°-53°...
  • Page 118 Humedad relativa: < 80%, sin condensación Material de la carcasa: Metálica de fundición Color de la carcasa: Negro Refrigeración: Ventilador controlado por temperatura + disipador Distancia mínima a la 0,5 m superficie iluminada Distancia mínima a materi- 0,5 m ales normalmente inflam- ables: Dimensiones (An.

  • Page 119: Explicación Sobre La Clase De Protección Ip

    EXPLICACIÓN SOBRE LA CLASE DE PROTECCIÓN IP 1. La clase de protección IP representa exclusivamente la protección contra objetos sólidos, así como contra el agua. No representa una resistencia general a la intemperie, como la protección contra la radiación UV y los efectos de la temperatura, etc. 2.

  • Page 120: Eliminación

    ELIMINACIÓN Embalaje: 1. El embalaje puede reciclarse a través de los métodos habituales de eliminación de residuos. 2. Por favor, separe el embalaje de acuerdo con las normas de eliminación de resid- uos y las normas de reciclaje de su país. Aparato: 1.

  • Page 121: Declaración Del Fabricante

    DECLARACIÓN DEL FABRICANTE GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach (Alemania) / Correo electrónico: info@adamhall.com / +49 (0)6081 / 9419-0. Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Para reparaciones, póngase en contacto con su distribuidor. CONFORMIDAD CE Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):...

  • Page 122: Polski

    Należy uważnie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej rozpocząć prawidłową eksploatację nowego urządzenia marki Cameo Light. Więcej informacji o marce Cameo Light można znaleźć w naszej witrynie CAMEOLI- GHT.COM. INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI •...

  • Page 123: Zasady Bezpieczeństwa

    4. UWAGA Słowo UWAGA, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub stany, które mogą prowadzić do szkód materialnych i/lub środowiskowych. Ten symbol oznacza zagrożenia, które mogą być przyczyną porażenia prądem elek- trycznym. Ten symbol oznacza niebezpieczne miejsca lub sytuacje. Ten symbol oznacza niebezpieczeństwa związane z gorącymi powierzchniami.
  • Page 124 UWAGA: 1. Nie uruchamiać urządzenia, jeśli było ono narażone na duże wahania temperatu- ry (np. po transporcie). Wilgoć i kondensat mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę otoczenia. 2. Sprawdzić, czy napięcie i częstotliwość sieci elektrycznej są zgodne z parametrami podanymi na urządzeniu.
  • Page 125 OSTROŻNIE: 1. W przypadku ruchomych elementów, takich jak uchwyty montażowe lub inne ruchome części konstrukcyjne istnieje możliwość zakleszczenia. 2. W przypadku urządzeń z elementami napędzanymi silnikiem istnieje niebezpie- czeństwo obrażeń w wyniku ruchów urządzenia. Nagłe ruchy urządzenia mogą wystraszyć użytkownika. 3.

  • Page 126: Uwagi Dotyczące Przenośnego Sprzętu Do Zastosowań Zewnętrznych

    Należy sprawdzić, czy przesyłka jest kompletna i nienaruszona, a w przypadku niekompletności lub uszkodzeń natychmiast powiadomić sprzedawcę. W zestawie z produktem CLF2FCIP znajdują się: X 1 x reflektor Cameo F2 FC IP X 1 kabel sieciowy X 1 x skrzydła ograniczające X 1 x rama filtra X Instrukcja obsługi...

  • Page 127: Wprowadzenie

    Gniazdo wejściowe kompatybilne z TRUE1. Napięcie robocze: 100–240 V AC / 50–60 Hz. POWER OUT Kompatybilne z TRUE1 sieciowe gniazdo wyjściowe do zasilania sieciowego innych reflektorów CAMEO Całkowity pobór prądu wszystkich podłączonych urządzeń nie może przekroczyć wartości w amperach (A) podanej na urządzeniu.
  • Page 128 DMX IN 5-pinowe złącze męskie XLR do podłączenia kontrolera DMX (np. konsoli DMX). DMX OUT 5-pinowe złącze żeńskie XLR do przekazywania sygnału sterującego DMX. ELEMENT WYRÓWNUJĄCY CIŚNIENIE Element wyrównujący ciśnienie zapobiega skraplaniu się wody wewnątrz obudowy. W celu za- pewnienia prawidłowego działania element należy chronić przed zabrudzeniem. WYŚWIETLACZ OLED Wyświetlanie aktualnie aktywowanego trybu pracy i punktów menu edycji.

  • Page 129: Obsługa

    OBSŁUGA WSKAZÓWKI • Po prawidłowym podłączeniu reflektora do sieci zasilania podczas procesu uruchamiania jest wyświetlana następująca sekwencja komunikatów: „Welcome to Cameo”, nazwa modelu oraz wersja oprogramowania. Następnie reflektor jest gotowy do pracy i przełącza się na ostatnio wybrany tryb. • • Jeśli aktywowano jeden z trybów DMX lub tryb slave, a na wejściu DMX nie ma sygnału, znaki na wyświetlaczu zaczynają...
  • Page 130 USTAW ADRES STARTOWY DMX (DMX Address) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie prawy enkoder obrotowo-przyciskowy, nastąpi przejście do menu głównego. Poprzez obrócenie lewego enkodera (SELECT) wybrać punkt menu „DMX Address” (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć...
  • Page 131 TRYB STANDALONE CCT (Correlated Colour Temperature) Jeśli podczas wyświetlania ekranu głównego zostanie naciśnięty lewy enkoder obrotowo-przy- ciskowy, nastąpi przejście do menu wyboru trybu pracy (Mode). Poprzez obrócenie lewego enkodera (SELECT) wybrać tryb pracy CCT (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć...
  • Page 132 TRYB PRACY STANDALONE LED (mieszanie kolorów RGBW) Jeśli podczas wyświetlania ekranu głównego zostanie naciśnięty lewy enkoder obrotowo-przyci- skowy, nastąpi przejście do menu wyboru trybu pracy (Mode). Poprzez obrócenie lewego enkode- ra (SELECT) wybrać tryb pracy Direct LED (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć...
  • Page 133 TRYB PRACY STANDALONE USER COLOR (indywidualne ustawienia wstępne kolorów 1–8) Jeśli podczas wyświetlania ekranu głównego zostanie naciśnięty lewy enkoder obrotowo-przyci- skowy, nastąpi przejście do menu wyboru trybu pracy (Mode). Poprzez obrócenie lewego enko- dera (SELECT) wybrać tryb pracy User Color (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć...
  • Page 134 Aby nadać teraz ustawieniu wstępnemu indywidualną nazwę (Edit User Color Name), wybrać literę, podkreślnik lub cyfrę dla pierwszego znaku nazwy ustawienia wstępnego, obracając lewy enkoder i potwierdzić, naciskając ten enkoder. Nazwa może mieć maksymalnie 12 znaków. Następnie dokonać wyboru dla drugiego miejsca itd. Kiedy nazwa ustawienia wstępnego jest kompletna, nacisnąć...
  • Page 135 TRYB PRACY STANDALONE PLAY LOOP (8-krokowa sekwencja kolorów 1–8) Jeśli podczas wyświetlania ekranu głównego zostanie naciśnięty lewy enkoder obrotowo-przyci- skowy, nastąpi przejście do menu wyboru trybu pracy (Mode). Poprzez obrócenie lewego enko- dera (SELECT) wybrać tryb pracy Play Loop (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć...
  • Page 136 Aby nadać teraz sekwencji kolorów indywidualną nazwę (Edit Loop Name), wybrać literę, pod- kreślnik lub cyfrę dla pierwszego znaku nazwy ustawienia wstępnego, obracając lewy enkoder i potwierdzić, naciskając ten enkoder. Nazwa może mieć maksymalnie 12 znaków. Następnie dokonać wyboru dla drugiego miejsca itd. Kiedy nazwa ustawienia wstępnego jest kompletna, nacisnąć...
  • Page 137 TRYB SLAVE Jeśli podczas wyświetlania ekranu głównego zostanie naciśnięty lewy enkoder obrotowo-przyci- skowy, nastąpi przejście do menu wyboru trybu pracy (Mode). Poprzez obrócenie lewego enkode- ra umożliwia wybrać punkt menu Slave (zwrócić uwagę na strzałkę wyboru z lewej strony). Aby potwierdzić, nacisnąć ten enkoder (ENTER). Tryb pracy slave jest teraz aktywowany, a wyświetlacz z powrotem automatycznie prezentuje ekran główny.
  • Page 138 Display = Podświetlenie wy- Display always Stale włączony Time off świetlacza Display off Wyłączenie po ok. 20 sekundach bez- after 20s czynności DMX fail = Stan roboczy w przy- Hold Zachowuje ostatnie polecenie padku przerwania or blackout, Aktywuje wygaszenie reflektora sygnału DMX User Colour 8 Aktywuje User Color 8...
  • Page 139 Colour = Kalibracja kolorów RAW - Off R, G, B i W z wartością maksymalną 255 Calibrat- RAW - Adjust Naciśnięcie środkowego enkodera = (individual, przełączenie pomiędzy R+G i B+W cross-mode (Color) adjustment of obrócenie środkowego enkodera = usta- R, G, B, and wienie wartości R lub B W with values Naciśnięcie prawego enkodera = poziom...
  • Page 140 Krzywe ściemniania liniowa wykładnicza logarytmiczna Krzywa S Wartość DMX Wartość DMX Wartość DMX Wartość DMX INFORMACJE O SYSTEMIE (System Info) Jeśli wyświetlany jest ekran główny i naciśnięty zostanie prawy enkoder obrotowo-przyciskowy, nastąpi przejście do menu głównego. Poprzez obrócenie lewego enkodera (SELECT) wybrać punkt menu System Info (zwrócić...

  • Page 141: Ustawianie I Montaż

    FUNKCJA RĘCZNEGO BLOKOWANIA Oprócz automatycznego zabezpieczenia reflektora przed omyłkowym wprowadzeniem zmian lub nieuprawnionym dostępem (patrz „Settings” – „Autolock”) możliwe jest także ręczne zablokowa- nie elementów obsługi. Jednocześnie nacisnąć środkowy i prawy enkoder obrotowo-przyciskowy i przytrzymać przez około 3 sekundy. Teraz przy próbie zmiany ustawień na wyświetlaczu pojawi się...

  • Page 142: Montaż / Demontaż Skrzydeł Ograniczających I Ramy Filtra / Czyszczenie Soczewek

    MONTAŻ / DEMONTAŻ SKRZYDEŁ OGRANICZAJĄCYCH I RAMY FILTRA / CZYSZCZENIE SOCZEWEK Odłączyć wszystkie bieguny urządzenia od sieci elektrycznej. W celu zamontowania lub zdemon- towania skrzydeł ograniczających i ramki filtra należy wcisnąć sprężynowy trzpień blokujący (E) uchwytu przytrzymującego, tak aby złożył się do góry. Następnie przestawić uchwyt przytrzymu- jący z powrotem do pierwotnego położenia, tak aby trzpień...

  • Page 143: Czyszczenie, Konserwacja I Naprawy

    Ujętą w gumową ramę przednią soczewkę (G) i znajdującą się za nią soczewkę szklaną (H) można wyczyścić, odchylając uchwyt przytrzymujący do góry w sposób opisany wcześniej, a następnie wyjmując do góry soczewkę przednią z gumową ramą z ramion przytrzymujących. Przednią so- czewkę i szklaną soczewkę znajdującą się za nią wyczyścić wilgotną, niestrzępiącą się ścierecz- ką, upewniając się, że powierzchnia soczewek nie jest porysowana.
  • Page 144 CZYSZCZENIE (wykonywane przez użytkownika) UWAGA! Przed rozpoczęciem wszelkich prac związanych z czyszczeniem należy odłączyć zasilanie i w miarę możliwości wszystkie połączenia. WSKAZÓWKA! Niewłaściwe czyszczenie może doprowadzić do uszkodzenia urządze- nia, a nawet jego zniszczenia. 1. Powierzchnie obudowy należy czyścić czystą wilgotną ściereczką. Należy przy tym uważać, aby do urządzenia nie dostała się...

  • Page 145: Wymiary

    WYMIARY...

  • Page 146: Dane Techniczne

    DANE TECHNICZNE Numer artykułu: CLF2FCIP Rodzaj produktu: Reflektor LED Typ: Reflektor z soczewką Fresnela i funkcją zoom Spektrum kolorów: RGBW CRI: > 90 Liczba diod LED: 1 LED Array (Rx18, Gx18, Bx16, Wx37) Typ diod LED: 240 W Częstotliwość PWM diody 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz (regulowa- LED: Kąt propagacji wiązki...
  • Page 147 Temperatura otoczenia (w od -10°C do 45°C czasie pracy): Stopień ochrony: IP65 Wilgotność względna < 80%, bez kondensacji powietrza: Materiał obudowy: Odlew ciśnieniowy z metalu Kolor obudowy: czarny Chłodzenie: Wentylator sterowany temperaturą + rurka cieplna MINIMALNA ODLEGŁOŚĆ 0,5 m OD POWIERZCHNI OŚWIE- TLANEJ MINIMALNA ODLEGŁOŚĆ...

  • Page 148: Objaśnienia Dotyczące Stopnia Ochrony Ip

    OBJAŚNIENIA DOTYCZĄCE STOPNIA OCHRONY IP 1. Stopień ochrony IP zapewnia ochronę wyłącznie przed ciałami stałymi i wodą. Nie określa ogólnej odporności na działanie czynników atmosferycznych, takich jak ochrona przed promienio- waniem UV i wpływami temperatury itp. Pierwsza cyfra oznacza ochronę przed pyłem, ciałami stałymi i bezpośrednim kontaktem: IP2X Ochrona przed stałymi ciałami obcymi o średnicy ≥...

  • Page 149: Utylizacja

    UTYLIZACJA Opakowanie: 1. Opakowania można oddać do recyklingu, wykorzystując zwykłe drogi utylizacji. 2. Opakowanie należy segregować zgodnie z obowiązującymi w danym kraju prze- pisami dotyczącymi utylizacji. Urządzenie: 1. To urządzenie podlega obowiązującej dyrektywie europejskiej w sprawie zużytego sprzętu elektrycznego i elektronicznego. Dyrektywa WEEE (w sprawie zużytego sprzętu elektrycznego i elektronicznego).

  • Page 150: Oświadczenia Producenta

    OŚWIADCZENIA PRODUCENTA GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0. Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf W sprawie serwisu należy skontaktować się z dystrybutorem. ZGODNOŚĆ...

  • Page 151: Italiano

    Questo dispositivo è stato sviluppato e prodotto secondo elevati standard qualitativi per garan- tirne il regolare funzionamento per molti anni. Leggere attentamente questo manuale d’uso per utilizzare al meglio il nuovo prodotto di Cameo Light. Per maggiori informazioni su Cameo Light, consultare il nostro sito web CAMEOLIGHT.COM.

  • Page 152: Indicazioni Sulla Sicurezza

    Questo simbolo indica pericoli causabili da scosse elettriche. Questo simbolo indica punti di pericolo o situazioni pericolose. Questo simbolo indica pericoli dovuti a superfici calde. Questo simbolo indica pericoli dovuti a fonti di luce intense. Questo simbolo indica un dispositivo che non contiene parti sostituibili dall'utente. Questo simbolo indica informazioni complementari sull'utilizzo del prodotto.
  • Page 153 ATTENZIONE: 1. Non mettere in funzione il dispositivo se sottoposto a forti sbalzi di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositi- vo. Accendere il dispositivo solo quando ha raggiunto la temperatura ambiente. 2. Verificare che la tensione e la frequenza della rete elettrica corrispondano ai valori indicati sul dispositivo.
  • Page 154 PRUDENZA: 1. In caso di componenti mobili, come le staffe di montaggio, sussiste il rischio di schiacciamento. 2. Nei dispositivi con componenti azionati a motore sussiste il pericolo di lesioni a causa del movimento del dispositivo. Movimenti improvvisi del dispositivo possono causare reazioni impreviste.

  • Page 155: Avvertenze Per Dispositivi Portatili Per Esterni

    Si prega di verificare la completezza e l’integrità della fornitura e di informare immediatamente il proprio partner commerciale dopo l’acquisto qualora la consegna non sia completa o danneggiata. Il prodotto CLF2FCIP comprende: X 1 x Proiettore Cameo F2 FC IP X 1 cavo di alimentazione X 1 x limitatore d’anta X 1 x telaio del filtro X Manuale d’uso...

  • Page 156: Introduzione

    Presa di ingresso compatibile con TRUE1. Tensione di esercizio 100 – 240 V AC / 50 - 60 Hz. USCITA DI ALIMENTAZIONE TRUE1 kompatible Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Assicurarsi che il totale della potenza assorbita di tutti i dispositivi collegati all’apparecchio non...
  • Page 157 DMX IN Connettore XLR maschio a 5 poli per il collegamento di un dispositivo di controllo DMX (ad es. mixer DMX). USCITA DMX Connettore XLR femmina a 5 poli per il reindirizzamento del segnale di controllo del DMX. ELEMENTO PER LA COMPENSAZIONE DELLA PRESSIONE Elemento per la compensazione della pressione per la prevenzione della formazione di condensa all’interno dell’alloggiamento.

  • Page 158: Utilizzo

    • Non appena il faro è correttamente allacciato alla rete elettrica, durante la procedura di avvio sul display appaiono in successione il messaggio “Welcome to Cameo”, l’indicazione del modello e la versione del software. Dopo questo processo il proiettore sarà pronto per l’uso e si avvierà...
  • Page 159 SCHERMATA PRINCIPALE DELLA MODALITÀ DI FUNZIONAMENTO DMX SUL DISPLAY La visualizzazione principale nella modalità di funzionamento DMX indica l’indirizzo di avvio DMX corrente, la modalità DMX e altre informazioni (vedi figura). = Segnale DMX presente = Segnale DMX assente  ...
  • Page 160 IMPOSTAZIONE DELLA MODALITÀ DMX (DMX Mode) Premere il codificatore girevole a pulsante a destra per accedere al menu principale dalla scher- mata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la voce di menu DMX Mode (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
  • Page 161 MODALITÀ DI FUNZIONAMENTO STAND-ALONE HSI (Hue Saturation Intensity) Partendo dalla schermata principale, premere il codificatore rotativo/a pressione sinistro nel menu per selezionare la modalità di funzionamento (Mode). Ruotare il codificatore sinistro (SELECT) per selezionare la modalità di funzionamento HSI (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
  • Page 162 MODALITÀ DI FUNZIONAMENTO STAND-ALONE GEL (preimpostazioni filtro cromatico) Partendo dalla schermata principale, premere il codificatore rotativo/a pressione sinistro nel menu per selezionare la modalità di funzionamento (Mode). Ruotare il codificatore sinistro (SELECT) per selezionare la modalità di funzionamento GEL (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
  • Page 163 MODALITÀ DI FUNZIONAMENTO STAND-ALONE MODIFICA USER COLOR (Edit User Color) Premere il codificatore girevole a pulsante a destra per accedere al menu principale dalla scher- mata principale. Ruotare il codificatore sinistro (SELECT) per selezionare la voce di menu Edit User Color (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
  • Page 164 MODALITÀ DI FUNZIONAMENTO STAND-ALONE PLAY LOOP (sequenze cromatiche in 8 passi 1 - 8) Partendo dalla schermata principale, premere il codificatore rotativo/a pressione sinistro nel menu per selezionare la modalità di funzionamento (Mode). Ruotare il codificatore sinistro (SELECT) per selezionare la modalità di funzionamento Play Loop (osservare la freccia di selezione a sinistra) e confermare premendo il codificatore sinistro (ENTER).
  • Page 165 Infine attribuire un nome (max. 12 caratteri) alla sequenza cromatica (Edit User Loop Name) ruotando il codificatore sinistro per selezionare una lettera, il trattino basso o un numero per il primo posto del nome della preimpostazione, quindi premere il codificatore sinistro per confer- mare.
  • Page 166 MODALITÀ DMX Partendo dalla schermata principale, premere il codificatore rotativo/a pressione sinistro nel menu per selezionare la modalità di funzionamento (Mode). Ruotare il codificatore per selezionare la voce di menu DMX (osservare la freccia di selezione a sinistra) e confermare premendo il codifi- catore (ENTER).
  • Page 167 Dimmer = Comportamento Il proiettore reagisce in maniera repenti- response dimmer na alle modifiche del valore DMX Halogen Il proiettore si comporta in maniera analoga a un proiettore alogeno con variazioni di luminosità graduali Red Shift = Imita la variazione Variazione dei colori disattivata dei colori quando si Dim To Warm...
  • Page 168 Autolock = Blocco automatico Blocco automatico degli elementi di degli elementi di comando dopo circa 30 secondi di inatti- comando vità. Display dopo il tentativo di funziona- mento: "Locked!" Sblocco: premere contemporaneamente l'encoder centrale e quello destro per circa 3 secondi Blocco automatico degli elementi di comando disattivato = Impostazione della...
  • Page 169 Informazioni sul sistema CPU princi- Firmware del dispositivo pale LED Temp. Visualizzazione della temperatura LED in gradi Celsius e Fahrenheit Op. Ore Tempo di servizio totale in ore e minuti Disattiva- Spegnimento display attivato/disattivato zione DMX-Fallito Stato di funzionamento in caso di interruzione del segnale DMX Curva Dim Curva del dimmer Risposta...

  • Page 170: Installazione E Montaggio

    INSTALLAZIONE E MONTAGGIO PERICOLO: il montaggio sopratesta richiede una vasta esperienza, incluso il calcolo dei valori limite del carico di lavoro, il materiale di installazione utilizzato e la verifica periodi- ca della sicurezza di tutti i materiali di installazione e dei proiettori. Se non si dispone di queste qualifiche, non tentare di effettuare da soli l’installazione, ma ricorrere all’ausilio di aziende professionali.

  • Page 171: Montaggio / Smontaggio Del Limitatore Di Battenti Edel Telaio Del Filtro / Pulizia Delle Lenti

    MONTAGGIO / SMONTAGGIO DEL LIMITATORE DI BATTENTI E DEL TELAIO DEL FILTRO / PULIZIA DELLE LENTI Staccare tutti i poli del dispositivo dalla rete elettrica. Per montare e smontare il deflettore ad alet- te o il telaio portafiltro, premere il perno di bloccaggio a molla (E) del dispositivo di blocco in modo che si ripieghi verso l’alto.

  • Page 172: Pulizia, Manutenzione E Riparazione

    La lente anteriore (G) montata in un telaio di gomma e la lente di vetro retrostante (H) possono es- sere pulite, come descritto in precedenza, sollevando il dispositivo di blocco ed estraendo la lente di Fresnel con il suo telaio di gomma dai bracci di supporto. Pulire la lente anteriore e la lente in vetro retrostante con un panno umido e privo di pelucchi, prestando attenzione a non graffiare la superficie delle lenti.
  • Page 173 PULIZIA (eseguibile dall'utente) AVVERTENZA! Prima di qualsiasi intervento di pulizia scollegare l'alimentazione elettrica e, se possibile, tutti i collegamenti del dispositivo. NOTA! Una pulizia inadeguata può danneggiare il dispositivo, causando anche danni potenzialmente irreparabili. 1. Le superfici dell'alloggiamento devono essere pulite con un panno umido e pulito. Assicurarsi che l'umidità...

  • Page 174: Ingombro

    INGOMBRO...

  • Page 175: Dati Tecnici

    DATI TECNICI Codice articolo: CLF2FCIP Tipologia prodotto: Proiettore LED Tipo: Proiettore Fresnel con funzione zoom Spettro cromatico: RGBW CRI: > 90 Numero di LED: 1 array LED (Rx18, Gx18, Bx16, Wx37) Tipo di LED: 240 W Frequenza LED PWM: 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz (regolabile) Angolo di emissione 17°- 53°...
  • Page 176 Umidità relativa dell’aria: < 80%, senza condensa Materiale alloggiamento: Metallo pressofuso Colore alloggiamento: Nero Raffreddamento alloggia- Ventola con regolazione di temperatura + Heatpipe mento: Distanza minima dalla 0,5 m superficie illuminata Distanza minima dai mate- 0,5 m riali normalmente infiam- mabili Dimensioni (L x A x P, senza 304 x 294 x 434 mm (dettagli vedi disegni)

  • Page 177: Spiegazioni Sulla Protezione Ip

    SPIEGAZIONI SULLA PROTEZIONE IP 1. Un grado di protezione IP riflette esclusivamente la protezione da oggetti solidi e acqua. Non descrive alcuna resistenza agli agenti atmosferici generale, come ad esempio la protezione dai raggi UV, gli influssi termici ecc. 2. Il primo codice indica la protezione da polvere, oggetti solidi e contatto: IP2X Protetto contro la penetrazione di corpi solidi di diametro ≥...

  • Page 178: Smaltimento

    SMALTIMENTO Imballaggio: 1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento. 2. Separare l'imballaggio in conformità con le leggi sullo smaltimento e i regolamen- ti sui materiali riciclabili del proprio Paese. Dispositivo: 1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche.

  • Page 179: Dichiarazioni Del Produttore

    DICHIARAZIONI DEL PRODUTTORE GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0. Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Per assistenza, rivolgersi al proprio distributore di fiducia.

  • Page 180: Dmx Control / Dmx Steuerung / Pilotage Dmx / Control Dmx / Sterowanie Dmx / Controllo Dmx

    DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX 2CH DIM 1CH DIM 16 Bit Function Values User Color 1 User Color 1 Dimmer 000 - 255 0% to 100% Dimmer fine 000 - 255 0% to 100% 4Ch CCT 2CH CCT Function...
  • Page 181 White 000 - 255 0% to 100% 6CH HSI- 7CH RGB- Function Values Dimmer 000 - 255 0% to 100% Dimmer fine 000 - 255 0% to 100% 000 - 255 0% to 100% Green 000 - 255 0% to 100% Blue 000 - 255 0% to 100% 000 - 255 0°...
  • Page 182 Green fine 000 - 255 0% to 100% Blue 000 - 255 0% to 100% Blue fine 000 - 255 0% to 100% White 000 - 255 0% to 100% White fine 000 - 255 0% to 100% 16CH 10CH Direct- Function Values...
  • Page 183 000 - 005 Off 006 - 006 Warm white 007 - 046 Warm white -> 2700K 047 - 047 Bulb white (2700K) 048 - 087 2700K -> 3200K Color 088 - 088 Halogen white (3200K) Temperature 089 - 128 3200K -> 4000K (affects 129 - 129 Neutral white (4000K) RGBW and...
  • Page 184 066 - 069 746 Brown 070 - 073 105 Orange 074 - 077 20 Medium Amber 078 - 081 768 Egg Yolk Yellow 082 - 085 15 Deep Straw 086 - 089 767 Oklahoma Yellow 090 - 093 101 Yellow 094 - 097 100 Spring Yellow 098 - 101 88 Lime Green 102 - 105 121 LEE Green...
  • Page 185 202 - 207 User Color_1 208 - 213 User Color_2 214 - 219 User Color_3 Color Presets 220 - 225 User Color_4 (overrides RGBW, HSI, 226 - 231 User Color_5 Color 232 - 237 User Color_6 Temperature) 238 - 243 User Color_7 Color Presets 244 - 249 User Color_8 250 - 255 no function...
  • Page 186 126 - 127 LED Frequency 4000Hz (hold 3s) 129 LED Frequency 6000Hz (hold 3s) 131 LED Frequency 25kHz (hold 3s) 132 - 133 RAW (hold 3s) 134 - 135 Calibrated (hold 3s) 136 - 137 User Calibrated (hold 3s) 138 - 139 Smart Calibration (hold 3s) 140 - 141 Display on (hold 3s) 142 - 143 Display off (hold 3s) Device 144 - 163 No function...
  • Page 187 EN: (1*) After the adjustments have been made, set the value to 000 to avoid disturbance by endless function call. DE: (1*) Nachdem die Einstellungen vorgenommen wurden, stellen Sie den Wert auf 000 ein, um Störungen durch endlosen Funktionsaufruf zu vermeiden. FR: (1*) Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturba- tions par appel de fonction sans fin.
  • Page 188 CAMEOLIGHT.COM Adam Hall GmbH Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | United Kingdom REV: 01...

This manual is also suitable for:

Clf2fcip

Table of Contents
