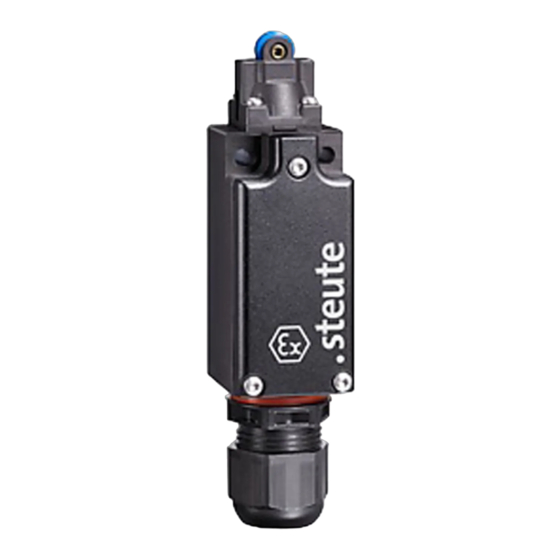

steute Ex ES 97 60 Series Mounting And Wiring Instructions

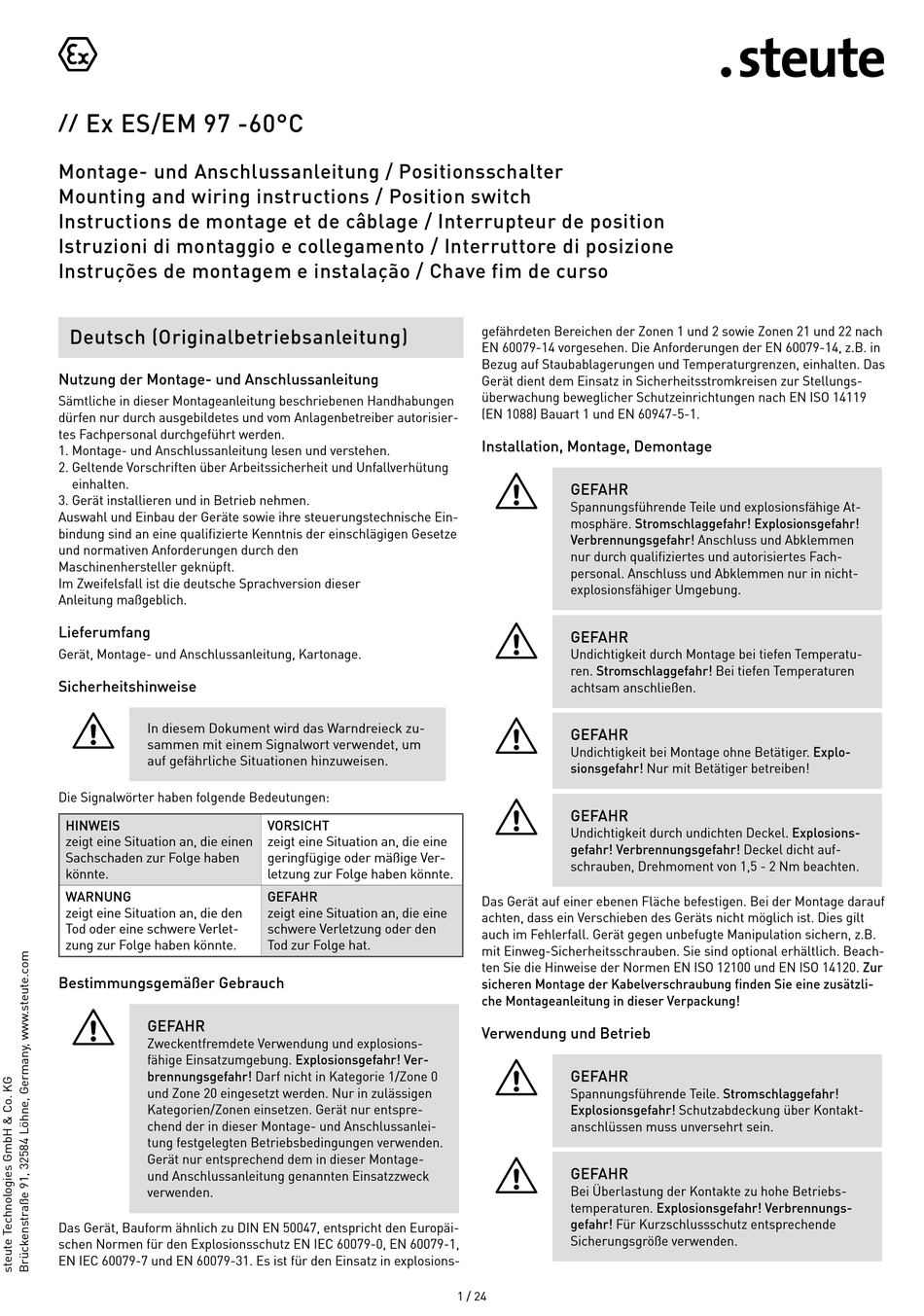

Ex ES/EM 97 -60°C
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
Das Gerät, Bauform ähnlich zu DIN EN 50047, entspricht den Europäi-
schen Normen für den Explosionsschutz EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7 und EN 60079-31. Es ist für den Einsatz in explosions-
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
gefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22 nach
EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-14, z.B. in
Bezug auf Staubablagerungen und Temperaturgrenzen, einhalten. Das
Gerät dient dem Einsatz in Sicherheitsstromkreisen zur Stellungs-
überwachung beweglicher Schutzeinrichtungen nach EN ISO 14119
(EN 1088) Bauart 1 und EN 60947-5-1.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Verbrennungsgefahr! Anschluss und Abklemmen
nur durch qualifiziertes und autorisiertes Fach-
personal. Anschluss und Abklemmen nur in nicht-
explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch Montage bei tiefen Temperatu-
ren. Stromschlaggefahr! Bei tiefen Temperaturen
achtsam anschließen.
=
GEFAHR
Undichtigkeit bei Montage ohne Betätiger. Explo-
sionsgefahr! Nur mit Betätiger betreiben!
=
GEFAHR
Undichtigkeit durch undichten Deckel. Explosions-
gefahr! Verbrennungsgefahr! Deckel dicht auf-
schrauben, Drehmoment von 1,5 - 2 Nm beachten.
Das Gerät auf einer ebenen Fläche befestigen. Bei der Montage darauf
achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Gerät gegen unbefugte Manipulation sichern, z.B.
mit Einweg-Sicherheitsschrauben. Sie sind optional erhältlich. Beach-
ten Sie die Hinweise der Normen EN ISO 12100 und EN ISO 14120. Zur
sicheren Montage der Kabelverschraubung finden Sie eine zusätzli-
che Montageanleitung in dieser Verpackung!
Verwendung und Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Explosionsgefahr! Schutzabdeckung über Kontakt-
anschlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Für Kurzschlussschutz entsprechende
Sicherungsgröße verwenden.
1 / 24
