HIEKKAPUHALLUSKAAPPI
BLÄSTERSKÅP
SANDBLAST CABINET
Tel. +358 (0)20 1323 232 • Fax +358 (0)20 1323 388 • tuotepalaute@ikh.fi • www.ikh.fi
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Käyttöohje
Alkuperäisten ohjeiden käännös
Bruksanvisning
Översättning av bruksanvisning i original
Instruction manual
Original instructions
MEG116
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Meganex MEG116
Summary of Contents for Meganex MEG116

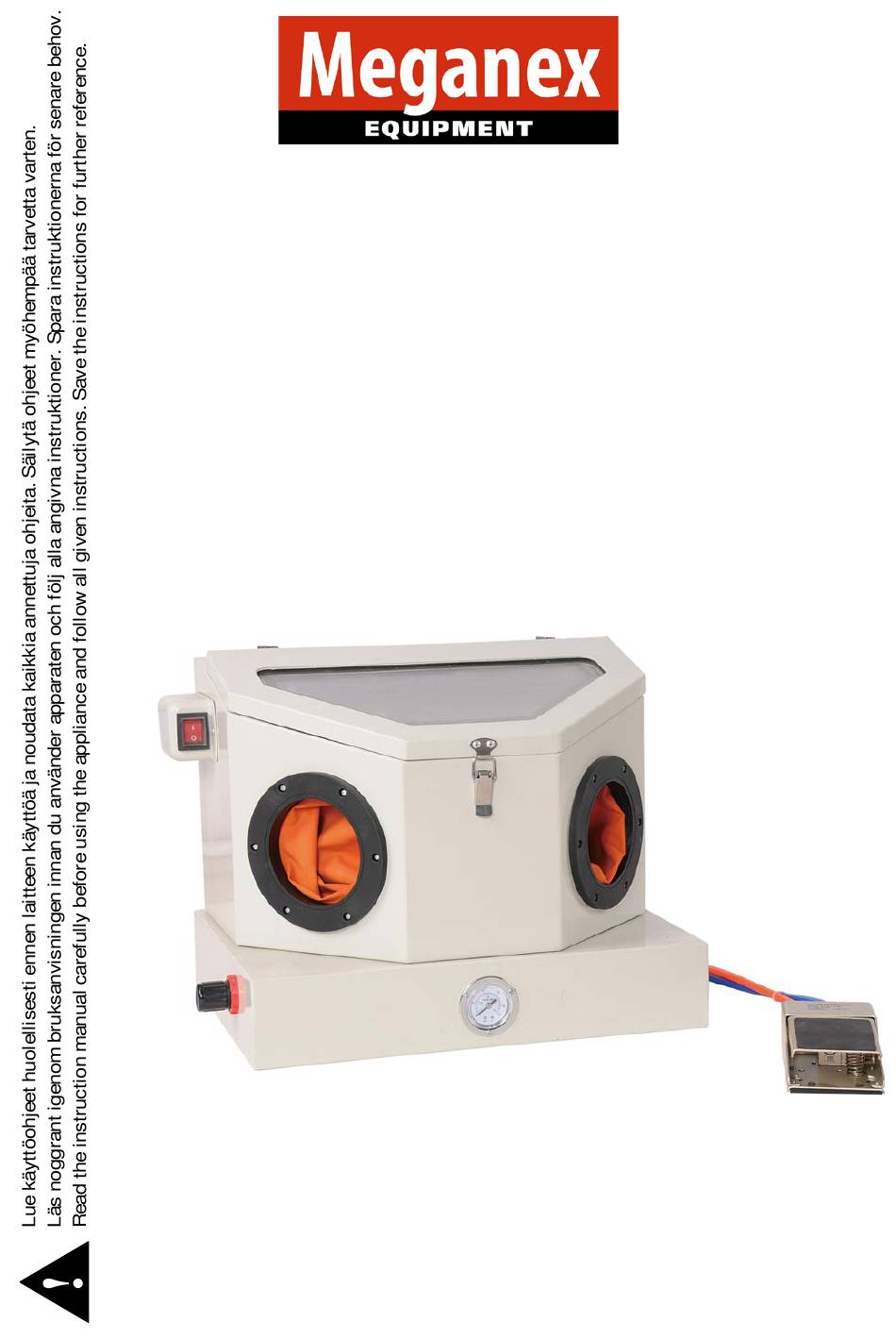

- Page 1 MEG116 HIEKKAPUHALLUSKAAPPI Käyttöohje Alkuperäisten ohjeiden käännös BLÄSTERSKÅP Bruksanvisning Översättning av bruksanvisning i original SANDBLAST CABINET Instruction manual Original instructions Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland Tel. +358 (0)20 1323 232 • Fax +358 (0)20 1323 388 • tuotepalaute@ikh.fi • www.ikh.fi...
- Page 2 JOHDANTO Onnittelumme tämän laadukkaan tuotteen valinnasta! Toivomme ostamasi lait- teen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai on- gelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Si- nulle turvallista ja miellyttävää työskentelyä laitteen kanssa! TURVAOHJEET LUE NÄMÄ...
-
Page 3: Tekniset Tiedot
TEKNISET TIEDOT Liitäntä 230 V ~50Hz Valo 12 V Maksimipaine 8 bar Tilavuus 3,5 l Hiekkakapasiteetti 5,5 kg Hioma-aine piihiekka, lasikuulat, piikarbidi, muovihiekka jne. Kokonaismitat 47 x 37 x 37 cm Työtilan mitat 41 x 31 x 20 cm Paino 12,5 kg LAITTEEN ESITTELY Hiekkapuhalluskaappi on suunniteltu puhdistukseen, kiillottamiseen ja viimeistelyyn ainoas-... - Page 4 KÄYTTÖÖNOTTO Pura laite pakkauksesta ja tarkista, että kaikki osat ovat tallella. Mikäli jokin osa puuttuu tai on vaurioitunut, ota välittömästi yhteys jälleenmyyjään. Hävitä pakkausmateriaali paikallis- ten määräysten mukaisesti. 1. Kytke muuntaja kytkinrasiaan alla olevan kuvan mukaisesti. 2. Kiinnitä pedaalin letkut alla olevan kuvan mukaisesti. Huomioi letkujen värit. Muut valmistelut Liitä...
- Page 5 5. Kaapissa olevan hiovan materiaalin määrä ei saa ylittää 5,5 kg. Älä käytä liikaa hioma- materiaalia. Liian suuri määrä haittaa näkyvyyttä, saa hiomamateriaalin puhaltumaan ulos ilmanpoistoaukosta tai tuottaa huonon hiontatuloksen. 6. Kiinnitä suojakalvo kannen ikkunan sisäpinnalle. 7. Kun ilmalähde on kytketty, liitännät ym. on huolellisesti kiinnitetty ja pistoke on kytketty pistorasiaan, voi laitteen käyttämisen aloittaa.
- Page 6 VIANETSINTÄ Ongelma Ratkaisu - Imuri on tukkeutunut tai - Puhdista imuri Liikaa pölyä kaapissa - Vaihda hiomamateriaali ilman ulosvirtaus on esty- - Poista liika hiomamateriaali nyt. - Hiomamateriaali on kulu- - Kiristä liitännät - Kaapissa on liikaa hioma- materiaalia - Löystyneet liitännät - Hioma-aine on kulunut - Siivilöi tai vaihda hiomamate- Epätasainen puhallus...
- Page 7 INLEDNING Vi gratulerar Dig till valet av denna produkt av god kvalitet! Vi hoppas att appara- ten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att appa- raten används på ett säkert sätt bör du komma ihåg att läsa bruksanvisningen före apparaten tas i bruk.
-
Page 8: Tekniska Data
TEKNISKA DATA Kraftkälla 230 V ~50Hz Ljus 12 V Maximumtryck 8 bar Volym 3,5 l Sandkapacitet 5,5 kg Blästermedel kiselsand, glaspärlor, kiselkarbid, plastsand osv. Totalmått 47 x 37 x 37 mm Arbetsyta 41 x 31 x 20 mm Vikt 12,5 PRODUKTBESKRIVNING Blästerskåpet är designat för att rengöra, polera och efterbehandla med torrt blästermedel så... - Page 9 FÖRBEREDELSER Packa upp apparaten och kontrollera att inga delar saknas. Kontakta återförsäljaren ome- delbart om någon del saknas eller är skadad. Bortskaffa förpackningsmaterialet enligt lo- kala bestämmelser. 1. Anslut transformatoren till kopplingsdosan enligt bilden nedan. 2. Montera pedalens slangar enligt bilden nedan. Observera slangarnas färger. Övriga förberedelser Sätt fast dammsugarens anslutning med kabeln som kommer från elcentralen.
- Page 10 5. Mängden på blästermedel i skåpet får inte överskrida 5,5 kg. Använd inte för mycket blästermedel. För stor mängd försämrar sikt, gör att blästermedlet blåses ut genom hå- let för luftutsläpp eller ger ett dåligt slipresultat. 6. Fäst en skyddsfilm på insidan av insynsfönstret. 7.
- Page 11 FELSÖKNING Problem Orsak Lösning - Dammsugaren är blocke- - Rengör dammsugaren För mycket damm inne i - Byt ut blästermedlet skåpet rad eller luftutflödet är - Avlägsna överflödigt bläster- förhindrat. - Blästermedel är utslitet medel - För mycket blästermedel i Dra åt anslutningarna skåpet Lösa anslutningar...
-
Page 12: Safety Instructions
INTRODUCTION Congratulations for choosing this high-quality product! We hope it will be of great help to you. Remember to read the instruction manual before using the appliance for the first time in order to ensure safe usage. If you have any doubt or problems, please contact your dealer or the importer. -
Page 13: Technical Data
TECHNICAL DATA Power 230 V ~50Hz Light 12 V Maximum pressure 8 bar Volume 3.5 l Sand loading capacity 5.5 kg Abrasive material silica sand, glass beads, silicon carbide, emery, plastic sand etc. Dimensions 47 x 37 x 37 mm Work area 41 x 31 x 20 mm Weight... -
Page 14: Prior To Use
PRIOR TO USE Unpack the appliance and check that all parts are included. If any part is missing or dam- aged, contact your dealer immediately. Dispose all packing material according to local regu- lations. 1. Connect AC adaptor to the switch box as shown in the picture below. 2. -
Page 15: Maintenance
Use the particular fitting that is compatible with your air supply system. Do not operate the blasting system over 8 bar. 3. Check the supply airline fittings and hose attachments to the rear of the trigger gun. 4. Always use a water separator. 5. -
Page 16: Troubleshooting
TROUBLESHOOTING Problem Cause Remedy Exhaust vent plugged or air- Clean rear vent and keep flow is blocked. vent away from any wall. Abrasive media worn. Excessive dust Replace abrasive media. Too much abrasive media in in cabinet. Remove excess media. cabinet.
